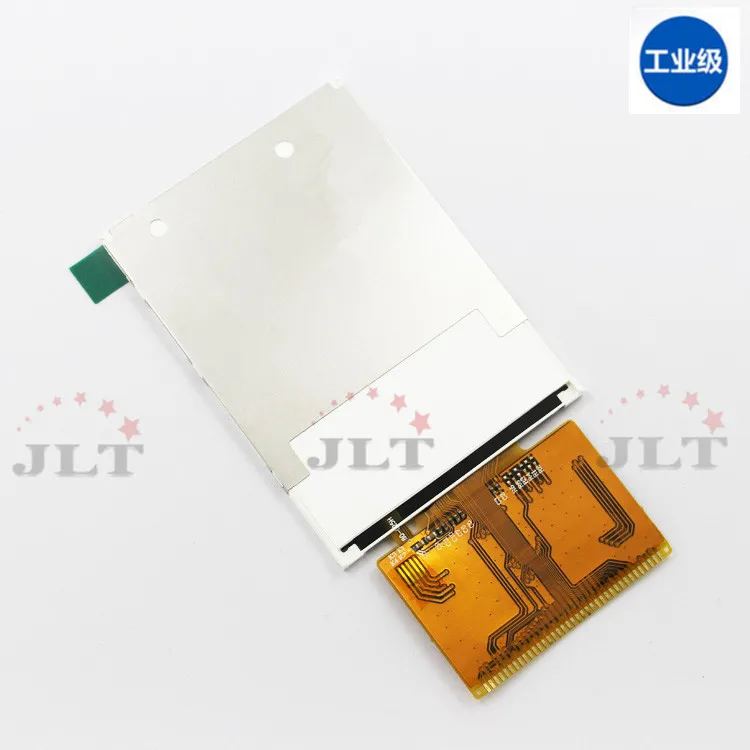

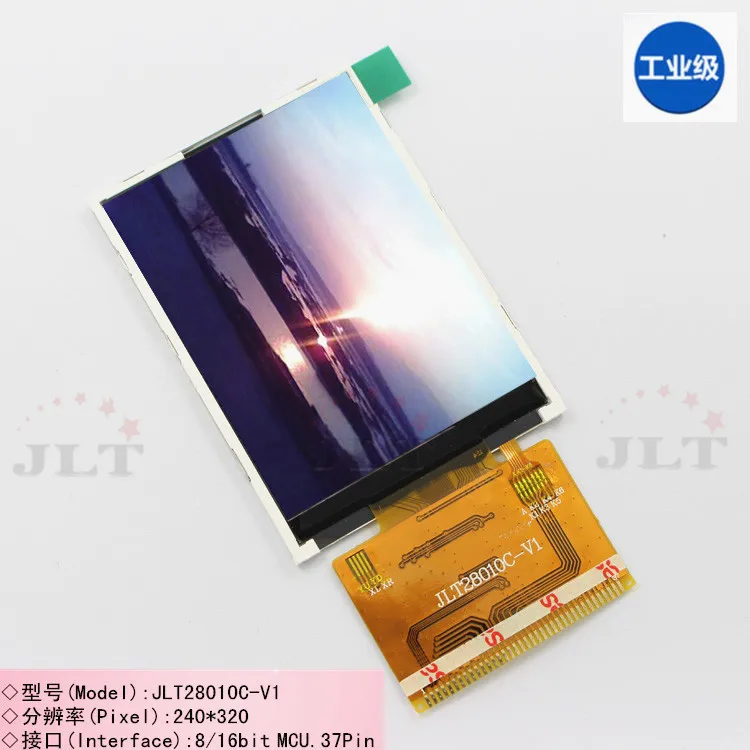

2 8 дюймовый tft HD цветной экран (C) 240*320 разрешение параллельный интерфейс с

---

Описание

Я 2,8-дюймовый цветной ЖК-экран HD. Он имеет характеристики небольшой площади, широкий угол обзора и высокий пиксель. Толщина изделия составляет всего 2,25 мм. Экран имеет резистивное сенсорное управление. Небольшая активная площадь 43,2*57,6 мм дает вам богатый красочный опыт просмотра. Широко используется в инструментах, бытовой технике, коммуникационном оборудовании, промышленном оборудовании и электронных игрушках. Это лучший экран дисплея для производителей DIY.

Основная информация Бренд панели: HSD/IVO Количество интерфейсов: 37PIN Разрешение: 240X320 Цвет: 65 K/262 K Драйвер IC: ILI9341/ILI7789S Типы интерфейса: параллельные (8 бит. 16-битная аппаратная возможность выбора) Активная площадь: 43.2X57. 6 мм Толщина: 2,25 мм Сопутствующие товары



Определение интерфейса Описание контактного имени подключения цепи 1 DB0 кабель для передачи данных подключен к обычному порту IO 2 DB1 кабель для передачи данных, подключенный к обычному порту IO 3 DB2 кабель для передачи данных, подключенный к обычному порту IO 4 DB3 кабель для передачи данных, подключенный к обычному порту IO 5 GND мощность земли подключен к отрицательному полюсу источника питания 6 VCC источник питания VCC (2,8 В/3,3 В) подключен к положительному полюсу источника питания 7 CS ЖК-чип драйвера выберите сигнал подключения к обычному порту IO 8 RS выбор регистра RS = 1: Напишите параметры. Данные. RS = 0: команда записи подключается к обычному порту IO 9 WR включить сигнал записи. Активное низкое подключение к обычному порту IO 10 RD read enable signal. Активное низкое подключение к обычному порту IO 11 IM0 выберите бит. Цепь может быть оставлена плавающей. Пустой 12 X + сенсорный экран XL подключен к аналоговому терминалу сенсорного чипа XL 13 Y + сенсорный экран YU подключен к аналоговому терминалу с сенсорным чипом YU 14 X-сенсорный экран XR подключен к аналоговому терминалу XR 15 Y-сенсорный экран YD подключен к аналоговому терминалу с сенсорным чипом YD 16 LEDA подсветка положительная (подключено к 3,1-3,4 в) подключено к 3,1-3,4 в 17 LED1 подсветка отрицательный полюс подключен к подсветке источник питания отрицательный 18 LED2 отрицательный полюс подсветки, подключенный к источнику питания с отрицательной подсветкой 19 LED3 подсветка отрицательного полюса подключен к подсветке питания отрицательного 20 LED4 подсветка отрицательный полюс подключен к подсветке источник питания отрицательный 21 IM3 пустая стопа, можно оставить плавающей 22 DB4 кабель для передачи данных, подключенный к обычному порту IO 23-30 DB8-DB15 кабель для передачи данных подключается к обычному порту IO 31 сброс ЖК-драйвера чип сброс сигнала. Низкий уровень сброса подключения к обычному порту IO или аппаратной цепи сброса 32 VCC источник питания VCC (2,8 V/3,3 V), подключенный к положительному полюсу источника питания VCC (2,8 V/3,3 V) Источник питания 33 IOVCC VCC (1,8 В/2,8 В/3,3 В), подключенный к положительному полюсу источника питания VCC (2,8 В/3,3 В) 34 GND мощность заземления 35 DB5 кабель для передачи данных, подключенный к обычному порту IO 36 DB6 кабель для передачи данных подключен к обычному порту IO 37 DB7 кабель для передачи данных подключен к обычному порту IO Часто задаваемые вопросы

1. Есть ли у продукта послепродажное обслуживание?

Да. У нас есть.

2. Каково качество товаров?

Мы являемся производителем и продавцом товаров. Так чтоГарантируем высокое качество товара.

3. Могу ли я настроить экран?

До тех пор, пока количество пользовательских экранов достигаетБолее 200. Оплата 50% депозита может бытьНа заказ.

4. Могу ли я получить бесплатную доставку?

Бесплатная доставка в течение определенной суммы.

5. Можете ли вы получить больше скидок на покупки?

Вы можете получать больше скидок при покупкеБольше.

6. Могу ли я запросить возврат средств?

Если вы получите товар в течение 7 дней. Вы можетеПодать заявку на возврат/обмен. Если вы неДоволен.

Содержимое упаковки

Вес: 0,145 кг

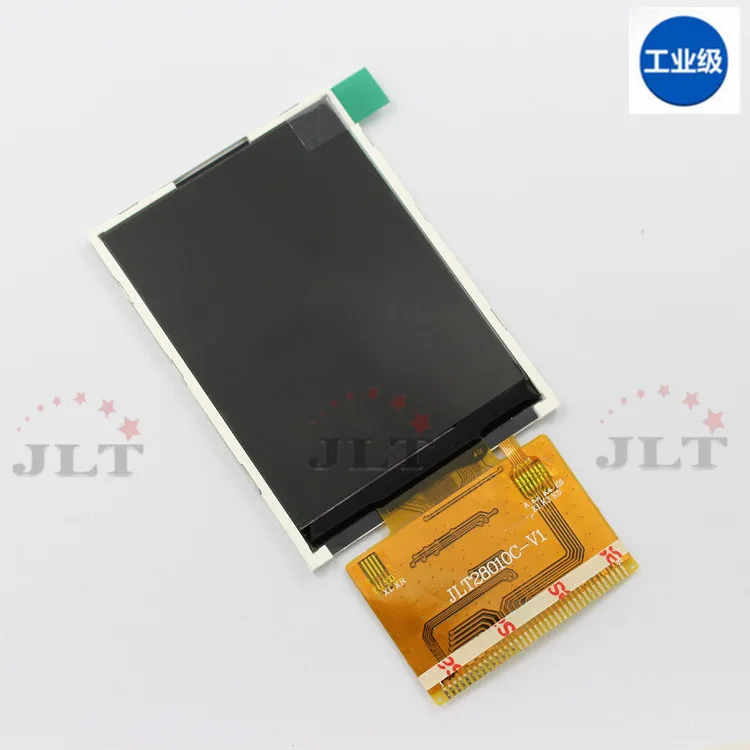

2,8-дюймовый tff lcd (C) x 1 (JLT28010C) X1
