2 шт./лот STM32 макетная плата STM32F429IGT6 STM32F429 ARM Cortex M4 STM32 основная плата + 7 дюймов емкостный сенсорный экран ЖК-дисплей + модуль наборы

Обзор

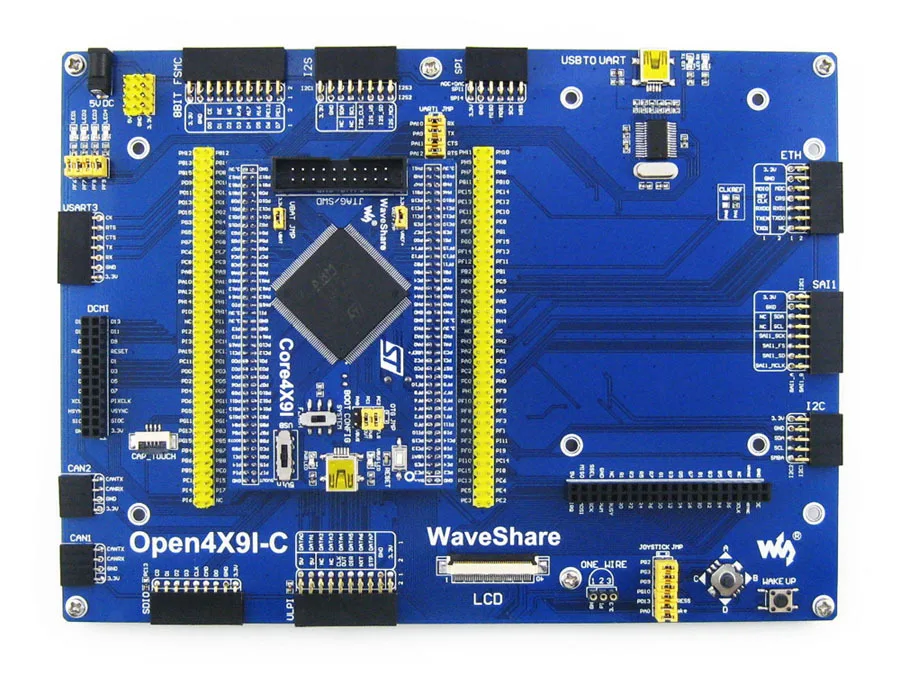

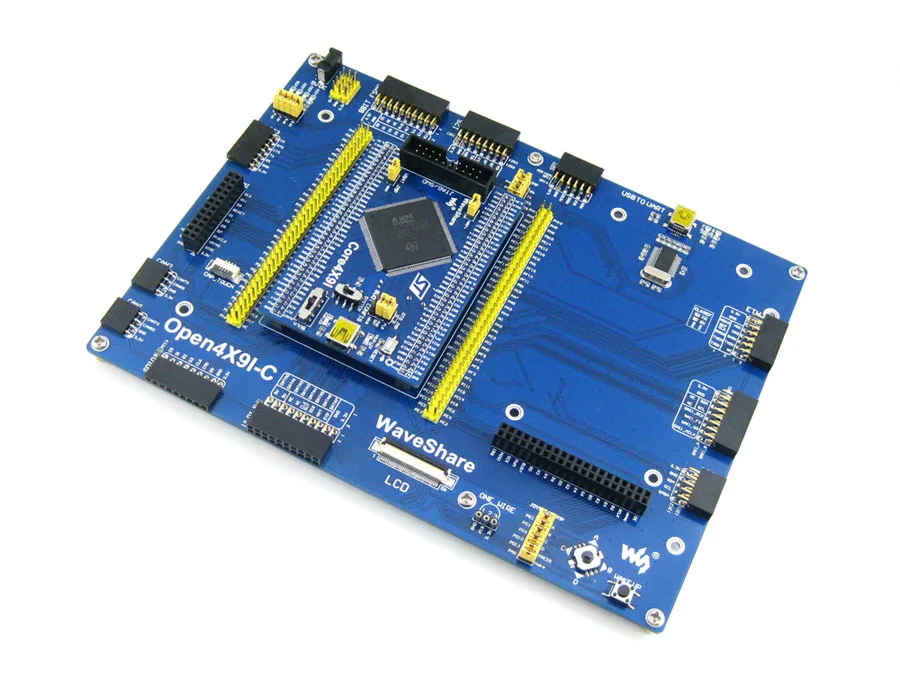

Open429I-C-это разработочная плата STM32, предназначенная дляSTM32F429IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore429I.

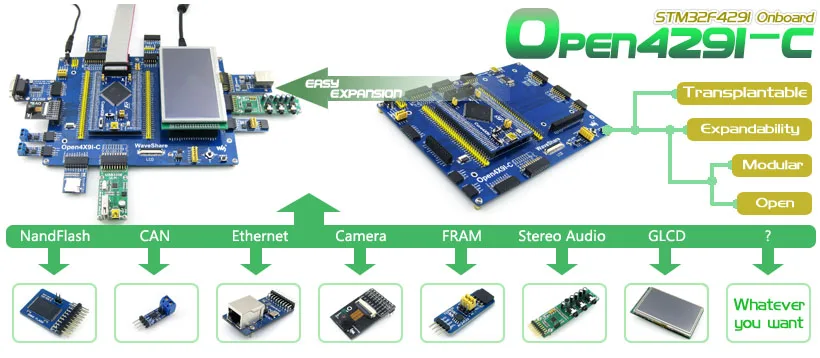

Open429I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

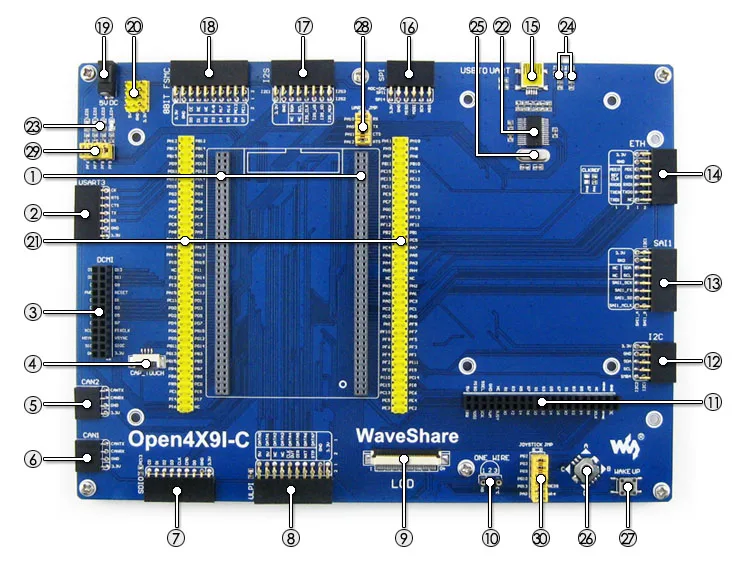

Что на материнском доске

1. MCU разъем основной платы:Для легкого подключения Core429I
2. USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
3. DCMI интерфейс:Для подключения камеры
4. Емкостный интерфейс сенсорной панели:Для подключения емкостной сенсорной панели
5. CAN2 интерфейс:Для подключения CAN модули
6. CAN1 интерфейс:Для подключения CAN модули
7. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
8. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F429I интегрирует USB HS контроллер без какого-либо устройства PHY)
9. ЖК-дисплей интерфейс 1:Для подключения 7 дюймов ЖК-дисплей
10. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
11. ЖК-дисплей интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей
12. Интерфейс I2C2/I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
13. SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380
14. Интерфейс Ethernet:Для подключения модули сети Ethernet
15. USB разъем:USB к UART через бортовой конвертер PL2303
16. SPI1/SPI2 интерфейсы:
    • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
    • Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
17. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
18. 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
19. 5V DC jack
20. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
21. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
22. PL2303:USB UART конвертер
23. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
24. PL2303 TX-LED / RX-LED
25. 12 МГц с украшением в виде кристаллов:Для PL2303
26. Джойстик:Пять положений
27. WAKE UP кнопка:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
28. USB UART джемпер
29. Светодиодный джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
30. Кнопка/джойстик джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

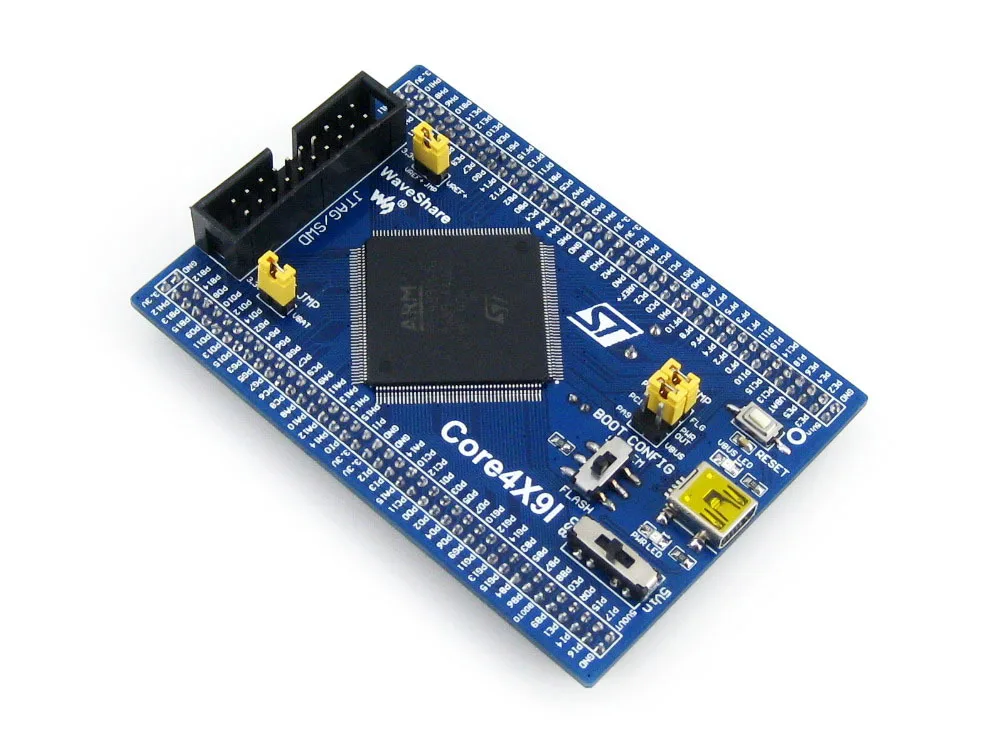

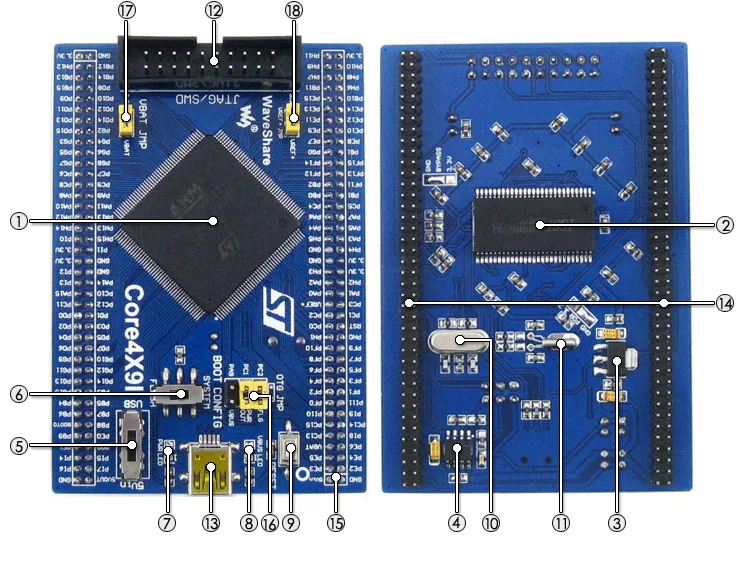

Что на Core429I

1. STM32F429IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Инструкции по одноцикличному DSP
   • Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHz
   • Операционной Напряжение:1,8 V-3,6 V
   • Комплект поставки:LQFP176
   • Память:1024kB Flash, 256 + 4kB SRAM
   • MCU интерфейсы связи:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
     • 1 x FMC, 1 x SDIO, 2 x CAN
     • 1 x LCD-TFT
     • USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA)
     • 1 x USB HS ULPI (требуется внешняя PHY)
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит Интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP
2. IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
3. AMS1117-3.3:3,3 V регулятор напряжения
4. MIC2075:Бортовое USB устройство управления питанием
5. Мощность переключения питания,Питание от 5Vin или USB подключения
6. Выбор режима загрузки,Для настройки BOOT0 pin-код
7. Индикатор питания
8. VBUS светодиодный
9. Кнопка сброса
10. 8 м с украшением в виде кристаллов
11. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
12. Интерфейс JTAG/SWD:Для отладки/программирования
13. Разъем USB,Поддержка устройства и/или хоста
14. MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
15. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
16. USB OTG/хост-джемпер
    • Короткий Джемпер при использовании USB OTG/HOST
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода
17. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
18. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

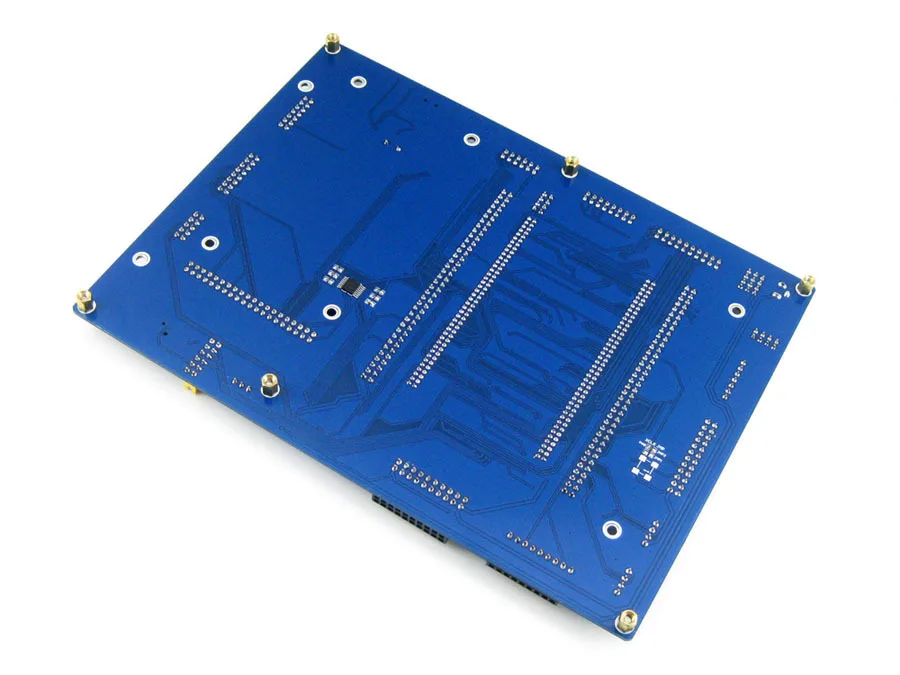

Фото

Примечание:
Open429I-C поддерживает программирование с помощью загрузчика UART
Open429I-C не интегрирует функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

• Схема
• Демонстрационный код (примеры в C, μC/OS-II)
• STM32 разработка программного обеспечения (KEIL и т. Д.)
• STM32 datasheets
• STM32 разработка документов

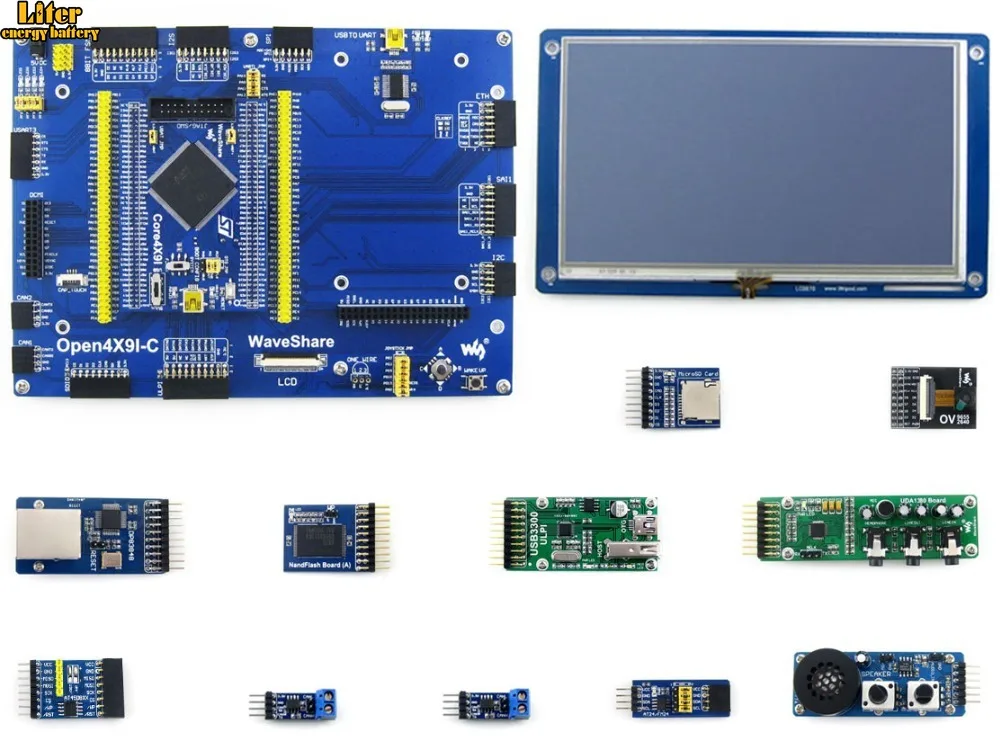

Посылка содержит

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный посылка

1. Open429I-C макетная плата x 1
2. Usb-разъем типа A для мини-кабеля типа B x 1
3. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
4. 4-контактный 2 в упаковке x 1
5. Кабель питания USB x 1
6. Руководство пользователя CD x 1

Аксессуар Панели посылка

1. 7 дюймов емкостный сенсорный экран ЖК-дисплей x 1
2. DP83848 плата Ethernet x 1
3. USB3300 USB HS плата x 1
4. Плата NandFlash (A) x 1
5. UDA1380 доска х 1
6. Плата для хранения Micro SD x 1
7. OV2640 плата камеры x 1
8. Аналоговая тестовая плата x 1
9. FM24CLXX Фрам доска x 1
10. AT45DBXX DataFlash Board x 1
11. SN65HVD230 можете сесть на 2 шт. x 1
12. Ethernet-кабель-1 шт.
13. 40-контактный FFC 0,5 200 мм (с противоположных сторон контакта)-1 шт.
14. 4-контактный разъем FFC × 1 шт.
15. 7 дюймов ЖК-дисплей винтов x 1
