Обзор

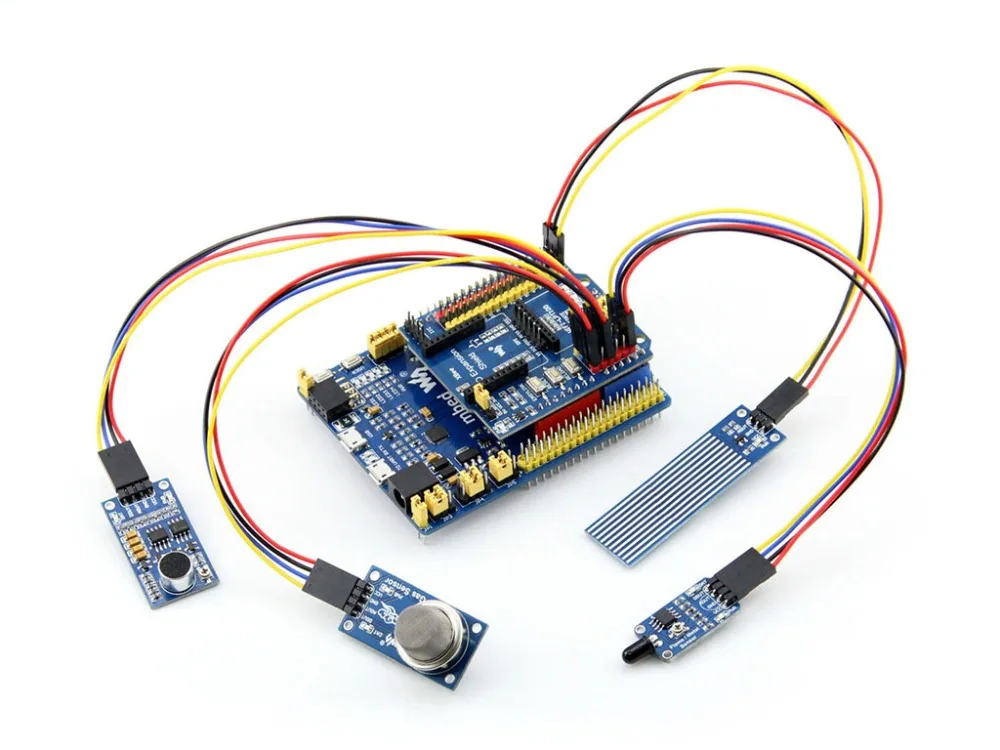

Этот комплект включает в себя:

XNUCLEO-F103RB(STM32 плата разработки, поддерживает Arduino, совместим с NUCLEO-F103RB)

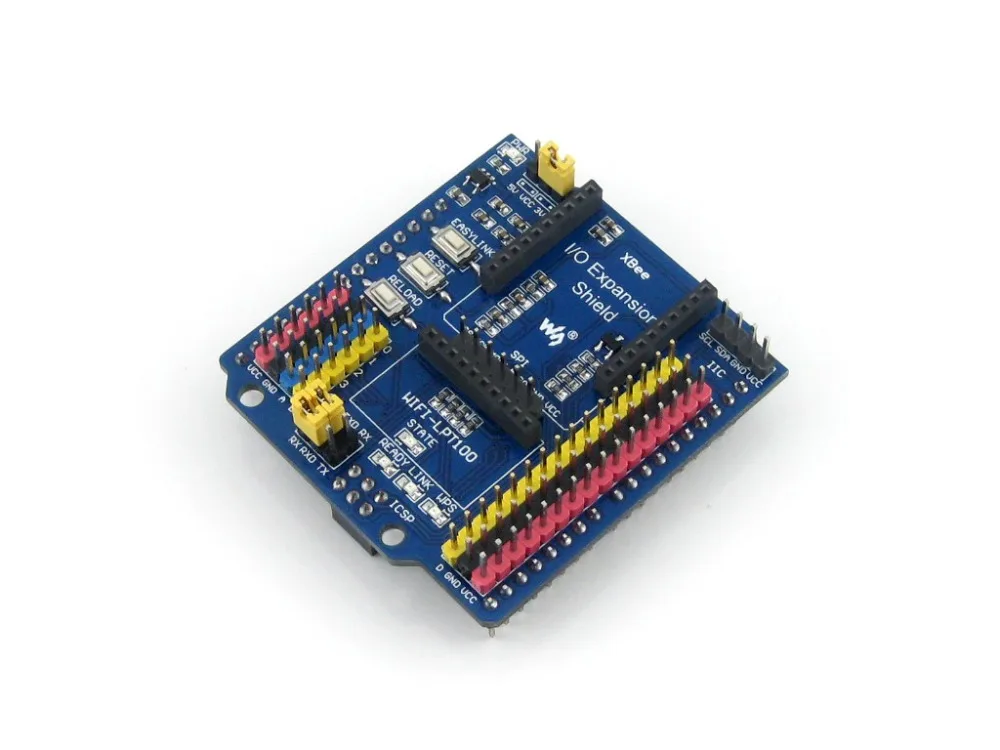

Модуль расширения IO(Обеспечивает интерфейсы для подключения XBee, WiFi-LPT100 и датчиков)

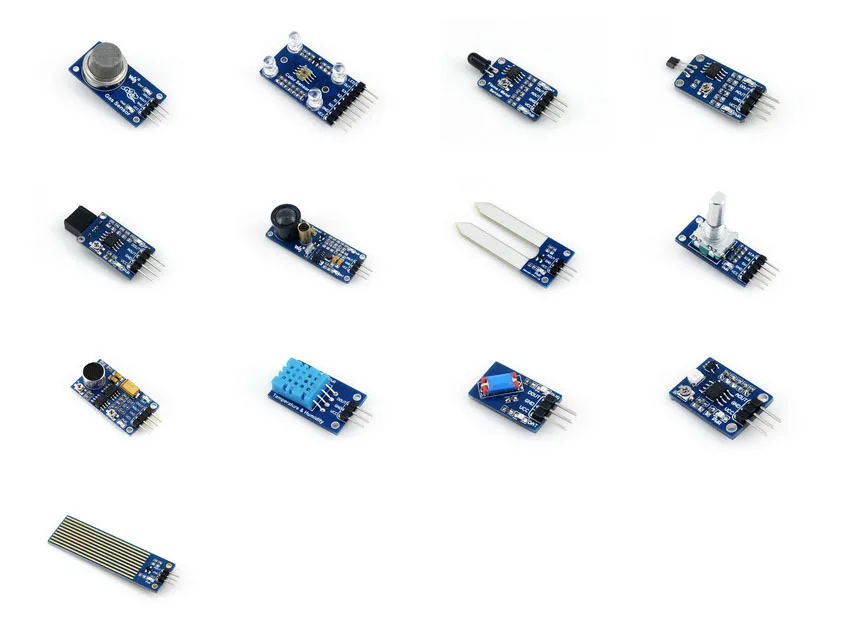

Датчики пакет(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.)

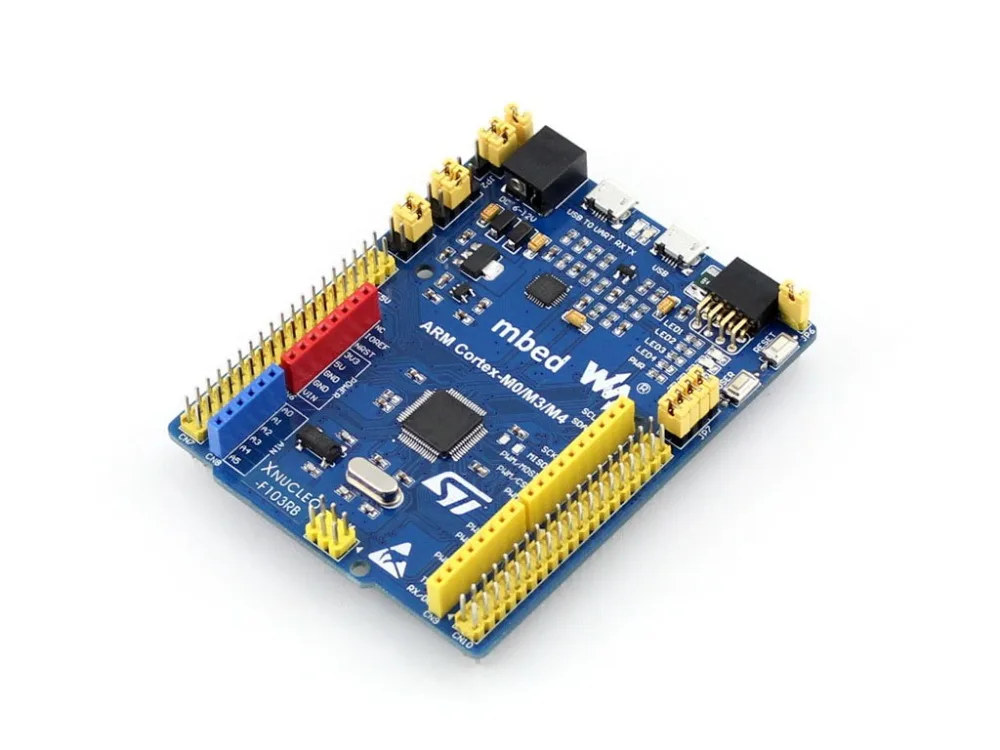

XNUCLEO-F103RB Особенности

Совместим с NUCLEO-F103RB, встроенный Cortex-M3 микроконтроллер STM32F103RBT6

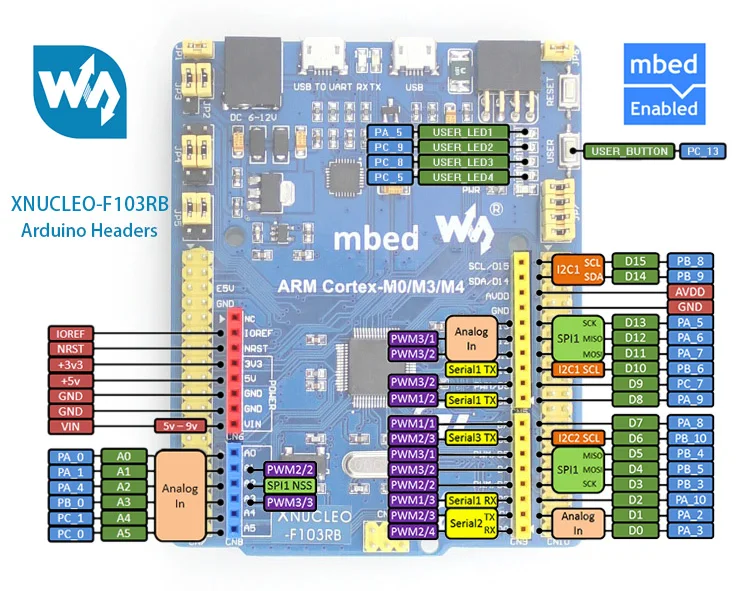

Поддержка подключения Arduino, простое подключение к различным экранам Arduino и доступ к массивным ресурсам Arduino

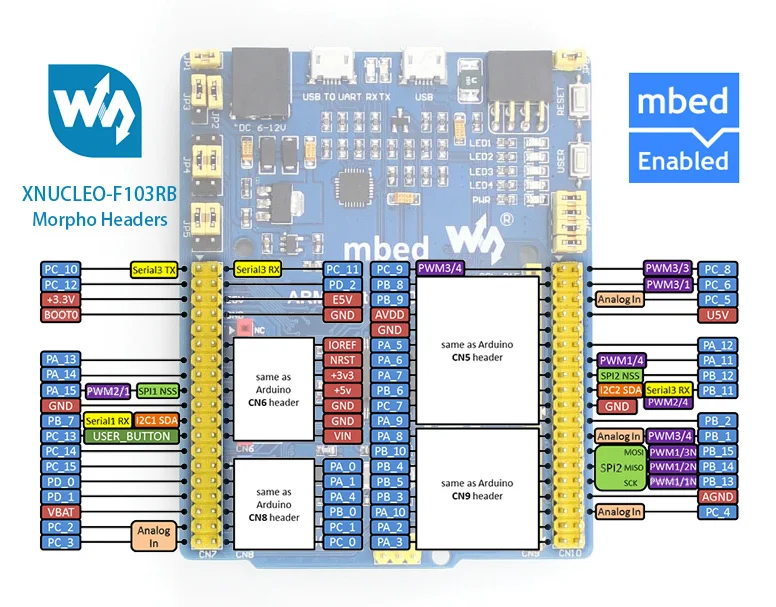

Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения

Поддержка mbed, создание прототипа быстро с помощью mbed SDK и онлайн-инструментов

Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения

Поставляется с разделенным модулем ST-LINK/V2

Преимущества

Сравнить

XNUCLEO

NUCLEO

Примечания

Arduino Совместимость

UNO, Leonardo

UNO

XNUCLEO может быть настроен перемычкой для совместимости с UNO (по умолчанию) или Leonardo

Arduino ICSP интерфейс

Да

Нет

ICSP требуется для определенных видов щитов

Usb-связь

Да

Нет

Разъем USB NUCLEO предназначен только для отладки, не доступен для подключения USB

Разъем USB

Микро USB

Мини USB

Micro USB является передовым стандартом USB

Морфо заголовки mark

Большинство

Нет

Теперь вы можете проверить отметку PCB вместо таблицы данных

Общие интерфейсы подключаются через

Джемперы

0ом резисторы для поверхностного монтажа

Перемычки гораздо проще в использовании, не нужно паять

UART отладки

Доступна во время отладки в цепи

Не доступен во время отладки в цепи

Функциональный чип NUCLEO integrated ST-LINK/V2 может моделироваться как последовательный порт, однако он недоступен во время отладки в цепи, в то время как XNUCLEO оснащен автономным USB для UART чипом.

8 МГц с украшением в виде кристаллов

Да

Нет

Таймер более точный при использовании внешнего кристалла 8 МГц

32,768 кГц с украшением в виде кристаллов

Да

Нет

Требуется для РТК

USB предохранитель

Да (500mA)

Нет

Интерфейс USB компьютера может быть поврежден без предохранителя

Светодиоды

Чем больше светодиодов, тем легче отслеживать состояние работы программы

UART индикатор

Да

Нет

Теперь доступна передача данных

Вход постоянного тока

Да

Нет

Для вашего удобства

Положение кнопки

Недалеко от края PCB

Близко к Arduino разъем

Кнопка не будет неприкасаема при подключении к Arduino shield, если она была близка к кромке PCB

ST-LINK

Раздельно

Интегрированный

ST-LINK можно использовать где угодно

Поставляется с кабелем USB

Да

Нет

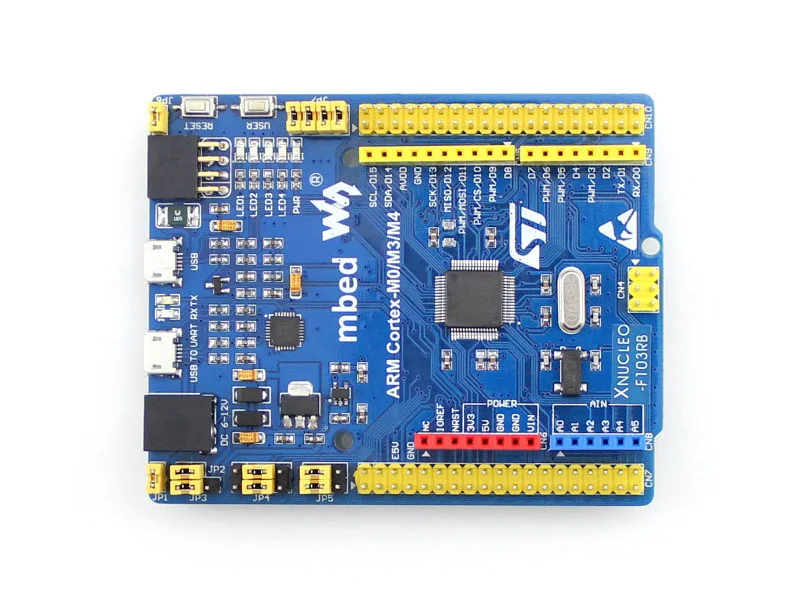

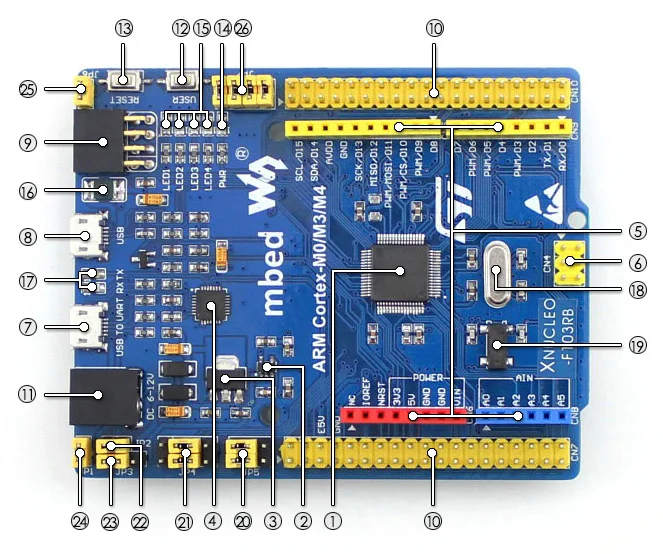

Что на XNUCLEO-F103RB

XNUCLEO-F103RB STM32 development board on board resource

STM32F103RBT6

Core ARM®Большие размеры 32 бит Cortex™-M3
Рабочая частота: 72 МГц
Рабочее напряжение: 2,0 V-3,6 V
Упаковка: LQFP64
Память: 128 Кб Flash, 20 КБ SRAM
Интерфейсы: 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB
AD/DA: 2 x AD (12 бит, 16 каналов)

SPX3819M5:3,3 V регулятор напряжения

AMS1117-5.0:5,0 V регулятор напряжения

CP2102:USB UART конвертер

Arduino разъем:Для подключения Arduino щиты

ICSP интерфейс:Arduino ICSP

USB UART: Для отладки

Разъем USBИнтерфейс: USB интерфейс связи

SWD интерфейс:Для программирования и отладки

Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легкий для расширения

6-12 В DC вход

Кнопка пользователя

Кнопка сброса

Индикатор питания

Пользователь LED

500 мА Быстрый Самовосстанавливающийся Предохранитель

Серийный порт Rx/Tx индикатор

8 МГц с украшением в виде кристаллов

32,768 кГц с украшением в виде кристаллов

Джемпер ADC/I2C

Короткий A и B: Arduino A4, A5 используется в качестве I2C
Короткий B и C: Arduino A4, A5 используется в качестве ADC

UART Перемычка выбора

MCU тестовый джемпер:Для малой мощности тесты

Мощность Перемычка выбора

Короткий 5 В и 5 В: питание от USB подключения
Короткий 5 В и 5 В: питание от внешнего источника питания

Usb-включения, джемпер

Короткий Джемпер для включения
Откройте перемычку, чтобы отключить

Кнопка пользователя джемпер

Короткая перемычка для подключения к I/Os, используемая в коде примера
Откройте перемычку для подключения к другим пользовательским контактам через перемычки

Пользовательский светодиодный джемпер

Короткая перемычка для подключения к I/Os, используемая в коде примера
Откройте перемычку для подключения к другим пользовательским контактам через перемычки
