STM32 плата STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 макетная плата + PL2303 USB UART Module Kit = Open107V Standard

Обзор

Open107V-это макетная плата STM32 с устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с микроконтроллером линии подключения STM32.

Примечание: стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

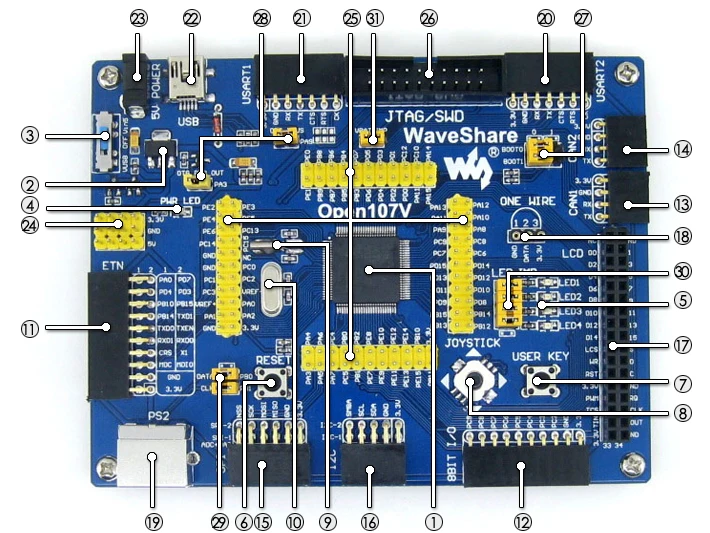

Что на борту

1. STM32F107VCT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:ARM Cortex-M3 32-битный RISC
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц
   • Рабочее напряжение:2-3,6 В
   • Упаковка:LQFP100
   • I/Os:80
   • Воспоминания:256 K Flash, 64 K RAM
   • Коммуникационные интерфейсы:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN
   • AD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3:3,3 В регулятор напряжения
3. Выключатель питания:5 в постоянного тока или USB
4. Индикатор питания;
5. Светодиоды:Удобно для указания состояния ввода/вывода или состояния запуска программы
6. Кнопка сброса;
7. Ключ пользователя;
8. Джойстик:Удобно для ввода/вывода (пять позиций)
9. 32,768 K кристаллический Осциллятор:Для внутреннего RTC
10. 25 м кристаллический осциллятор;
11. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
12. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д.
13. Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
14. Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
15. SPI1/SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
16. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
17. ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном
18. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
19. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши
20. Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 и т. Д.
21. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.
22. USB OTG:Связь с usb-устройством или usb-хостом
23. 5 В DC jack;
24. 5 В/3,3 В вход/выход питания;
25. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
26. Интерфейс JTAG/SWD:Для отладки/программирования
27. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1
28. USB OTG выбор перемычки
    • Короткий Джемпер для включения USB OTG, подключается к MCU I/O
    • Откройте перемычку, чтобы отключить USB OTG, отключается от MCU I/O
29. PS/2 интерфейс перемычки
    • Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию
    • Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через перемычки
30. Перемычка светодиодов
    • Короткая перемычка для подключения светодиодов к I/Os по умолчанию
    • Откройте перемычку для подключения светодиодов к пользовательским I/Os через перемычные провода
31. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, к аккумулятору

Фотографии

Примечание:
Open107V поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open107V не интегрирует какую-либо функцию отладки, требуется отладчик.
Стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (Киль и т. Д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 документы по разработке (техническое описание и т. Д.)

В комплект входит

1. Open107V макетная плата x 1

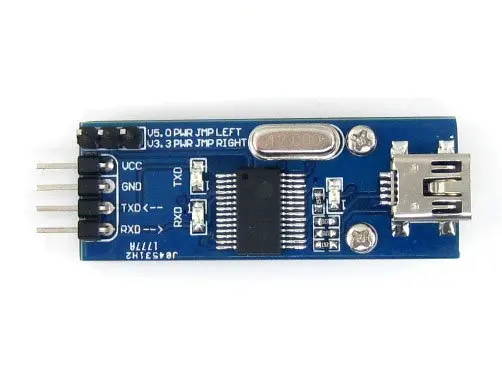

2. PL2303 USB UART Board (mini) x 1

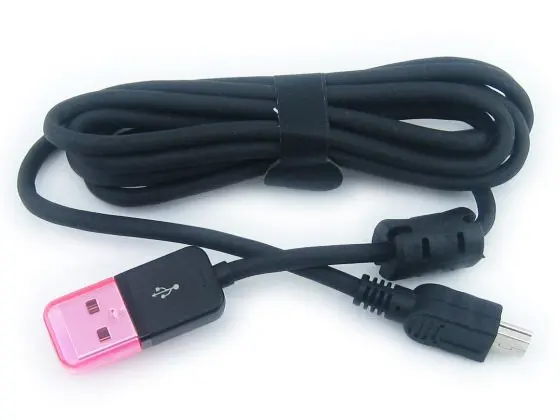

3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1

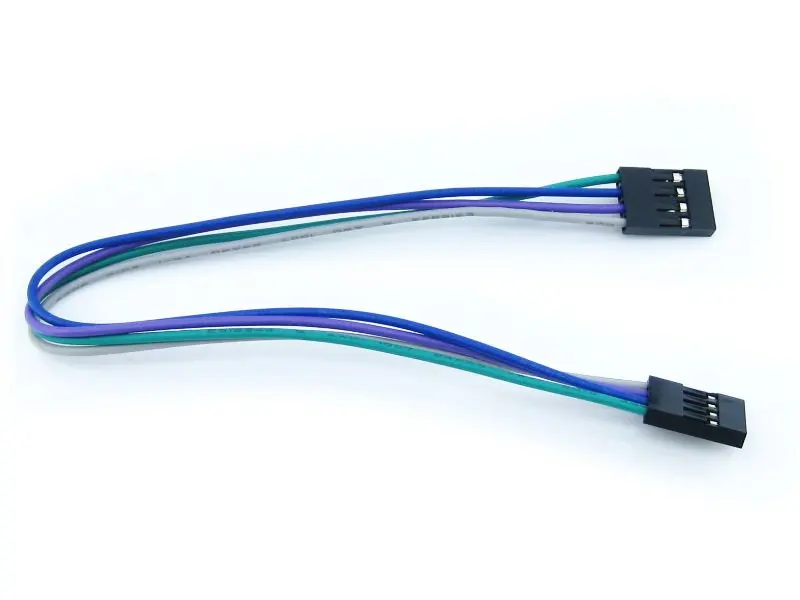

5. 4-контактный провод x 2
6. 2-контактный провод x 2

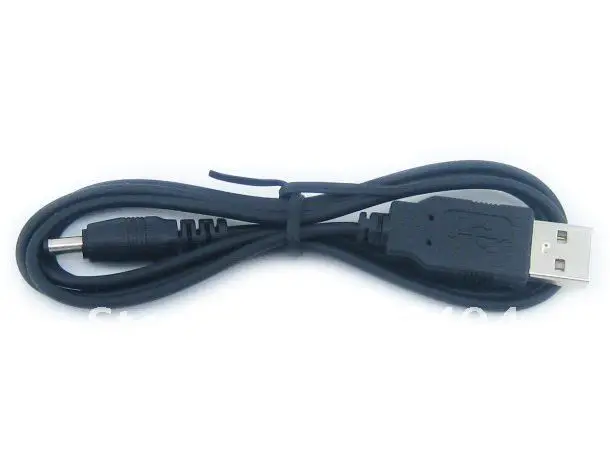

7. Кабель питания USB x 1
8. Руководство пользователя CD x 1
