PIC доска PIC18F4520-I/P PIC18F4520 8 бит RISC PIC макетная плата + 11 аксессуар наборы = Waveshare Open18F4520 пакет

Обзор

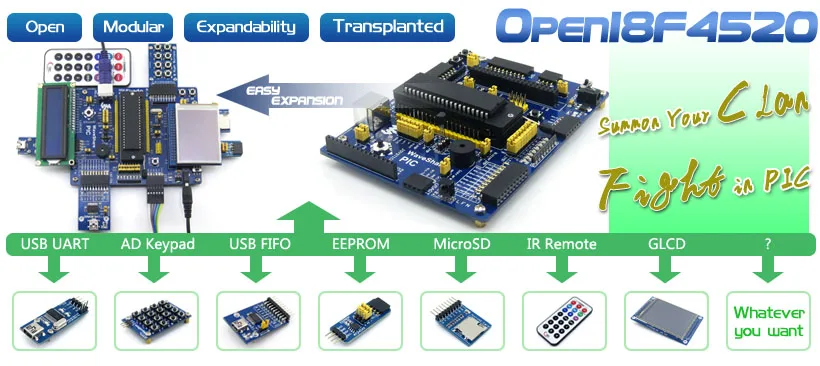

Open18F4520-это макетная плата PIC, которая оснащена устройством PIC18F4520 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.

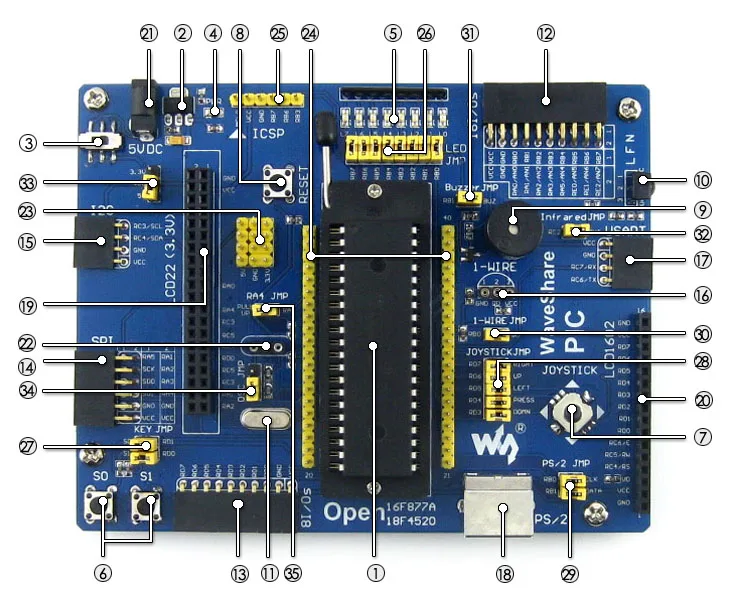

What's On Board

1. PIC18F4520-I/P:Высокая производительность PIC MCU, который характеристики:
   • Ядро:PIC 8-bit RISC
   • Рабочая частота:40 МГц макс
   • Рабочее напряжение:2-5,5 V
   • Комплект поставки:DIP40
   • Ввода/вывода:36
   • Память:32кб Flash, 1536B RAM, 256B EEPROM
   • Интерфейсы связи:1 x MSSP (SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC
   • Отладки/программирования:ICSP интерфейсов
2. AMS1117-3.3:3,3 V регулятор напряжения
3. Выключатель питания
4. Индикатор питания
5. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
6. Ключи пользователя:Для тестирования ввода/вывода и/или управления программой
7. Джойстик:Пять положений
8. Кнопка сброса
9. Зуммер
10. Инфракрасный приемник
11. И формирующая листы для кровли 4 м Кварцевый резонатор
12. 16 I/Os интерфейс | 8-битный AD интерфейс

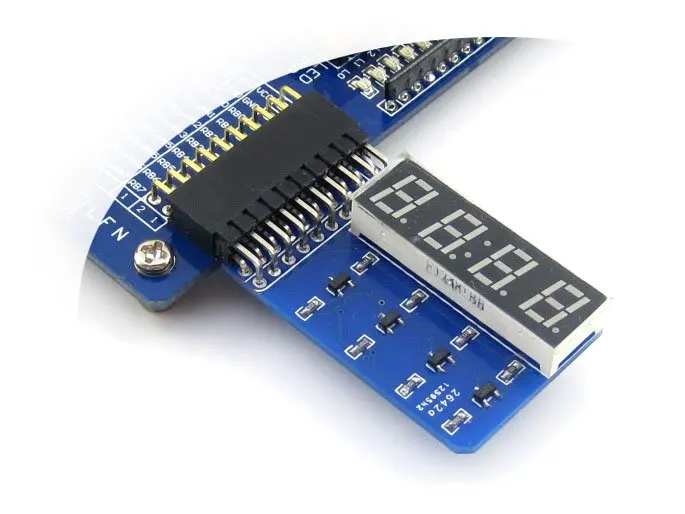

    • Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG LED и т. Д.
    • Есть также 8-битный AD интерфейс используется для AD тестирования
13. 8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.
14. SPI интерфейс:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
15. I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
16. 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 пакет), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
17. UART интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
18. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный ЖК-экран, который с помощью SPI control
20. Жидкокристаллический характерный интерфейс:Для подключения жидкокристаллический характерный, как, например, LCD1602 (3,3 V с синей подсветкой)
21. 5 V DC jack
22. Изготовленные на заказ с украшением в виде кристаллов разъем
23. VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой
24. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
25. ICSP интерфейс:Для отладки/программирования
26. Светодиоды джемпер
27. Ключи пользователя джемпер
28. Джойстик джемпер
29. PS/2 джемпер
30. 1-проводной джемпер
31. Зуммер джемпер
32. ИК-джемпер
33. VCC Перемычка выбора
34. С украшением в виде кристаллов Перемычка выбора
35. RA4 стойка для джемпер

Для перемычки 26-32:

• Короткая перемычка для подключения к I/Os, используемая в коде примера;
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

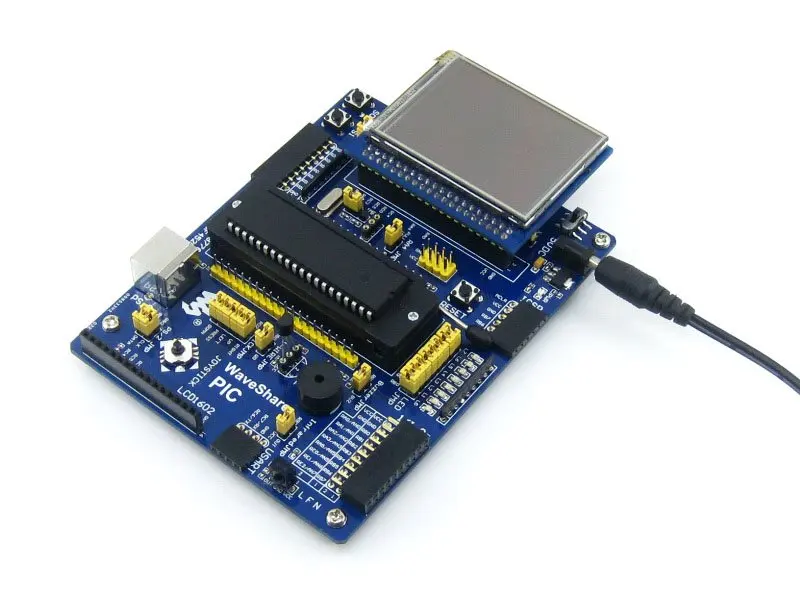

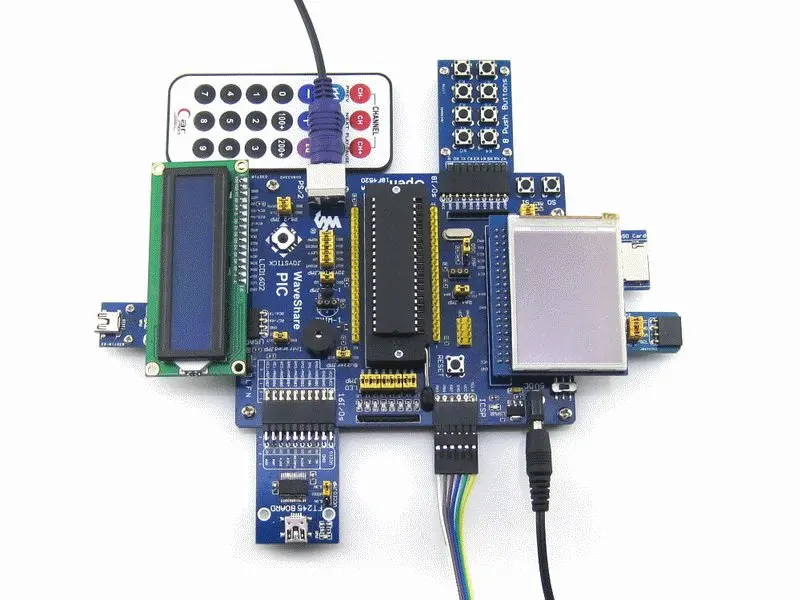

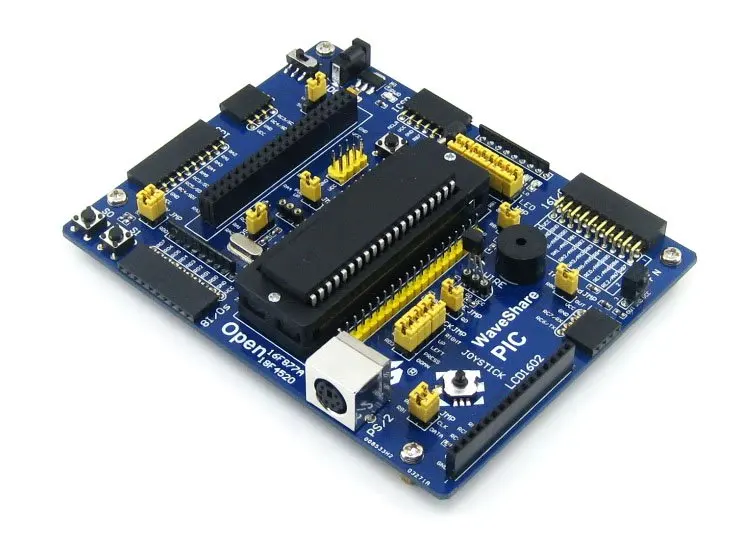

Фото

Примечание: Open18F4520 не интегрирует какую-либо функцию отладки, требуется отладчик.

ICSP интерфейс

На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP

Развития ресурсы

• Сопутствующее программное обеспечение (MPLAB и т. Д.)
• Демонстрационный код (примеры в C)
• Схема (PDF)
• Документы по разработке изображений (спецификации и т. Д.)

Вики:Www.waveshare.com/wiki/Open18F4520

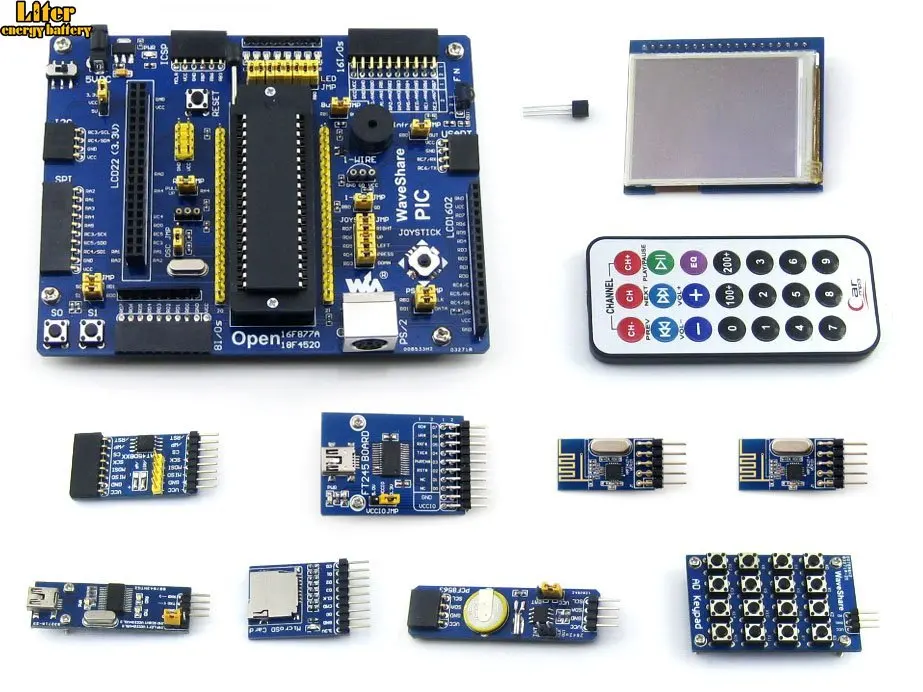

В комплект входит:

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный пакет

1. Open18F4520 макетная плата x 1
2. PIC18F4520 x 1
3. 4-контактный провод х 2
4. 2-контактный провод x 2
5. Кабель питания USB x 1

Аксессуары для досок пакетом

1. Usb-разъем типа A для мини-кабеля типа B x 1
2. PL2303 USB UART Board (mini) x 1
3. 2,2 дюймов 320x240 сенсорный ЖК (A) x 1
4. AD клавиатура (для тестирования встроенного ADC) x 1

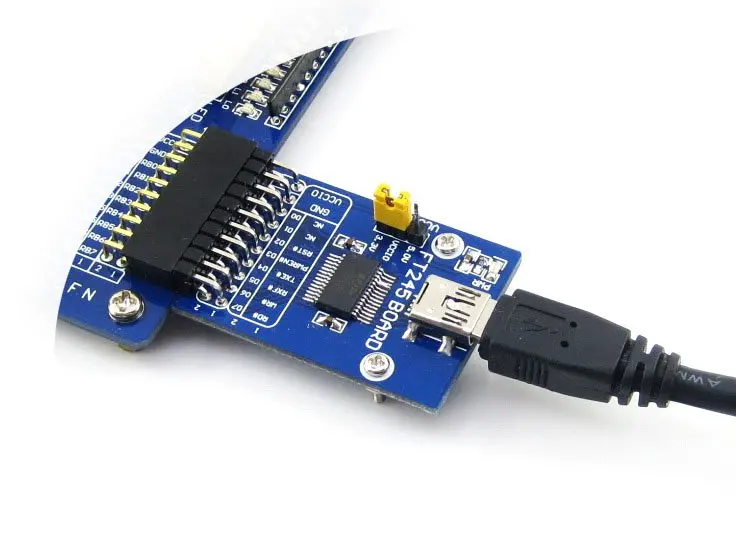

5. FT245 USB плата FIFO (mini) (16 I/Os) x 1
6. AT45DBXX DataFlash Board (SPI) x 1
7. PCF8563 RTC плата (I2C) x 1
8. Плата для хранения Micro SD (SDIO/SPI) x 1
9. NRF24L01 RF плата (B) (SPI) 2 шт. x 1
10. DS18B20 (один провод) x 1
11. Инфракрасный пульт дистанционного управления (IR) x 1
