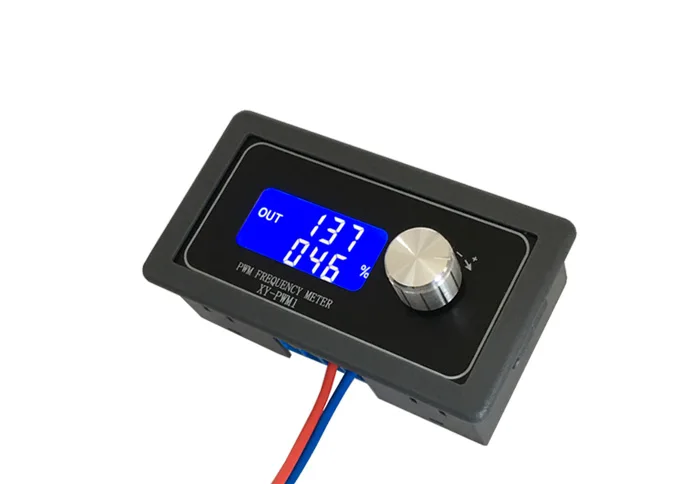

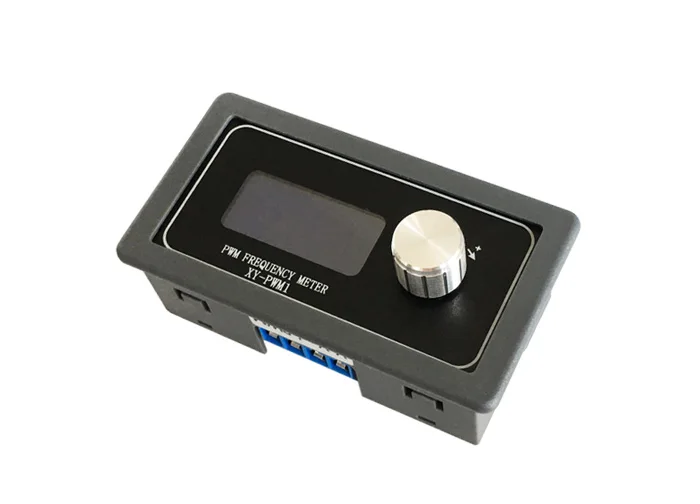

Основные характеристики модуля:

1. Двойной режим, беспошлинный шаг 0.1% в прекрасном режиме;

2. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;

3. С функцией блокировки, предотвращает ошибки;

4. Широкий диапазон частот, высокая точность;

5. Последовательная связь, TTL уровень

Во-первых, описание модуля

PWM выход, вы можете установить частоту, рабочий цикл;

Нормальный режим:

Частотный диапазон: 1 Гц ~ 150 кГц обязанность: 000 ~ 100%, беспошлинный шаг 1%;

Хороший режим:

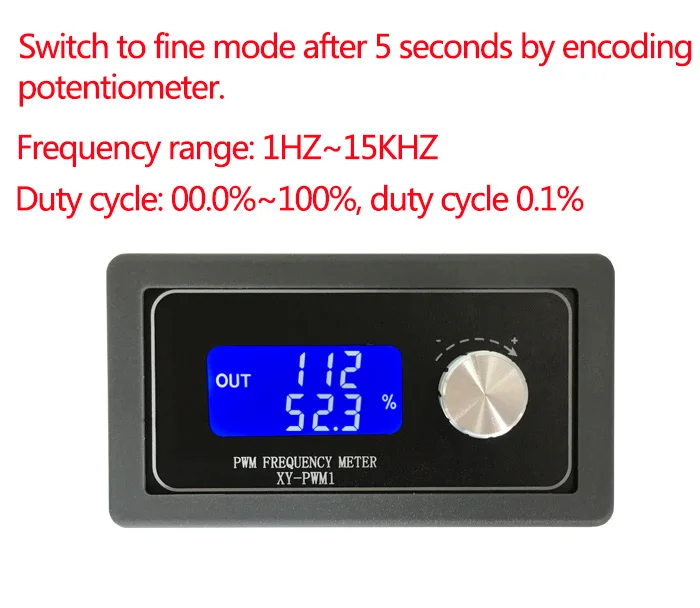

Частотный диапазон: 1 Гц ~ 15 кГц обязанность: 00,0 ~ 100%, беспошлинный шаг 0.1%;

Частота делится на четыре диапазона, автоматическое переключение:

1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;

2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;

3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц

4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц

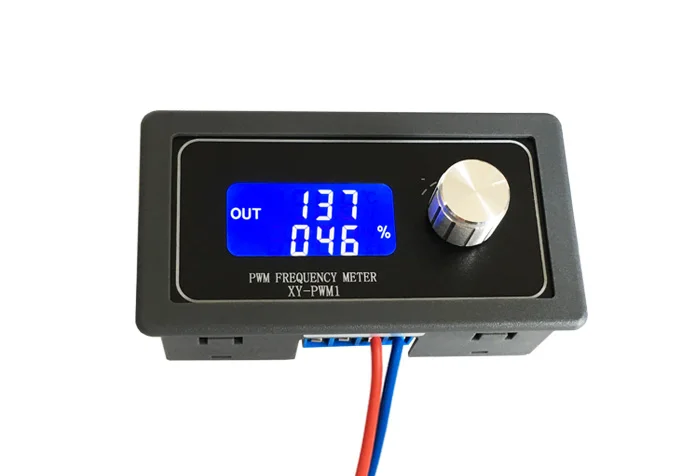

Частотный дисплей: 100 показывает PWM выход 100 Гц импульса;

1,01 показывает PWM выход 1,01 K импульса;

54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;

1.2.4 означает, что PWM выход 124 кГц импульса;

Диапазон рабочего цикла: 0 ~ 100%;

Все заданные параметры автоматически сохранены.

Во-вторых, настройки параметров

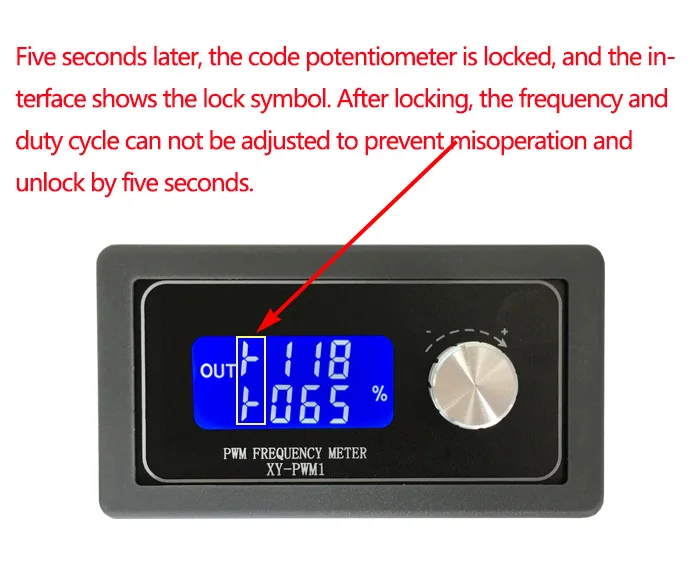

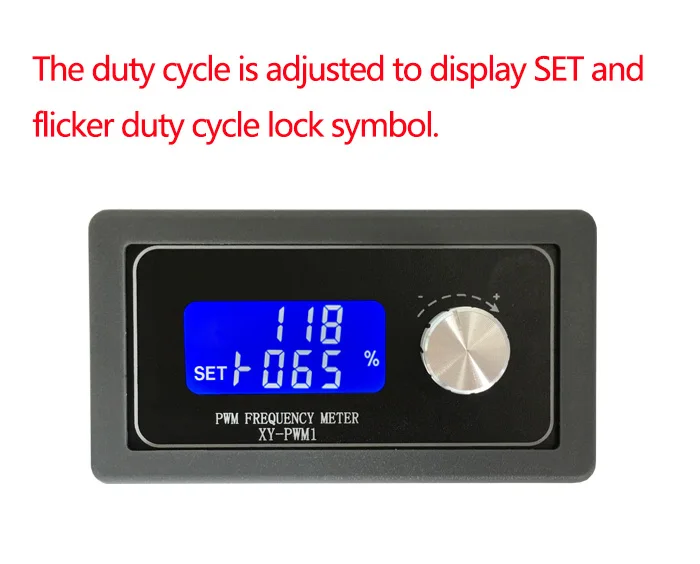

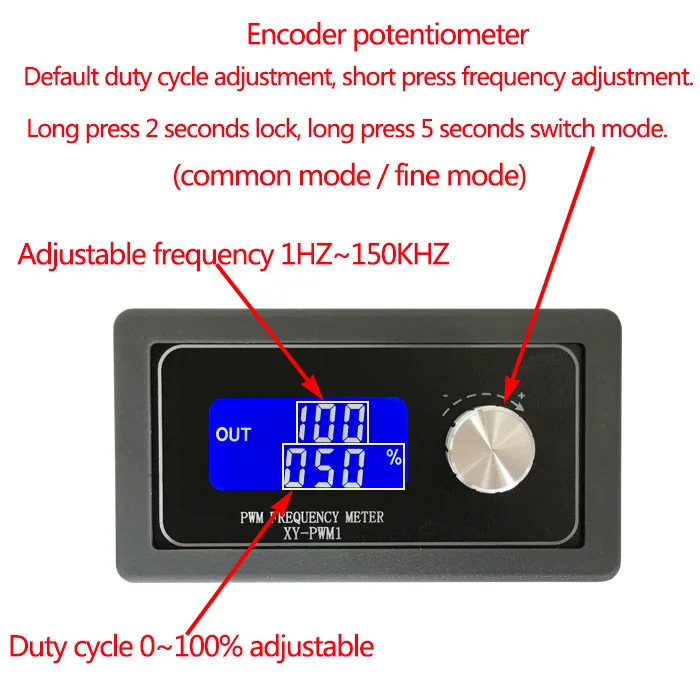

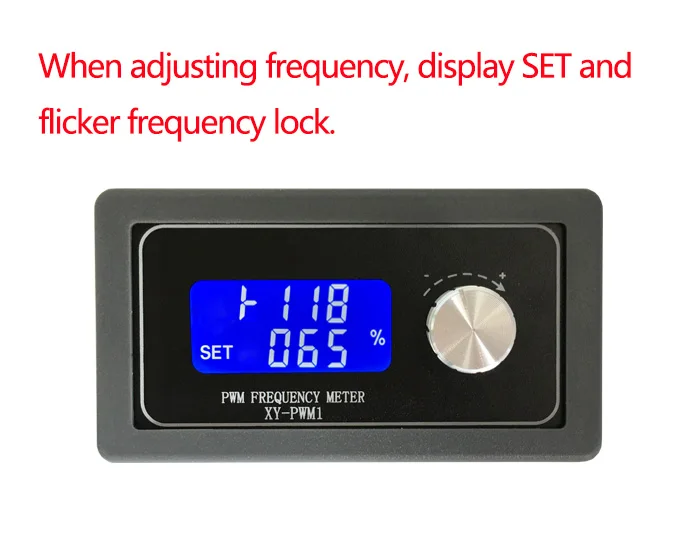

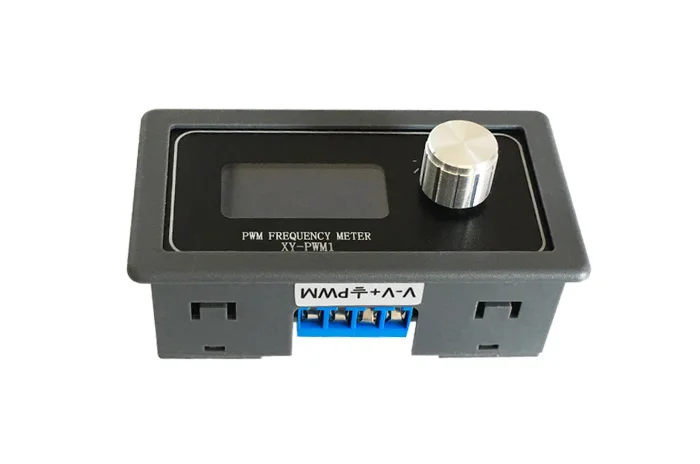

Этот продукт через роторный кодировщик для регулировки частоты и рабочего цикла, может быть определен в соответствии с скоростью вращения для достижения быстрой регулировки, циклом регулировки по умолчанию, короткой частотой регулировки давления, длительное нажатие 2 секунд блокировки, длительное нажатие 5 секунд режима переключения (нормальный режим/точный режим), простое управление, Установите параметры автоматической экономии, без потери энергии.

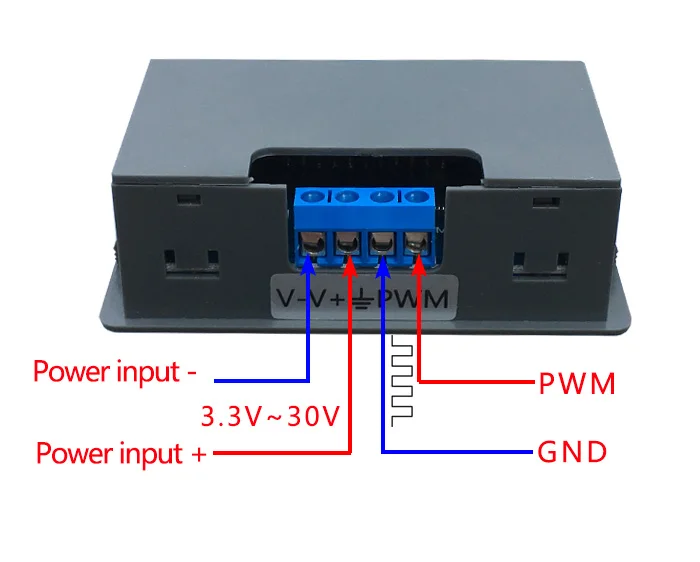

В-третьих, параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30V;

2. Диапазон частот: нормальный режим: 1 Гц ~ 150 кГц точный режим: 1 Гц ~ 15 кГц

3. Точность частоты: точность в каждом диапазоне составляет около 2%;

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания;

6. Температура окружающей среды: -20 ~ + 70 °.

В-четвертых, сфера применения:

1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;

2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;

3. Генерирует Регулируемый Пульс для использования MCU;

4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).

Стандарт связи:

9600 бит данных bps: 8

Стоп-бит: 1

Контрольная цифра: нет

Управление потоком: нет

1. Установите частоту ШИМ

"F101": Установите частоту до 101 Гц (001 до 999)

"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)

"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)

"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)

Примечание: в прекрасном режиме Максимальная частота составляет 15,0 кГц

2. Установите рабочий цикл ШИМ

Нормальный режим:

"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)

Например, D050, установите рабочий цикл PWM 50%

Хороший режим:

"DX X.X": Установите рабочий цикл ШИМ на X X.X; (0,1 ~ 100)

Например, D20.8, установите рабочий цикл PWM 20.8%

3. Прочитайте заданные параметры

Отправьте строку «чтение», чтобы прочитать заданные параметры.

4. Изменить режим

«MODE0»: нормальный режим

«MODE1»: хороший режим

Набор успешно возвращается: вниз;

Не удалось вернуть установку: осень.
