Характеристики
Hw 803 C1 релейный модуль с оптопары изоляция поддержка высокого и низкого уровня
История изменения цены
*Текущая стоимость 170,40 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-23-2026 | 202.48 руб. | 212.60 руб. | 207 руб. |
| Jun-23-2026 | 201.0 руб. | 211.91 руб. | 206 руб. |
| May-23-2026 | 168.57 руб. | 176.83 руб. | 172 руб. |
| Apr-23-2026 | 197.64 руб. | 207.63 руб. | 202 руб. |
| Mar-23-2026 | 172.48 руб. | 181.10 руб. | 176.5 руб. |
| Feb-23-2026 | 194.61 руб. | 204.18 руб. | 199 руб. |
| Jan-23-2026 | 192.11 руб. | 202.5 руб. | 197 руб. |
| Dec-23-2025 | 190.83 руб. | 200.80 руб. | 195 руб. |
| Nov-23-2025 | 189.15 руб. | 198.48 руб. | 193.5 руб. |
Описание товара

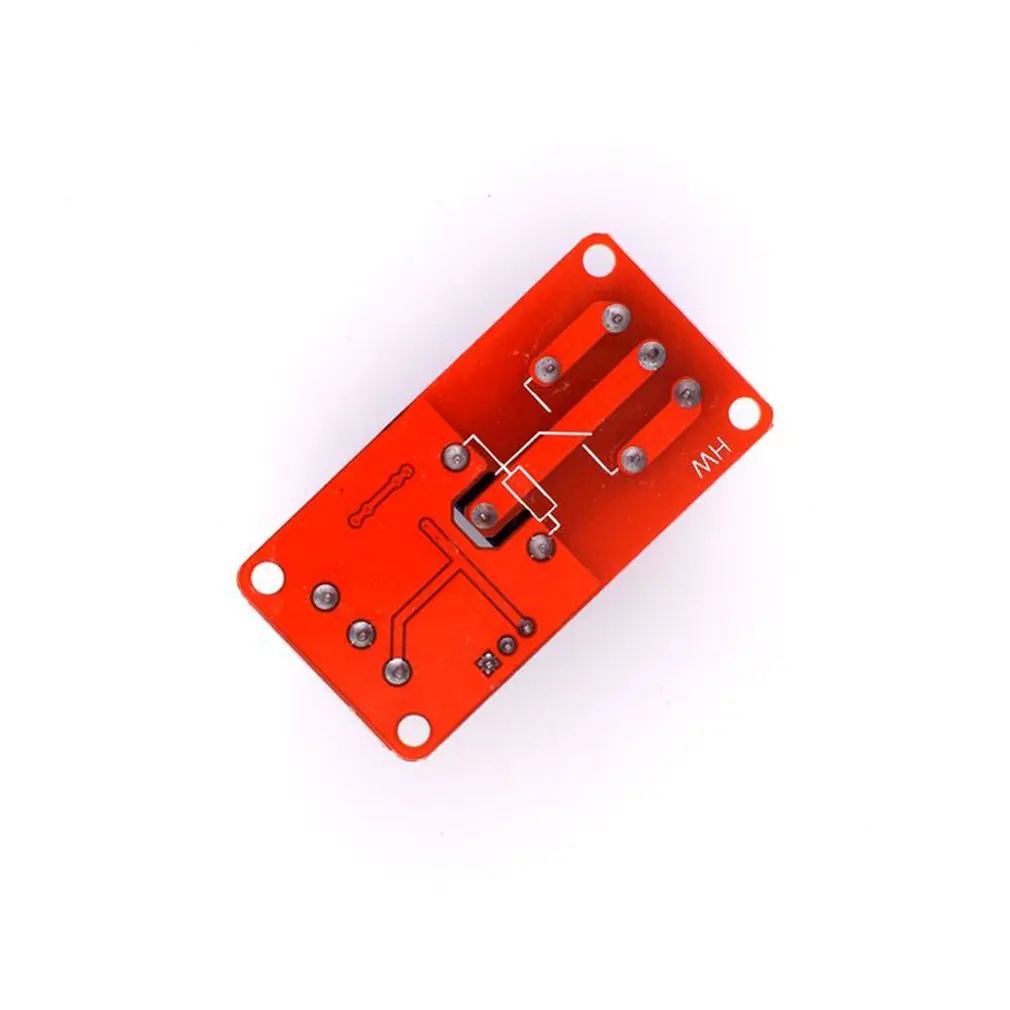

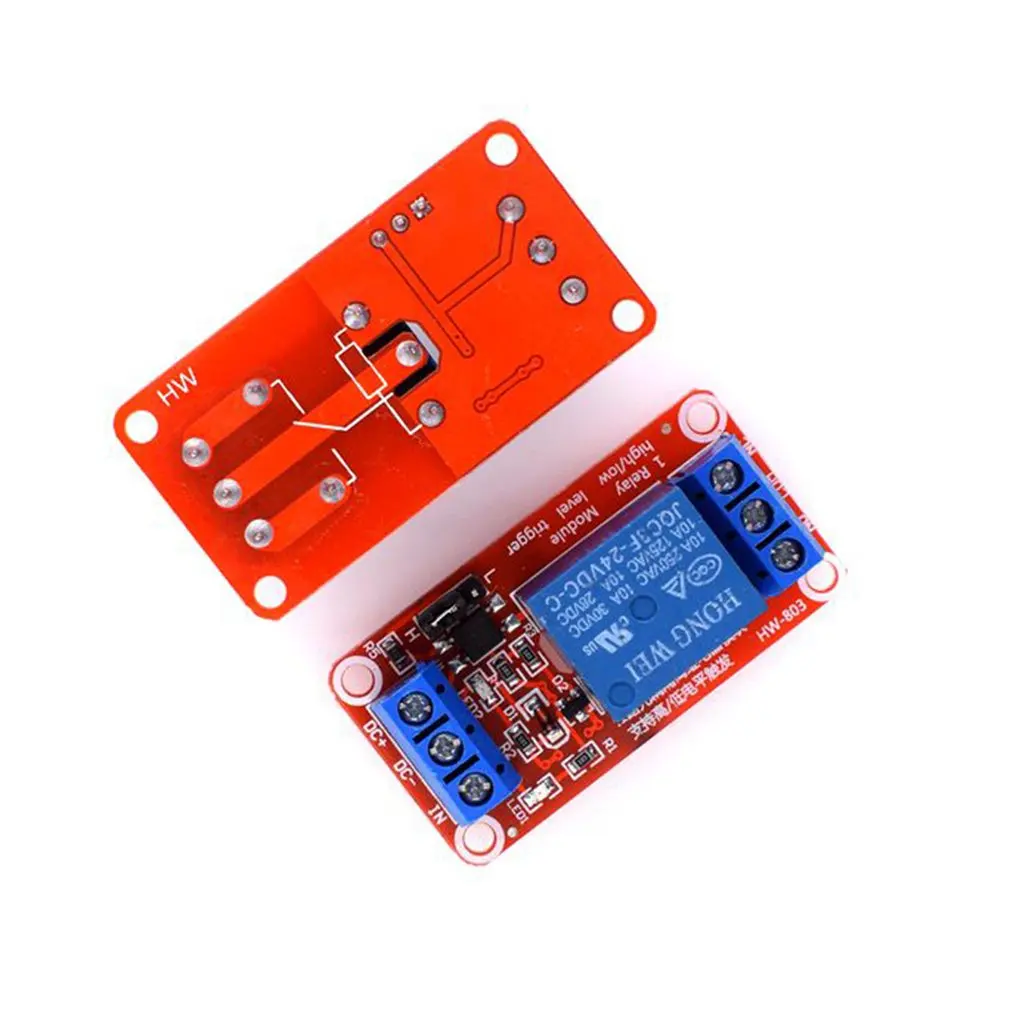

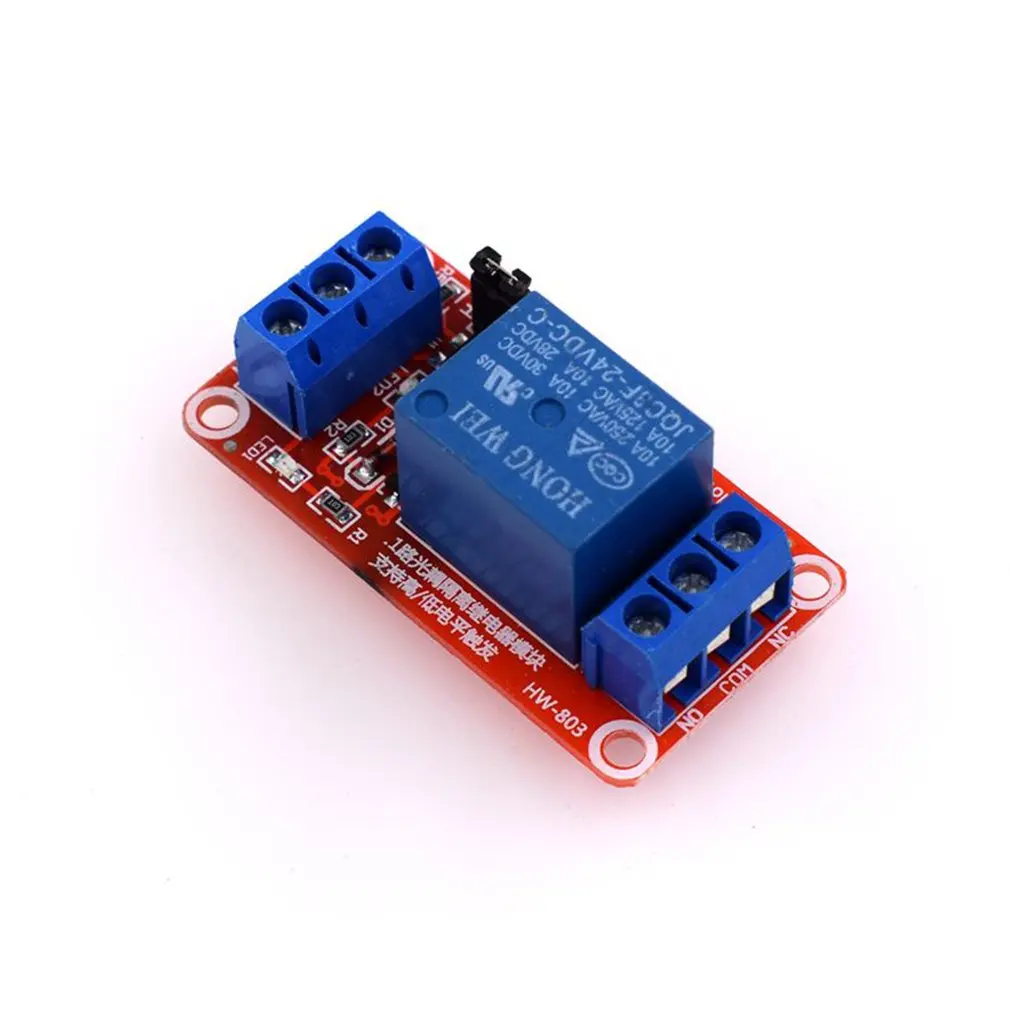

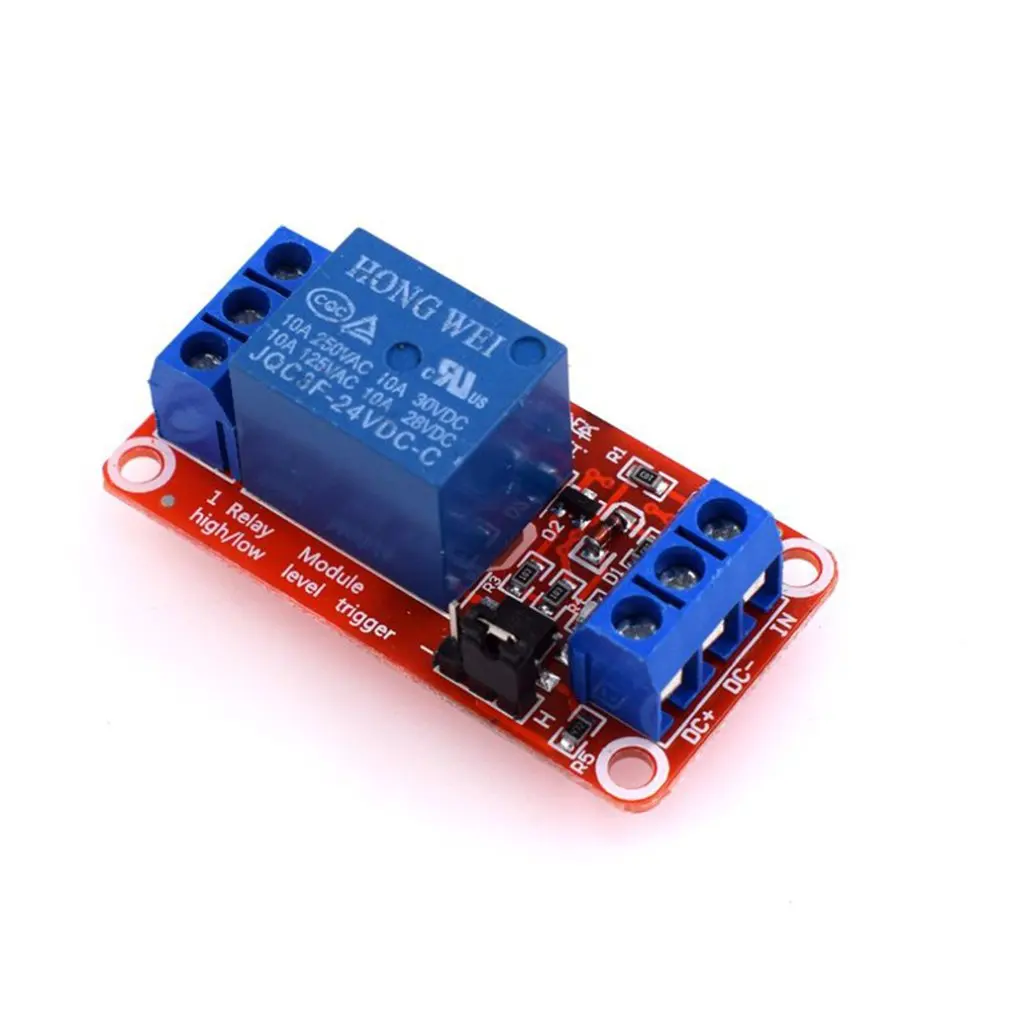

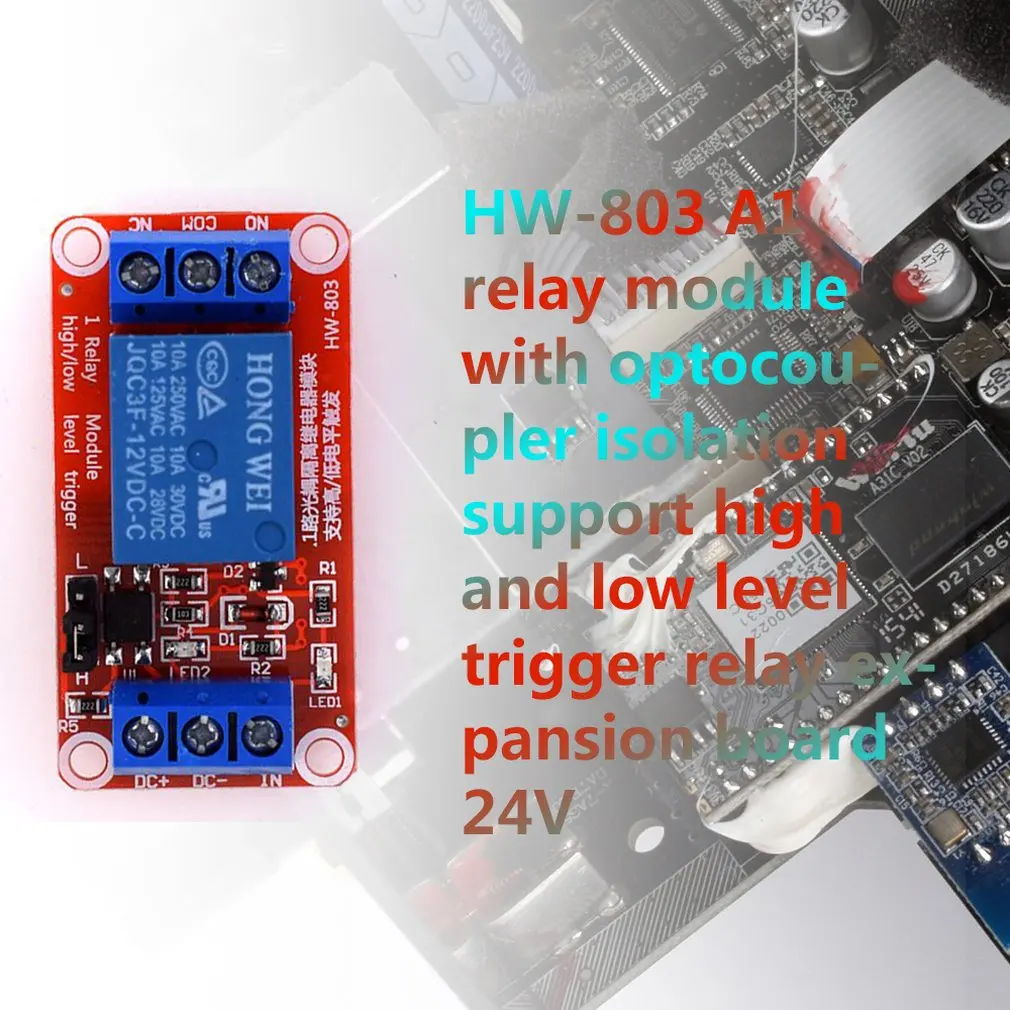

Hw-803 C1 релейный модуль с оптопары изоляция поддержка высокого и низкого уровня триггера одностороннее реле для расширения платы 24 V
Особенности:
Модуль принимает подлинное реле высокого качества, максимальная нагрузка нормально открытого интерфейса: AC 250 V/10A, DC 30 V/10A;
Использование изоляции патча оптопары, сильная возможность вождения, стабильная производительность; триггер тока 5ма;
Модуль может быть запущен перемычкой для установки высокого или низкого уровня;
Отказоустойчивая конструкция, даже если линия управления сломана, реле не будет двигаться;
Индикатор питания (зеленый), индикатор состояния реле (красный)
Дизайн интерфейса удобен для пользователя, и все интерфейсы могут быть напрямую подключены через клеммный блок, что очень удобно.
Спецификация:

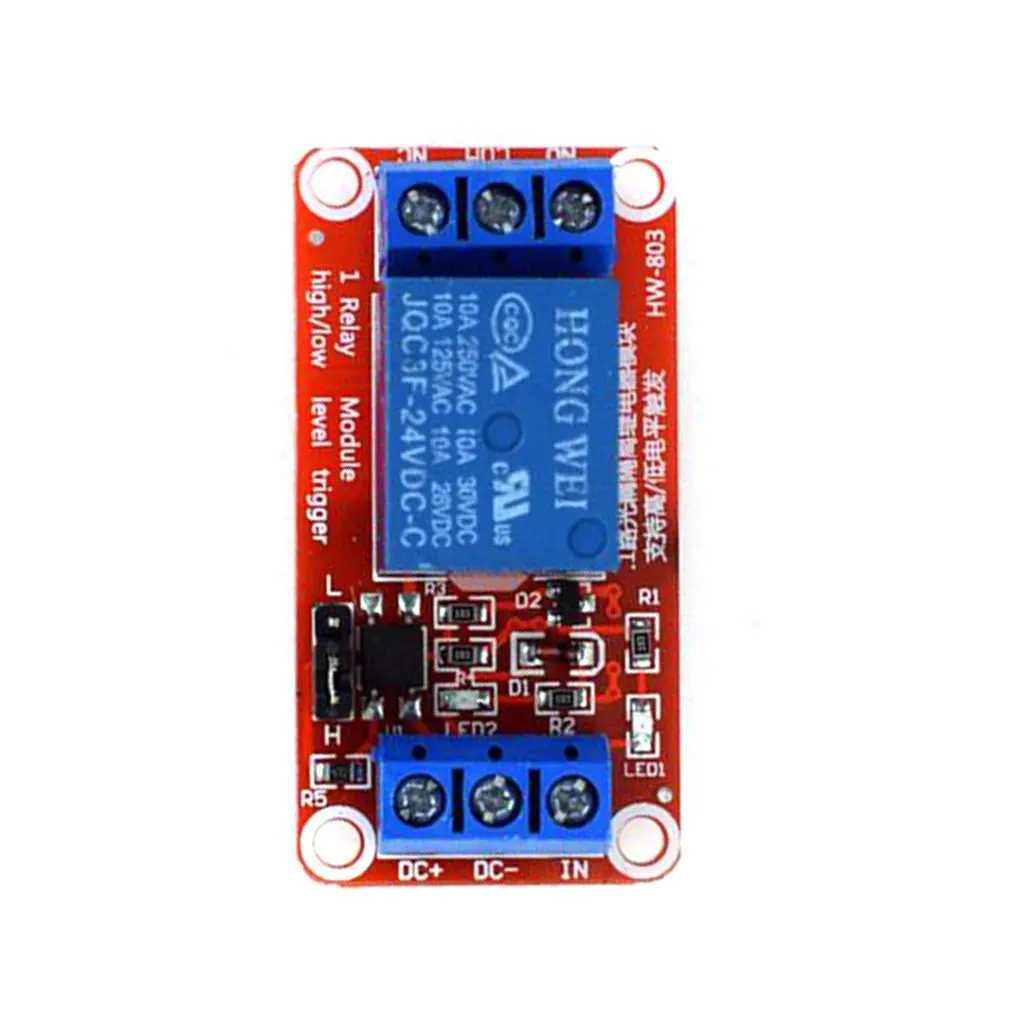

Интерфейс модуля:
DC +: подключен к положительному полюсу источника питания (24 В)
DC-: подключен к отрицательному полюсу источника питания
В: может управлять реле, чтобы тянуть в высоком или низком уровне
Релейный выход:
НЕТ: реле, как правило, открытый интерфейс, реле приостановлено до всасывания, и короткий соединен с COM после всасывания.
COM: общий интерфейс реле
NC: реле обычно закрывает интерфейс, и реле замыкается на COM до закрытия всасывания.
Цвет: красный
Размер: 50*26*17 мм
В комплект входит:
1 * релейный модуль
Примечания:
1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что стиль такой же, как показано на фотографиях.
2. Из-за ручного измерения и различных методов измерения допускается отклонение на 1-3 см. Спасибо!
