Модуль генератора сигналов с монолитной функцией ICL8038 12 В постоянного тока

---



Если вам нуженICL8038 готовой продукции, Пожалуйста, нажмите здесь>

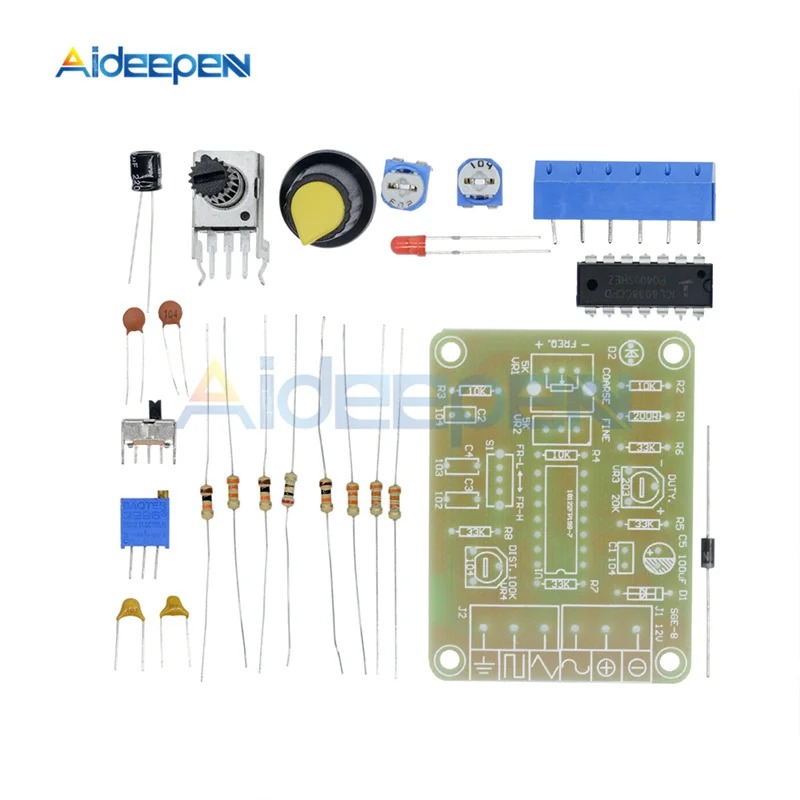

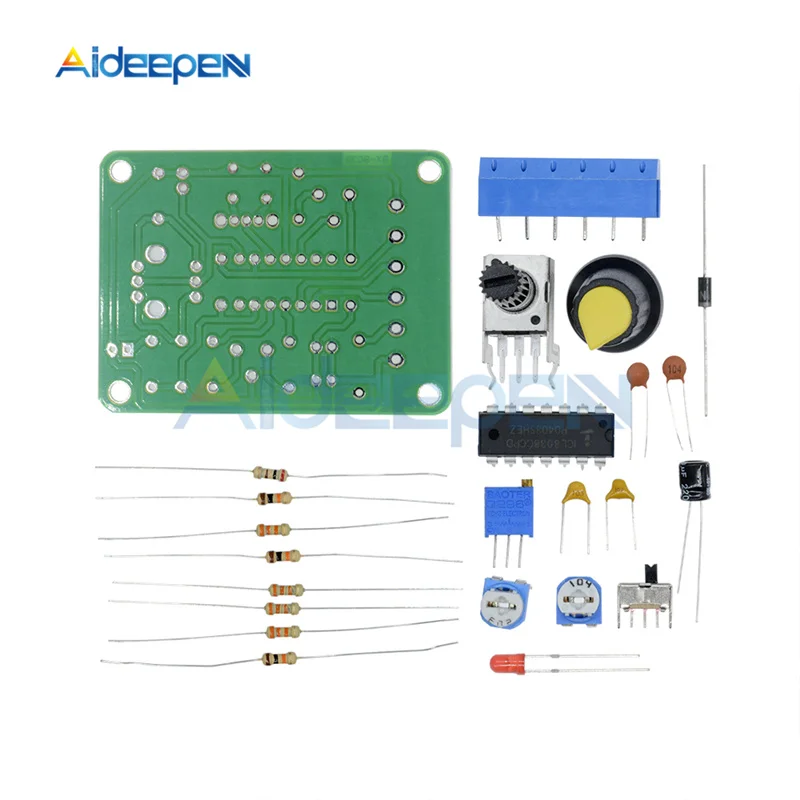

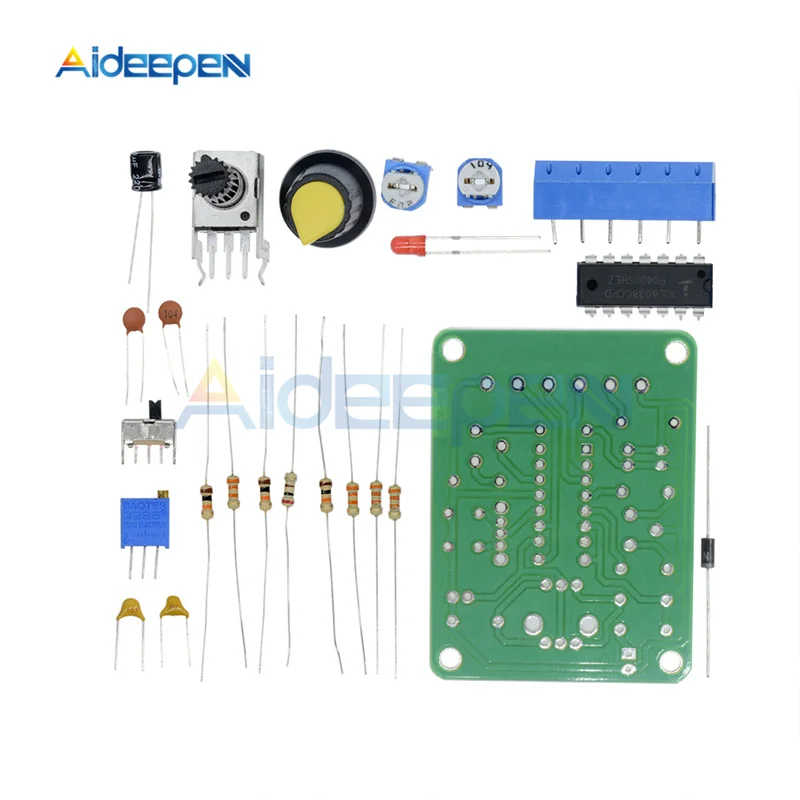

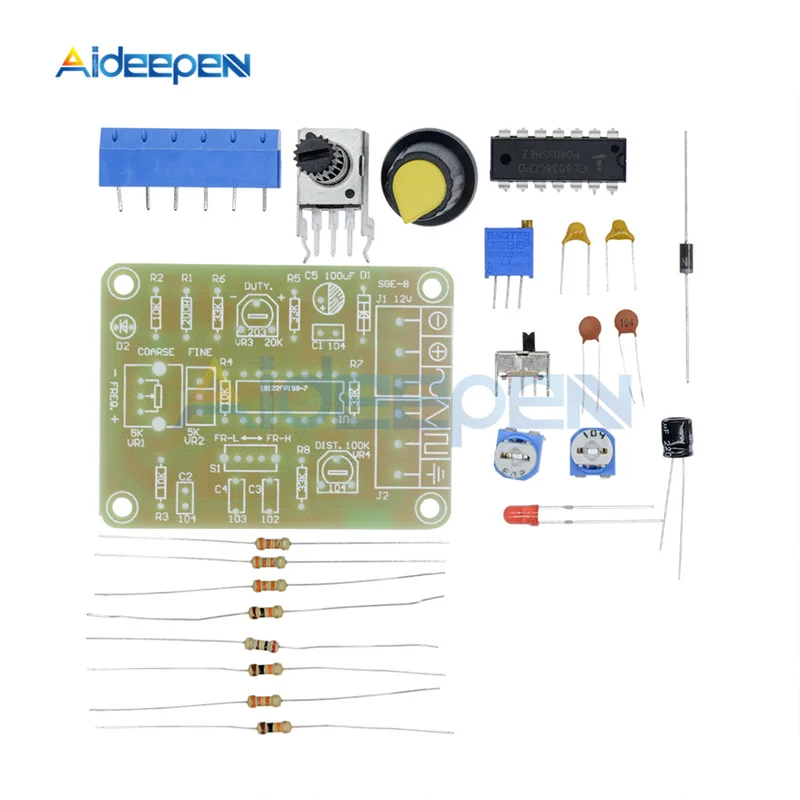

1 комплект постоянного тока 12 В ICL8038 монолитная функция генератор сигналов модуль DIY Набор синусоидальный квадратный треугольник квадратная волна электронная доска

Особенности: С отличной производительностью асинхронный генератор ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синусоидальную, треугольную и квадратную волну, а также частоту сигнала, рабочий цикл, регулируемая Синусоидальная волна искажений.   Обратите внимание: Требуется определенная способность DIY, вам нужно самостоятельно сварить комплект :)   Описание: ICL8038 pin-код функции: 1 фут, 12 фут: регулятор синусоидальной формы; 2 ступня: Синусоидальная волна; 3 фута: треугольная волна; 4 фут, 5 фут: регулировка частоты и рабочего цикла (или асимметрии формы волны); 6 футов: V +, положительный источник питания; 7 футов: смещение; 8 футов: регулировка частоты входного терминала; 9 футов: квадратный волновой выход. Это открытый коллекторный выходной терминал, работа должна занять нагрузочный резистор на соответствующий положительный блок питания от штыря, чтобы получить ttl-совместимый квадратный волновой выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В; 10 футов: Синхронный конденсатор терминал; 11 футов: V-, отрицательный блок питания или земля. Используйте положительный и отрицательный источник питания, 11 футов к отрицательному источнику питания, выходной сигнал симметричен по отношению к 0 В; Используйте один положительный источник питания, 11 футов заземлен, выходной сигнал униполярный, равномерное напряжение + VCC / 2; 13 футов, 14 футов: пустая нога. Наборы предназначены для диапазона частот 50-5 кГц, две полосы с переключателем S для переключения, RP1-это регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажений синусоидальной волны. В цепи используется одиночный источник питания 12 В, вход от X1; X2, X3-Выходная сторона формы волны, вы можете использовать осциллограф для наблюдения трех форм выходного сигнала.   Модель: ICL8038 Вход, работающего на постоянном токе 12 В Частотный диапазон 50-5 кГц, Размеры: 6 см * 4,5 см * 0,2 см Вес: 26 г   1 комплект модуль генератора сигналов и электронный комплект
