Генератор сигналов ШИМ импульсная Частота Рабочий цикл регулируемый модуль PWM

Генератор сигналов ШИМ импульсная Частота Рабочий цикл регулируемый модуль PWM

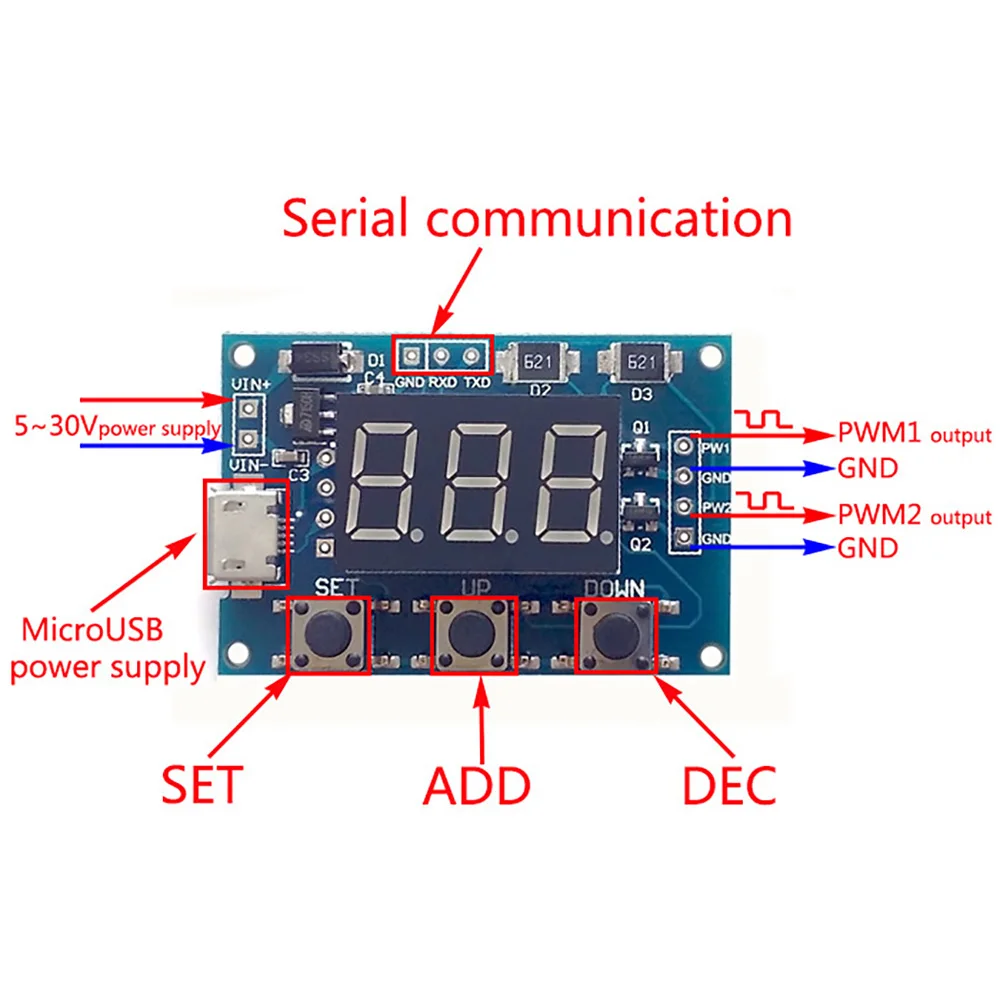

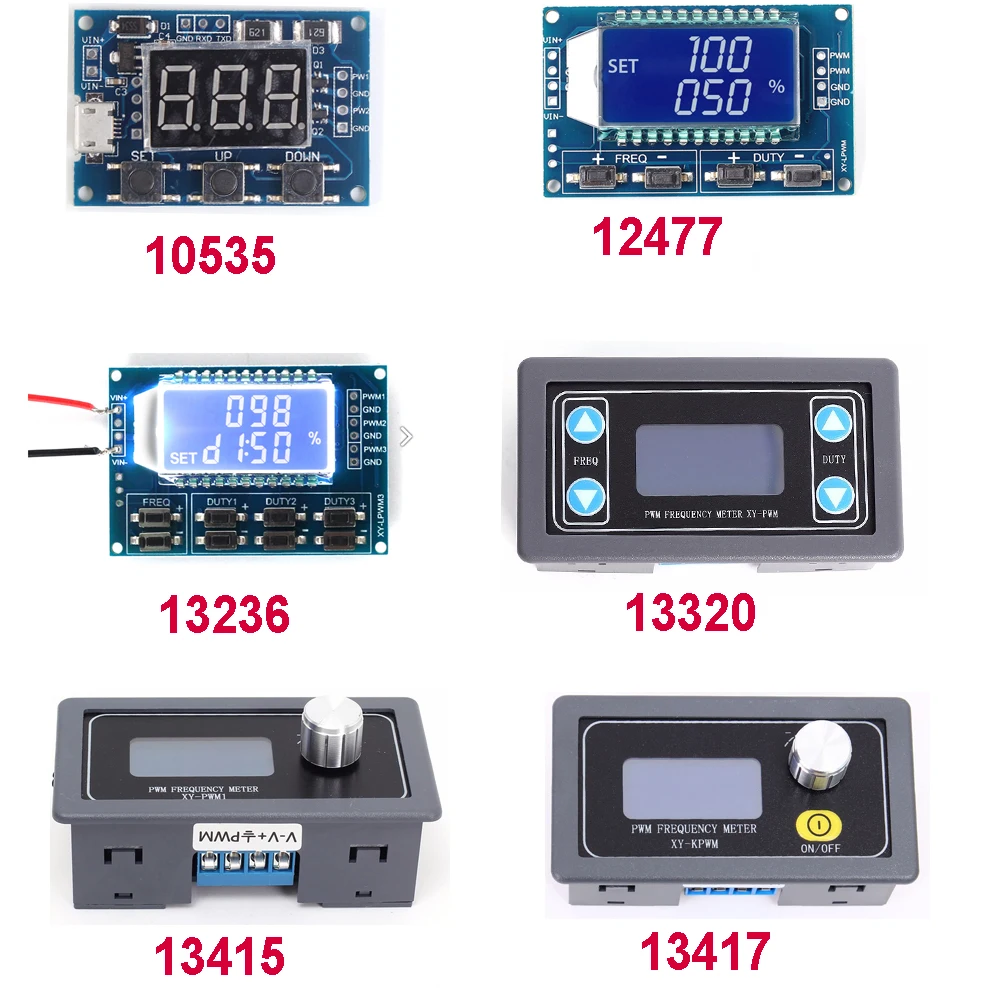

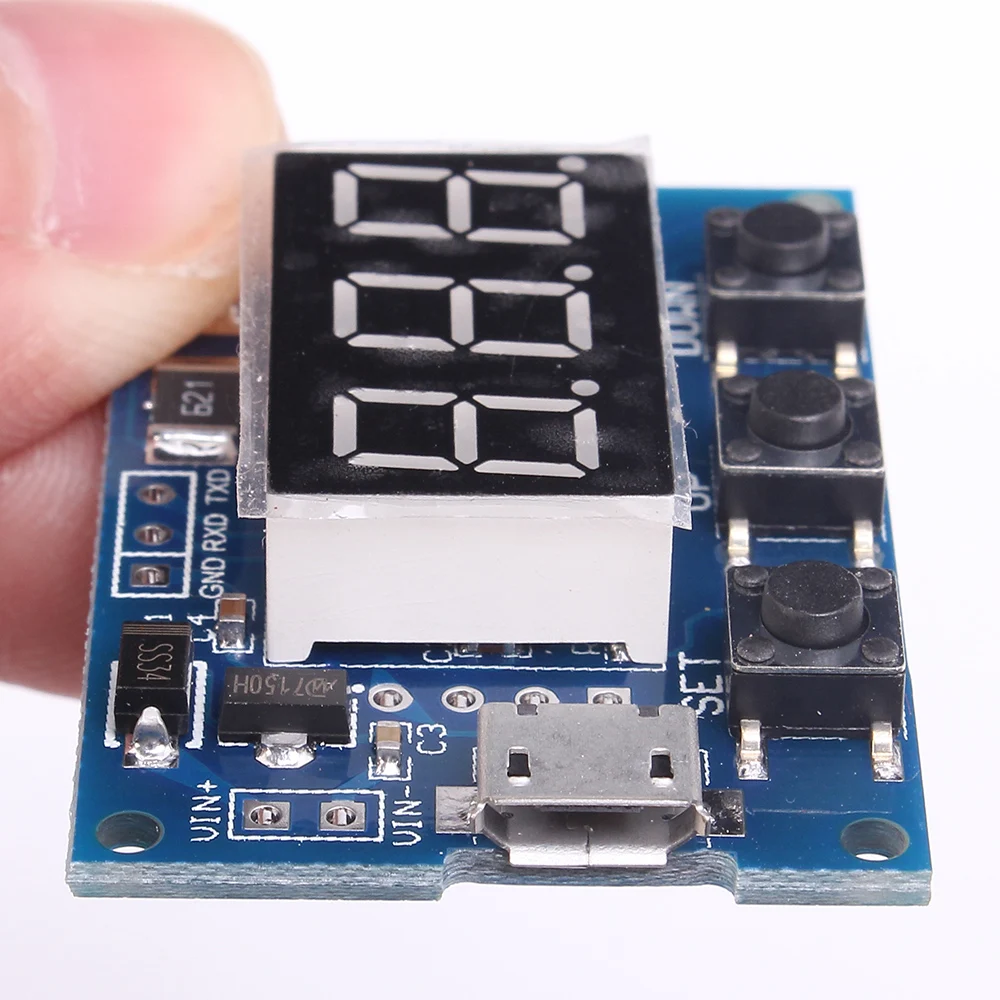

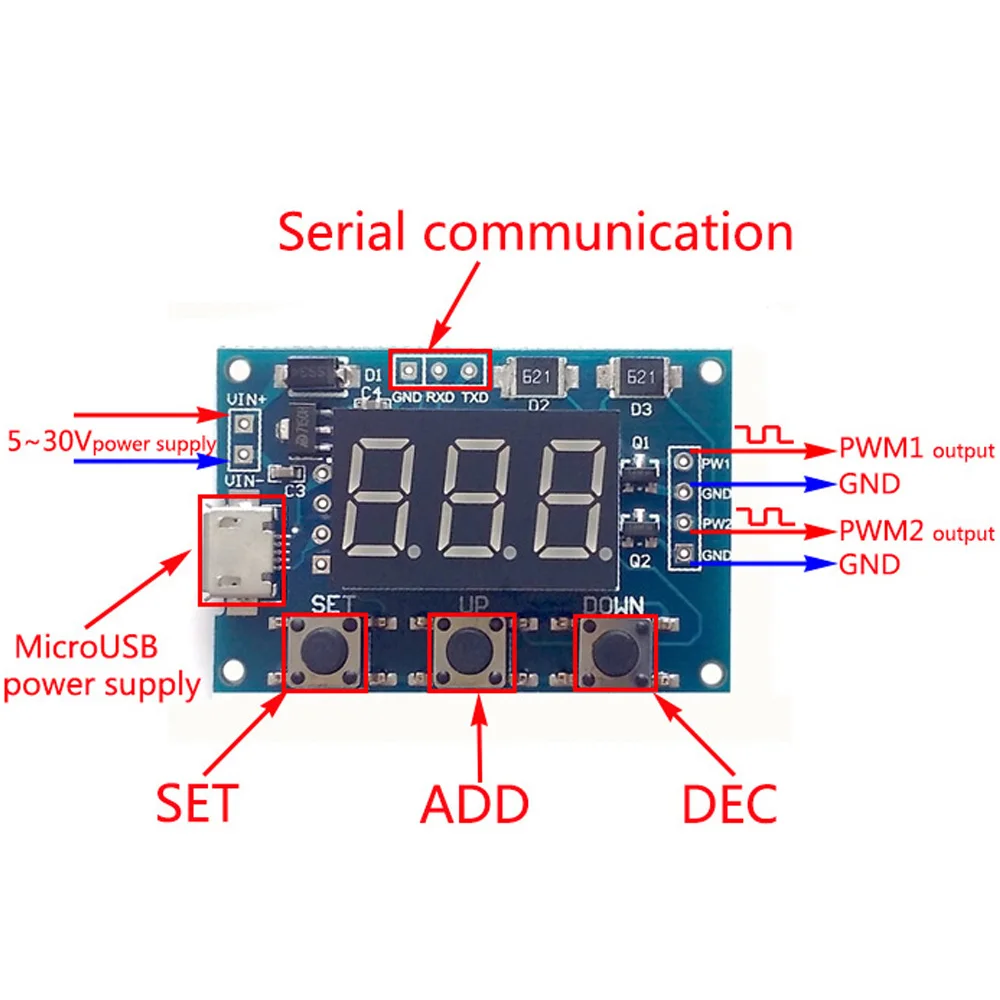

10535 XY-PWM2 два независимых выхода/цифровой дисплей трубки;

Введение продукта: 1. Рабочее напряжение: 5-30 в; Поддержка питания micro USB 5,0 в 2. Диапазон частот: 1 Гц-150 кГц 3. Точность частоты: 2% 4. Грузоподъемность сигнала: 8-30 мА 5. Выходной диапазон: 5 В 6. Температура окружающей среды;-30 ~ 70 Цельсия Особенности: 1. Два независимых PWM генератора могут установить частоту, рабочий цикл 2. Широкий диапазон частот, высокая точность 3. Поддержка последовательной связи. Применение: 1. Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны 2. Для обеспечения сигнала для шагового двигателя 3. Регулируемая генерация импульсов для использования микросхем 4. Производим переменный импульсный сигнал, цепь управления (ШИМ затемнения, скорость) Описание модуля: Частота делится на три диапазона: 1.XXX (без десятичной точки): Наименьший блок-1 Гц, диапазон-1 Гц-999 Гц 2.X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц-99,9 кГц 3.X.(Есть три десятичные точки): самая маленькая единица-1 кГц; Диапазон-1 кГц-150 кГц Пример отображения частоты: 1."100" означает, что PWM выходной Пульс 100 Гц 2."54,1" означает, что PWM выходной Пульс 54,1 кГц 3."1.2.4" Показывает, что PWM импульсный выход 124 кГц 4. Рабочий цикл в диапазоне: от 0 до 100 5. Трехчастотный рабочий цикл одинаковый, все параметры нелетучие Контроль последовательного порта: 1. Скорость передачи данных: 9600 bps 2. Бит данных: 8 3. Стоп-биты: 1 4. Паритет: нет 5. Управление потоком: нет 6. Установите частоту ШИМ 1)"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999) 2)"S1FXX.XT": Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9) 3)"S1F:X.X.X.T": настройка частоты PWM1 XXX KHZ (0.0.1 ~ 1.5.0 ..) 4)'S1':PWM1 5)'S2':PWM2 6)'F': частота 7)'D: рабочий цикл 8)'T'is the end flag 7. Установите рабочий цикл ШИМ 1)"S1DXXXT": настройка рабочего цикла PWM1 XXX;(001-100) 2)"S2DXXXT": установить PWM2 рабочий цикл XXX;(001-100) 3) Установка успешного возврата: вниз 4) Настройка аварийного переключения: падение Изображение подключения:

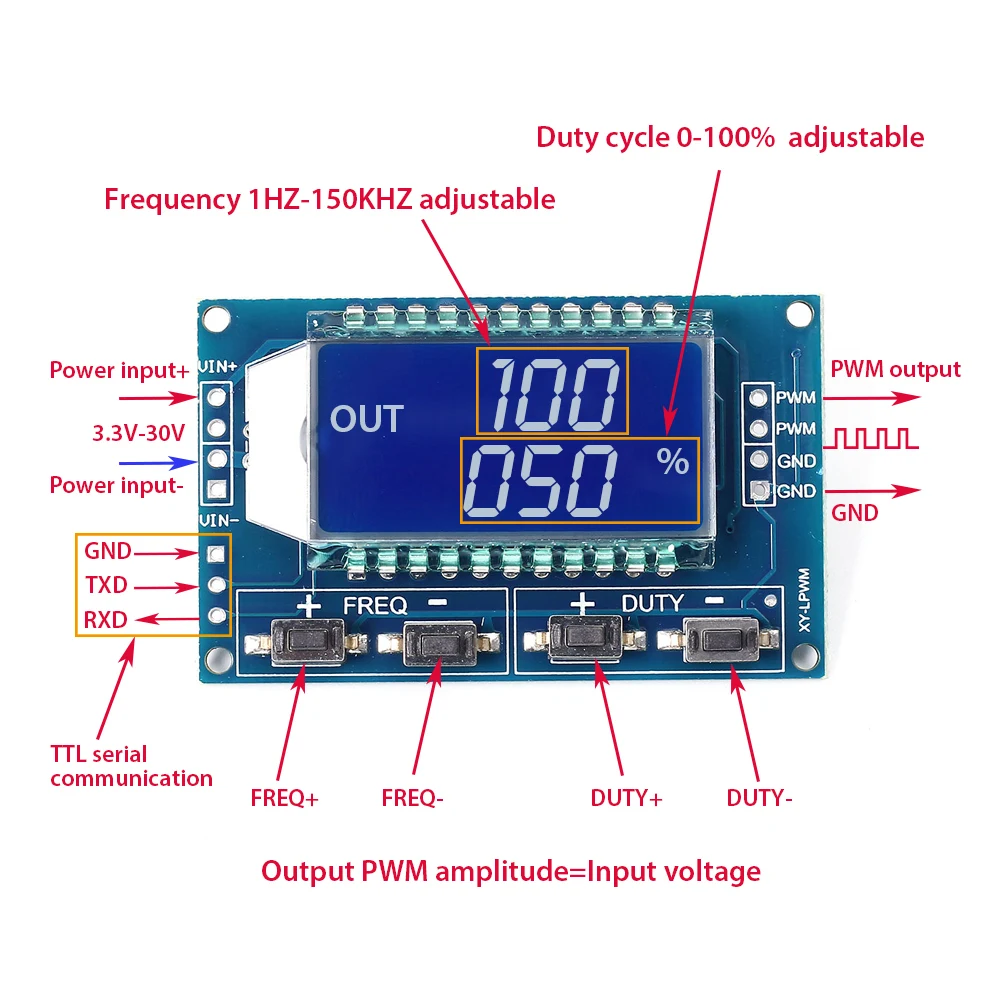

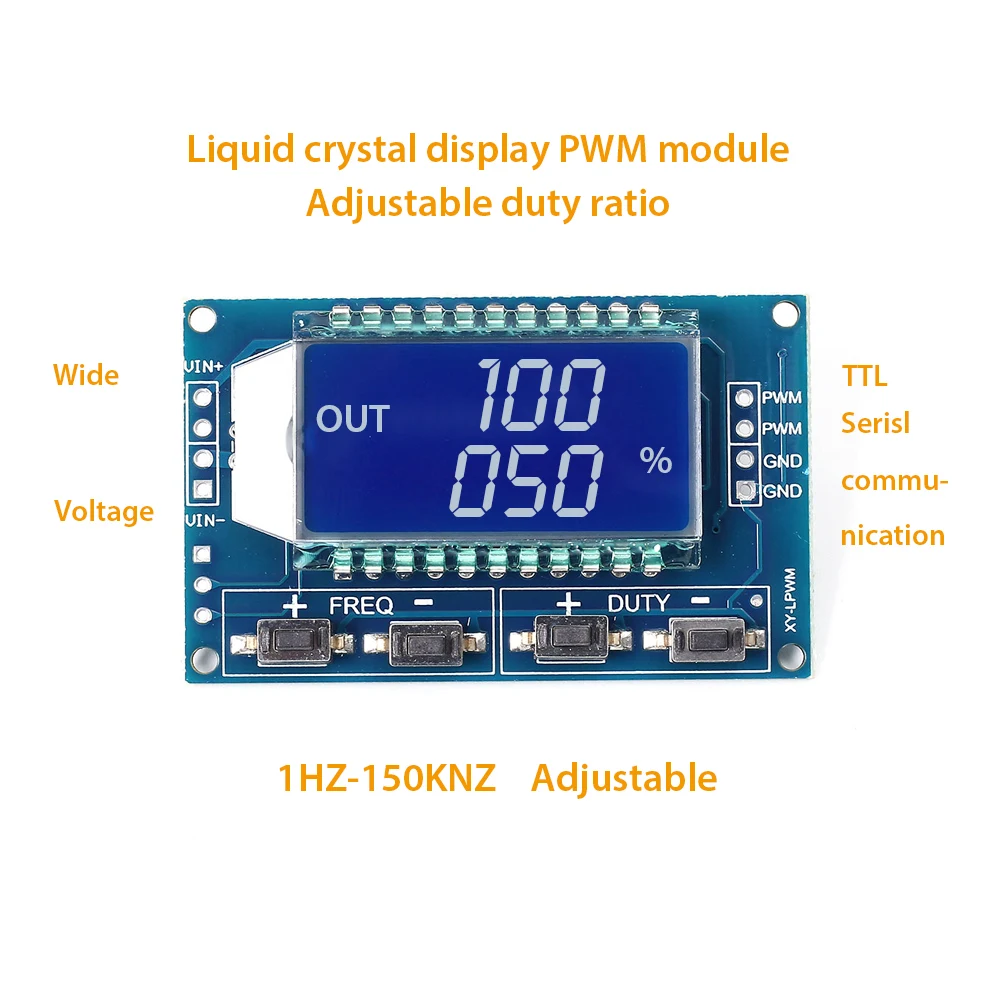

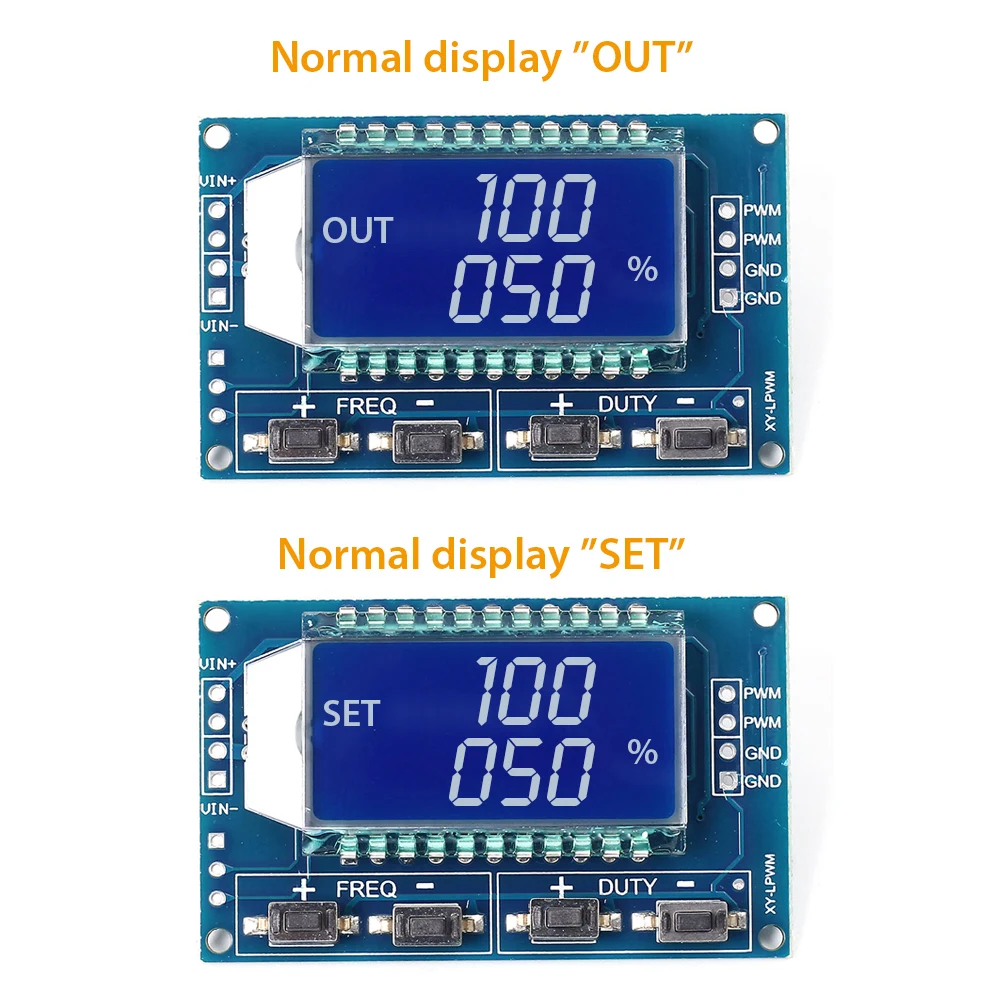

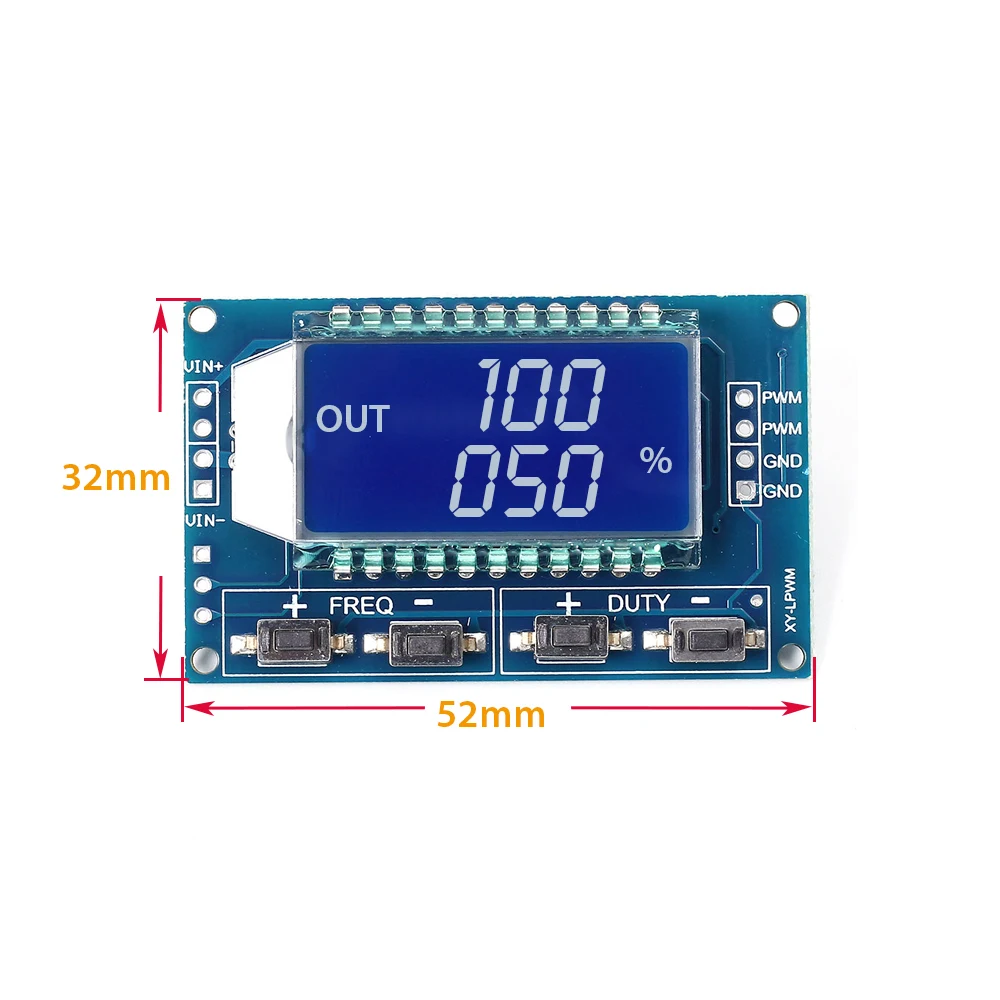

12477 XY-LPWM двусторонний выход сигнала/ЖК-дисплей;

PWM импульсная Частота Рабочий цикл регулируемый модуль прямоугольная волна генератор сигналов Основные характеристики модуля: 1. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл; 2. Широкий диапазон частот, высокая точность; 3. Последовательная связь, TTL уровень Во-первых, описание модуля PWM выход, вы можете установить частоту, рабочий цикл; Частота делится на четыре диапазона, автоматическое переключение: 1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц; 2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц; 3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц Частотный дисплей: 100 показывает PWM выход 100 Гц импульса; 1,01 показывает PWM выход 1,01 K импульса; 54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц; 1.2.4 означает, что PWM выход 124 кГц импульса; Диапазон рабочего цикла: 0 ~ 100%; Все заданные параметры автоматически сохранены. Во-вторых, настройки параметров Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется. В-третьих, параметры модуля: 1. Рабочее напряжение: 3,3 ~ 30V; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: точность в каждом диапазоне составляет около 2%; 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА; 5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания; 6. Температура окружающей среды: -20 ~ + 70 ℃. В-четвертых, сфера применения: 1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования; 2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3. Генерирует Регулируемый Пульс для использования MCU; 4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения). 5, серийное управление (одноchip TTL уровень связи) Стандарт связи: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ "F101": Установите частоту до 101 Гц (001 до 999) "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99) "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0) 2. Установите рабочий цикл ШИМ "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) Например, D050, установите рабочий цикл PWM 50% 3. Прочитайте заданные параметры Отправьте строку «чтение», чтобы прочитать заданные параметры. Набор успешно возвращается: вниз; Не удалось вернуть установку: осень.

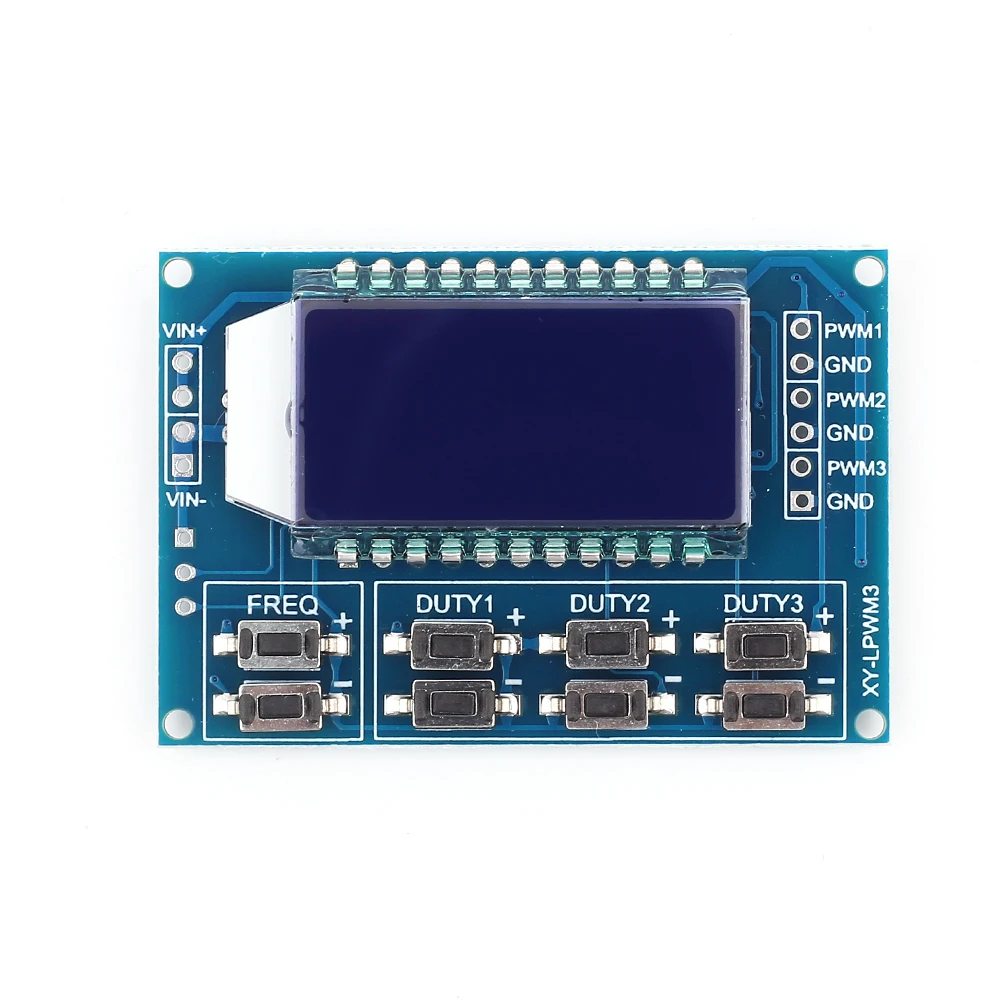

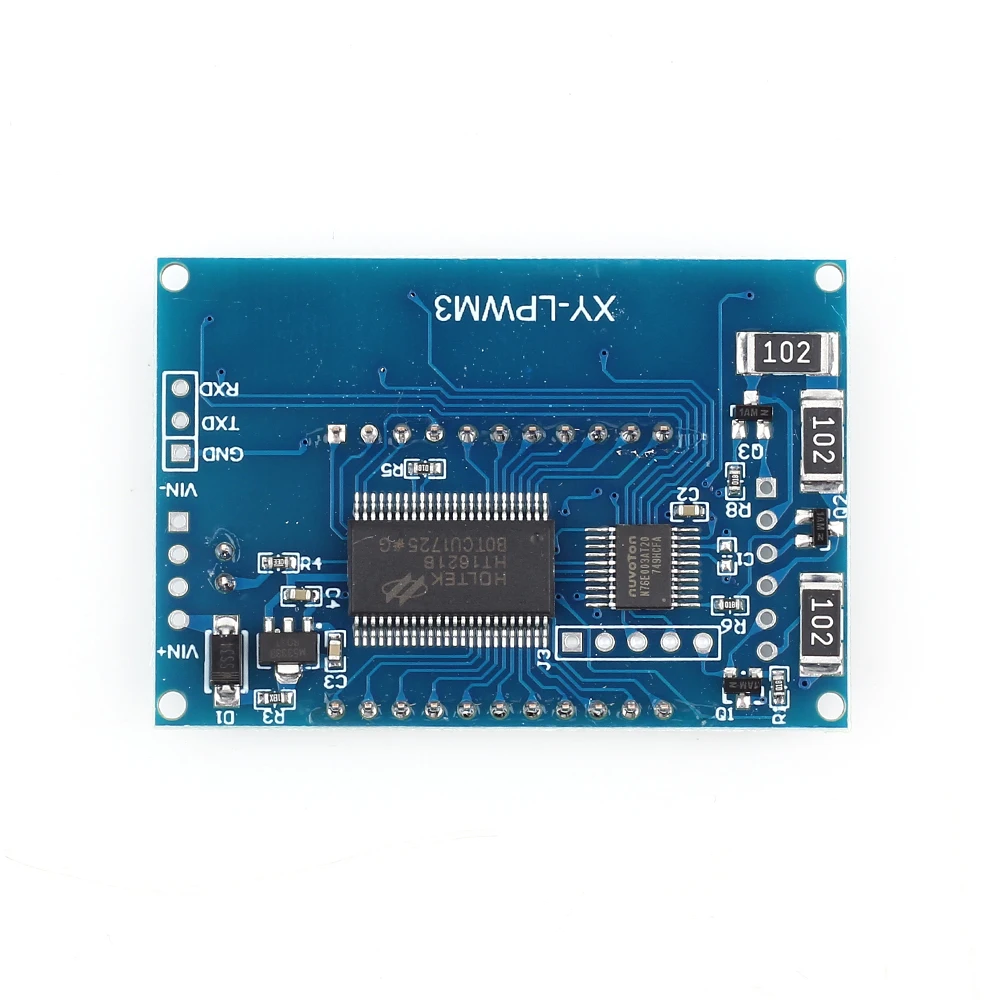

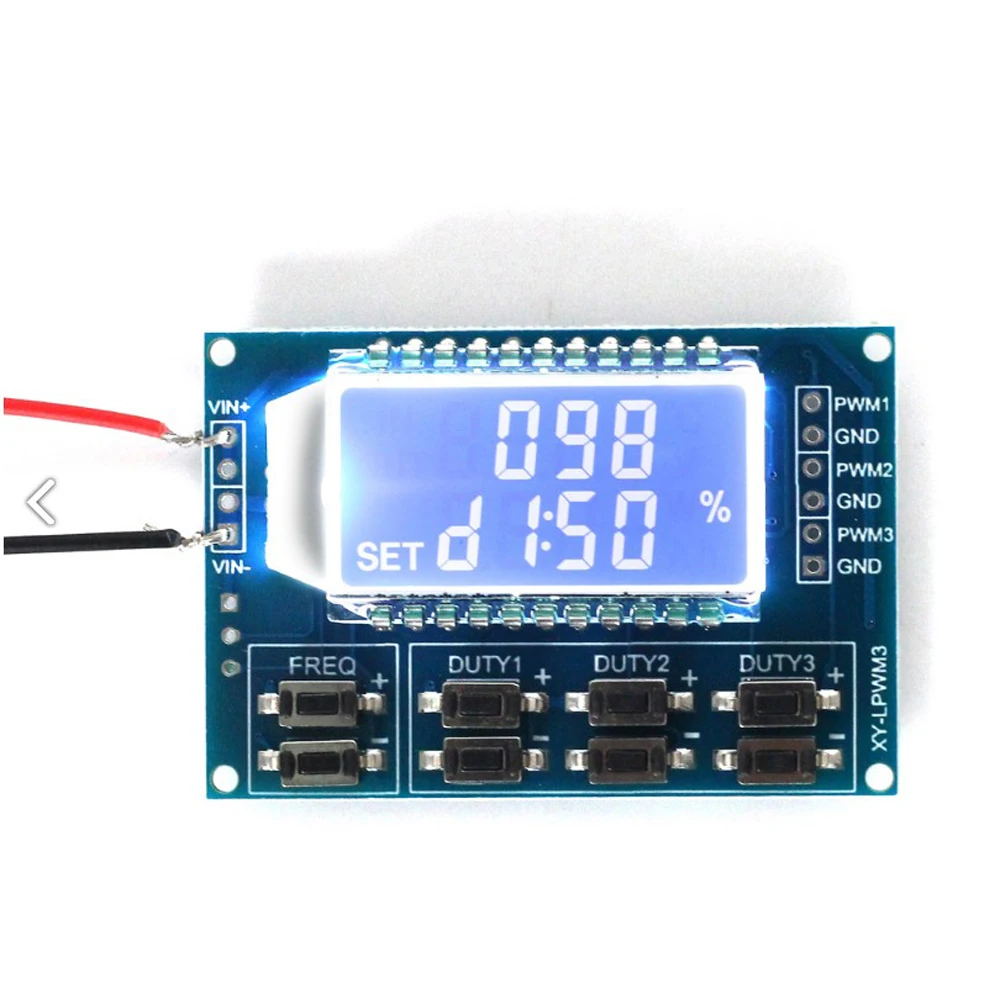

13236 XY-LPWM3 трехполосный выход сигнала/ЖК-дисплей;

Руководство пользователя трех канал ПВМ Характеристики модуля: 1. Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательного, коэффициент заполнения может быть самостоятельно регулируется, подходит для большинства случаев 2. ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносимый; 3. Широкий диапазон частот, высокая точность; 4. Поддержка последовательной работы Описание модуля Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано по отдельности; Частота делится на четыре области, автоматическое переключение: 1.XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц; 2.X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц; 3.X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц; 4.X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц; Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц; 1,01 представляют Пульс 1,01 кГц; 54,1 представляют Пульс 54,1 кГц 1.2.4 представляют Пульс 124 Гц Измерьте Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %. Все параметры могут быть автоматически сохранены в чехол power cut. 、 Настройки параметров Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности. 3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения. Параметры модуля: 1. Рабочее напряжение: 3,3 ~ 30V; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: в каждом диапазоне точности составляет около 2% 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное 6. Температура окружающей среды:-20 ~ + 70 ℃. Область применения: 1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя; 3. Генерирует регулируемые импульсы для MCU использования; 4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений). Оригинальная команда UART Скорость передачи данных: 9600 бит/с длина данных: 8 Стоп-биты: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ «F101»: установленная частота 101 Гц (001 ~ 999) «F1.05»: Установите частоту 1,05 кГц (1,00 ~ 9,99) «F10.5»: Установите частоту 10,5 кГц (10,0 ~ 99,9) «F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0) 2. Установите коэффициент мощности PWM "DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины; Например, d1:050, установить 1th PWM коэффициент пошлины до 50% 3. Прочитайте параметры настройки Отправьте строку «чтение», чтобы прочитать параметры настройки. Формат сообщения: F156,D1:052,D2:059,D3:058, Набор удачного возврата: вниз Не удалось вернуть комплект: осень

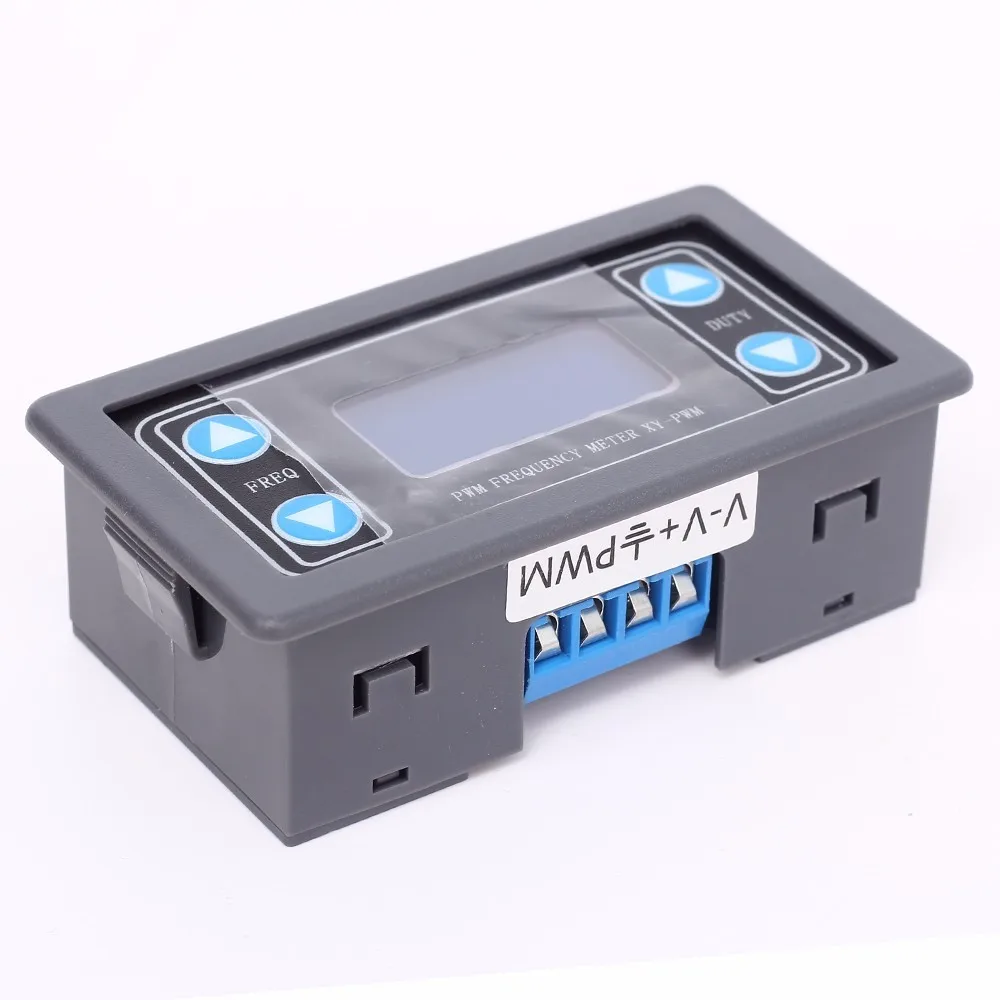

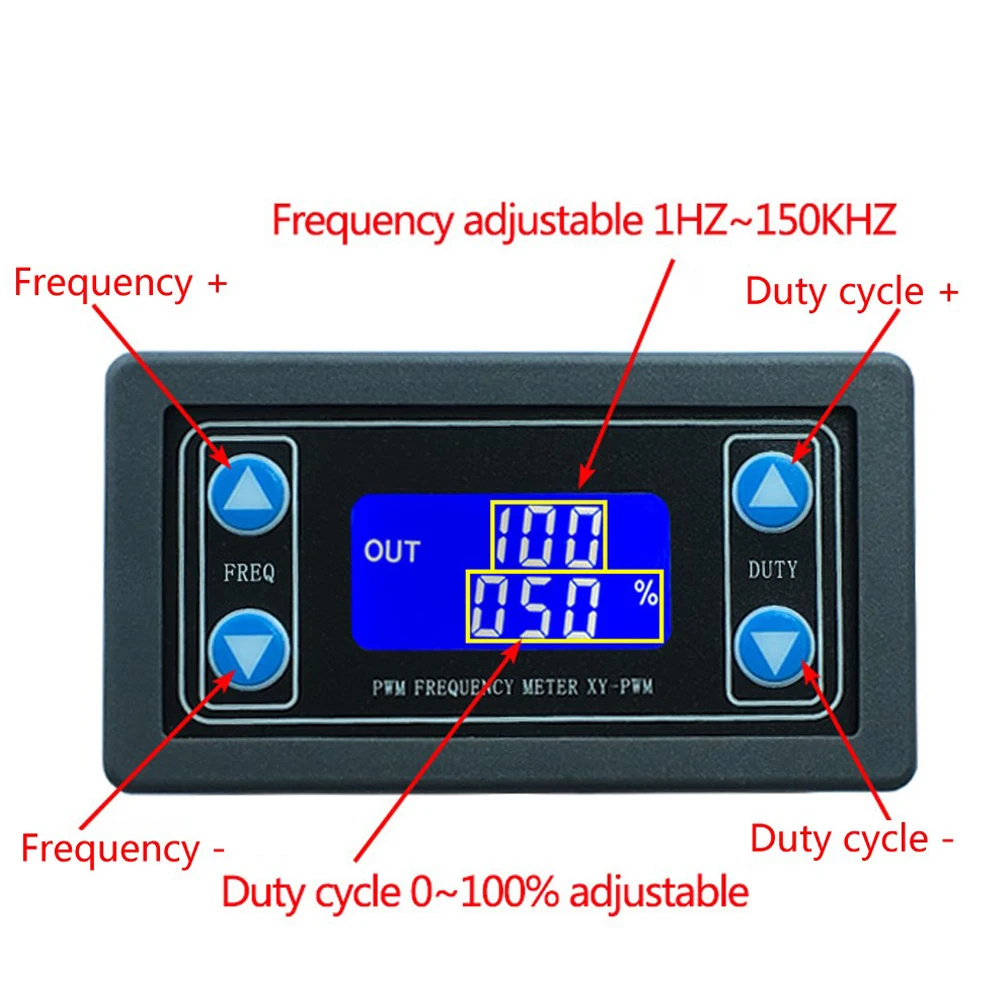

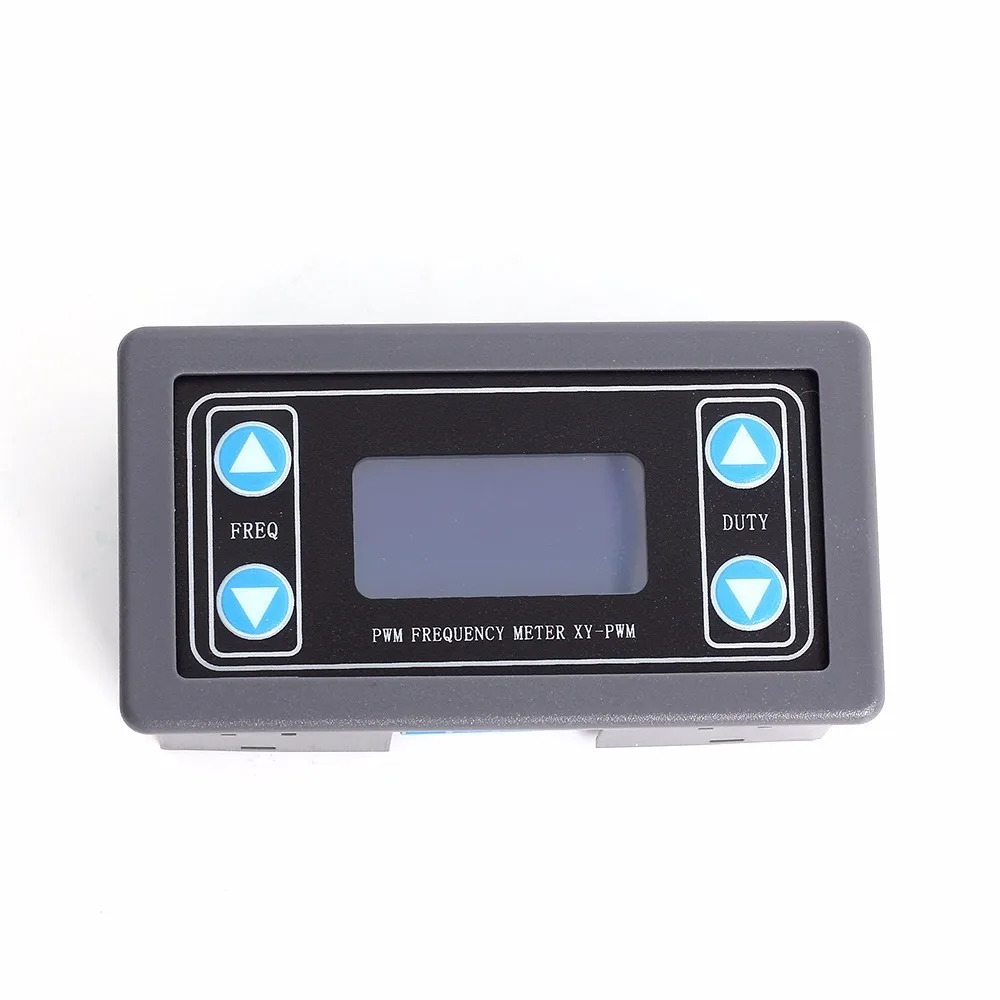

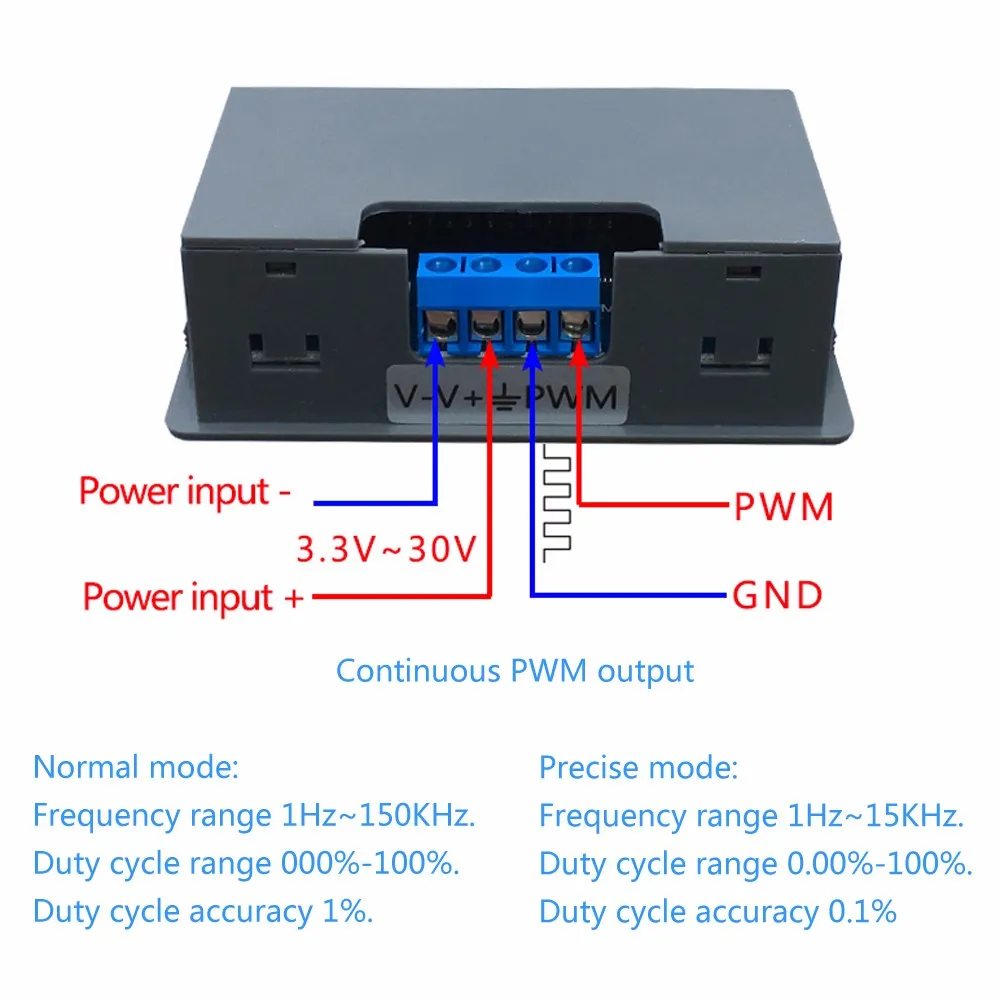

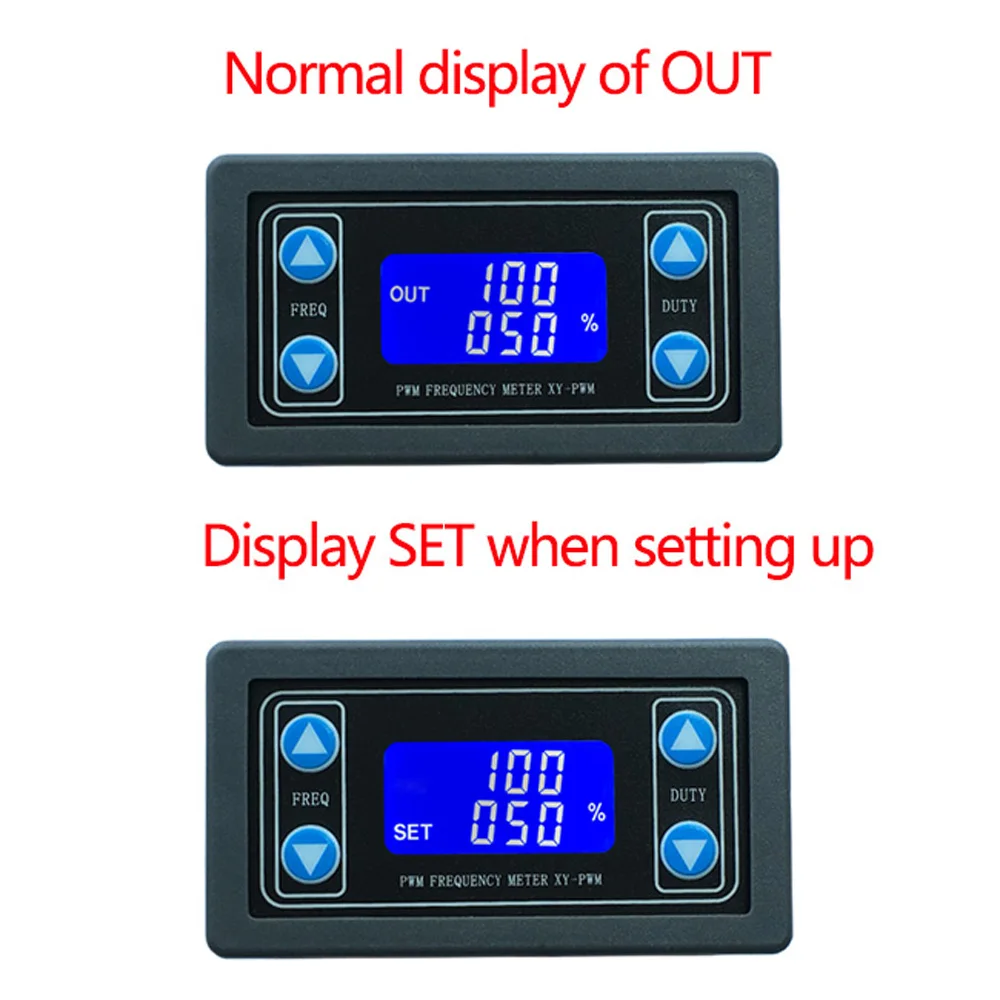

13320 XY-PWM односторонний сигнал/ЖК-дисплей/с корпусом;

1. Описание: XY-PWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешней оболочкой; 2>. ЖК-дисплей высокой четкости; 3>. Поддержка UART; 4>. Поддержка регулировки частоты; 5>. Поддержка регулировки рабочего цикла; 6>. Высокая точность обнаружения; 7>. Поддержка функции отключения памяти; 8>.1 канал ПВМ выход. 3. Параметры: 1>. Название продукта: PWM генератор сигналов; 2>. Модель: XY-PWM; 3>. Рабочее напряжение: DC 3,3 V-30V; 4>. Диапазон частот: 1 Гц ~ 150 кГц; 5>. Точность частоты: 2%; 6>. Диапазон рабочего цикла: 0.00%-100%; 7>. Выходной ток: около 5-30 мА; 8>. Амплитуда выхода: то же, что и входное напряжение; 9>. Размер: 79*43*27 мм; 10>. Рабочая температура:-20 ℃ ~ 70 ℃; 4. Диапазон набора частот: Введите интерфейс настроек при коротком нажатии любой кнопки «freq +» или «freq-» в нормальном рабочем состоянии для выбора диапазона частот. Автоматически Переключайте частотный диапазон. Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.01 'означает, что выходная частота PWM составляет 1,01 кГц; Дисплей '54.1 'означает, что выходная частота PWM составляет 54,1 кГц; Дисплей '1. 2,4 'означает, что выходная частота PWM составляет 124 кГц; 5. Диапазон набора рабочего цикла: Введите интерфейс настроек при коротком нажатии любой кнопки «duty +» или «duty-» в нормальном состоянии работы, чтобы выбрать рабочий цикл. Диапазон рабочего цикла составляет 0.00%-100%. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки частоты; 3>. Короткое или длинное нажатие кнопки «duty +» или «duty-», чтобы установить рабочий цикл; 4>. Подключение к нагрузке. 7. Коммуникационная плата интерфейса UART и настройки параметров Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL); UART: 9600, 8, 1 1>. Установите частоту ШИМ: 'F101': установленная частота 101 Гц. '101' может заменить на 001 ~ 999; 'F1.05 ': набор частота 1,05 кГц. 1.05' может заменить 1,00 ~ 9,99; 'F10.5': набор частота 10,5 кГц. 10 г. 5' может заменить 10,0 ~ 99,9; 'F1. 0,5 ': установленная частота 105 кГц. '1. 0,5' может заменить на 1.0.0 ~ 1.5.0; 2>. Установить Рабочий цикл ШИМ: 'DXXX': рабочий цикл-XXX. 'XXX' может быть 000-100. Е. Г: 'D051' означает, что рабочий цикл PWN устанавливается как 51%. 3>. Чтение параметров набора: Отправьте «Чтение», а затем получите параметр. 4>. Возвращаемое значение: Возврат «вниз»: Установите успех. Возврат 'FALL': комплект не работает.

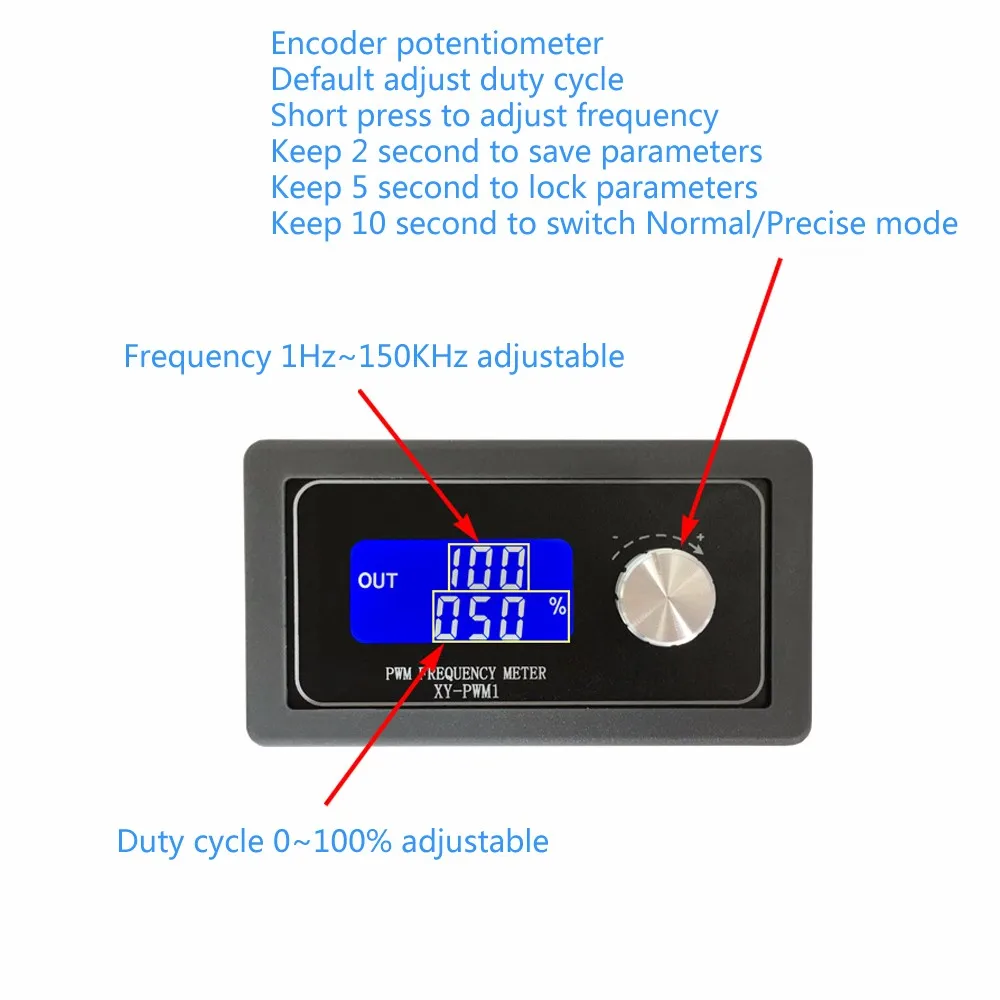

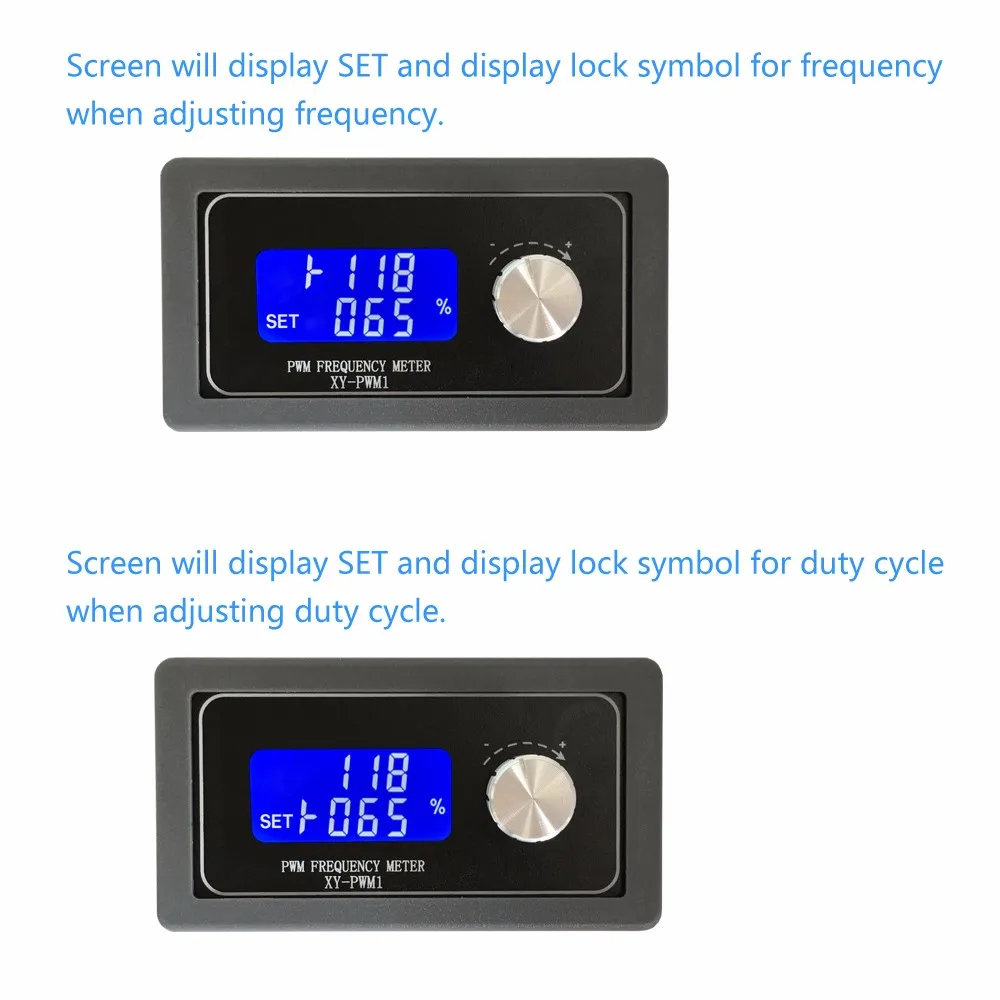

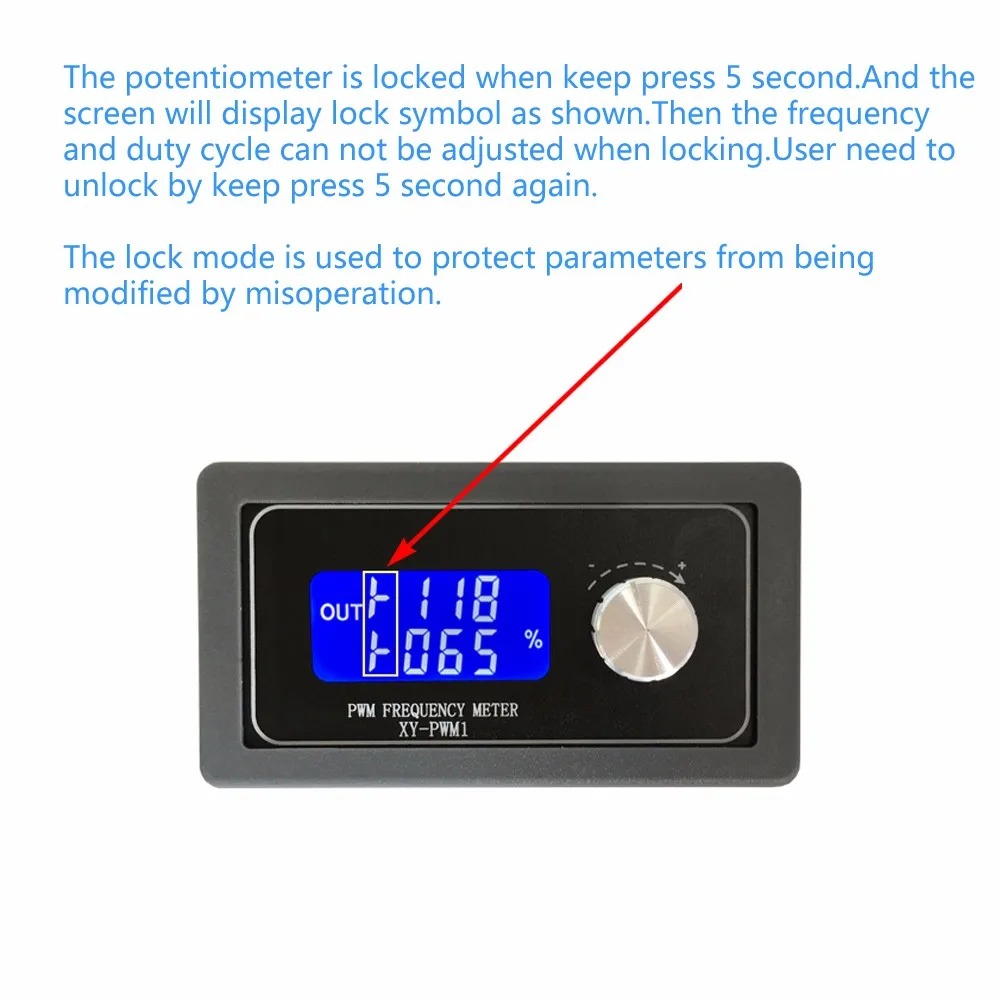

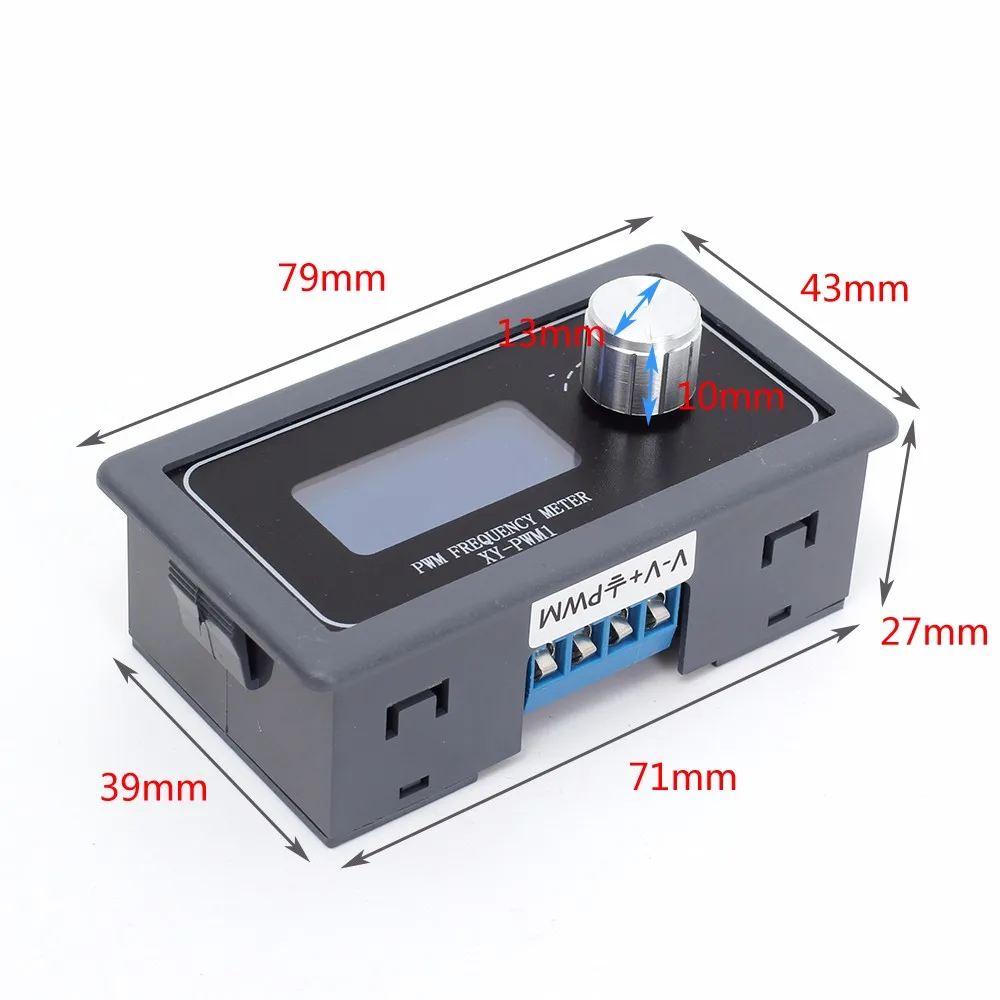

13415 XY-PWM1 односторонний сигнал/ЖК-дисплей/с корпусом/двойной прецизионный режим/Регулировка потенциометра;

1. Описание: XY-PWM1 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешним корпусом 2>. ЖК-дисплей высокой четкости 3>. Поддержка UART 4>. Поддержка регулировки частоты 5>. Поддержка регулировки рабочего цикла 6>. Высокая точность обнаружения 7>. Поддержка функции отключения памяти 8>.1 канал ПВМ выход 9>. Двойной режим работы 10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы 3. Параметры: 1>. Название продукта: XY-PWM1 PWM генератор сигналов; 2>. Модель: XY-PWM1; 3>. Работа Напряжение: DC 3,3 V-30V; 4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц; 5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц; 6>. Точность частоты: 2%; 7>. Точность рабочего цикла: 1% при нормальном режиме; 8>. Точность рабочего цикла: 0.1% в точном режиме; 9>. Диапазон рабочего цикла: 0.00%-100%; 10>. Выходной ток: около 5-30 мА; 11>. Амплитуда выхода: то же, что и входное напряжение; 12>. Рабочая температура:-40 ℃ ~ 85 ℃; 13>. Рабочая влажность: 0% ~ 95% относительной влажности; 14>. Размер: 79*43*37 мм; 4. Диапазон набора частот: Существует два режима работы, поэтому он имеет два диапазона частот. Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%. Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%. Введите интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты. Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим. Удерживайте нажатой в течение 5 секунд для фиксации параметров, чтобы защитить параметры от изменения. Обратите внимание на положение, в котором Десятичная точка движется при поворотном потенциометре .. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.91 'означает, что выходная частота PWM составляет 1,91 кГц; Дисплей '52.1 'означает, что выходная частота PWM составляет 52,1 кГц; Дисплей '1. 3,4 'означает, что выходная частота PWM составляет 134 кГц; 5. Диапазон набора рабочего цикла: Короткое нажатие потенциометра для выбора рабочего цикла и поворотного потенциометра для установки значения рабочего цикла. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Нажмите поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима; 3>. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя; 4>. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл; 5> удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры; 6>. Тест; 7>. Извлеките питание и Подключите нагрузку для использования модуля. 7. Применение: 1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки; 2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3>. Генерирует регулируемые импульсы для использования MCU; 4>. Диммер; 5>. Регулятор скорости;

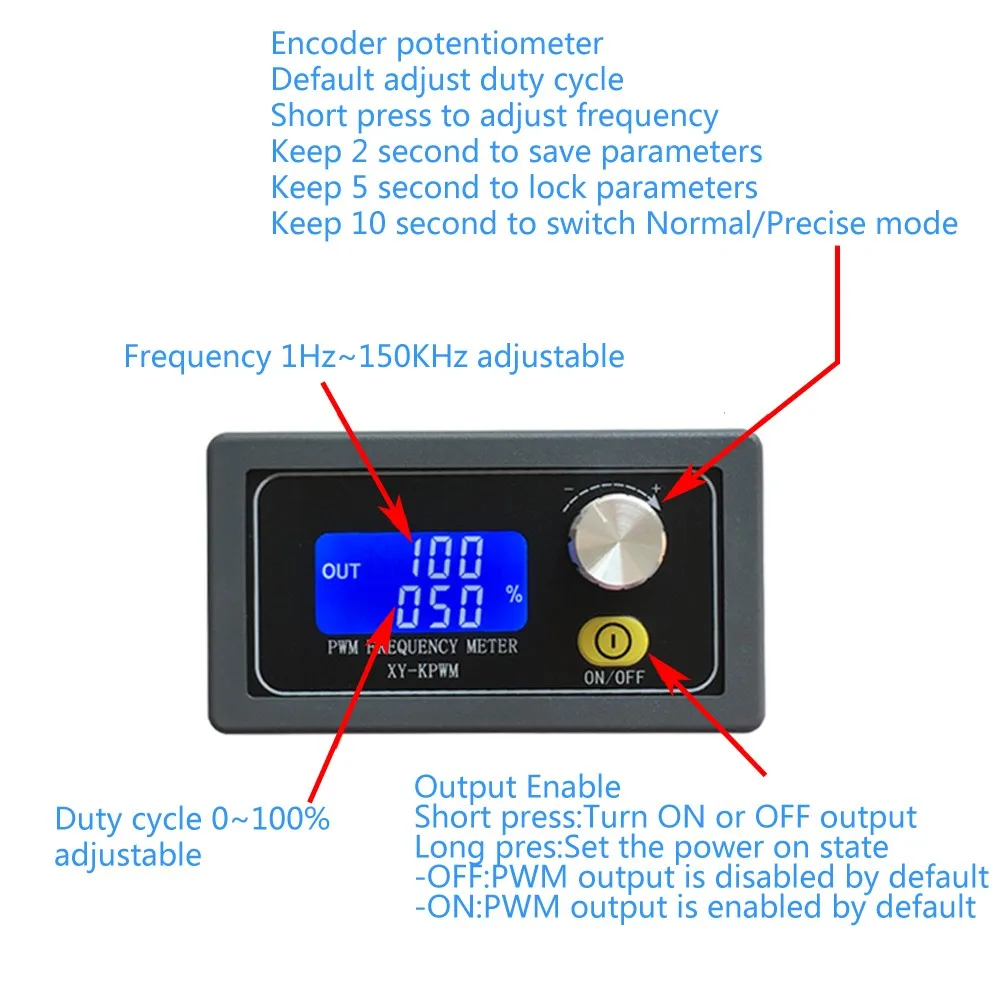

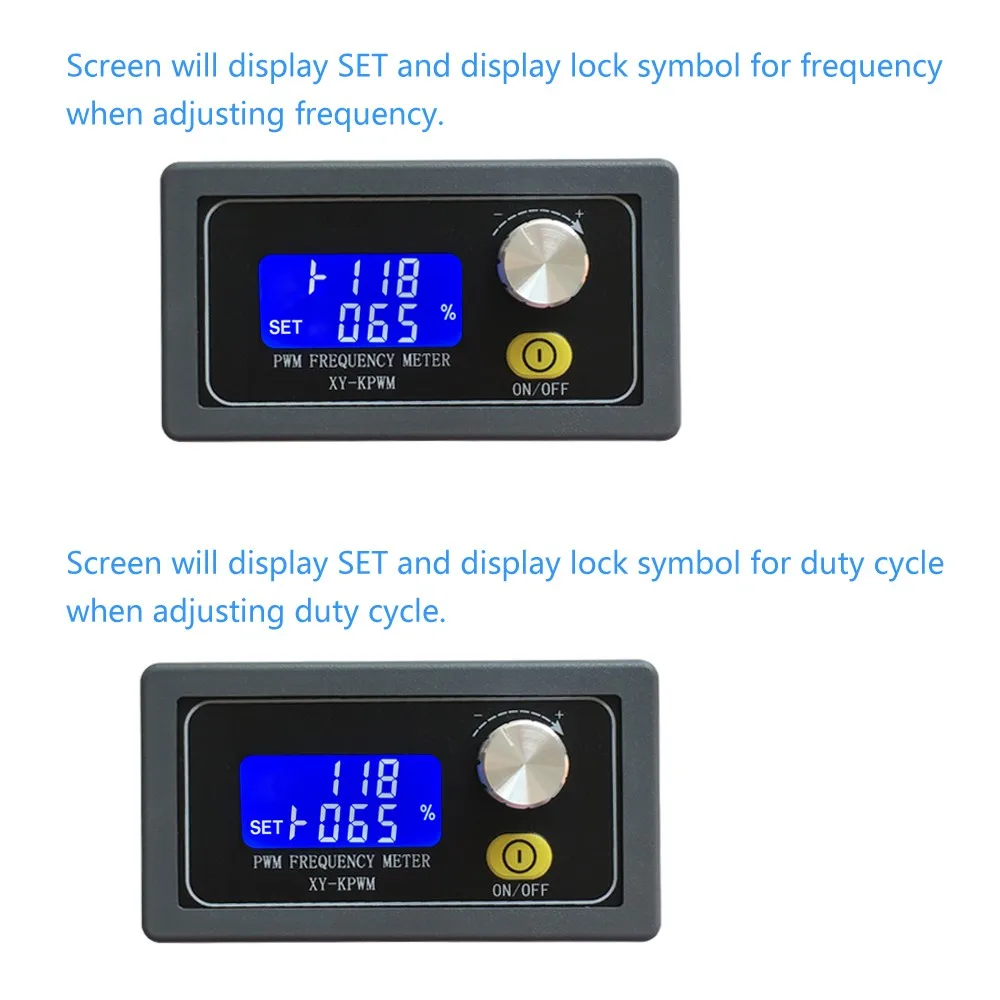

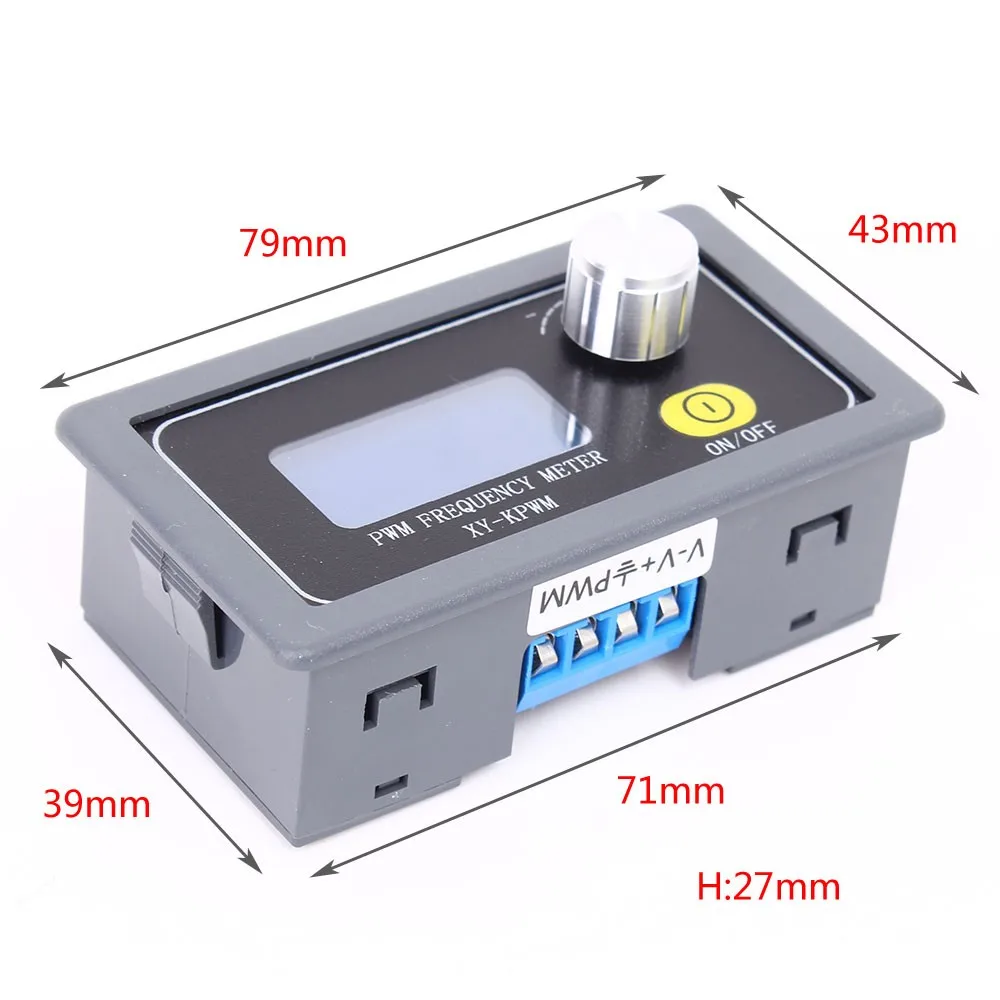

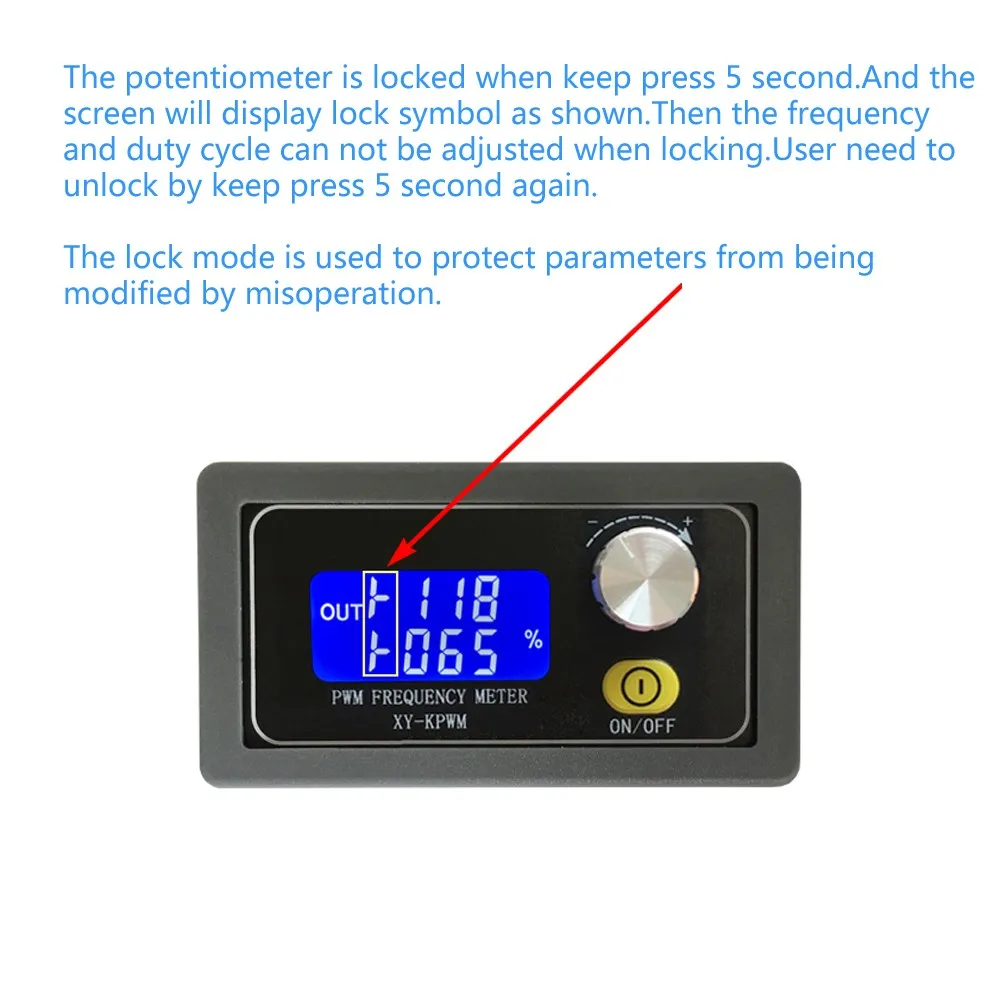

13417 XY-KPWM Односторонний выход сигнала/ЖК-дисплей/с корпусом/двойной прецизионный режим/Регулировка потенциометра/раздельный кнопочный переключатель;

1. Описание: XY-KPWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешним корпусом 2>. ЖК-дисплей высокой четкости 3>. Поддержка UART 4>. Поддержка регулировки частоты 5>. Поддержка регулировки рабочего цикла 6>. Высокая точность обнаружения 7>. Поддержка функции отключения памяти 8>.1 канал ПВМ выход 9>. Двойной режим работы 10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы 11>. Поддержка включения вывода 3. Параметры: 1>. Название продукта: XY-KPWM PWM генератор сигналов; 2>. Модель: XY-KPWM; 3>. Работа Напряжение: DC 3,3 V-30V; 4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц; 5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц; 6>. Точность частоты: 2%; 7>. Точность рабочего цикла: 1% при нормальном режиме; 8>. Точность рабочего цикла: 0.1% в точном режиме; 9>. Диапазон рабочего цикла: 0.00%-100%; 10>. Выходной ток: около 5-30 мА; 11>. Амплитуда выхода: то же, что и входное напряжение; 12>. Рабочая температура:-40 ℃ ~ 85 ℃; 13>. Рабочая влажность: 0% ~ 95% относительной влажности; 14>. Размер: 79*43*37 мм; 4. Диапазон набора частот: Существует два режима работы, поэтому он имеет два диапазона частот. Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%. Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%. Введите интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты. Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим и точный режим. Удерживайте нажатой в течение 5 секунд для фиксации параметров, чтобы защитить параметры от изменения. Обратите внимание на положение, в котором Десятичная точка движется при поворотном потенциометре .. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.91 'означает, что выходная частота PWM составляет 1,91 кГц; Дисплей '52.1 'означает, что выходная частота PWM составляет 52,1 кГц; Дисплей '1. 3,4 'означает, что выходная частота PWM составляет 134 кГц; 5. Диапазон набора рабочего цикла: Короткое нажатие потенциометра для выбора рабочего цикла и поворотного потенциометра для установки значения рабочего цикла. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Нажмите поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима; 3>. Короткий поворотный переключатель для установки частоты и изменения значения с помощью вращающегося переключателя; 4>. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить рабочий цикл; 5> удерживайте нажатие в течение 5 секунд, чтобы зафиксировать заданные параметры; 6>. Тест; 7>. Нажмите кнопку «Вкл/Выкл», чтобы включить или выключить выход PWM; 8>. Извлеките питание и Подключите нагрузку для использования модуля.

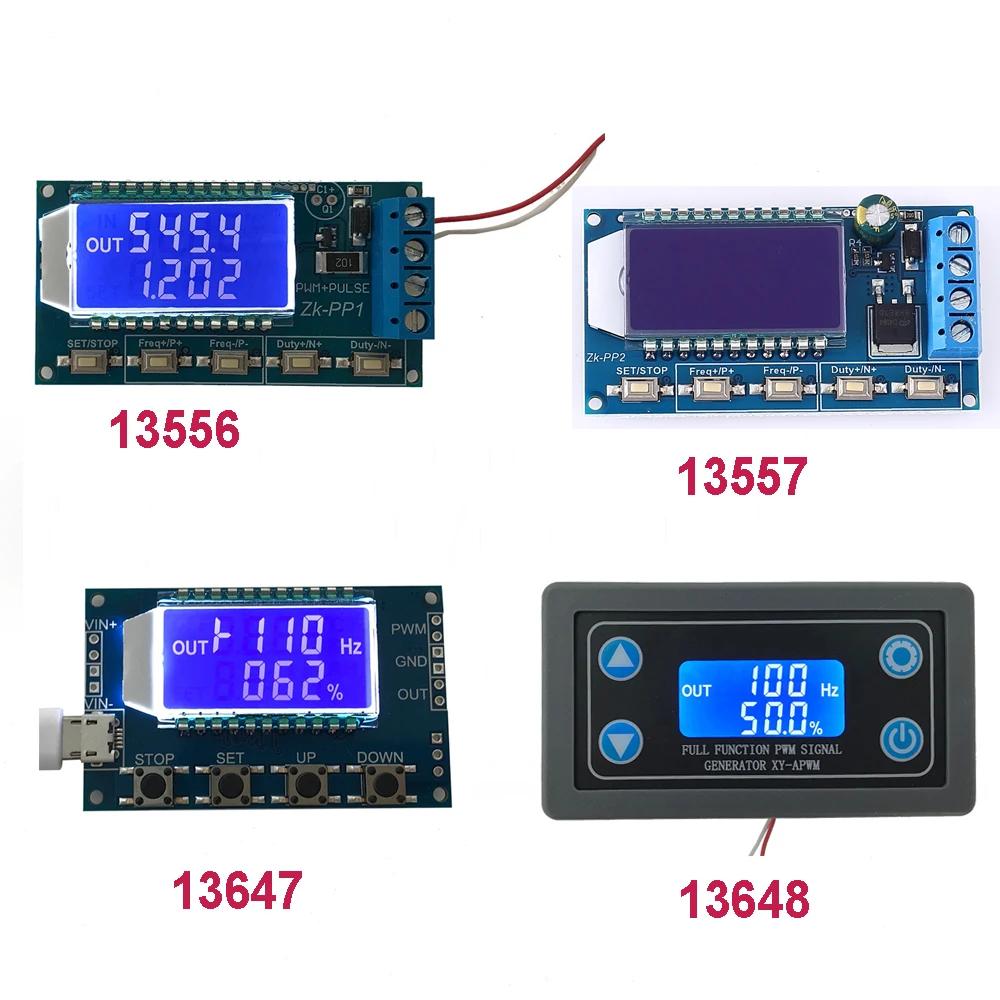

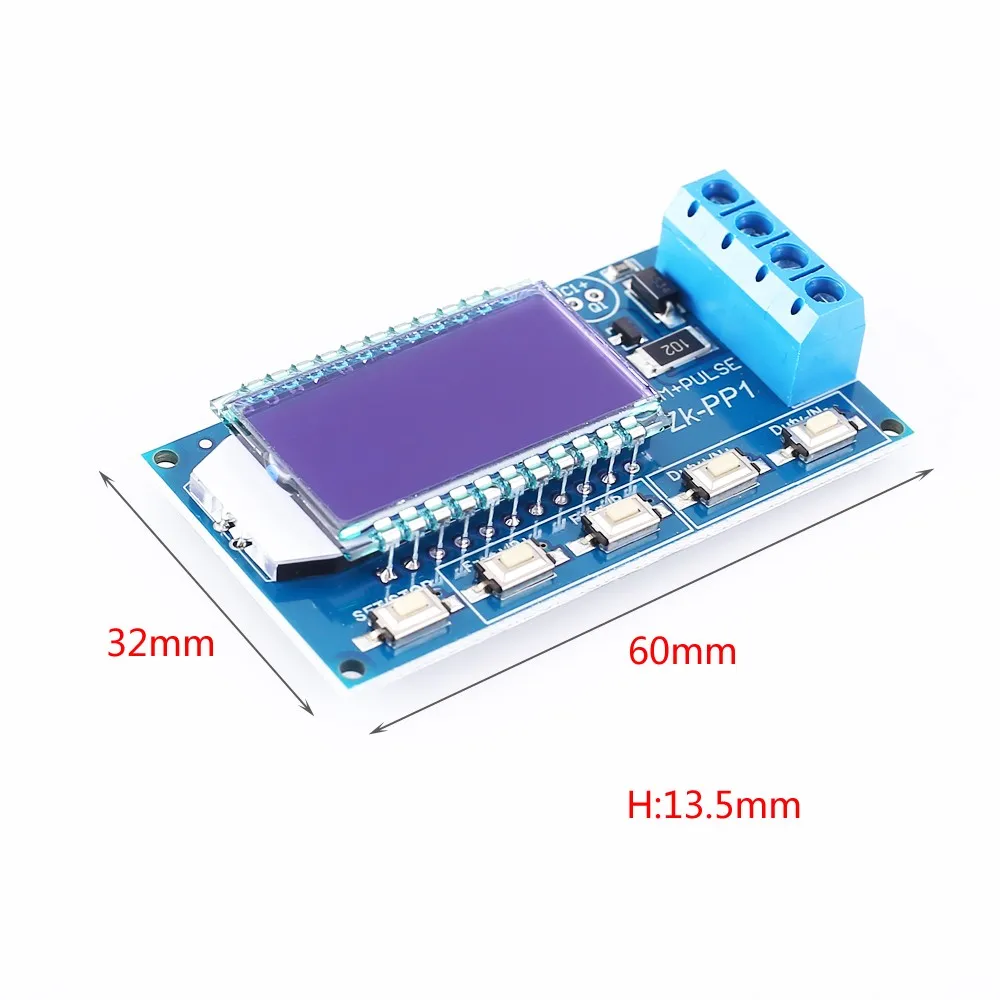

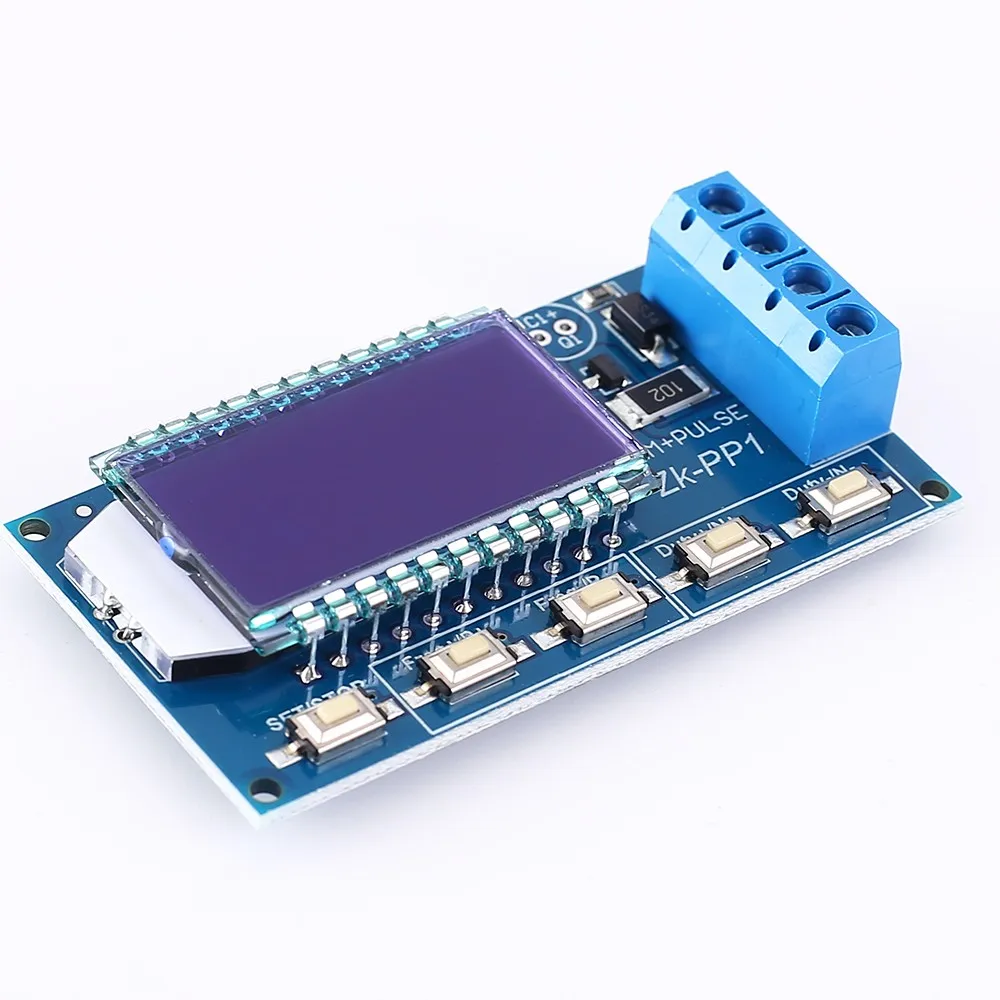

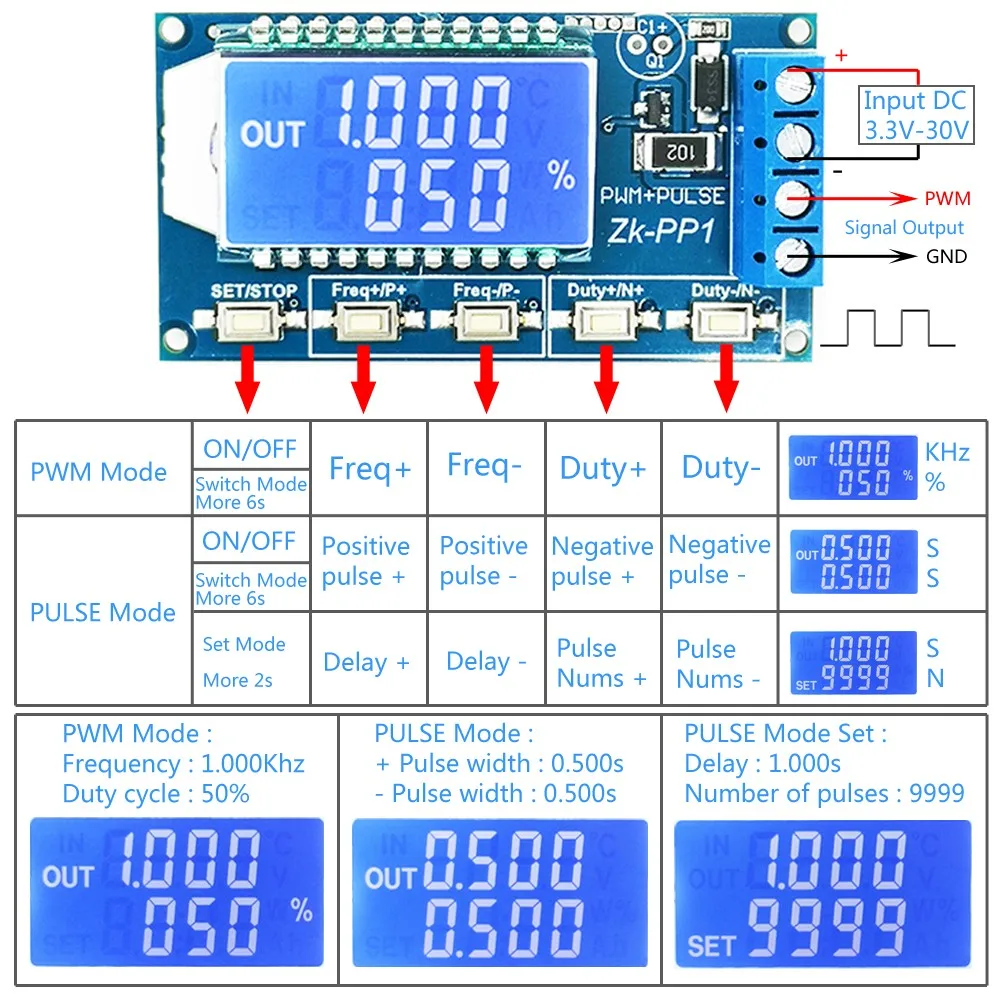

13556 ZK-PP1 Односторонний выход сигнала/ЖК-дисплей/двойной режим работы;

1. Описание: ZK-PP1 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсных и выходных уровнях. Поддерживает двойной режим: режим PWM и импульсный режим. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. Двойной режим: режим PWM и импульсный режим 2>. ЖК-дисплей высокой четкости 3>. Поддержка регулировки частоты 4>. Поддержка регулировки рабочего цикла 5>. Высокая точность обнаружения 6>. Поддержка функции отключения памяти 7>. 1-канальный выходной сигнал 8>. Поддержка обратной защиты 3. Параметры: 1>. Название продукта: ZK-PP1 PWM генератор сигналов 2>. Модель: ZK-PP1 3>. Рабочее напряжение: DC 3,3 V-30V 4>. Диапазон частот: 1 Гц ~ 150 кГц 5>. Точность частоты: 2% 6>. Диапазон рабочего цикла: 0.00%-100% 7>. Выходной ток: около 30 мА 8>. Количество импульсов: 1 ~ 9999 или бесконечное 9>. Время задержки: 0,000 s ~ 9999s 10>. Ширина импульса: 0,000 s ~ 9999s 11>. Точность времени: 1 мс 12>. Амплитуда выхода: то же, что и входное напряжение 13>. Рабочая температура:-40 ℃ ~ 85 ℃ 14> Рабочая влажность: 0% ~ 95% относительной влажности 15>. Размер: 60*32*13,5 мм 4. Режим работы: 1>. Режим ШИМ: частота, рабочий цикл 1,1>. Это режим PWM при отображении '%'. 1,2>. Заводской режим по умолчанию-режим PWM. 1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц. 1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного цикла для частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%. 1,5>. Короткое нажатие кнопки «остановка» для включения или отключения выхода. Оно включено, когда отображается символ «выход» слева. Отключено, если не отображается символ «выход», и модуль выпустит 0 В. 1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%. 1,7>. Режим работы переключателя: удерживайте кнопку «установить» около 6 секунд. Он входит в импульсный режим, если символ «%» исчезнет справа. 2>. Импульсный режим: ширина импульса, задержка, номер импульса 2,1>. Это режим PWM без символа дисплея '%'. 2,2>. Кнопка P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установить диапазон времени 0,000 s ~ 9999s. 2,3>. Кнопка N + и N-используются для установки времени для отрицательного времени ширины импульса. Отображается на второй линии. Заданный диапазон времени составляет 0,000 s ~ 9999s. 2,4>. Короткое нажатие кнопки «остановка» для включения или отключения выхода. Оно включено, когда отображается символ «выход» слева. Отключено, если не отображается символ «выход», и модуль выпустит 0 В. 2,5>. Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд, и отрицательную ширину импульса составляет 0,5 секунд. 2,6>. Нажмите кнопку «установить» в течение 2 секунд, чтобы установить количество импульсов и время задержки. На экране будет отображаться символ «установить» в левом нижнем углу. Примечание: один раз в этом режиме, выход будет отключен и выходной Пульс будет очищен. 2,7>. Кнопка P + и P-используются для установки времени задержки. Заданный диапазон времени составляет 0,000 s ~ 9999s. 2,8>. Кнопка N + и N-используются для установки количества импульсов. Диапазон набора-1 ~ 9999 или бесконечность. 2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей '----'). 2,10>. Автоматическое возвращение к импульсному интерфейсу нажатием кнопки «установить» в течение 2 секунд. 2,11>. Короткое нажатие кнопки «остановить», чтобы задержать установленное время и начать вывод установленного количества импульсов. 2,12>. Он будет автоматически выводить 0 В, если количество импульсов отправлено. Выход будет отключен и четкие номера импульса, если нажмите кнопку «остановить» во время выхода. 2,13>. Количество комплектных импульсов выводится каждый раз при включении модуля. 5. Практическое применение: 1>. ШИМ-Выход 20 кГц, 60%: выберите режим ШИМ. Набор частоту до 20,00 и длительным сроком службы до 060%. 2>. Выход включается 0,6 s, 0,2 s, бесконечный цикл: Выберите импульсном режиме. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов на '----'. 3>. Задержка 5s после включения или нажатия кнопки «остановить». Затем включите выход 0,6 s,OFF 0,2 s,infinite loop: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов на '----'. 4>. Задержка 5s после включения или нажатия кнопки «остановить». Затем выходной сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100. 5>. Задержка 5s после включения питания. Затем удерживайте выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов на '----'. 6. Используйте шаги: 1>. Подключение к источнику питания. 2>. Выберите режим работы в соответствии со следующей инструкцией. 3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров. 4>. Короткое или длинное нажатие кнопки «duty +» или «duty-» для установки параметров. 5>. Подключение к нагрузке.

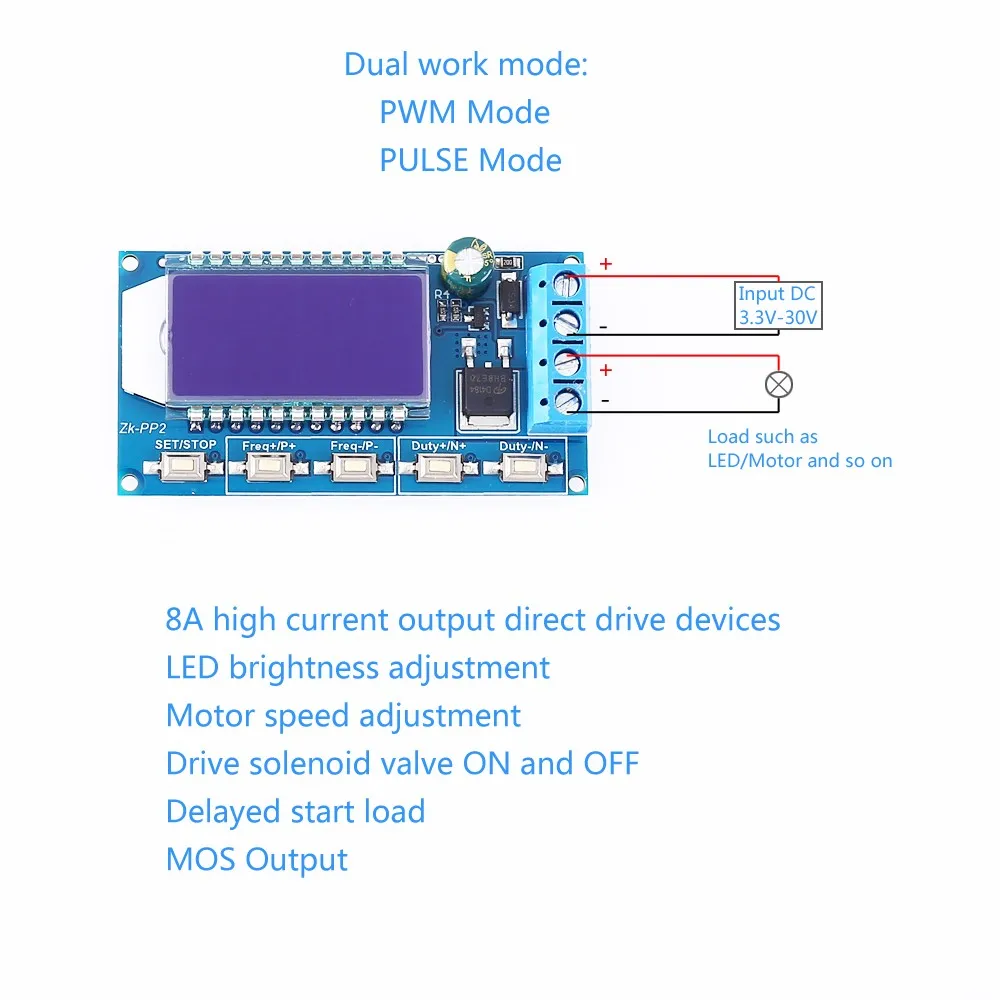

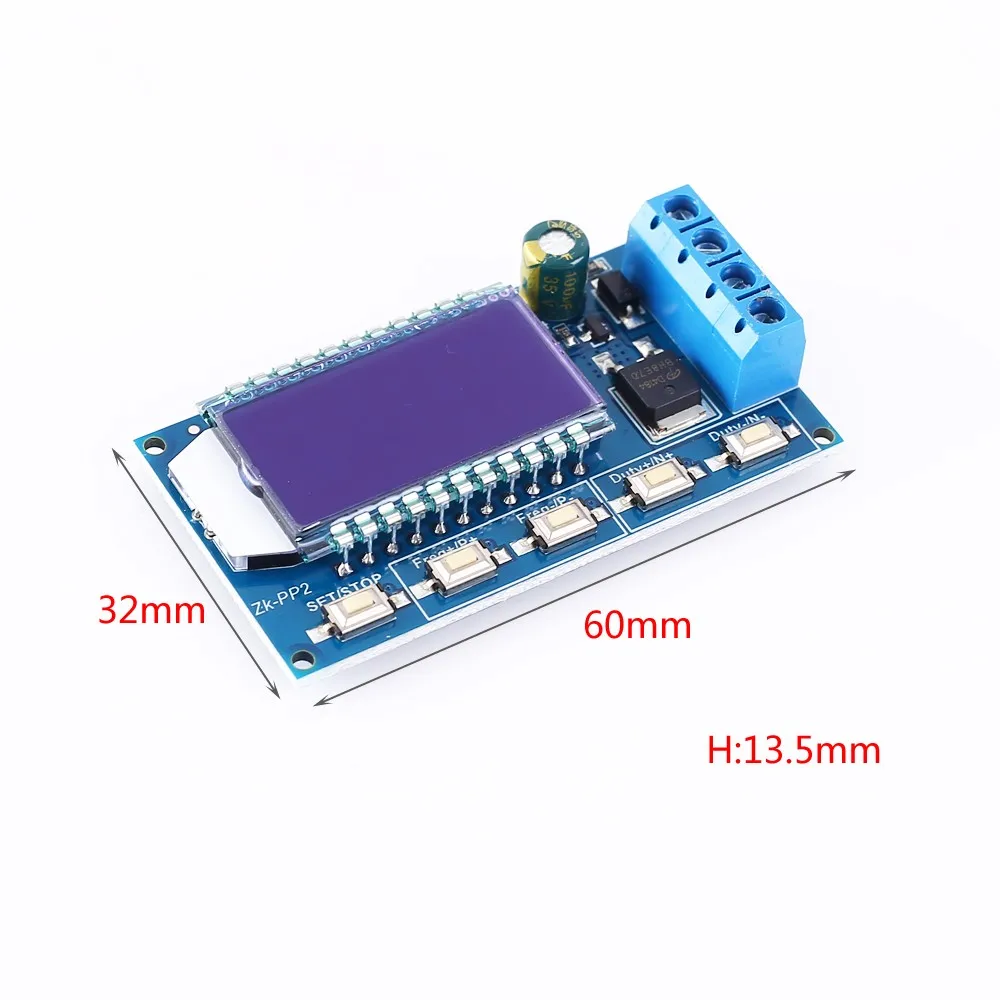

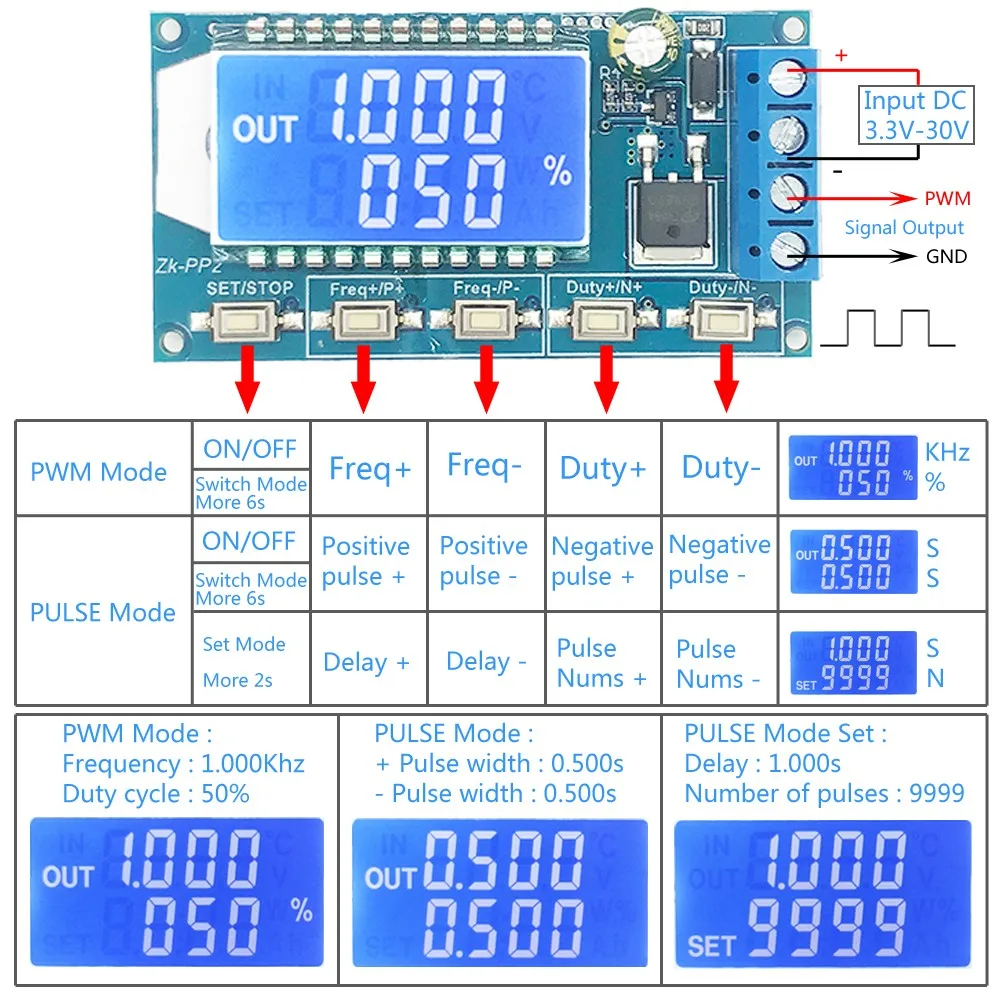

13557 ZK-PP2 Односторонний выход сигнала/ЖК-дисплей/двойной режим работы/высокий ток привода;

1. Описание: ZK-PP2 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсных и выходных уровнях. Поддерживает двойной режим: режим PWM и импульсный режим. Он поддерживает высокий ток и может быть непосредственно подключен к двигателю. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. Двойной режим: режим PWM и импульсный режим 2>. ЖК-дисплей высокой четкости 3>. Поддержка регулировки частоты 4>. Поддержка регулировки рабочего цикла 5>. Высокая точность обнаружения 6>. Поддержка функции отключения памяти 7>. 1-канальный выходной сигнал 8>. Поддержка обратной защиты 9>. Высокая выходная мощность тока 10>. Светодиодный/моторный/электромагнитный клапан с прямым приводом 3. Практическая сцена: 1>. Светодиодный регулировка яркости. Частота, рабочий цикл регулируется. 2>. Регулировка скорости двигателя. Частота, рабочий цикл регулируется. 3>. Привод электромагнитного клапана ВКЛ и ВЫКЛ. Автоматический цикл. Количество петель (или бесконечные петли) может быть установлен. Время задержки может быть регулируемым. 4>. Устройство управления включение и выключение. Проверьте надежность устройства. 5>. Задержка запуска нагрузки. Время задержки может быть установлено. Всегда на или прерывистый после задержки. 4. Параметры: 1>. Название продукта: ZK-PP2 PWM генератор сигналов 2>. Модель: ZK-PP2 3>. Рабочее напряжение: DC 3,3 V-30V 4>. Диапазон частот: 1 Гц ~ 150 кГц 5>. Контроль скорости двигателя: 20 кГц (обычно) 6>. Точность частоты: 2% 7>. Диапазон рабочего цикла: 0.00%-100% 8>. Выходной ток: менее 8А (MOS переключатель) 9>. Количество импульсов: 1 ~ 9999 или бесконечное 10>. Время задержки: 0,000 s ~ 9999s 11>. Ширина импульса: 0,000 s ~ 9999s 12>. Точность времени: 1 мс 13>. Амплитуда выхода: то же, что и входное напряжение 14>. Рабочая температура:-40 ℃ ~ 85 ℃ 15>. Рабочая влажность: 0% ~ 95% относительной влажности 16>. Размер: 60*32*13,5 мм 5. Режим работы: 1>. Режим ШИМ: частота, рабочий цикл 1,1>. Это режим PWM при отображении '%'. 1,2>. Заводской режим по умолчанию-режим PWM. 1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц. 1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного цикла для частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%. 1,5>. Короткое нажатие кнопки «остановка» для включения или отключения выхода. Оно включено, когда отображается символ «выход» слева. Отключено, если не отображается символ «выход», и модуль выпустит 0 В. 1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%. 1,7>. Режим работы переключателя: удерживайте кнопку «установить» около 6 секунд. Он входит в импульсный режим, если символ «%» исчезнет справа. 2>. Импульсный режим: ширина импульса, задержка, номер импульса 2,1>. Это режим PWM без символа дисплея '%'. 2,2>. Кнопка P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установить диапазон времени 0,000 s ~ 9999s. 2,3>. Кнопка N + и N-используются для установки времени для отрицательного времени ширины импульса. Отображается на второй линии. Заданный диапазон времени составляет 0,000 s ~ 9999s. 2,4>. Короткое нажатие кнопки «остановка» для включения или отключения выхода. Оно включено, когда отображается символ «выход» слева. Отключено, если не отображается символ «выход», и модуль выпустит 0 В. 2,5>. Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд, и отрицательную ширину импульса составляет 0,5 секунд. 2,6>. Нажмите кнопку «установить» в течение 2 секунд, чтобы установить количество импульсов и время задержки. На экране будет отображаться символ «установить» в левом нижнем углу. Примечание: один раз в этом режиме, выход будет отключен и выходной Пульс будет очищен. 2,7>. Кнопка P + и P-используются для установки времени задержки. Заданный диапазон времени составляет 0,000 s ~ 9999s. 2,8>. Кнопка N + и N-используются для установки количества импульсов. Диапазон набора-1 ~ 9999 или бесконечность. 2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей '----'). 2,10>. Автоматическое возвращение к импульсному интерфейсу нажатием кнопки «установить» в течение 2 секунд. 2,11>. Короткое нажатие кнопки «остановить», чтобы задержать установленное время и начать вывод установленного количества импульсов. 2,12>. Он будет автоматически выводить 0 В, если количество импульсов отправлено. Выход будет отключен и четкие номера импульса, если нажмите кнопку «остановить» во время выхода. 2,13>. Количество комплектных импульсов выводится каждый раз при включении модуля. 6. Практическое применение: 1>. ШИМ-Выход 20 кГц, 60%: выберите режим ШИМ. Набор частоту до 20,00 и длительным сроком службы до 060%. 2>. Выход включается 0,6 s, 0,2 s, бесконечный цикл: Выберите импульсном режиме. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов на '----'. 3>. Задержка 5s после включения или нажатия кнопки «остановить». Затем включите выход 0,6 s,OFF 0,2 s,infinite loop: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов на '----'. 4>. Задержка 5s после включения или нажатия кнопки «остановить». Затем выходной сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100. 5>. Задержка 5s после включения питания. Затем удерживайте выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов на '----'. 7. Используйте шаги: 1>. Подключение к источнику питания. 2>. Выберите режим работы в соответствии со следующей инструкцией. 3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров. 4>. Короткое или длинное нажатие кнопки «duty +» или «duty-» для установки параметров. 5>. Подключение к нагрузке.

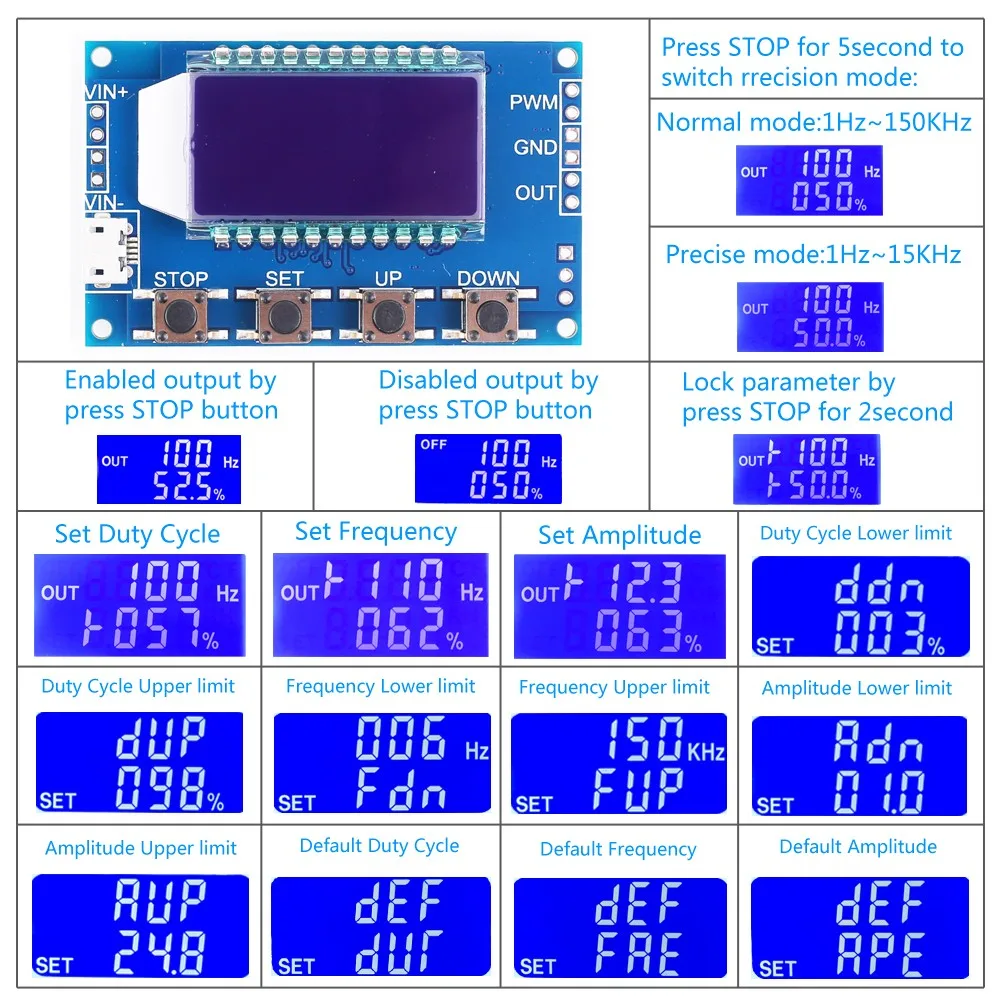

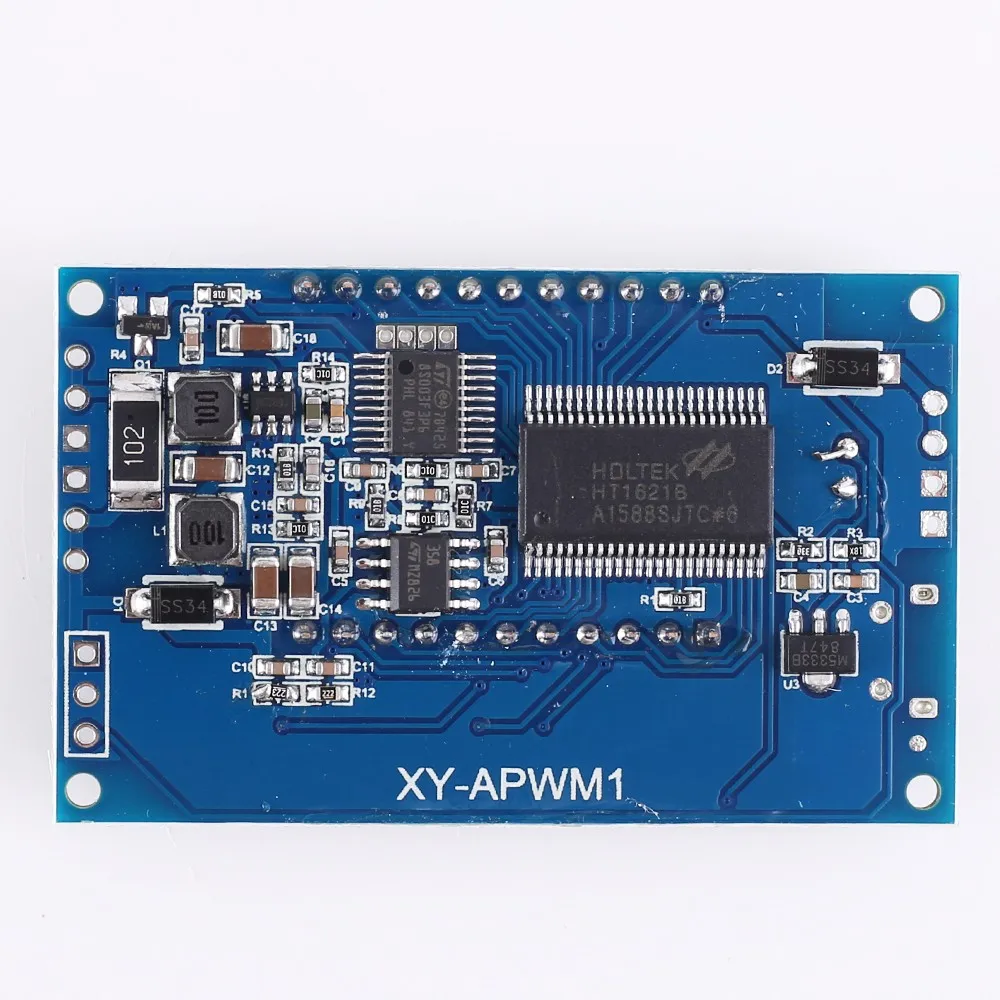

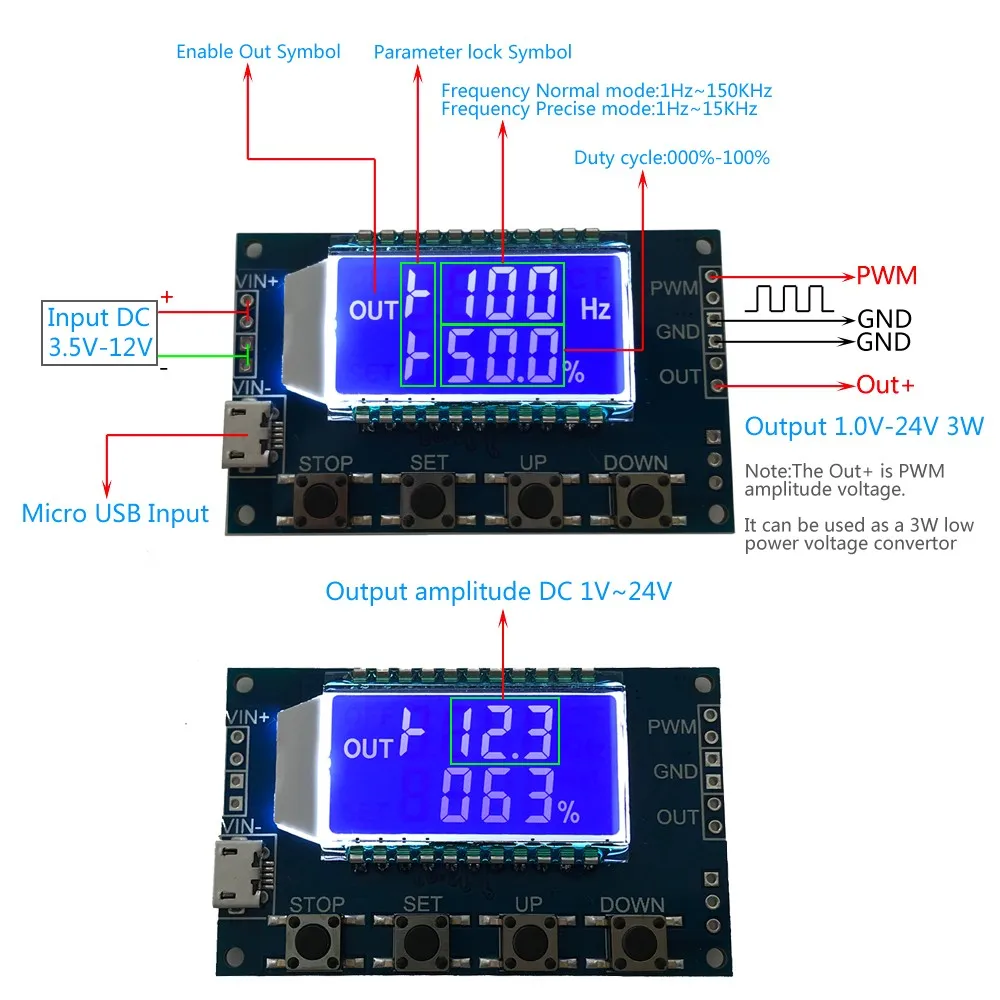

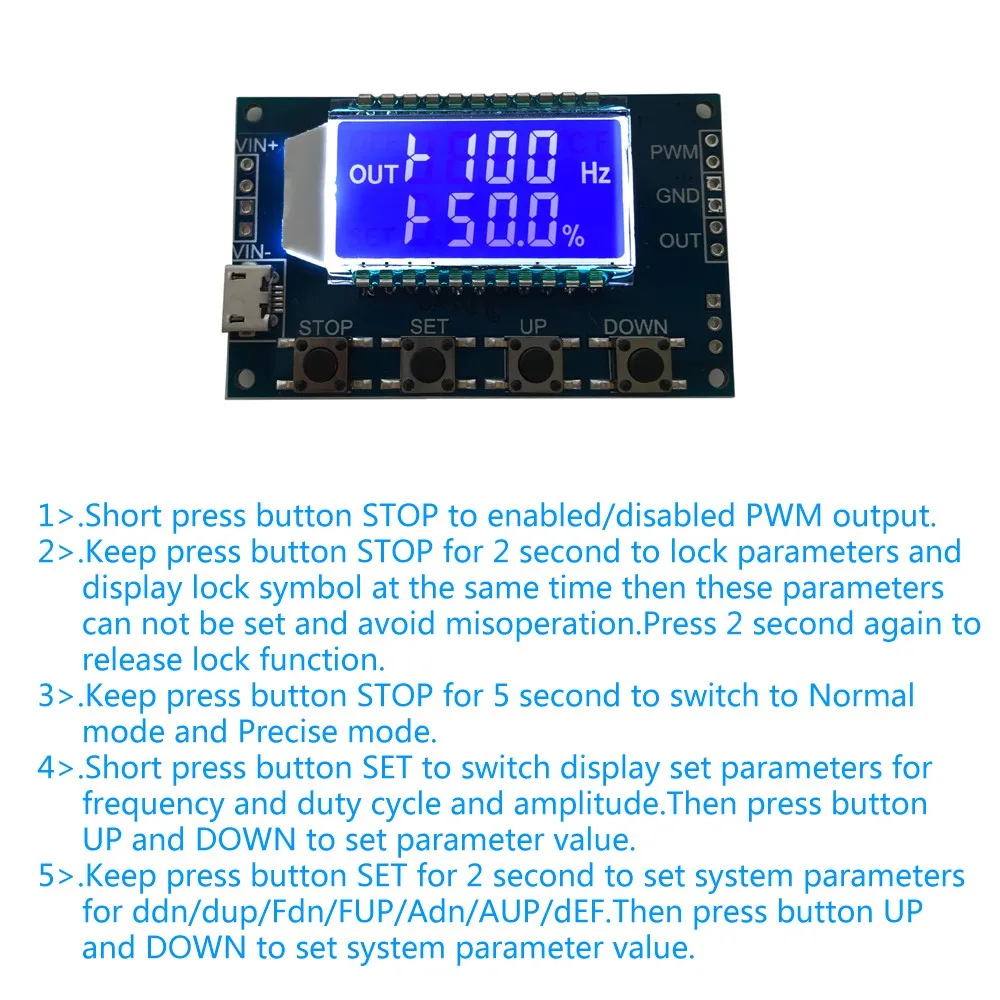

13647 XY-APWM1 односторонний сигнал/ЖК-дисплей/двойной точный режим/кнопка регулировки/;

1. Описание: XY-APWM1 генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. ЖК-дисплей высокой четкости 2>. Поддержка регулировки амплитуды 3>. Поддержка регулировки частоты 4>. Поддержка регулировки рабочего цикла 5>. Высокая точность обнаружения 6>. Поддержка функции отключения памяти 7>.1 канал ПВМ выход 8>. Двойной точный режим 9>. Поддерживает функцию блокировки, чтобы избежать неправильной работы 10>. Поддержка включения вывода 3. Параметры: 1>. Название продукта: XY-APWM1 PWM генератор сигналов 2>. Модель: XY-APWM1 3>. Работа Напряжение: DC 3,5 V-12V 4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц 5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц 6>. Точность частоты: 2% 7>. Точность рабочего цикла: 1% при нормальном режиме 8>. Точность рабочего цикла: 0.1% в точном режиме 9>. Диапазон рабочего цикла: 0.00%-100% 10>. Выходной ток: около 5-30 мА 11>. Амплитуда выхода: регулируемая 12>. Рабочая температура:-40 ℃ ~ 85 ℃ 13>. Рабочая влажность: 0% ~ 95% относительной влажности 14>. Размер: 57*35*9,5 мм 4. Настройка режима работы: 1>. Существует два режима работы, поэтому он имеет два диапазона частот. 2>. Нормальный режим: Частотный диапазон 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000%-100%. Точность рабочего цикла 1%. Диапазон выходной амплитуды-постоянный ток 1 В ~ 24 В. 3>. Точный режим: Частотный диапазон 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0.00%-100%. Точность рабочего цикла 0.1%. Диапазон выходной амплитуды-постоянный ток 1 В ~ 24 В. 4> удерживайте нажатой кнопку «остановить» в течение 5 секунд, чтобы переключиться в обычный режим и точный режим. 5. Описание кнопки: 1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд. 2>. Короткое нажатие кнопки «остановка» для включения/отключения PWM выхода. 3>. Удерживайте кнопку «остановить» в течение 2 секунд для блокировки параметров и отображения символа блокировки одновременно, после чего эти параметры нельзя установить и избежать неправильной работы. Нажмите 2 секунды снова, чтобы отпустить функцию блокировки. 4> удерживайте нажатой кнопку «остановить» в течение 5 секунд, чтобы переключиться в обычный режим и точный режим. 5>. Короткое нажатие кнопки «набор» для переключения параметров отображения частоты, рабочего цикла и амплитуды. Затем нажмите кнопку «вверх» и «вниз» для установки значения параметра. 6>. Удерживайте кнопку «установить» в течение 2 секунд для установки параметров системы для DN/dup/Fdn/FUP/Adn/AUP/dEF. Затем нажмите кнопку «вверх» и «вниз» для установки значения параметров системы. 6. Используйте шаги: 1>. Подключение к источнику питания. 2>. Установите обычный режим и точный режим. 3>. Задайте параметры частоты, рабочего цикла и амплитуды. 4>. Установите Системные параметры для DN/dup/Fdn/FUP/Adn/AUP/dEF, если необходимо установить. 5>. Удерживайте нажатие «стопа» в течение 2 секунд, чтобы зафиксировать заданные параметры. 6>. Тест. 7>. Нажмите кнопку «остановить», чтобы включить или выключить выход PWM. 8>. Извлеките питание и Подключите нагрузку для использования модуля.

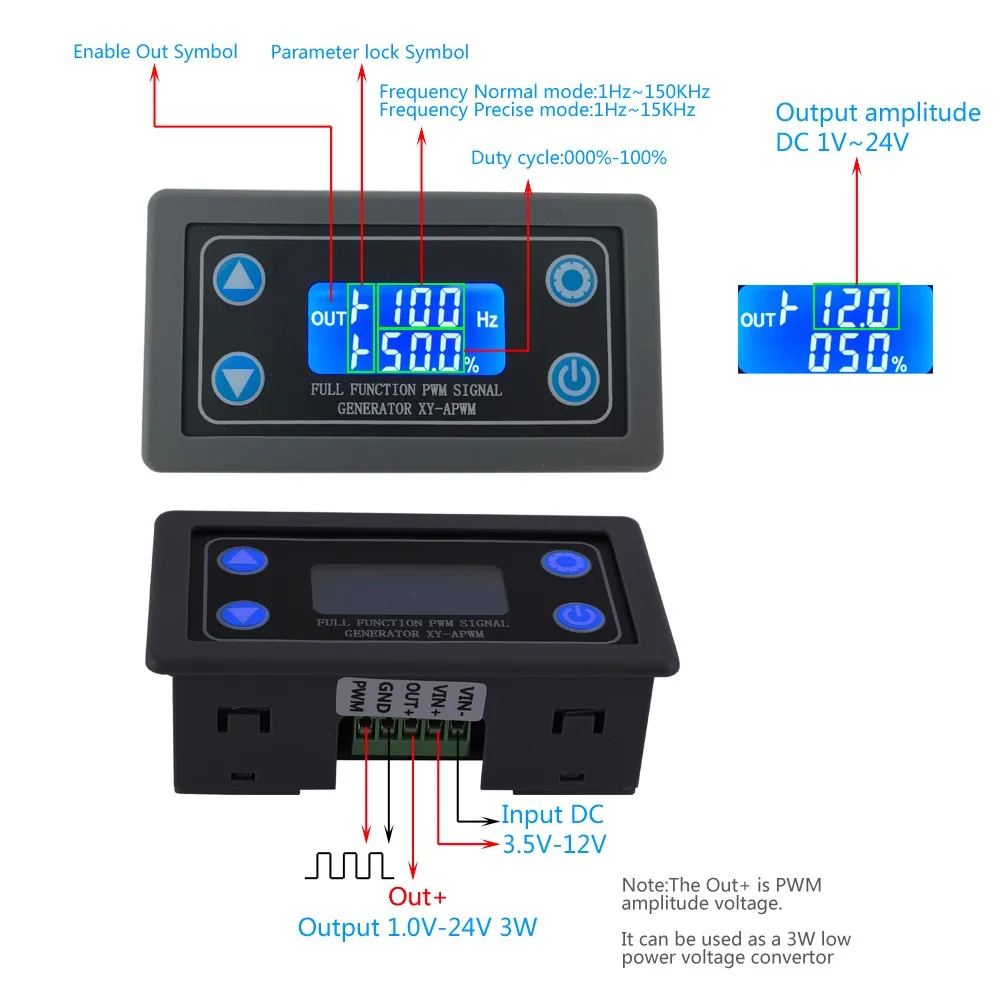

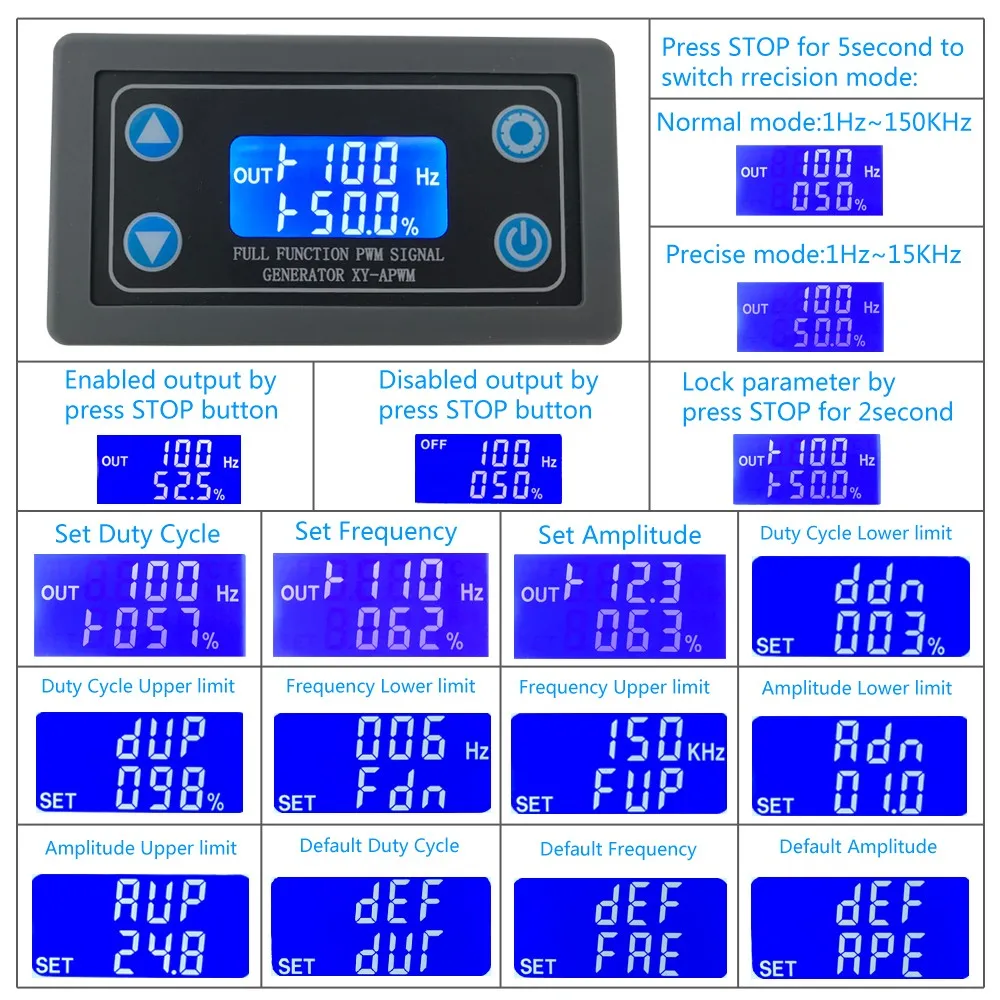

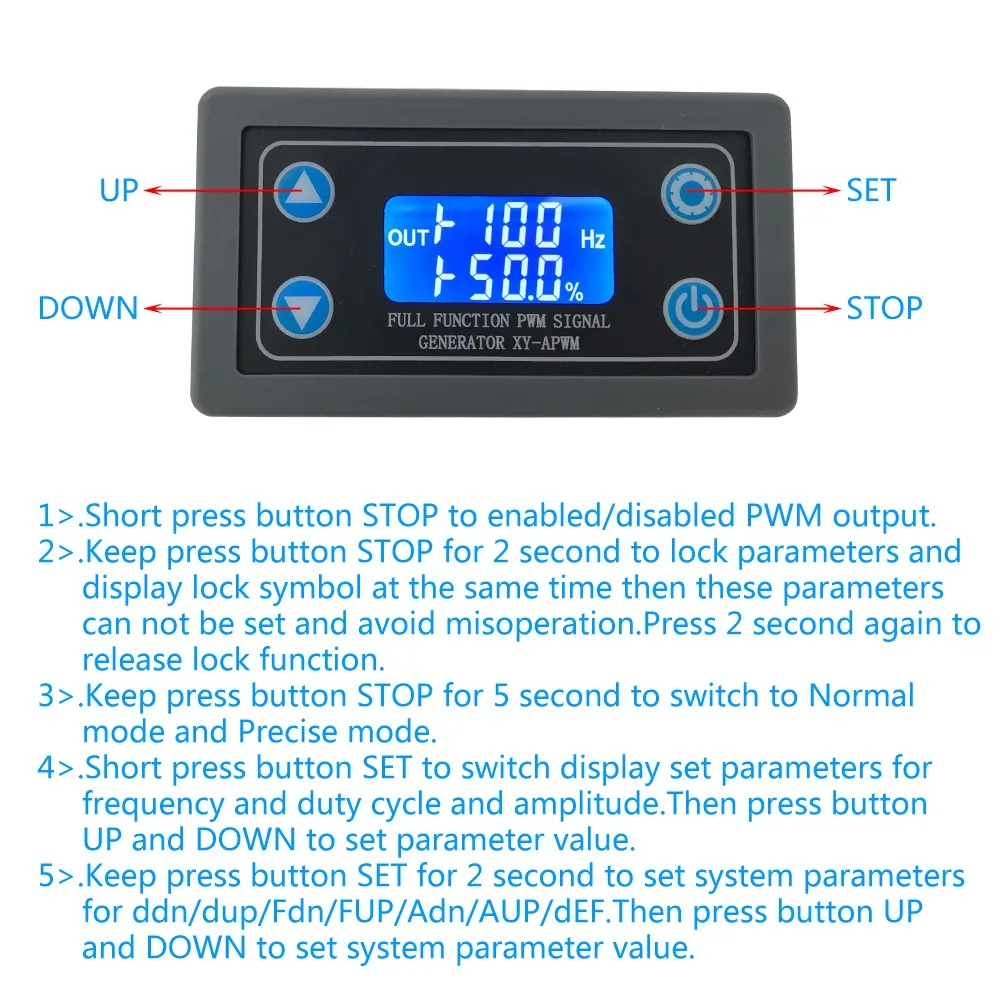

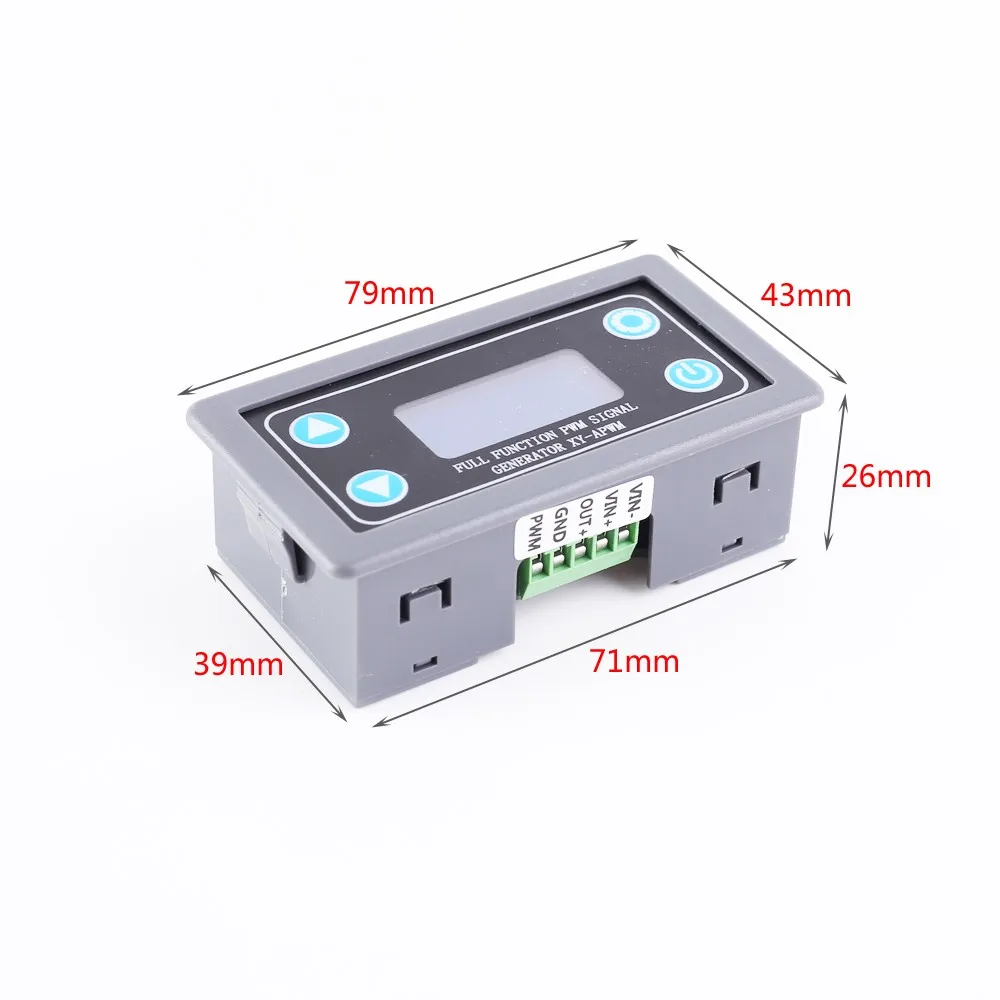

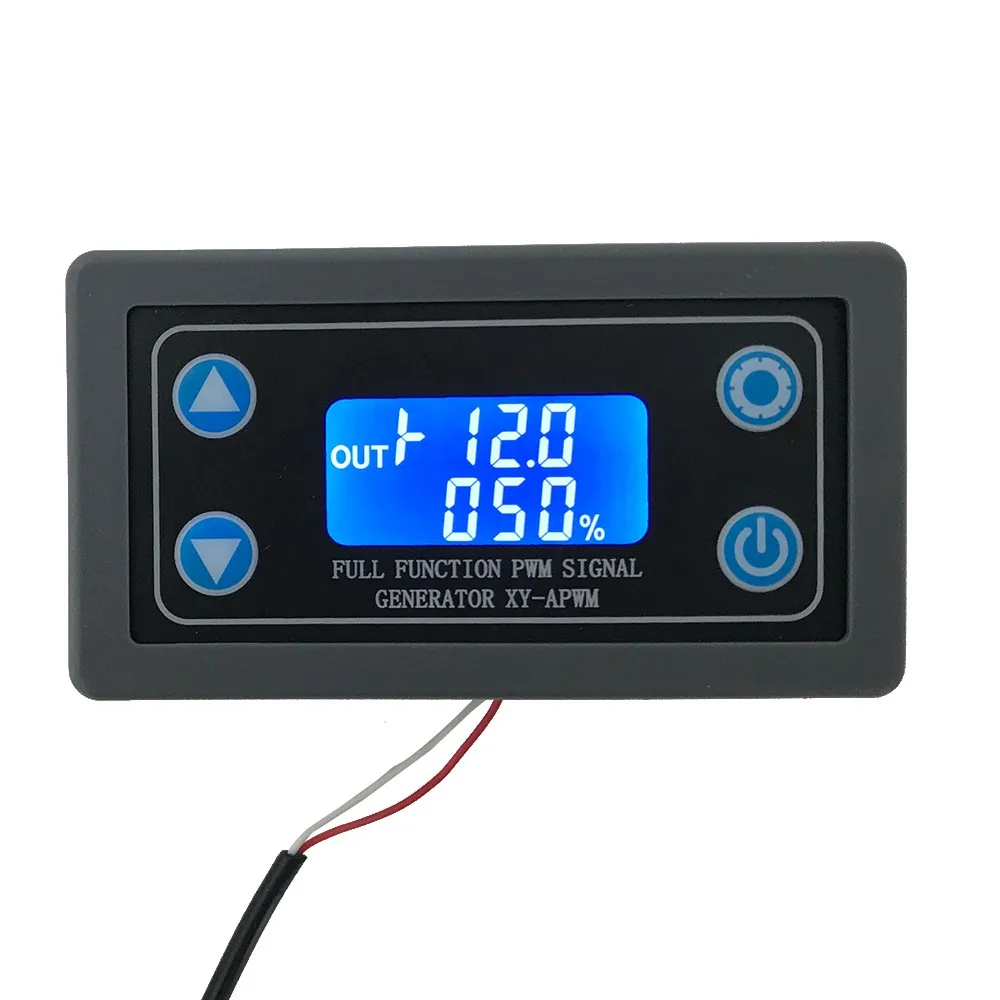

13648 XY-APWM выход сигнала на один канал/ЖК-дисплей/с корпусом/двойной прецизионный режим/кнопка регулировки/;

1. Описание: XY-APWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. ЖК-дисплей высокой четкости 2>. Поддержка регулировки амплитуды 3>. Поддержка регулировки частоты 4>. Поддержка регулировки рабочего цикла 5>. Высокая точность обнаружения 6>. Поддержка функции отключения памяти 7>.1 канал ПВМ выход 8>. Двойной точный режим 9>. Поддерживает функцию блокировки, чтобы избежать неправильной работы 10>. Поддержка включения вывода 11>. Корпус из АБС-пластика 3. Параметры: 1>. Название продукта: XY-APWM PWM генератор сигналов 2>. Модель: XY-APWM 3>. Работа Напряжение: DC 3,3 V-12V 4>. Частотный диапазон (нормальный режим):1 Гц ~ 150 кГц 5>. Диапазон частот (точный режим):1 Гц ~ 15 кГц 6>. Точность частоты: 2% 7>. Точность рабочего цикла: 1% при нормальном режиме 8>. Точность рабочего цикла: 0.1% в точном режиме 9>. Диапазон рабочего цикла: 0.00%-100% 10>. Выходной ток: около 5-30 мА 11>. Амплитуда выхода: регулируемая 12>. Рабочая температура:-40 ℃ ~ 85 ℃ 13>. Рабочая влажность: 0% ~ 95% относительной влажности 14>. Размер: 79*43*26 мм
