HF20A HF 1 5 30 МГц 100 Вт полнодиапазонная Коротковолновая антенна проводные антенны

Эта антенна первоначально пришла из-за границы. Описание этой антенны за рубежом: «она широко используется в военных, водном и других аварийных коммуникациях. Антенна хорошо скрывает и легко настраивается. Не нужно отлаживать или регулировать. Он может работать при температуре не выше 1,5-30 МГц. Коротковолновая полнодиапазонная работа, 0-500 км без слепых зон, эффективное расстояние, эквивалентное перевернутой v-образной антенне, эффективная связь в пределах 1000 км».

Этот продукт особенно подходит для тех, кто не идеален для городских эрекционных мест, настолько мал, что не может даже быть установлен, и тех, кто не может выйти на крышу, потому что он может быть использован в любом месте, таких как крыша, балкон, подоконник, поле и т. Д. Форма эрекции, Может быть горизонтальным, перевернутым v, треугольником, рамой, серпантином, складным, оконным наклонным и т. д., и это невидимая эрекция.

Это более удобно при монтаже на открытом воздухе. Это достаточно, чтобы найти ветке дерева с длиной более 0,5 метров на обочине и Поддержка антенна по своему желанию. Географическое расположение не может выпрямить антенну, и нет никаких проблем, просто позвольте антенне обойти «s» тип также возможен, антенна может быть настроена в течение 1 минуты! Это хороший помощник для наружных радиостанций и специальных радиостанций!

Эта антенна очень удобна в настройке. Он может быть настроен одним человеком за 1 минуту, и антенна не должна быть отлажена. Стоячей волны от 1,5 МГц до 30 МГц очень идеально. Нет строгие требования по высота от земли, которая является 0,5 метра над землей. Выше будет работать. Я также люблю использовать его в качестве qso для наружной стойки! Удобство!

Многие друзья HAM сообщили, что HF20A наклонен под углом 10 градусов с типом кадра, и эффект связи хорош. Особенно представителем является треугольное окно BG7YB (Hainan Haikou), наклоненное к большому дереву внизу. Эффект связи сопоставим с коротковолновой ягой, звук громкий и полный, сигнал заблокирован, и сигнал гром в пределах 1000 км! Необычайно!

Параметр антенны

1. Максимальная мощность: 200 Вт, средняя мощность: 100 Вт

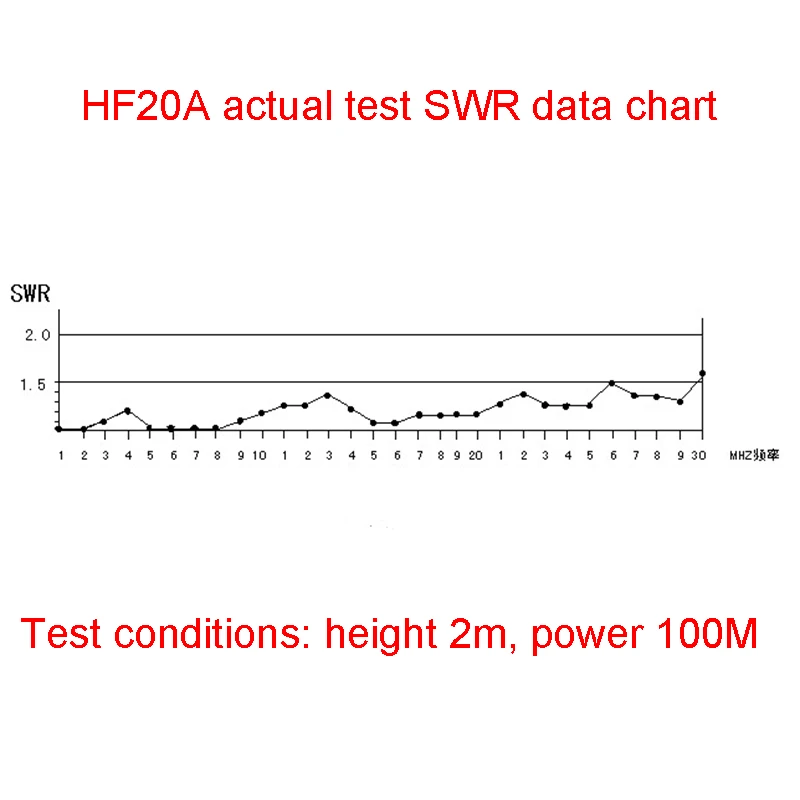

2. Рабочая частота: 0,5-30 МГц, SWR <2,0

3. Стандартный вибратор: 20 метров

4. Вибратор Материал: 1-1,5 мм многожильный медный провод с сердечником

5. Гвоздь из нержавеющей стали: 2 шт. (самостоятельно)

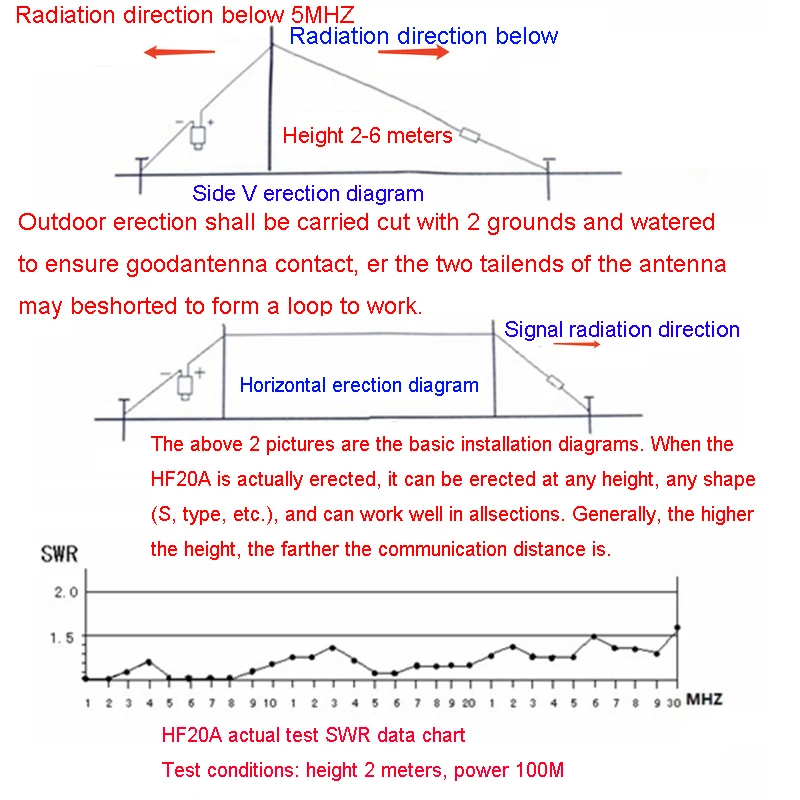

Фактическая подсказка установки

1. Крыша фиксируется в течение длительного времени. Нет необходимости использовать наземный якорь при установке. Подключите два хвостовых конца антенны непосредственно с помощью одного провода для подключения двух хвостовых концов или непосредственно Подключите два хвостовых конца непосредственно. SWR идеально, просто и практично. (Основное условие для работы этой антенны заключается в том, что два хвоста должны образовывать непрямую или прямую петлю для работы)

2. При фактическом использовании на открытом воздухе, если якорь не находится в хорошем контакте, антенна не образует петлю, и SWR будет высоким. Вы можете налить воду на якорь земли, чтобы создать хорошую цепь для земли, чтобы понизить SWR. Если наземный якорь не может использоваться в области скалы, два хвостовых конца антенны могут быть непосредственно подключены и использованы для формирования «треугольника» и других форм для работы.

3. Как правило, высота антенны будет влиять на его эффективность излучения и расстояние. Как правило, антенна немного выше, угол больше, излучение будет лучше, расстояние будет далеко, слепая зона будет больше, установка будет ниже, или угол будет меньше. Радиация почти одинаковая, расстояние связи близкое, а слепое пятно меньше.

4. Длина вибратор немного влияет на SWR. Теоретически чем дольше вибратор, тем выше эффективность излучения. 5. При использовании для долгосрочного фиксированного использования, необходимо сделать антикоррозийную обработку винта. Его можно наносить маслом, чтобы предотвратить ржавчину винта и водонепроницаемость (водонепроницаемая внутренняя часть антенны и привести к повреждению)

Список доставки

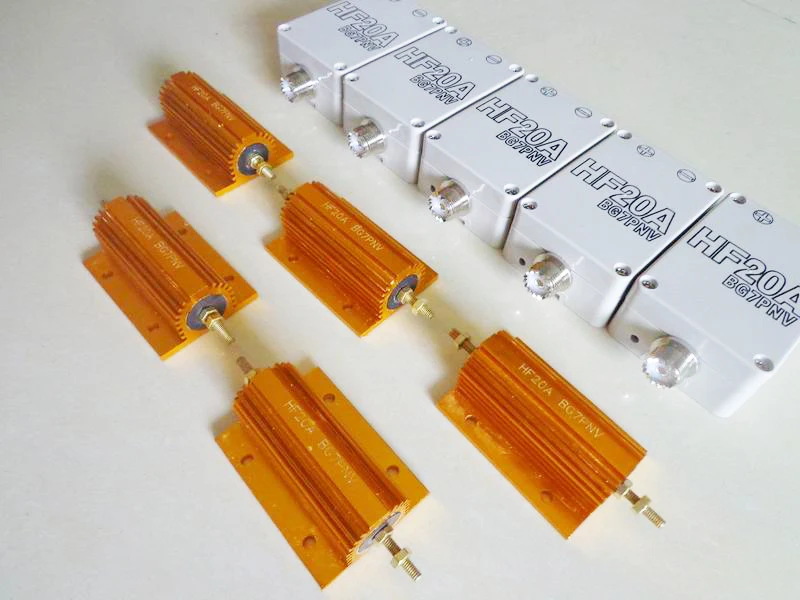

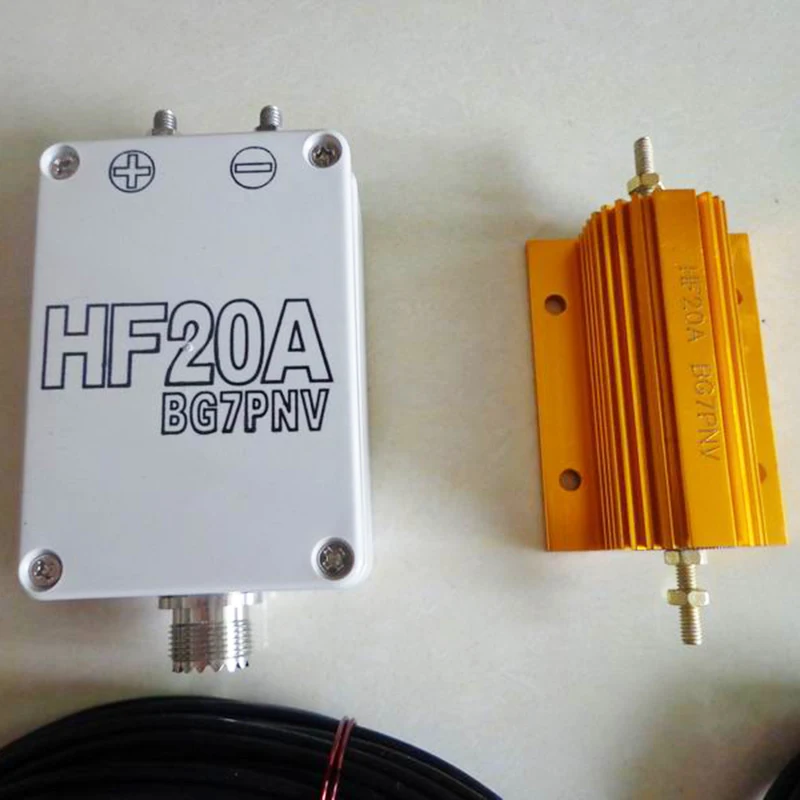

1. Специальный балун HF20A: 1 (белая маленькая коробка)

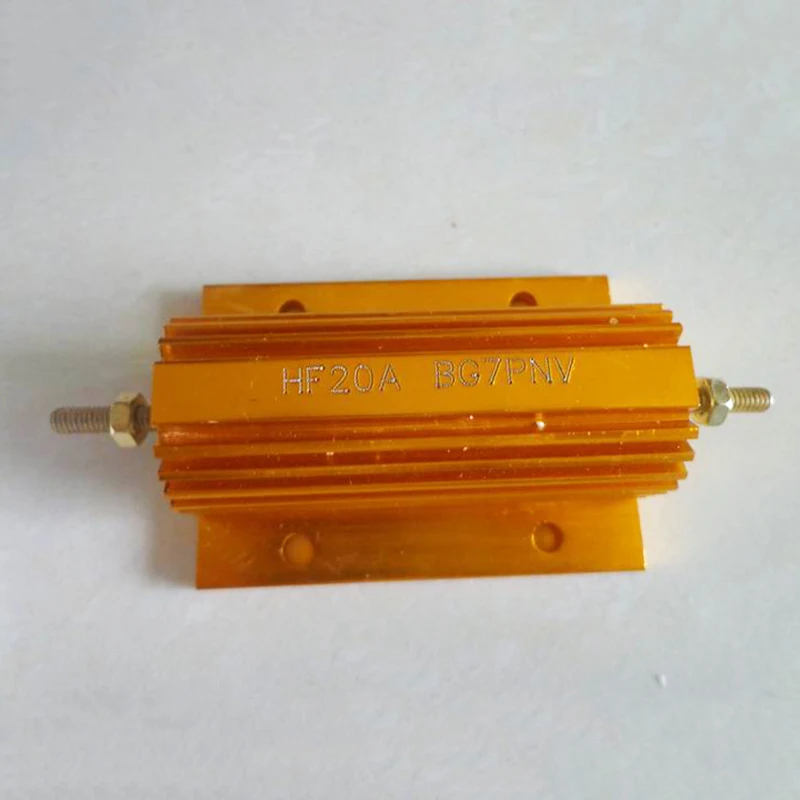

2. HF20A специальные детали: 1 (корпус из Золотого Металла)

3. Вибратор: 20 метров 1 (главный вибратор запуска), 1,5 м * 2 (свинец)

4. Руководство: 1 шт.
