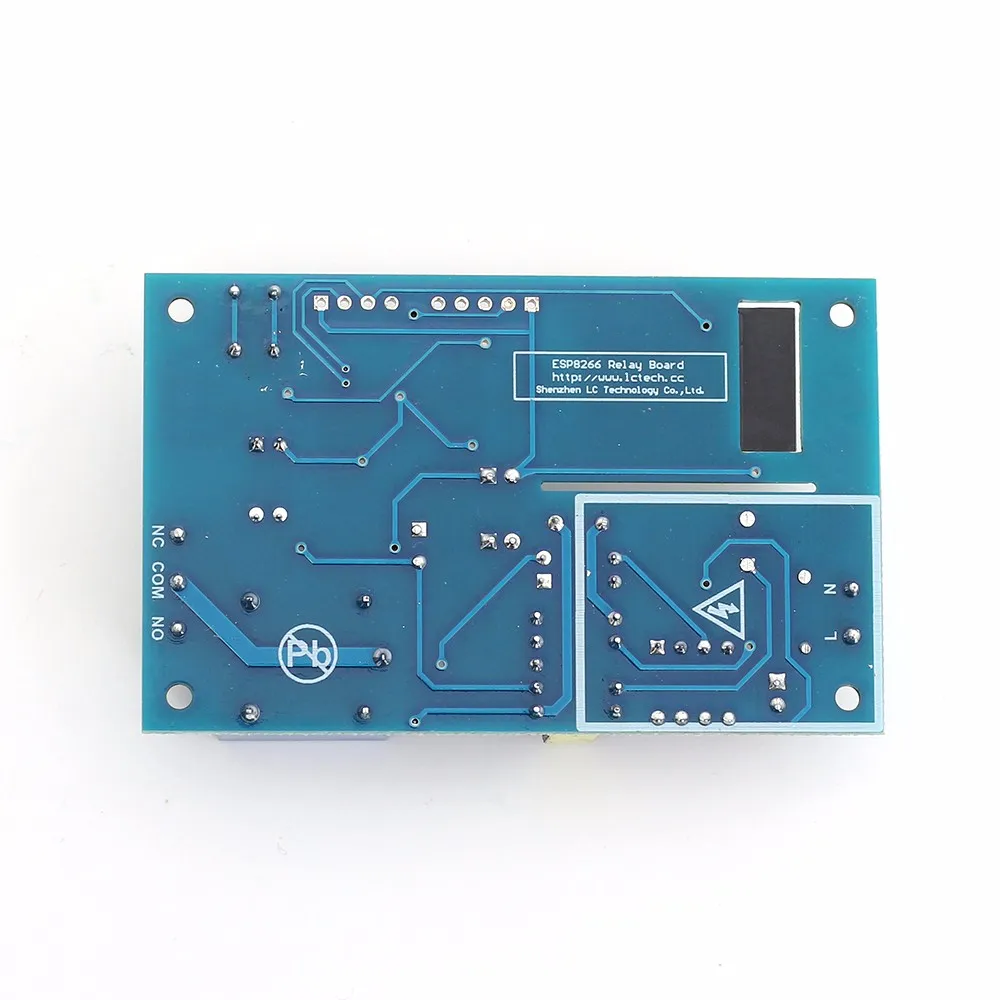

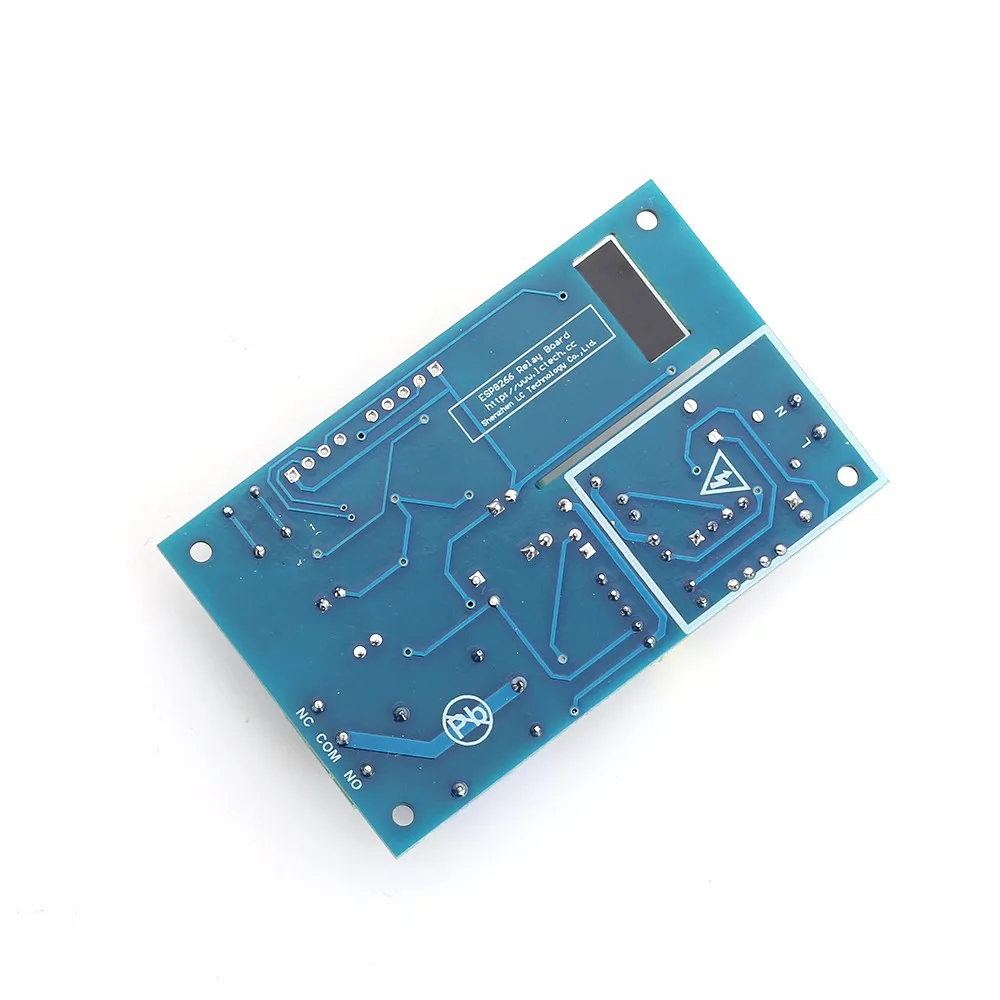

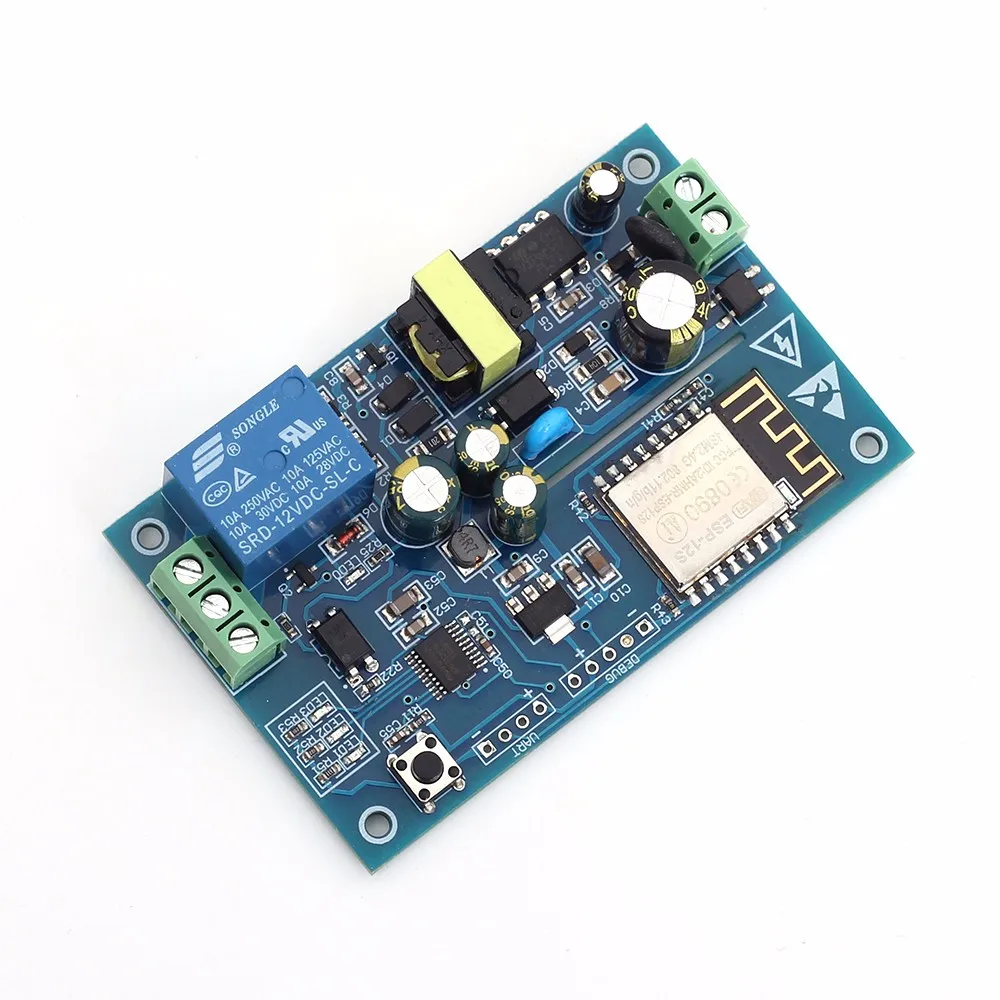

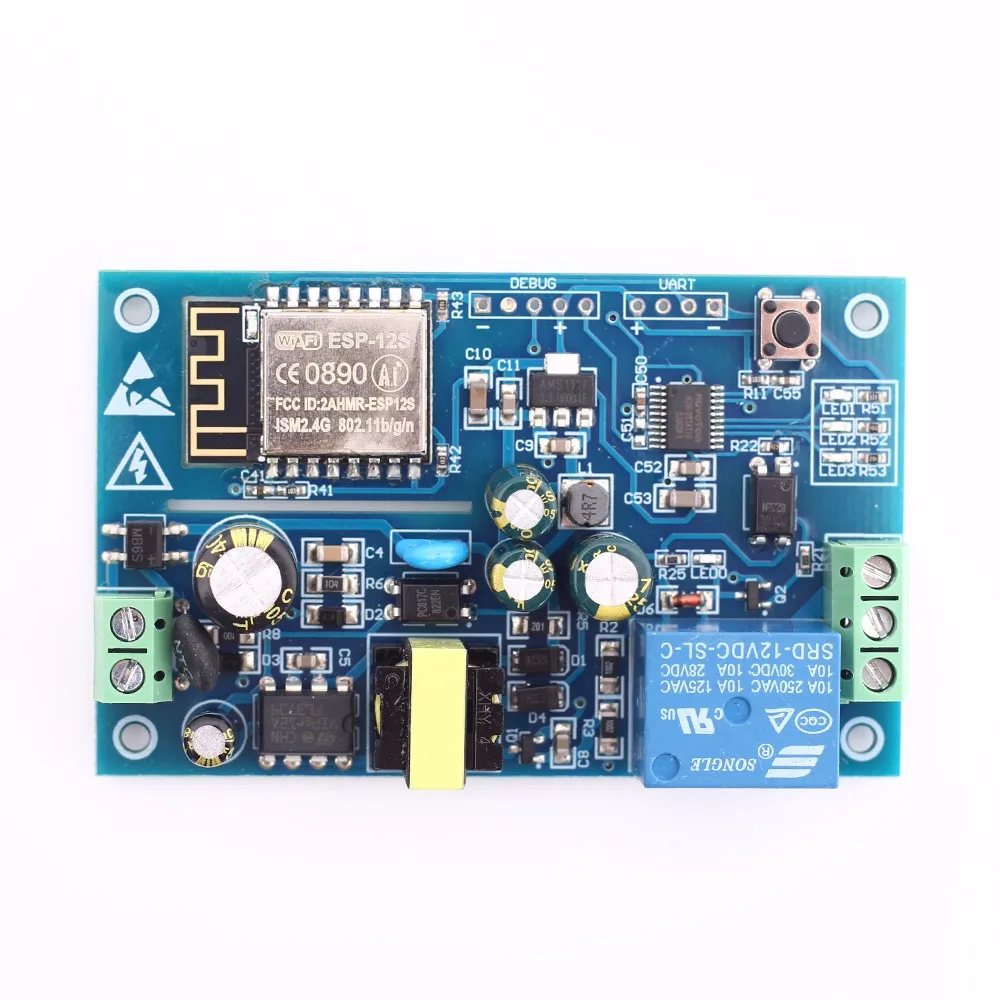

AC 220V ESP8266 WIFI релейный переключатель пульт дистанционного управления Умный дом IOT

AC 220V ESP8266 WIFI релейный переключатель пульт дистанционного управления Умный дом IOT

Пользователь Maunal

Http://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/13345.rar

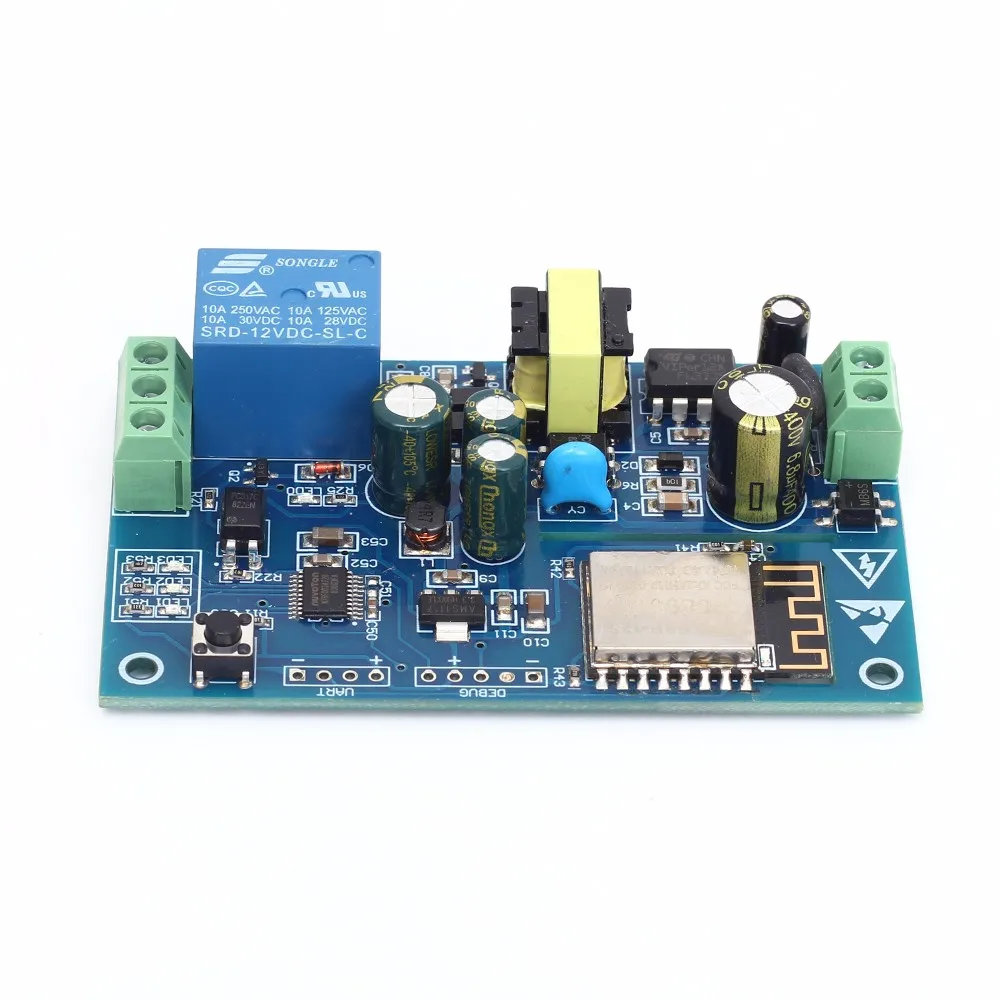

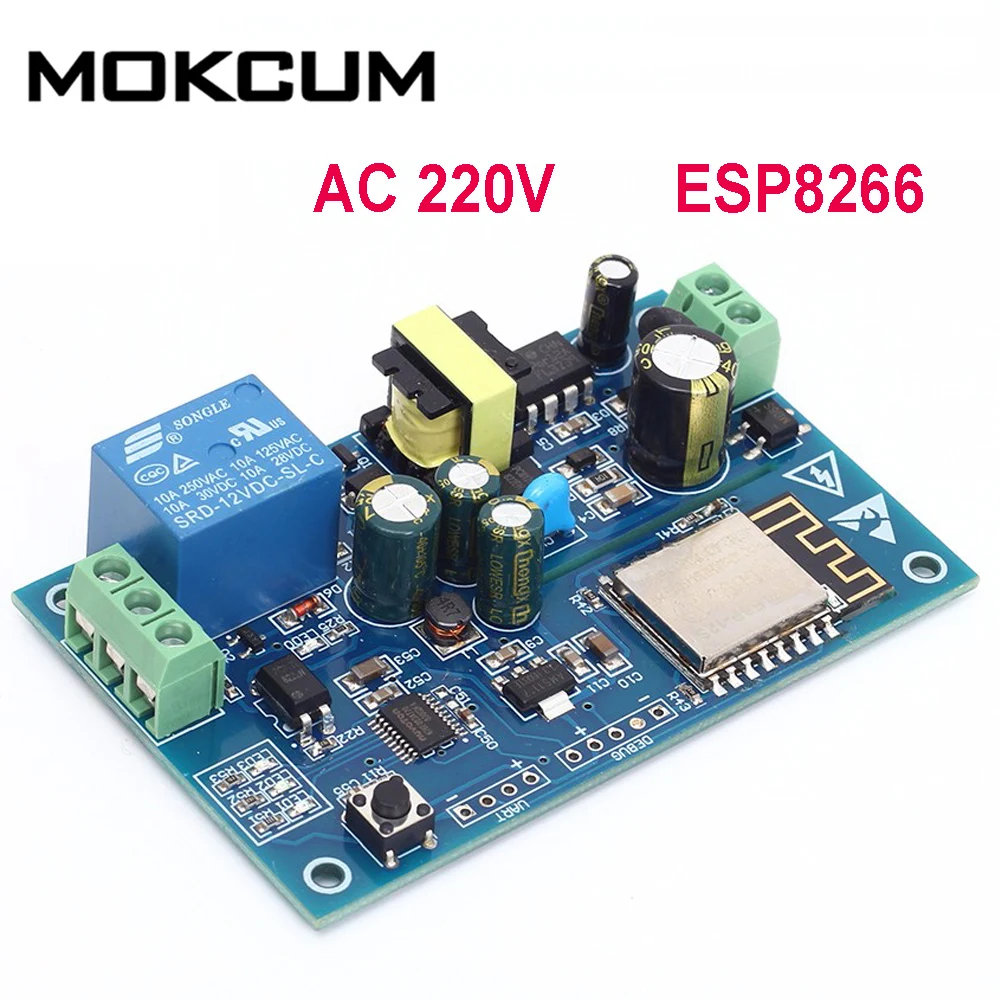

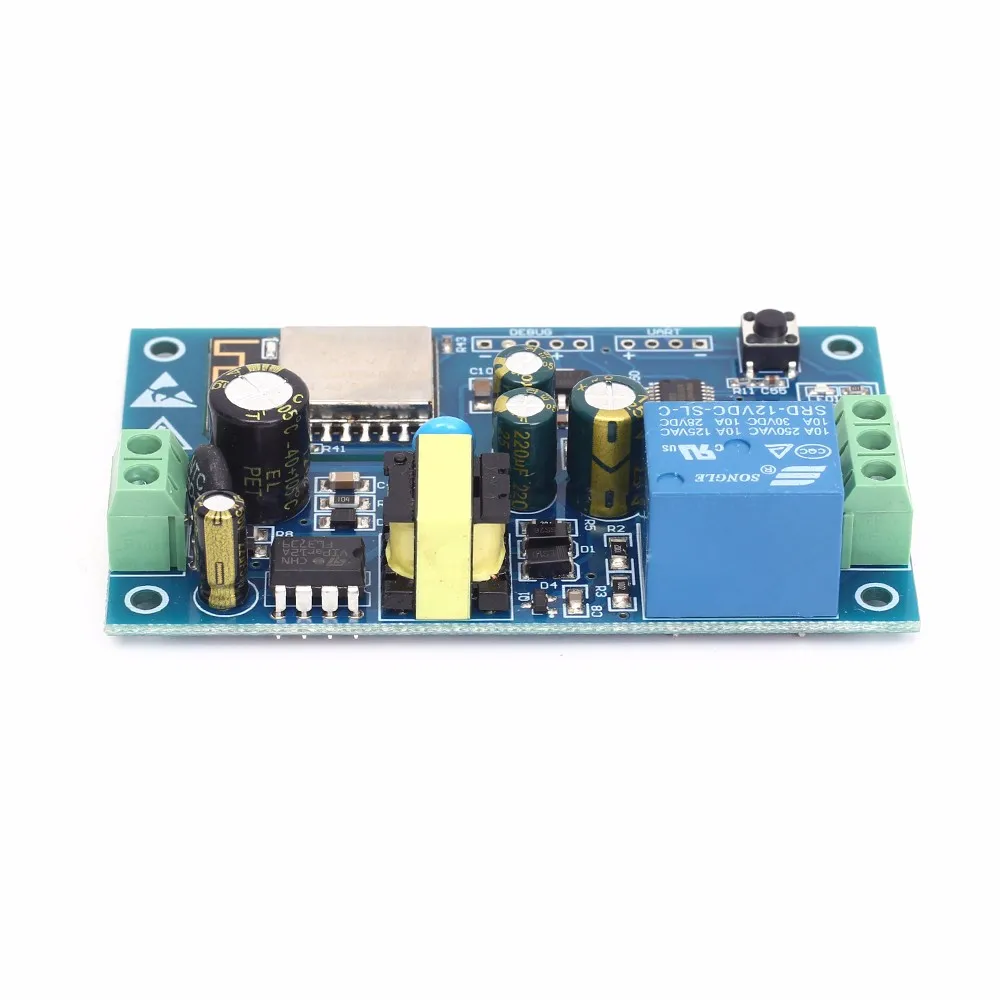

220 В переменного тока, реле WIFI, пульт дистанционного управления, умный дом ESP8266, релейный модуль

1. Описание:
LC 220V один модуль WIFI реле канала перенес ESP8266 WIFI модуль и зрелый 8 бит MCU, с профессиональным переключением цепи питания. Он может управлять реле с помощью приложения Android phone в локальной сети (LAN). Легко установить.
2. Особенности:
1>. Интегрированный дизайн;
2>. Дистанционное управление с помощью приложения;
3>. Источник питания переменного тока 85 ~ 264 В;
4>. На борту высокого качества MCU и ESP8266 WIFI модуль;
5>. Поддержка двух режимов работы:
Режим 1: мобильный телефон переносит WIFI модуль напрямую;
Режим 2: мобильный телефон и WIFI модуль переносят роутер вместе;
6>. Расстояние передачи:
В открытой среде, когда мобильный телефон переносит модуль WIFI, максимальное расстояние передачи составляет 100 м;
Когда модуль Wi-Fi и сотовый телефон несут на маршрутизаторе в то же время расстояние передачи сигнала зависит от сигнала маршрутизатора;
7>. Используйте технологию Smartconfig для завершения конфигурации учетной записи и пароля модуля Wi-Fi ESP8266 в мобильном приложении. Настроенная учетная запись и пароль будут запоминаться после выключения питания;
8>. IC источника питания от ST оригинального завода может быть непосредственно подключен к муниципальной мощности, и он имеет широкий диапазон входного напряжения: 85 В-264 В переменного тока, стабильный выход напряжения постоянного тока, обеспечение стабильной работы контрольной части;
9>. Плата содержит 220V,10A/250V AC 10A/30V DC Songle оригинальный реле, который может непрерывно поглощать 100000 раз, с защитой от тока диода и короткое время отклика;
10>. Материал PCB и производственный процесс соответствуют стандартам RoHS;
11> бортовой светодиодный индикатор реле, режим и Рабочий СВЕТОДИОДНЫЙ индикатор статуи;
12>. Защищены UART интерфейс отладки и MCU порт загрузки для программы.
3. Параметры:
1>. Название продукта: AC 220V WIFI релейный переключатель модуль дистанционного управления
2>. Номер продукта: ESP8266 релейная плата
3>. Рабочее напряжение: 85 В-264 В переменного тока
4>. Рабочая температура:-20 ℃ ~ 85 ℃
5>. Рабочая влажность: 0% ~ 95% относительной влажности

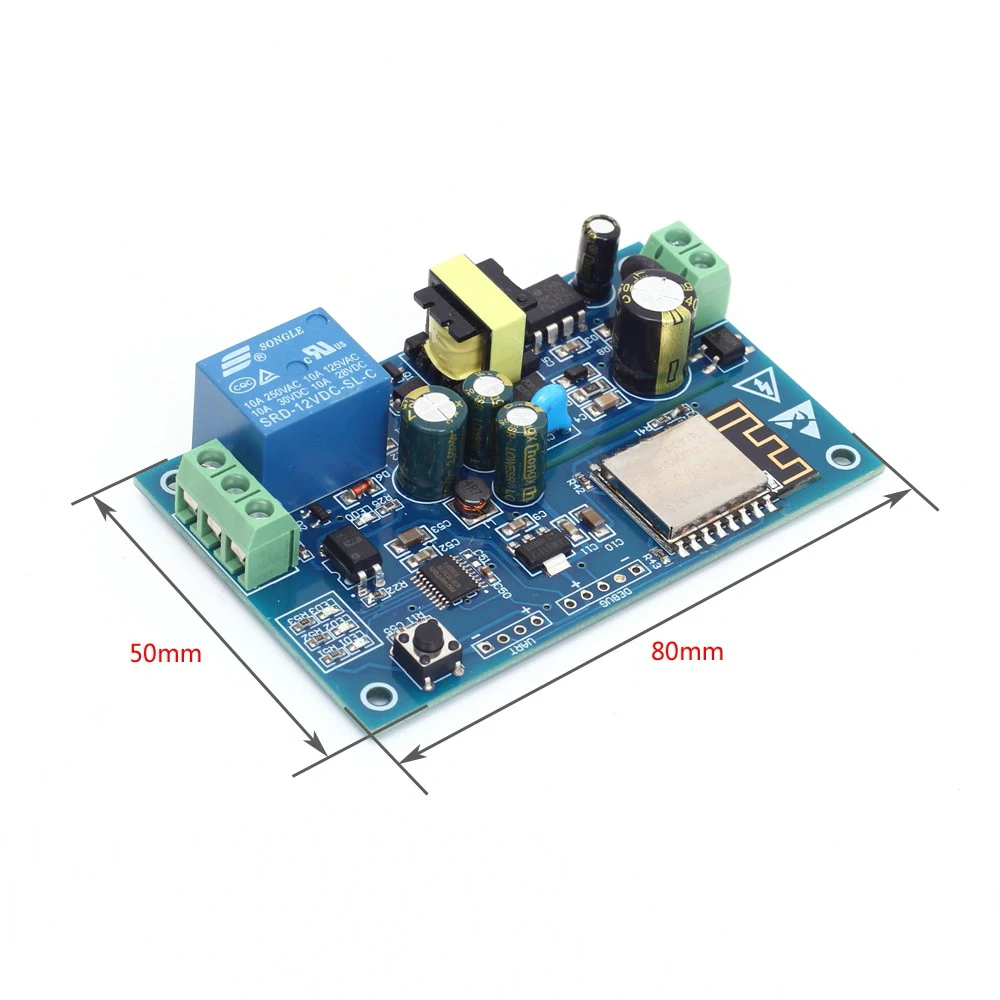

6>. Размер: 80*50*22 мм

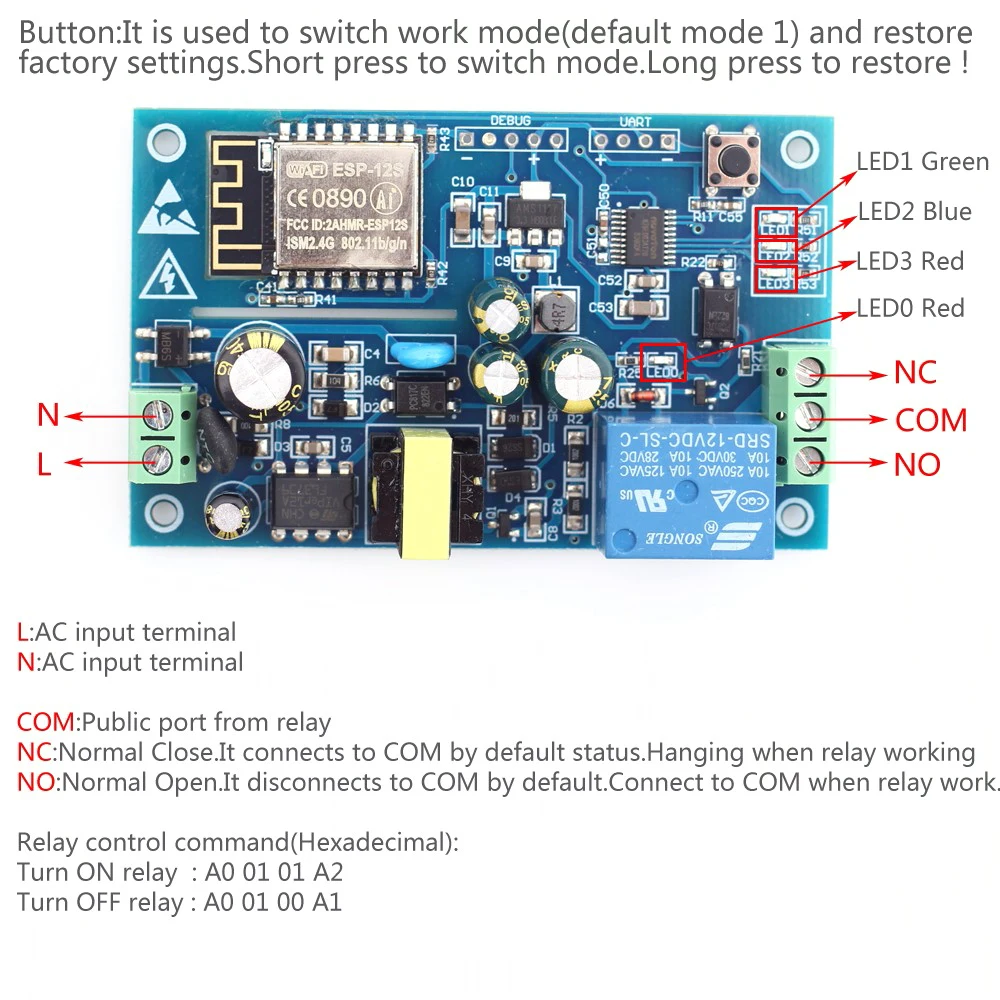

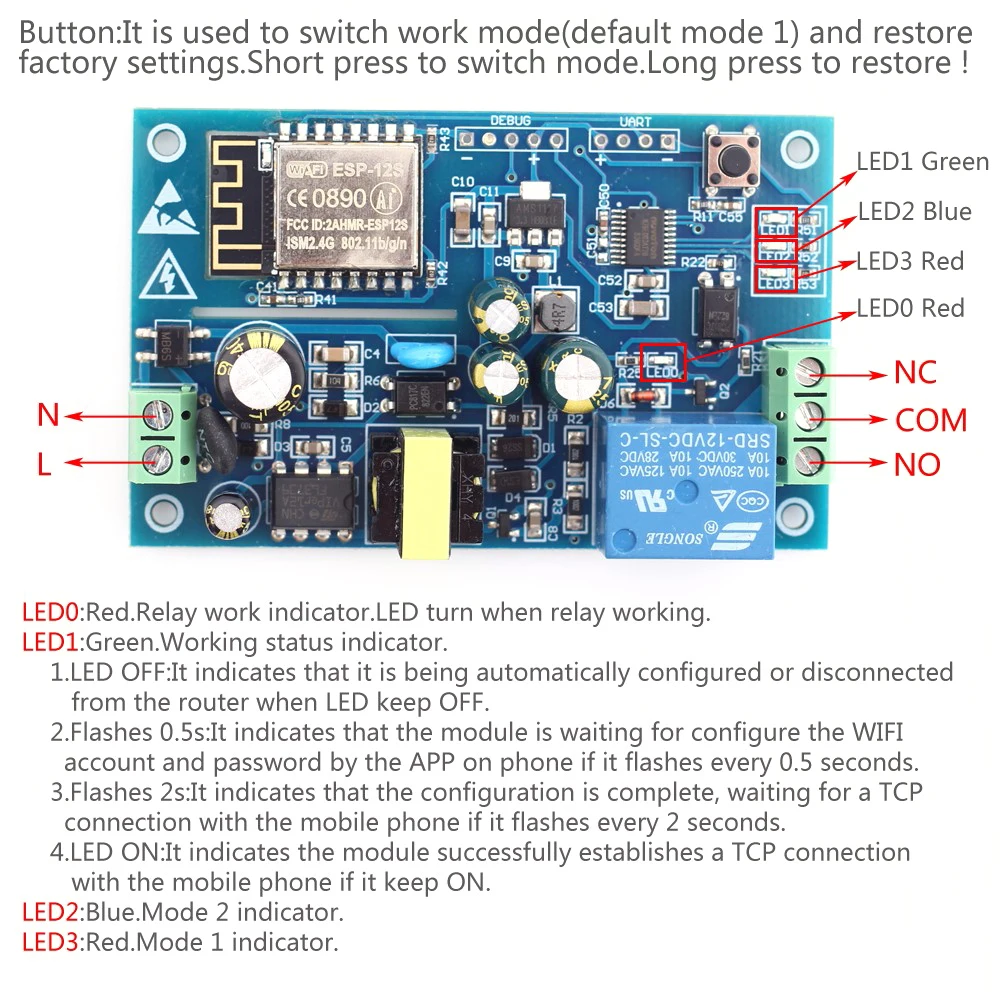

4. Описание порта:
1>.L: входной терминал переменного тока
2>.N: входной терминал переменного тока
3>. Кнопка: используется для переключения режима работы (режим по умолчанию 1) и восстановления заводских настроек. Короткое нажатие для переключения режима. Длительное нажатие для восстановления!
4>. Светодиодный индикатор 0: красный. Индикатор работы реле. Светодиодный индикатор поворота при работе реле.
5>.LED1: зеленый. Индикатор рабочего состояния.
5,1>. Светодиодный ВЫКЛ: это означает, что он автоматически настраивается или отключен от маршрутизатора, когда светодиодный индикатор выключен.
5,2>. Вспышки 0.5s: это означает, что модуль ждет настроить WI-FI учетная запись и пароль с помощью приложения на телефоне в том случае, если он начинает мигать каждые 0,5 секунд.
5,3>. Мигает 2 s: это означает, что Конфигурация завершена, ожидая TCP соединение с мобильный телефон, если он мигает каждые 2 секунды.
5,4>. Светодиодный: это означает, что модуль успешно устанавливает TCP соединение с мобильный телефон, если он продолжает работать.
6>.LED2: синий. Режим 2 индикатор.
7>.LED3: красный. Режим 1 индикатор.
8>.COM: общественный порт от реле
9>.NC: нормальное закрытие. Подключается к COM по умолчанию. Висит при работе реле
10>.NO:Normal Open. По умолчанию он отключается к COM. Подключайтесь к COM при работе реле.
11>. Команда управления реле (Шестигранная):
Включение Реле: A0 01 01 A2
Выключение реле: A0 01 00 A1
5. Метод конфигурации:
1>. Подключите источник питания переменного тока 220 В к терминалу 'N' и 'L', который отмечен на печатной плате.
2>. Установите приложение «esptouch _ Demo» на телефон Android. Используйте r для настройки номера учетной записи WIFI и пароля в режиме 2, чтобы использовать его в первый раз.
3>. Установите TCP transport tool APP «easytcp _ 20» на телефон Android. Используется для отправки команды управления реле, нажмите «переключатель», затем нажмите серый квадрат в интерфейсе для ввода имени и содержимого команды управления реле соответственно (формат команды является шестигранным).
6. Режим работы 1 (телефон переносит WIFI модуль напрямую):
1>. Это означает, что Конфигурация завершена, если зеленый светодиодный Цикл мигает от 4 секунд замедляется до 2 секунд после включения питания;
2>. Модуль отправляет сигнал точки доступа Wi-Fi, который можно просмотреть в сети Wi-Fi на мобильный телефон, а затем выбрать сеть.
3>. Откройте приложение «easytcp _ 20», нажмите «Подключение», введите ip-адрес: 192.168.4.1 и номер порта 8080., а затем нажмите «Подключение». Зеленый светодиодный Цикл мигает от 2 секунд, чтобы сохранить после успешного подключения. Нажмите на серую площадь, чтобы отправить инструкцию для управления переключателем реле.
7. Режим работы 2 (телефон и WIFI модуль несут на маршрутизаторе вместе):
1>. Короткое нажатие кнопки для переключения режима работы в режим 2, когда зеленый светодиодный индикатор мигает от 4 секунд замедляется до 2 секунд после включения. Затем включается синий светодиодный индикатор. Зеленый светодиодный мигает циклом от питания в течение 2 секунд быстрее до 0,5 секунд. Это означает, что ESP8266 ждет приложения «EspTouch_Demo» для настройки номера учетной записи WIFI и пароля.
2>. Откройте приложение «esptouch _ Demo» и введите пароль маршрутизатора, а затем нажмите «подтверждение».
3>. Подождите, пока конфигурация преуспеет. Когда на интерфейсе приложения появится ip-адрес ESP8266 (например, 192.168.0.174). Это означает, что модуль ESP8266 успешно подключен к маршрутизатору, и учетная запись и пароль автоматически запоминаются. В следующий раз, когда пользователь войдет в режим 2, он автоматически подключится (около 20-60 секунд);
Примечание: '192.168.0.174 'этот ip-адрес динамически присваивается модулю ESP8266 маршрутизатором. Адрес может измениться после следующего повторного подключения. Вы можете просмотреть ip-адрес в режиме реального времени модуля ESP8266 в списке устройств маршрутизатора.
4>. Откройте приложение «EasyTCP_20», нажмите «подключить», введите ip-адрес модуля ESP8266: 192.168.0.174 и номер порта 8080, а затем нажмите «подключить». После успешного подключения зеленый мигание от 2 секунд, чтобы сохранить. Нажмите на серый квадрат, чтобы отправить инструкцию для управления переключателем реле.
8. Примечание:
1>. В первый раз, это займет немного больше времени (около 1 минуты), чтобы настроить пароль WIFI. После завершения конфигурации потребуется 20 секунд, чтобы автоматически подключиться к следующей загрузке.
2>. Если пользователь хочет изменить маршрутизатор, пользователь может сбросить или нажать клавишу (учетная запись WIFI и пароль предыдущей памяти будут очищены ключом), И учетная запись WIFI и пароль будут настроены для esp8266 в режиме 2.
3>. Когда сигнал маршрутизатора памяти ESP8266 очень слабый или нет в сервисной области, приведенный к приостановке подключения, зеленый светильник погаснет и постараемся подключиться автоматически, кнопки для недопустимого состояния в процессе, когда зеленый светильник требуется для 2 секунд медленной вспышки, это означает, что он вернулся к подключению.
4>. Режим 1 и режим 2 используют только ключ, когда зеленый светильник на 2 секунды медленная вспышка или нормальный, а остальное самостоятельно настраивается на чипе или ожидает процесса настройки, И Клавиша недействительна.
5>. Мобильный телефон и esp8266 автоматически отключат TCP соединение, если нет передачи данных более 6 минут. Затем нажмите «CONNNECT» в правом верхнем углу приложения «EasyTCP 20», чтобы восстановить соединение.
6>. Для обеспечения безопасности, не прикасайтесь к области с электрической отметкой!
9. Применение:
1>. Умный дом. Пульт дистанционного управления бытовой техникой, такой как кондиционер, электрические вентиляторы, рисоварки, фонари и т. Д.;
2>. Автоматическое управление двигателем;
3>. Интеллектуальная работа производственного цеха;
4>. Интеллектуальный контроль за сельским хозяйством;

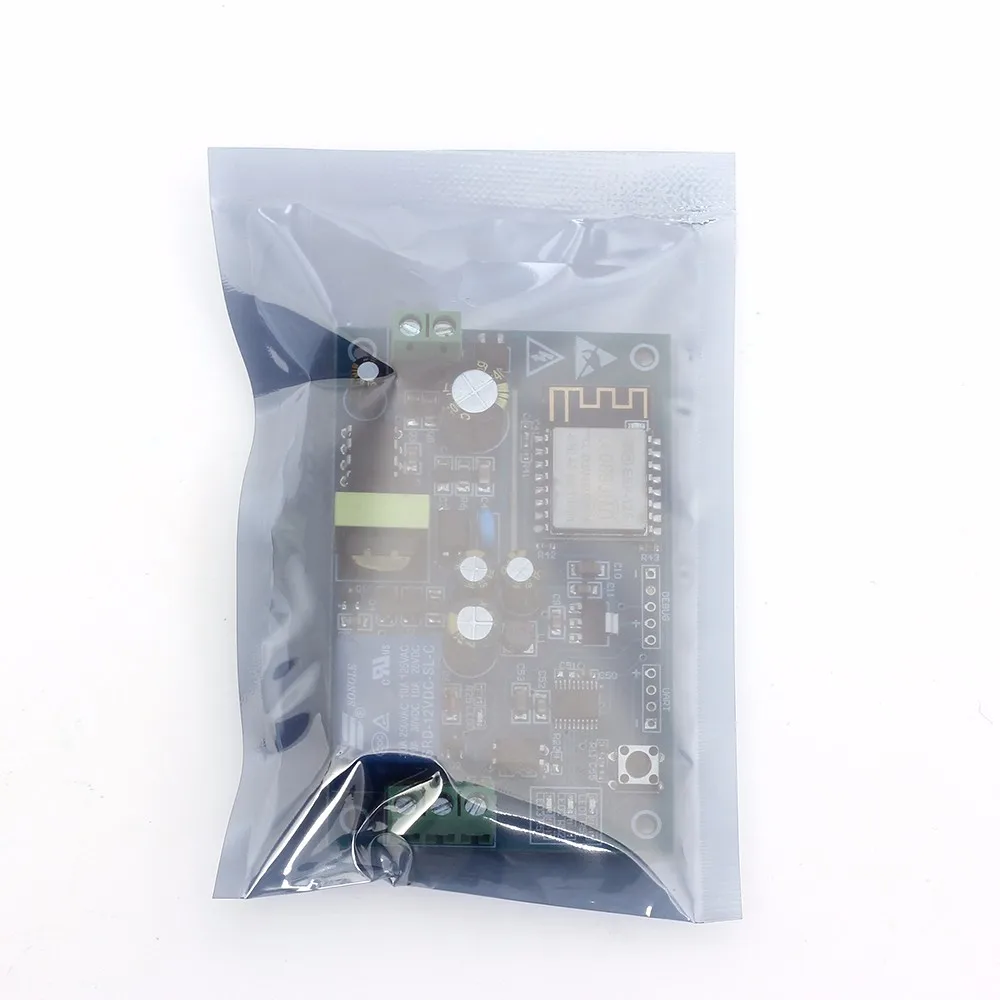

10. Посылка:
1>.1 шт. AC 220 В WIFI реле модуль дистанционного управления;
