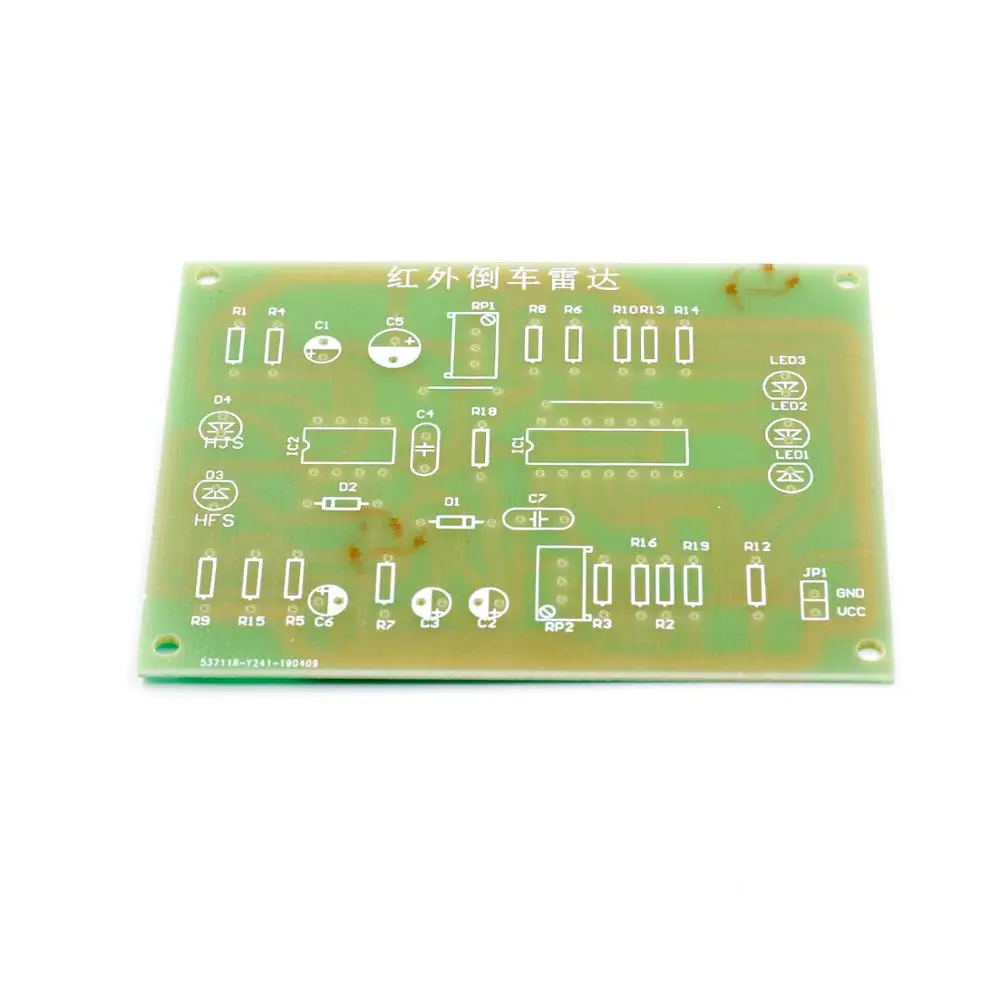

Набор инфракрасных датчиков парковки электронные приборы с функцией отладки и

Набор инфракрасных датчиков парковки электронные приборы с функцией отладки и

Во-первых, описание продукта Инфракрасный радар заднего хода состоит из мульти-резонансной цепи, инфракрасного сигнала передачи и приема цепи, инфракрасного усиления сигнала и цепи сравнения напряжения, и имеет характеристики простой цепи, низкая стоимость и стабильная работа цепи, и широко используется в различных случаях.   Во-вторых, установка и отладка и Простое описание принципа 1. Инфракрасная передающая трубка HF и инфракрасная приемная трубка HJ имеют полярность (длинные ножки положительные), пожалуйста, не устанавливайте неправильные, направление крепления может быть вверх или сбоку. RP1 регулирует расстояние отражения, RP2 регулирует чувствительность, LED3 может быть ярким, когда расстояние 30 см, LED2 и LED3 яркие, когда расстояние 20 см, И полностью яркий, когда расстояние составляет 10 см. Лучше использовать белую бумагу, чтобы блокировать отражение над инфракрасным датчиком. 2. Основание интегральной схемы NE555 времени и окружающие компоненты формируют мультивибратор для генерирования инфракрасного волнового сигнала, который выводится через третий штырь IC2 и приводит инфракрасную передающую трубку HF к излучению инфракрасного сигнала.
