Цифровой дисплей DP3A USB регулируемый силовой модуль DC 1 30V 15W QC 2 0 3 FCP быстрая зарядка

Цифровой дисплей DP3A USB регулируемый силовой модуль DC 1 30V 15W QC 2 0 3 FCP быстрая зарядка

Приложений

Большой и маленький контроллер скорости вентилятора, USB Регулируемый Настольный маленький источник питания, USB Регулируемая линия зарядки, маршрутизатор антизатемненный источник питания в режиме ожидания, Tmall Wizard mobile power base (с зарядным сокровищем), USB Регулируемая линия поддержки. В сочетании с зарядным сокровищем, он становится мобильным регулируемым источником питания, что очень практично.

Быстрая зарядка обмана использования

Питание от зарядного адаптера 5 В, входной ток составляет 4 а или более для достижения 15 Вт (учитывая падение напряжения на линии USB и эффективность преобразования модуля и т. д.), обычный адаптер 5 в трудно сделать, Таким образом, модуль добавляет функцию обмана быстрой зарядки, чтобы адаптер выходил высокого напряжения или высокого тока. Обратите внимание, что вы можете выбрать зарядное устройство или зарядное устройство, которое поддерживает протокол быстрой зарядки.!

1. Нажмите и удерживайте кнопку TRIG более 2 секунд для освобождения, введите интерфейс выбора протокола быстрой зарядки, и ЖК-дисплей отобразит имя протокола.

2. Короткое нажатие кнопки TRIG для выбора QC2.0, QC3.0, AFC, FCP, SCP, AUTO и OFF. Короткое нажатие вкл/выкл или Кнопка выбора для запуска протокола. Если триггер успешен, он будет отображаться нормально, FC синий светильник будет включен, в противном случае Err будет отображаться, FC синий светильник будет выключен.

3. Нажмите и удерживайте кнопку TRIG более 2 секунд, чтобы выйти из интерфейса протокола быстрой зарядки. Этот протокол срабатывает каждый раз, когда вы включаете его.

4. Если вы не знаете, какой протокол поддерживает зарядное устройство, вы можете выбрать автоматический режим, модуль автоматически выбирает spoof; Если вы не хотите использовать функцию spoof, вы можете выбрать режим выключения.

1. Хит продаж

•1. ЖК-дисплей дисплей Входное напряжение, выходное напряжение, ток, мощность, емкость статистики, разрешение напряжения 0,01 V, в настоящее время разрешение 0.001A

• 2. С usb-разъемом, легко подключить usb-интерфейсные устройства, такие как usb-вентилятор

• 3. Свободный винтовой Быстрый терминал, нажимной кабель тянет, не нужно завинчивать, удобно и быстро.

• Пресс-форма-4. Когда задано предельное значение тока (постоянный ток), нет необходимости в коротком подключении, нет необходимости использовать мультиметр, и предельное значение тока может быть непосредственно отображено.

• 5. С интеллектуальным обманом быстрой зарядки, решить проблему недостаточного питания к входному порту USB. Поддержка основного протокола быстрой зарядки,QC2.0 3,0, FCP SCP AFC,Вы также можете не обманывать или автоматически выбирать режим обмана.

• 6. Высокая мощность 15 Вт, ток 2А, используется для регулирования скорости вентилятора, настольного источника питания, регулируемого зарядного устройства, источника питания маршрутизатора и т. д.

• 7. Произвольно регулируйте выходное напряжение, ограничьте ток 0-2 А (широкий вход 4-13 в, широкий выход 1-30 в, с защитой от короткого замыкания, короткое замыкание не горит)

• 8. В качестве usb-кабеля для зарядки произвольно регулируйте напряжение зарядки и максимальный зарядный ток (любое напряжение, постоянный ток, защита от обратного потока, чтобы удовлетворить зарядку большинства аккумуляторов)

• 9. Множественная защита (короткого замыкания, перегрузки по току, перегрева, перегрева, защита от перенапряжения, защита от обратного потока)

2. Параметры товара

2,1.Входное напряжение: 4-13 в (USB male, MicroUSB, TYEPE-C 3 входных интерфейса)

2,2.Выходное напряжение: 1-30 в(Быстрый вывод терминала, usb-выход, обратите внимание, что два непосредственно подключены, тщательно проверьте выходное напряжение перед подключением к usb-устройству!)

2,3. Выходной ток: 0-2 А (выходной ток в режиме постоянного напряжения адаптивен в соответствии с размером нагрузки, он не регулируется. Если вы установите предельный ток до 1 А, то ток нагрузки больше 1 А, он автоматически войдет в режим постоянного тока. Максимальная выходная мощность 1A)

2,4. Выходная мощность: менее 15 Вт (когда выходная мощность превышает 15 Вт, выход автоматически выключен, OPP отображается, и мощность нагрузки уменьшается, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить проблему). Когда входной ток слишком велик, он может не быть долгосрочным из-за температурной защиты. Работает на 10 Вт или более.

2,5. Напряжение дисплей: разрешение 0,01 V, завод, точность определения его местонахождения составляет около ± 0,1 V, и нет защищены покупателей откалибровать сам по себе.

2,6. Текущий Дисплей: разрешение 0.001A, диапазон 0-2.2A, Заводская точность ± 0.05A, без предварительного заказа, самостоятельная калибровка клиента.

2,7. Дисплей питания: 0,00 Вт-15,00 Вт

2,8. Температурная защита: когда температура силового компонента выше 100 °C, введите защиту OTP, уменьшите нагрузку, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить (питание не будет вводить защиту OT для длительной работы в течение 10 Вт, когда входной ток больше 3A) Он может работать в течение длительного времени. Даже если он не достигает 15 Вт, рекомендуется использовать адаптер с функцией быстрой зарядки.

2,9. Рабочий ток: около 30 мА

2,10. Зарядка от обратного потока: Да, может быть непосредственно подключен к аккумулятору для зарядки, нет необходимости добавлять диод

2,11. Защита от короткого замыкания: Да

2,12. Вес: 67 г (вес нетто изделия 44 г, коробка 23 г)

3. Функция Описание

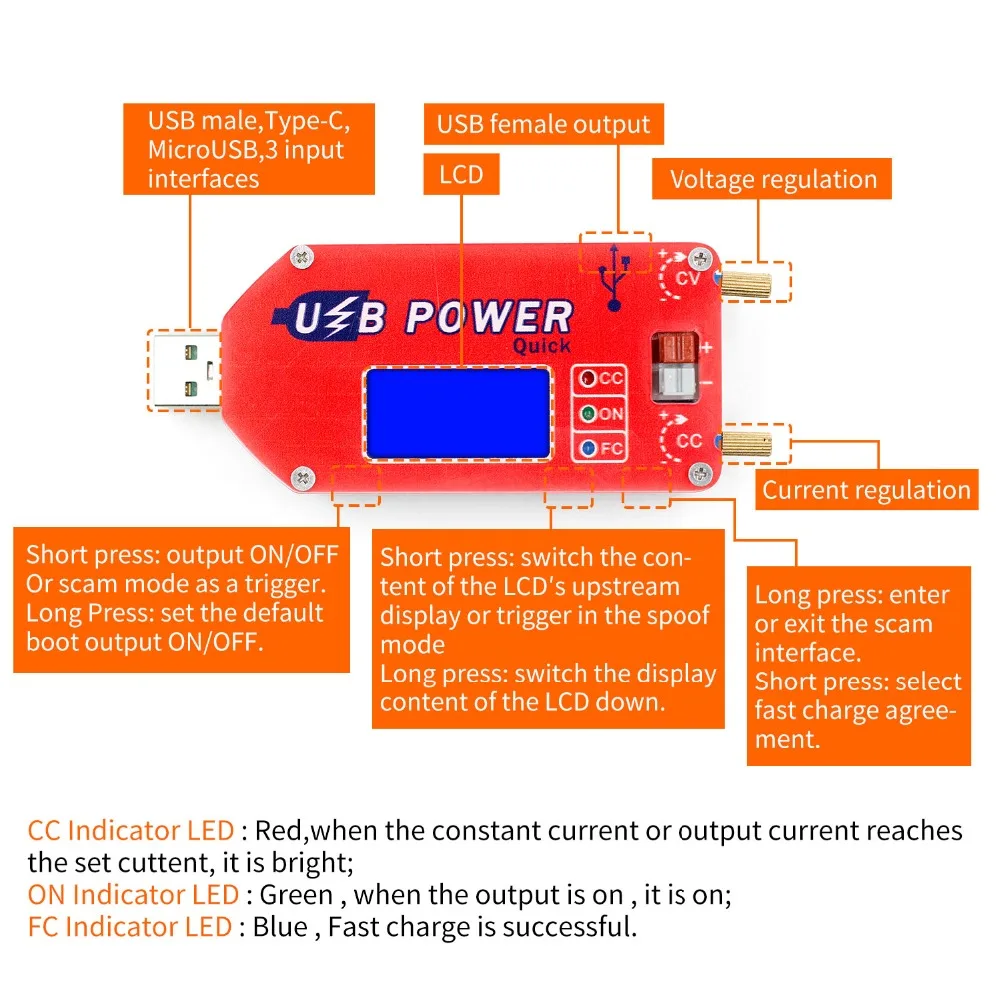

3,1. Кнопка

Кнопка «выбрать»: короткое нажатие-Переключение между входным напряжением и дисплеем выходного напряжения; В режиме выбора протокола быстрой зарядки, триггер быстрой зарядки. Длительное нажатие-переключение между выходным током, выходной мощностью и отображением статистики емкости;

Кнопка «Вкл/Выкл»: короткое нажатие-управление выходом для включения или выключения; В режиме выбора протокола быстрой зарядки, запуск быстрой зарядки; Выход из интерфейса защиты. Длительное нажатие-Установите выходную мощность по умолчанию для включения в выключенное или ВКЛ, длительное нажатие для более 3 с для освобождения, отображение на дисплее означает, что каждая выходная мощность по умолчанию, выключение Дисплея означает отсутствие выхода каждый раз при включении.

Кнопка TRIG: Длительное нажатие-вход или выход из интерфейса выбора протокола быстрой зарядки; Короткое нажатие для выбора протокола быстрой зарядки.

3,2. Ручка потенциометра

Потенциометр регулировки тока CC вращается по часовой стрелке, чтобы увеличить предельное значение тока. Когда ток нагрузки достигает предельного тока, он входит в состояние постоянного тока (обратите внимание, что в режиме постоянного напряжения Выходной ток зависит только от нагрузки и изменяется в соответствии с нагрузкой. Когда выходной ток достигает предельного тока, красный светильник является режимом постоянного тока);

Потенциометр регулировки напряжения CV вращается по часовой стрелке для увеличения выходного напряжения.

3,3. Световые индикаторы

CC-светильник постоянного тока, яркий при постоянном токе (красный);

Индикатор состояния на выходе (зеленый);

FC-светильник индикатора быстрой зарядки (синий светильник), соглашение о быстрой зарядке после успешного обмана.

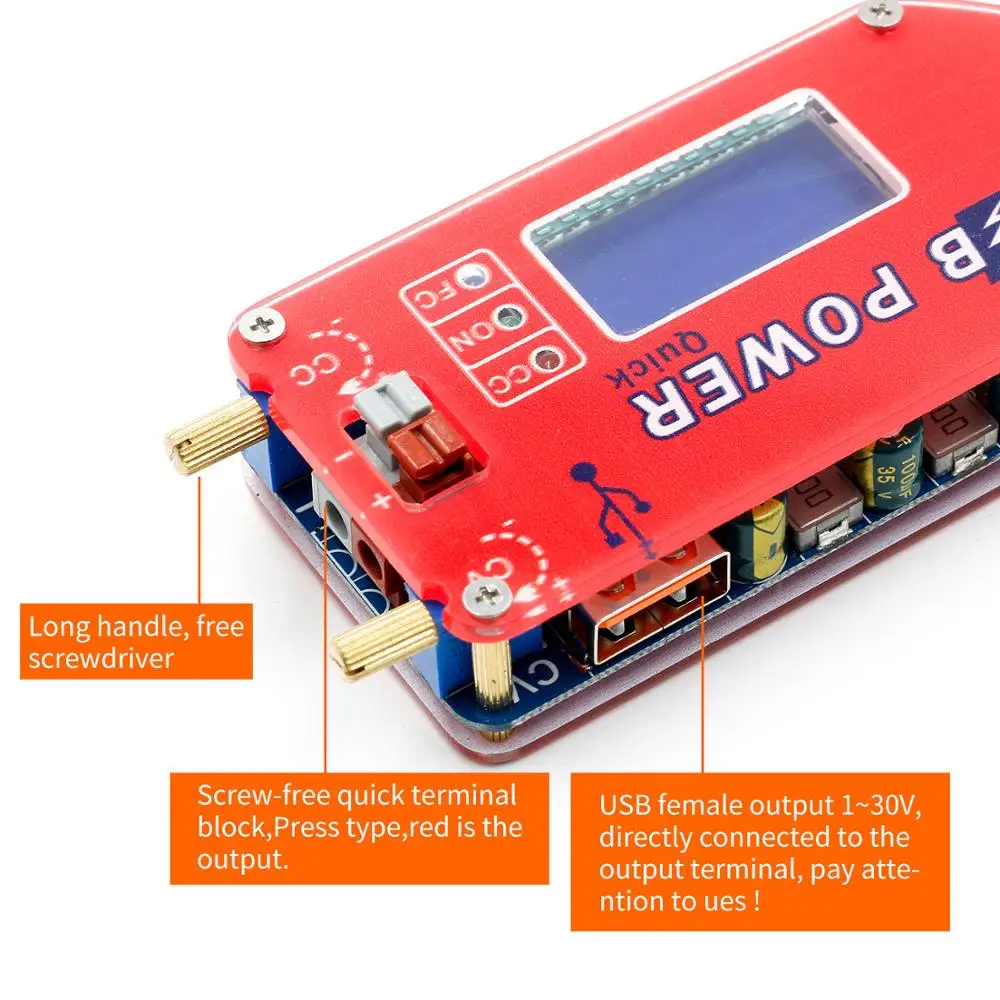

3,4. Вход и выходными портами

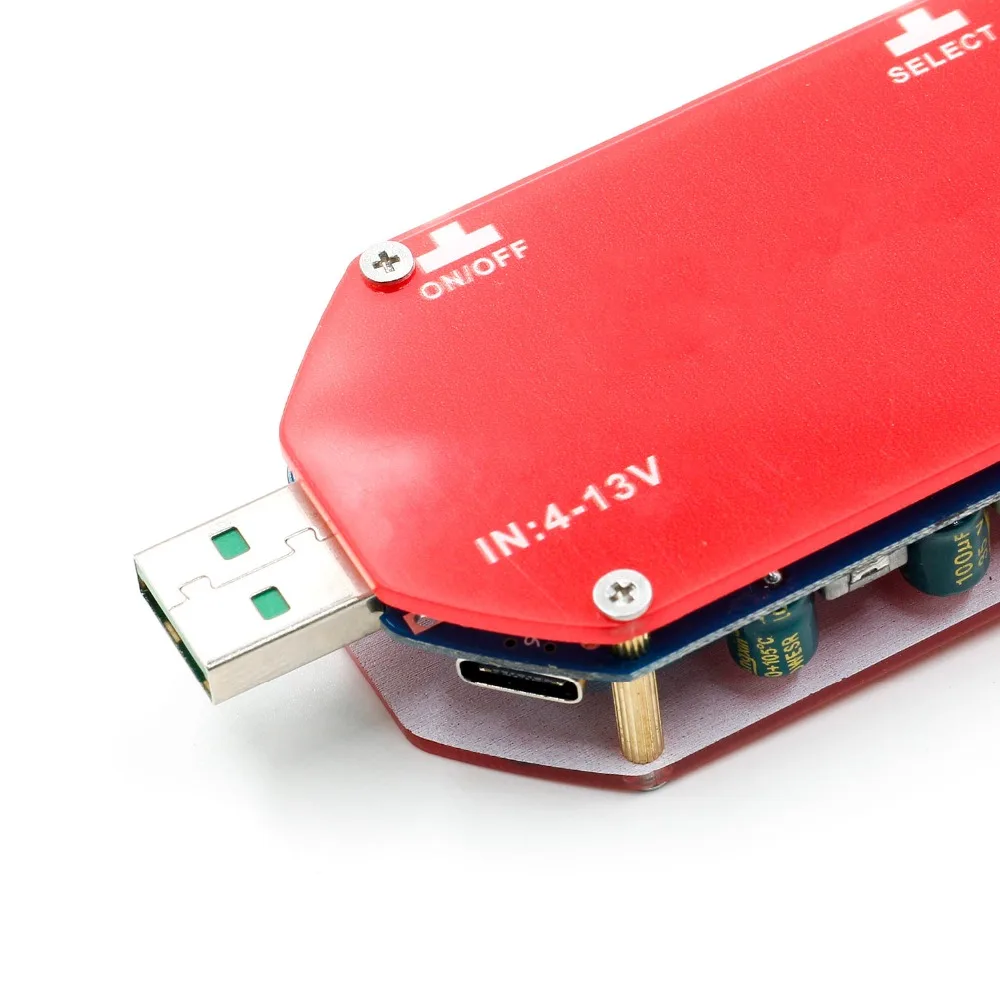

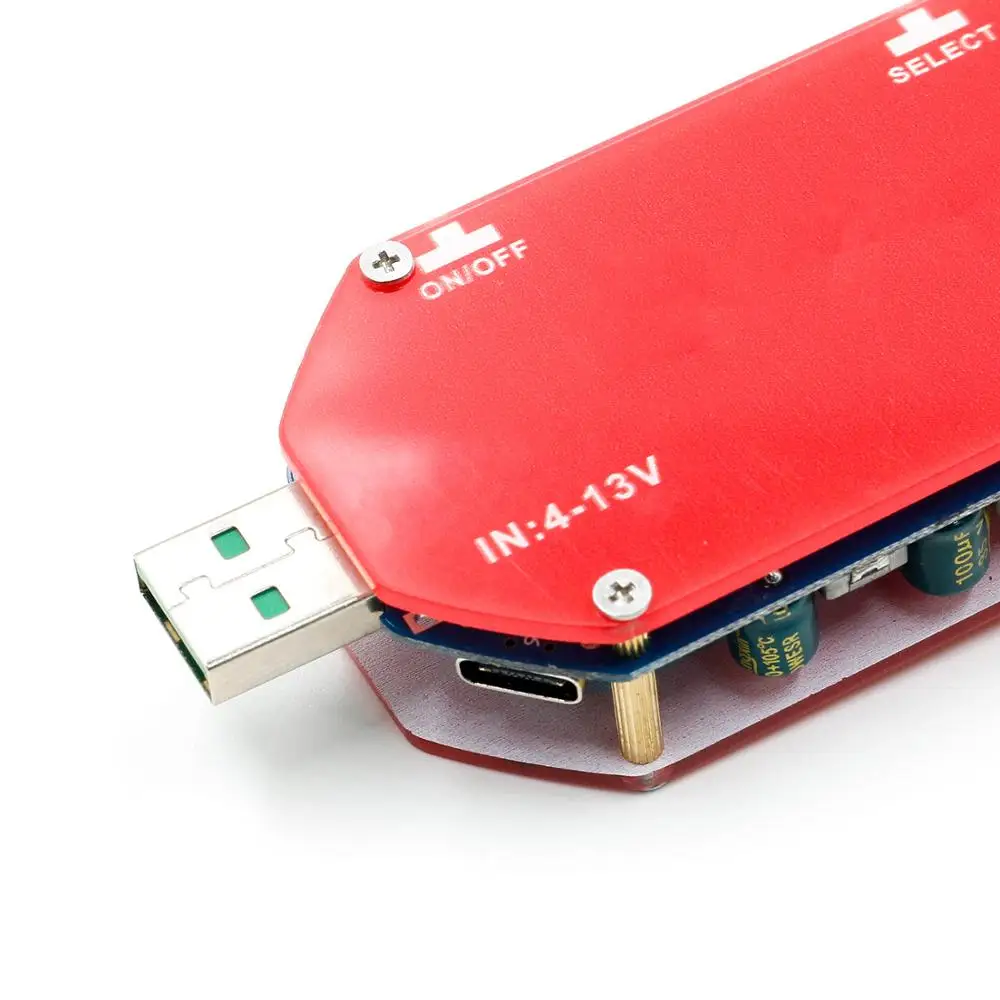

Входная сторона-левая сторона, штыревая головка USB, microUSB, type-c выбираются в качестве входов;

Выход-правая сторона, usb-разъем и быстрый вывод проводов, обратите внимание, что два непосредственно подключены, напряжение всегда одинаковое.
