Название

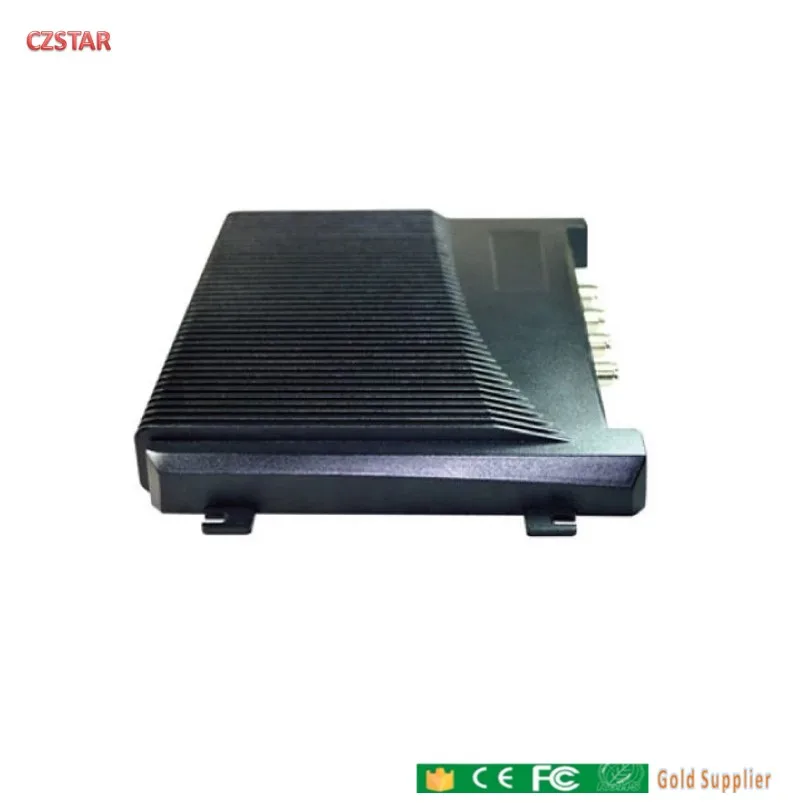

4 порта/8 портов Impinj r2000 чип uhf rfid Считыватель

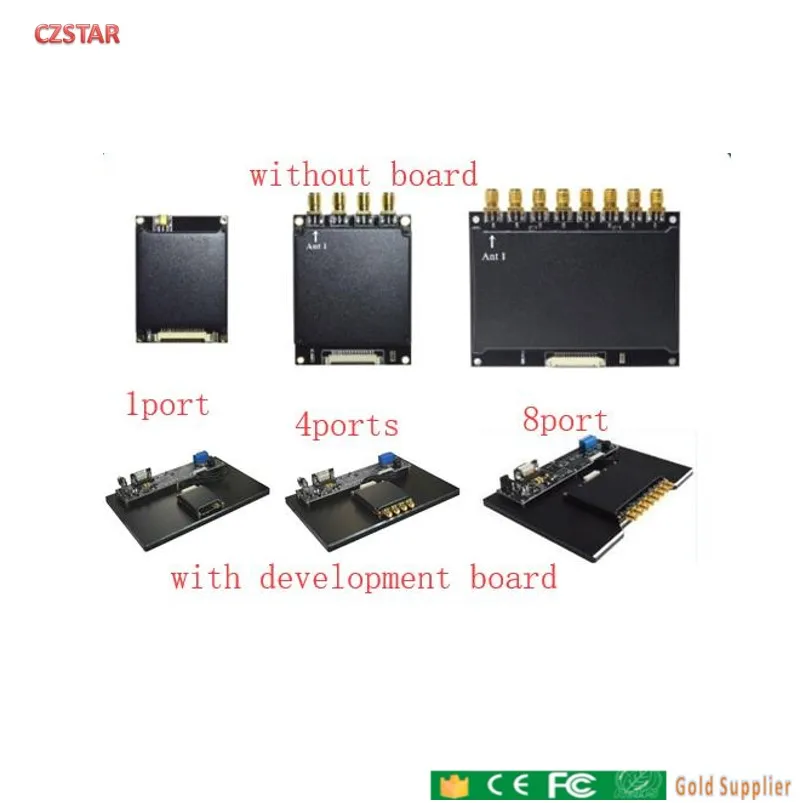

И модуль чипа impinj r2000Шесть моделей могут быть дополнительно:

1 порт без платы: CZS1880, 1 порт с платой: CZS1881

4 порта без платы: CZS1883, 4 порта с платой: CZS1884

8 портов без платы: CZS1887, 8 портов с платой: CZS1888

Номер модели

Размер

231*160*29 мм

Чип

чип indy impinj r2000

Диапазон считывания

1-35 м (зависит от метки и антенны/применения)

Частота

865-868 МГц (стандарт ЕС)/902-928 МГц (стандарт США)

Протокол

EPCglobal UHF класс 1 Gen 2/ISO 18000-6C/ISO 18000-6B

Ярлык для чтения

Многометочное считывание, 1-500меток/сек (зависит от антенны/метки и приложения)

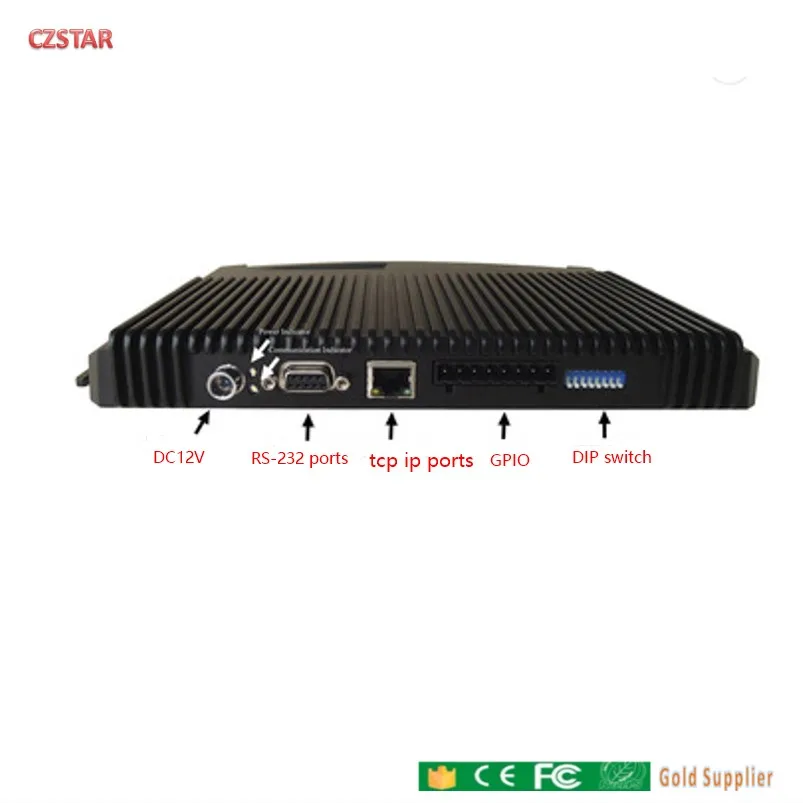

Интерфейс (разъем)

TCP/IP (RJ45)/Ethernet/RS-232 (Serialport)/RS-485 (опционально)

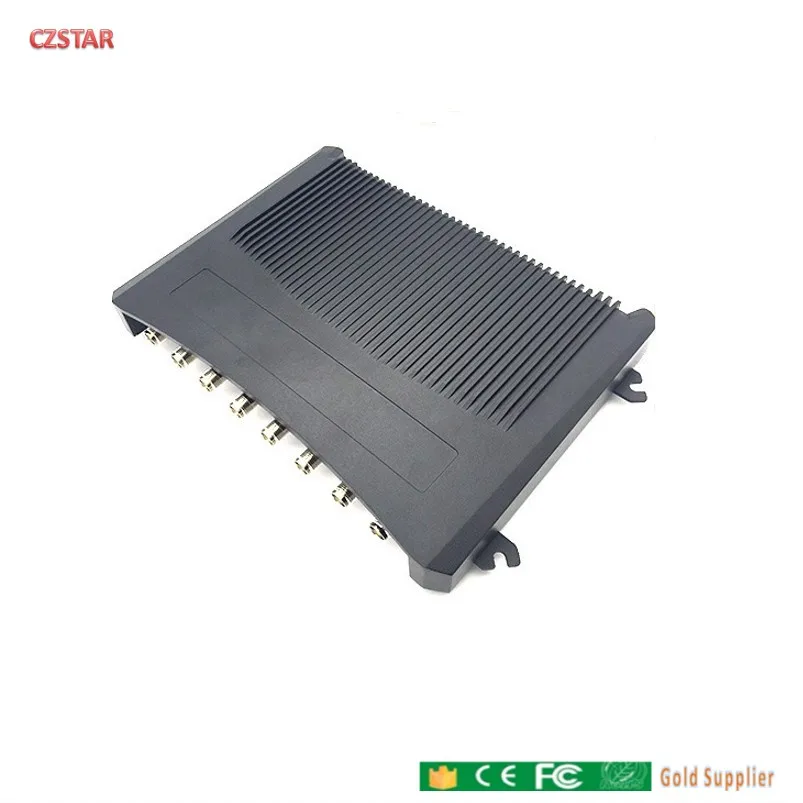

Разъем антенны

Считыватель с PR-TNC разъемами, модуль с разъемами SMA

Источник питания

+ 12 В постоянного тока @ 2A

Максимальная скорость передачи данных Uart

115200 БПС

Выходная мощность

18dBm-33dBm

Ток в режиме ожидания

<50 мА (EN pin set high)

Ток режима сна

<100uA (EN pin set low)

Рабочий ток

1.2A +/-10%

Рабочая температура

-20 °C-+ 55 °C

Температура хранения

-20 °C-+ 85 °C

Влажность

<95% (+ 25 °C)

Точность выходной мощности

+/-1 дБ

Плоскостность выходной мощности

+/-0,2 дБ

Чувствительность приема

<-85 дБм

Пиковая скорость инвентаризации

1-500 тегов/сек

Размер буфера бирки

1000 тегов @ 96bit EPC

Бирка RSSI

Поддерживается

Детектор антенны

Поддерживается

Монитор температуры окружающей среды

Поддерживается

Рабочий режим

Одиночный/DRM

Связь с хостом

TTL Uart

GPIO

2 входа; 2 выхода

Рассеивание тепла

Воздушное охлаждение

Штырь

Определение

Описание

 1

GND

Подключение к земле вместе

 2

GND

 3

3,7 В-5 в постоянного тока

Подключение к питанию вместе

 4

3,7 В-5 в постоянного тока

 5

GPIO 3

Выход

 6

GPIO 4

Выход

 7

GPIO 1

Вход

 8

Зуммер

Уже управляемый, выходной ток> 50 мА

 9

UART_RXD

Совместимость с TTL

10

UART_TXD

11

USB_DM

Только для тестирования

12

USB_DP

13

GPIO 2

Вход

14

EN

Модуль высокого уровня

15

GPIO 5

RS-485 управления направлением

Особенности

Опишите

 1

РЧ чипы использовать INDY R2000

◆RF приемопередатчик Impinj Indy R2000.

 2

Высокопроизводительный алгоритм идентификации нескольких тегов

◆Лучший Алгоритм распознавания большего количества этикеток в промышленности.

◆Обеспечивает высокую эффективность распознавания.

 3

Оптимизированный алгоритм предотвращения столкновений для небольших приложений количества тегов

◆ Лучшее время отклика на бирку.

Оптимизирован для применения в небольших количествах.

 4

Дизайн с двойной архитектурой ЦП

◆Основной ЦП отвечает за инвентаризацию тегов, первый ЦП отвечает за управление данными. Инвентаризация и передача данных являются параллельными и одновременными. Эта функция значительно улучшает общую производительность.

◆Зам ЦП отвечает за генерирование реальных случайных чисел.

◆Зам ЦП отвечает за состояние работы системы мониторинга и контроля.

 5

Функция быстрого опроса четырех антенн

◆Высокая скорость опроса четырех антенн. Самое короткое время для каждого опроса антенны около 25 мс.

◆Can настраивается отдельно от времени опроса каждой антенны.

 6

Модель инвентаризации двух видов этикеток

◆ Режим кэша и режим реального времени.

◆Во-первых, поместите в кэш и фильтрацию многократных данных после кэширования шаблон для чтения этикетки, без избыточности данных.

◆Загрузите сразу после считывания этикеток в режиме реального времени, пользователи могут получить данные тегов немедленно.

 7

Аппаратный мониторинг аварии

◆Аппаратный контроль состояния работы ЦП.

◆ 24hoursx 365 дней многолетний Запуск не разбивается.

 8

Конструкция низкого напряжения

◆Может работать под напряжением 3,7 В.

◆Можно использовать литиевые батареи для подачи электроэнергии.

 9

Низкое энергопотребление

◆Пиковый ток является самым большим, когда полная выходная мощность 1.2A +/-10%.

10

Мониторинг состояния радиочастотного усилителя

◆Мониторинг рабочего состояния усилителя мощности RF.

◆Убедитесь, что усилитель мощности не является насыщенным состоянием. Гарантируем стабильность работы усилителя мощности в течение длительного времени.

11

18000-6B все функции протокола

◆Для достижения всех функций чтения протокола 18000-6 B

◆Может быстро переключаться между двойным соглашением, реализовывать чтение двойной метки протокола одновременно.

12

18000-6B считывание больших данных в одно время

◆Время считывания 216 байт в одно время <500 мс.

◆ Время записи 216 байт в одно время <3,5 мегабайт.

◆Для чтения и записи любой длины данных за один раз.

◆Чтение и письмо стабильны и надежны, процент успеха почти на 100%. Воплощает качество передачи данных R2000.

13

Мониторинг состояния подключения антенны

◆Судите состояние подключения антенны, Чувствительность может быть настроена. Может защитить приемник.

◆ Может быть закрыт по команде.

14

Антенное соединение режима разделения трансивера

◆Чувствительность приема антенного соединения улучшает 13 дБ в режиме разделения трансиверов.

15

Мощный светодиодный драйвер

◆Модуль может обеспечить 50 мА стабильного выходного тока привода высокой мощности светодиодов.

16

Отличная Встроенная система электропитания

◆Встроенный восемь независимых источников питания. Каждый компонент независимым источником питания.

◆Вся мощность с функцией мягкого запуска, чтобы обеспечить стабильность напряжения в любое время.

17

Более точечный бортовой датчик температуры

◆Многоточечный мониторинг, рабочая температура точной системы управления.

18

Двойное резервное копирование выходная мощность коррекция

◆Обеспечить точный контроль выходной мощности RF.

◆Модуль проверки мощности двух друг друга резервного копирования. Если повреждение в то же время, система может работать нормально.

19

Лаконичная и эффективная система управления

◆Система инструкций на основе последовательного порта.

◆Простая, эффективная, удобная, быстрая интеграция.

20

Выдающаяся Тепловая конструкция

◆Все нагревательные устройства с теплопроводящей структурой.
◆Большая площадь теплоотвода.
◆Интерфейс теплового соединения использует твердые материалы с высокой теплопроводностью, не-летучие при высокой температуре.
