Модуль платы разработки LoRa32u4 II Lora 2 компл./Лот LiPo SX1276 HPD13 915 МГц 868 температура и

Модуль платы разработки LoRa32u4 II Lora 2 компл./Лот LiPo SX1276 HPD13 915 МГц 868 температура и

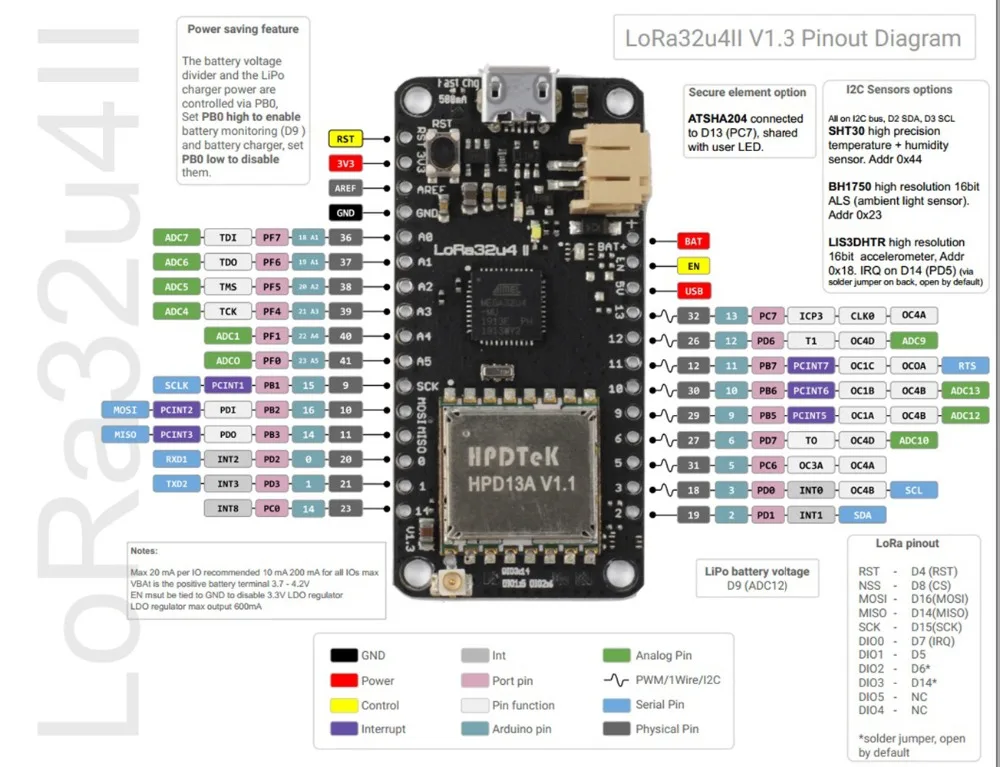

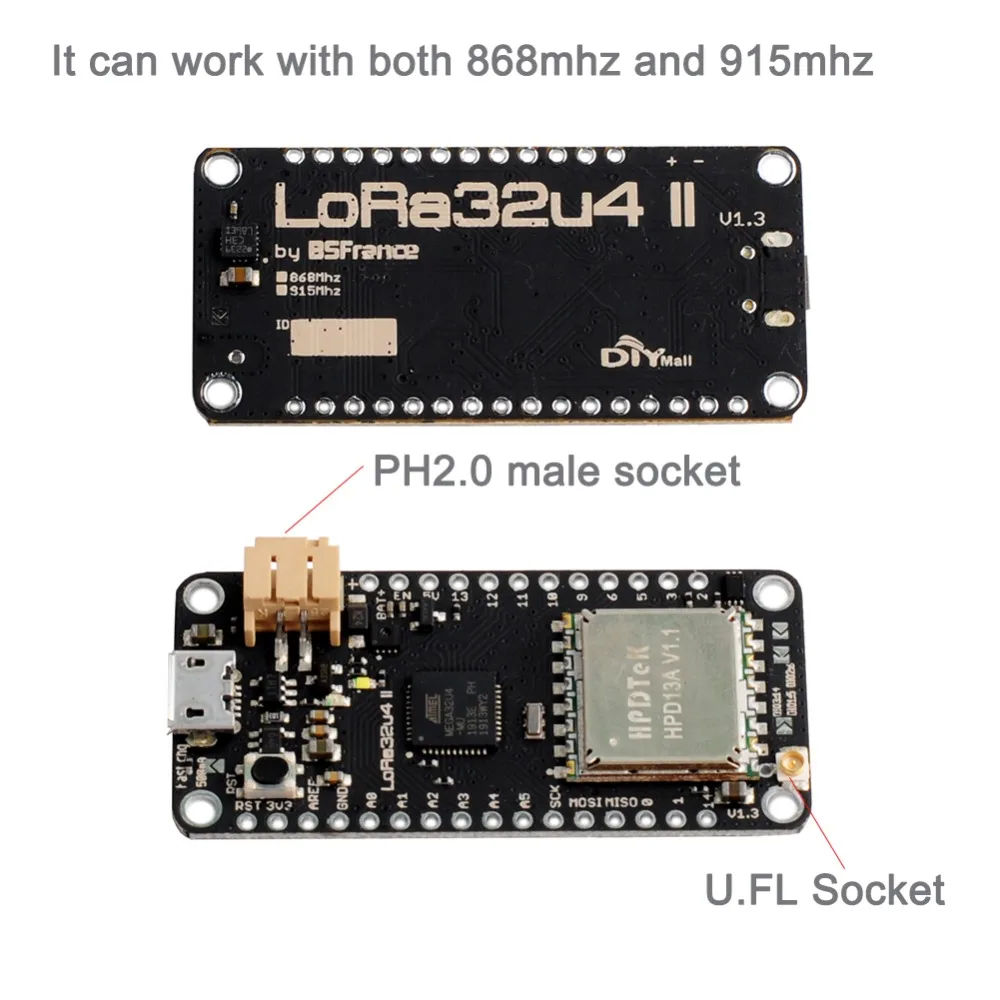

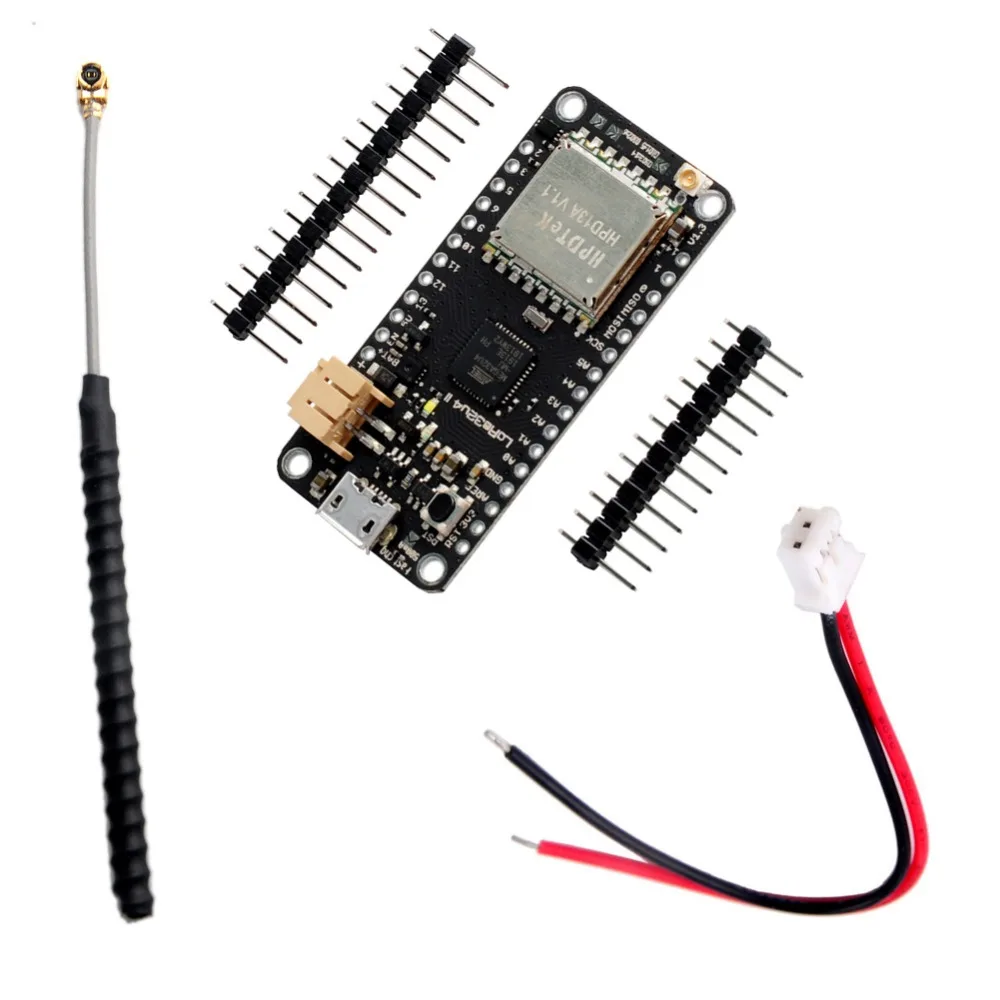

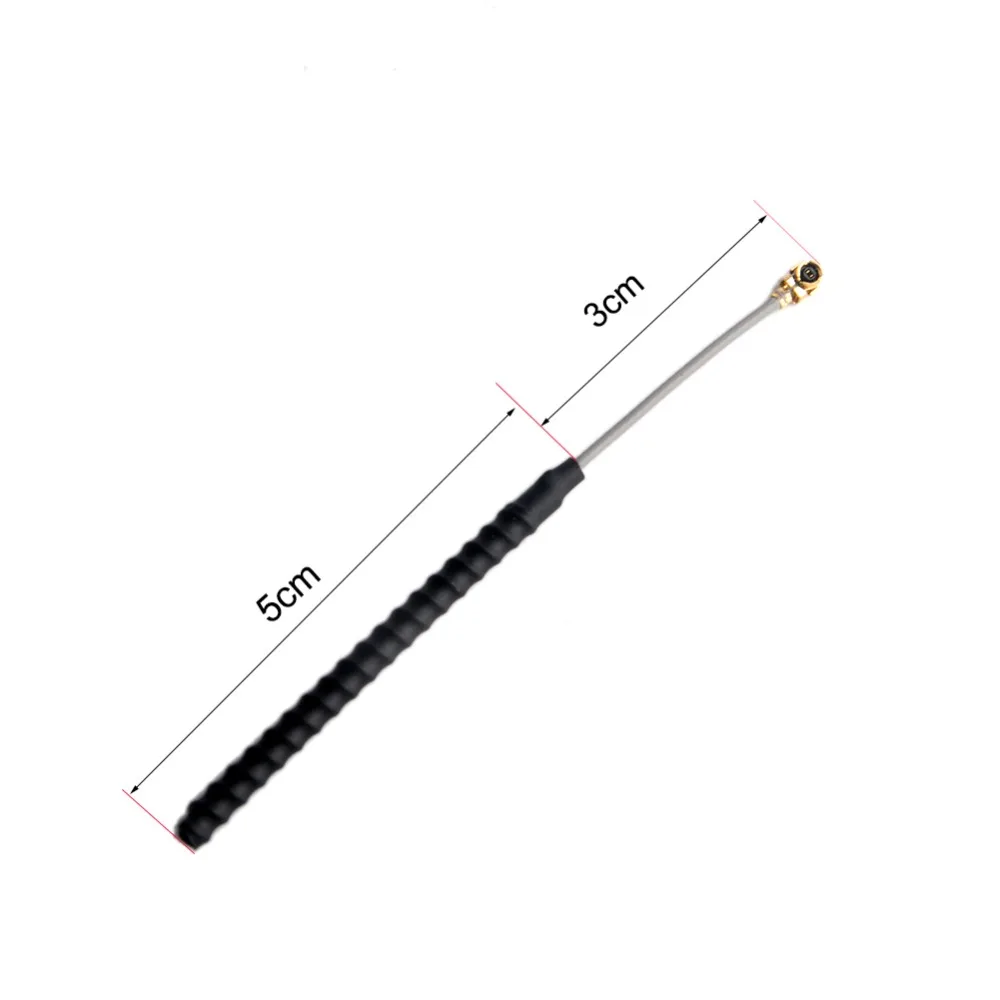

2 компл./лот обновления LoRa32u4 II Lora модуль макетной платы LiPo SX1276 HPD13 915 МГц 868 Температура влажность окружающего светильник акселерометр Сенсор для Arduino с антенной + JST-PH2.0MM-2P разъем Посылка включает в себя:2 X LoRa32U4 II Lora модуль развития платы2 X GSM IPX IPEX 1,13 антенна2 X UL1007-26AWG электронный провод JST-PH2.0MM-2P разъем кабельного разъемаОписание:Сравнивая стандартный, эта версия добавила несколько датчиков, как показано ниже:Во-первых, датчик температуры и влажностиВторой-светильник с датчикомТретий-это безопасный элемент для безопасного обмена данными и предотвращения копирования продуктаПоследний Акселерометр, для обнаружения движения на 3 оси LoRa32u4 II-это светильник и плата с низким потреблением на основе Atmega32u4 и HPD13 915MHz LoRA модуля и цепи зарядки USB аккумулятора. Идеально подходит для создания беспроводных сетей дальнего радиуса действия, которые может превысить 2,4 ГГц 802.15.4 и тому подобное, он является более гибким, чем Bluetooth LE, не требует высокой мощности в отличие от Wi-Fi и предлагает большой ассортимент. В ATmega32u4 работает на частоте 8 МГц и 3,3 V. Этот чип имеет 32 K флэш-памяти, 2 K RAM и встроенный USB для последовательной связи, отладки и prog ram ming возможности без необходимости внешнего чипа FTDI, он также может работать как HID устройство (мышь, клавиатура, USB MIDI устройство и т. Д.).Эта плата также оснащена Липо и лиионной зарядной схемой и стандартным интерфейсом батареи. Он полностью совместим с Arduino. Белый светодиод пользователя привязывается к контакту 13. Для зарядки используется Оранжевый Светодиодный индикатор. HPD13 беспроводной модуль, используя высокопроизводительный, высоко интегрированный RF чип трансивера SX1276 дизайн. Усовершенствованная технология передачи данных о спектре распространения LoRaTM для обеспечения того, чтобы коммуникационная дистанция модуля и возможности защиты от помех значительно улучшались, а также достигли очень низкого потребления тока. В режиме LoRaTM HPD13 обеспечивает более высокую чувствительность приема, более надежную защиту от помех и улучшенную дистанцию связи и надежность по сравнению с теми же модулями передачи и приема на рынке. В обычном (G) FSK режиме, он также обеспечивает чувствительность к приёмнику, а также очень высокую скорость связи.  ATmega32u4 @ 8 МГц с 3,3 В логическая/мощность3,3 V регулятор с 500mA пиковое значение тока выходПоддержка USB, поставляется с usb-загрузчиком и последовательным портомВстроенный 100mA lipoly зарядное устройство с индикатором состояния зарядки светодиодныйКнопка сброса  HPD13:Ток получения: 10 ~ 14 мАТип интерфейса: SPIРабочая температура: от-40 °C до + 85 °CЦифровая функция RSSIАвтоматическая коррекция частотыАвтоматическое управление коэффициентом усиленияФункция пробуждения радиоДатчик низкого напряжения и температурыБыстрый wakeup с частотой hoppingВысоконастраиваемые обработчики пакетов LoRa32u4II Версия 1,3 улучшения: 1. Низкая мощность1,1. Цепь мониторинга батареи теперь активна и включена ранее неиспользованным контактом PB0 (не разбивается на заголовках), она должна быть включена (высокая), чтобы позволить монитору батареи.1,2. Зарядное устройство теперь контролируется, оно должно быть включено (высоко) PB0, чтобы разрешить зарядку аккумулятора.1,3. LDO была заменена для ультра низкого IQ LDO (0.5uA).1,4. Общий Ток сна был снижен с 260.2uA до 183.8uA (протестирован Atmega32u4 в режиме сна watchdog @ 8MHz и LoRa в спящем режиме). 2. Использование2,1. LoRa DIO1 по умолчанию подключен к Atmega32u4 pin 5 (PC6), что позволяет использовать LMIC и другие библиотеки LoRaWAN без пайки, по-прежнему можно отключить эту ссылку, открыв паяльную перемычку DIO1 на верхней стороне.2,2. LoRa DIO2 и DIO3 в настоящее время маршрутируют к Atmega32u4 pin 6 (PD7) и 14 (PD5), паяльные перемычки по умолчанию (эти штыри для радио используются редко).2,3. Atmega32u4 pins 0 (PD2),1 (PD3) для UART и 2 (PD1), 3 (PD0) для I2C теперь Бесплатны для использования.2,4. LoRa DIO pins припой перемычки были перемещены на верхней стороне для лучшей доступности.2,5. Подтягивание резисторы (4,7 K), которые были добавлены на I2C автобус.2,6. Антенна соединитель uFL перенесен на топсайдеры, чтобы облегчить доступ в Интернет. 3. Датчики3,1. Высокая точность ультра низкой мощности I2C температуры/влажности Датчик Sensirion SHT30 был добавлен как вариант.3,2. Высокоточный Ультра низкий уровень мощности I2C светильник окружающей среды датчик ROHM BH1750 был добавлен в качестве опции.3,3. Безопасный элемент Atmel ATSHA204 чипсет cryptoauthentification был добавлен в качестве опции на Atmega32u4 pin 13 (PC7, общий с пользователем светодиодный), он обеспечивает шифрование, безопасность eeprom и обеспечивает безопасную аутентификацию, безопасную загрузку, защита от копирования, зашифрованная коммуникация и т. Д.3,4. Высокая точность Ультра низкая мощность I2C акселерометр ST MicroElectronics LIS3DHTR с прерыванием маршрутизации к Atmega32u4 pin 14 (PD5, совместно с LoRa DIO3), эта маршрутизация выполняется с помощью паяльной перемычки внизу (по умолчанию открывается).  Ссылка на документ:Http://www.diymalls.com/files/DIY0050-DIY0051-LORA32U4.zip
