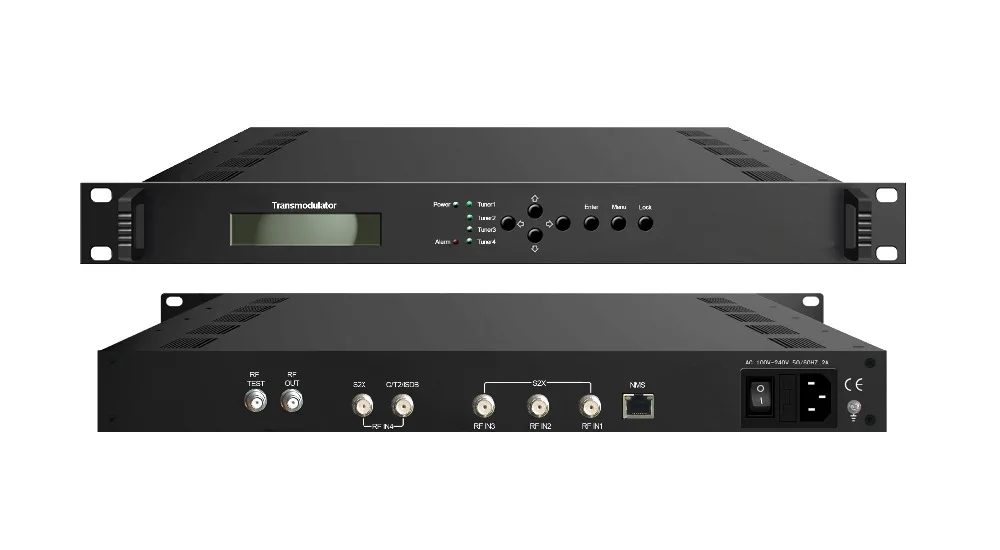

NDS3304B Transmodulator 4 тюнеры вход для DVB C QAM или T COFDM модулятор опционально|ТВ-приставки и

Вход

4 входа тюнера (3 * DVB-S/S2/S2X + 1 * DVB-S/S2/S2X или 1 * DVB-C/T/(T)/ISDB-T)

Секция тюнера

DVB-C

Частота в

60 МГц ~ 890 МГц

Стандартный

J.83A (DVB-C), J.83C

J.83B

Созвездие

16/32/64/128/256 QAM

64/256 QAM

DVB-T/(T)

Частота в

60 МГц ~ 890 МГц

Полоса пропускания

5/6/7/8 м пропускная способность

DVB-S

Входная частота

950-2150 МГц

Скорость символа

QPSK: 0,5 ~ 45 Msps

Демодуляция FEC

1/2, 2/3, 3/4, 5/6, 7/8

Максимальный входной битрейт

≤ 140 Мбит/с

DVB-S2

Входная частота

950-2150 МГц

Скорость символа

QPSK/8PSK/16APSK: 0,5 ~ 45 Msps;

32APSK: 0,5 ~ 40 Msps

Демодуляция FEC

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Максимальный входной битрейт

≤ 140 Мбит/с

DVB-S2X

Входная частота

950-2150 МГц

Скорость символа

QPSK/8PSK/16APSK: 0,5 ~ 45 Msps;

8 апск: 0,5 ~ 40 Мбит/с;

32APSK: 0,5 ~ 40Msps

Демодуляция FEC

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Максимальный входной битрейт

≤ 140 Мбит/с

ISDB-T

Входная частота

60 МГц ~ 890 МГц

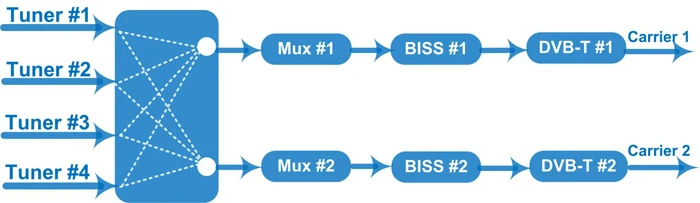

Мультиплексирование

Максимальный ПИД ремапинг

128 на входной канал

Функция

PCR точная регулировка

Автоматически генерирует таблицу PSI/SI

ПИД ремапинг

BISS Descrambling

Режим 1, режим E (до 60 Мбит/с) (Индивидуальная программа descramble)

Модуляция

DVB-C

Стандартный

J.83A (DVB-C), J.83B, J.83BC

Созвездие

. 83A

J.83B

J.83C

16/32/64/128/256QAM

64/256 QAM

64/256 QAM

Полоса пропускания

8 м

6 м

6 м

Мер

≥ 43 дБ

Скорость символа

5,000 ~ 7,000 Msps регулируемый

RF Out

Тип F, сопротивление 75Ω

4 * DVB-C РЧ выход (прилегающие перевозчики)

Частота RF

50 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-20 ~ -5 дБм, 1 дБм шаг

Битрейт на выходе

Макс. 51,6 Мбит/с на канал

DVB-T

Стандартный

EN300744

Созвездие

QPSK, 16QAM, 64QAM

Полоса пропускания

6 м, 7 м, 8 м

Мер

≥ 42 дБ

Защитный интервал

1/4, 1/8, 1/16, 1/32

Режим FFT

2K,4K, 8K

Мер

≥ 42 дБ

Скорость кода

1/2, 2/3, 3/4, 5/6, 7/8

RF out

Тип F, сопротивление 75Ω

2 * DVB-T RF выход

Частота RF

30 ~ 999,999 МГц, 1 кГц шаг

Уровень выхода RF

-20 ~-5 дБм, 1 дБм шаг

Битрейт на выходе

Макс. 31,668 Мбит/с на канал

Системы

ЖК-дисплей/клавиатура и веб-управление

Язык: английский

Обновление через веб-сайт

Общий

Размер (W×L×H)

482 мм × 180 мм × 44 мм

Приблизительный вес

4 кг

Защита окружающей среды

0 ~ 45℃(Работа);-20 ~ 80℃(Хранение)

Требования к питанию

100 ~ 240VAC В переменного тока, 50/60 Гц
