Электронный набор для обучения NE555 + CD4017 двухцветный красный синий с мигающими

Электронный набор для обучения NE555 + CD4017 двухцветный красный синий с мигающими

NE555 + CD4017 красный синий двойной цвет мигающие огни электронный DIY Kit Электронная практика обучения наборы Набор для Arduino

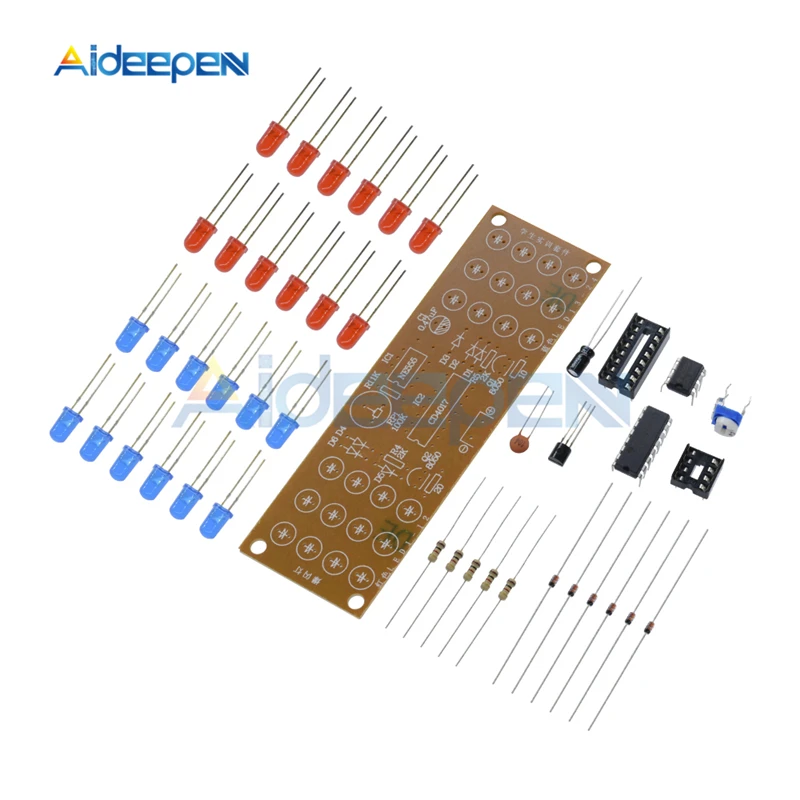

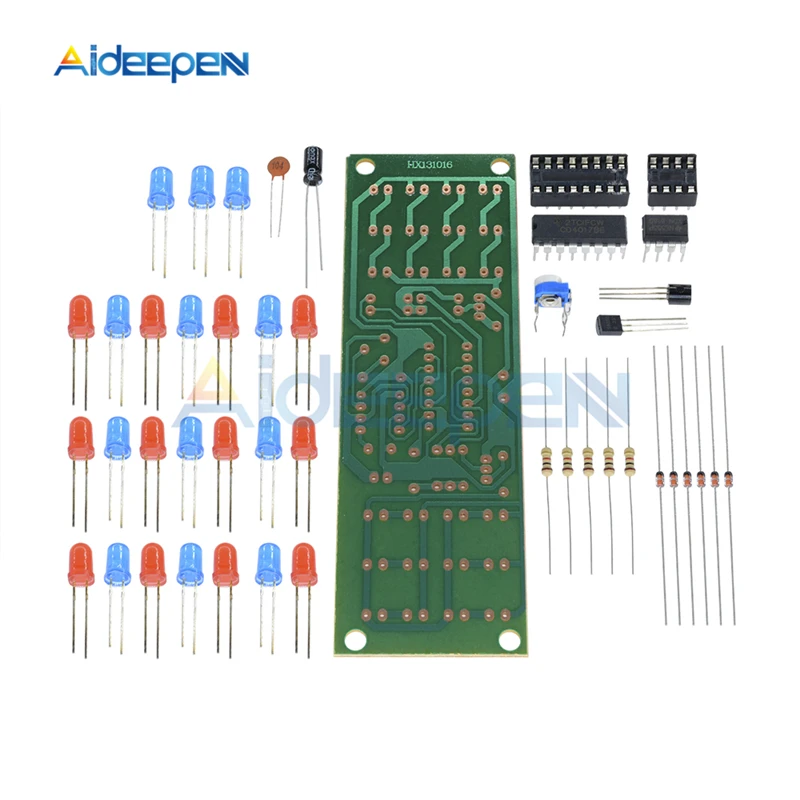

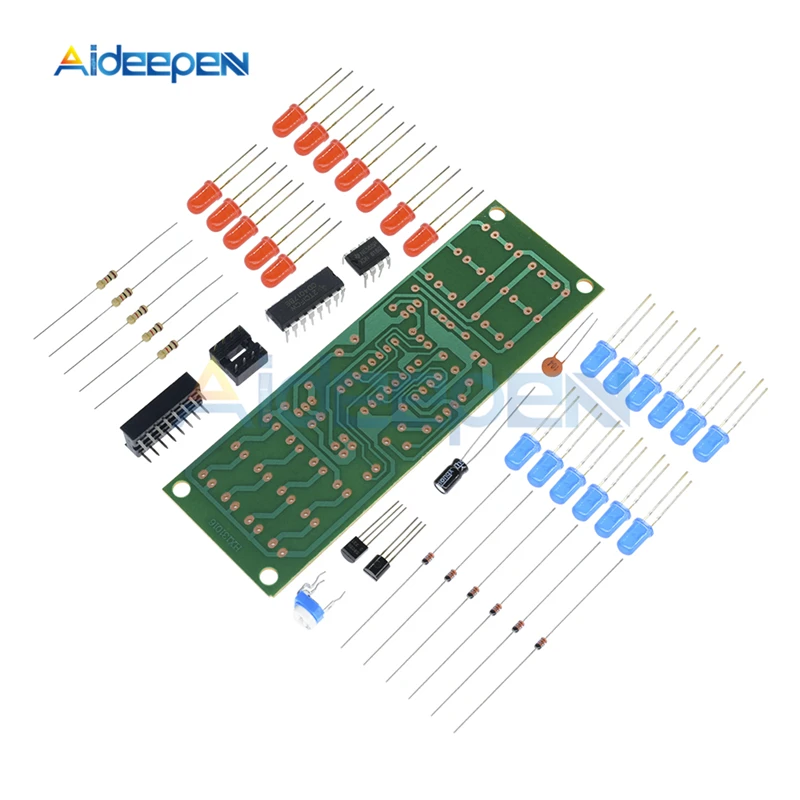

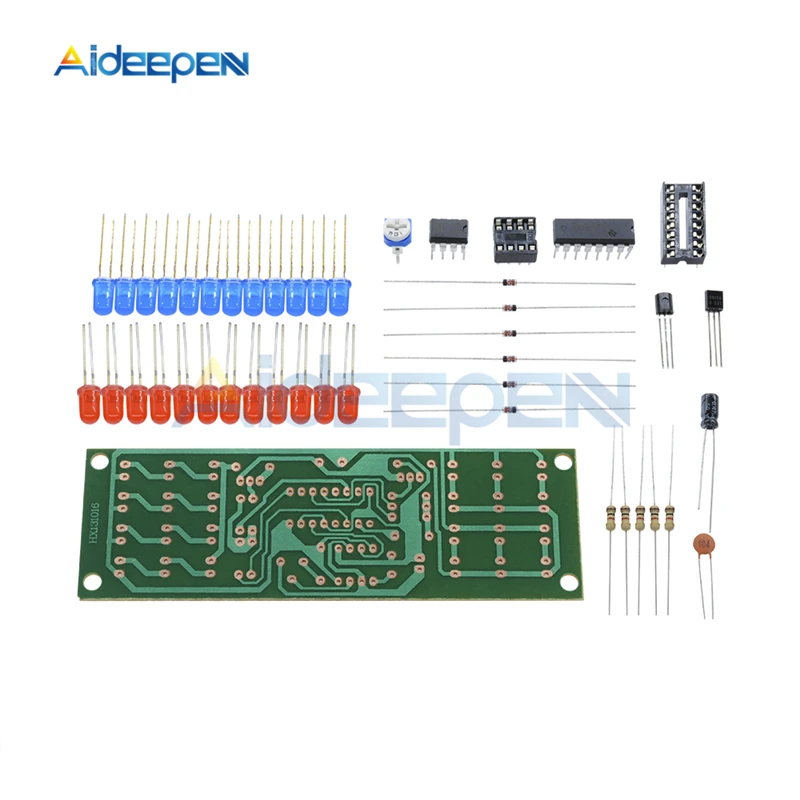

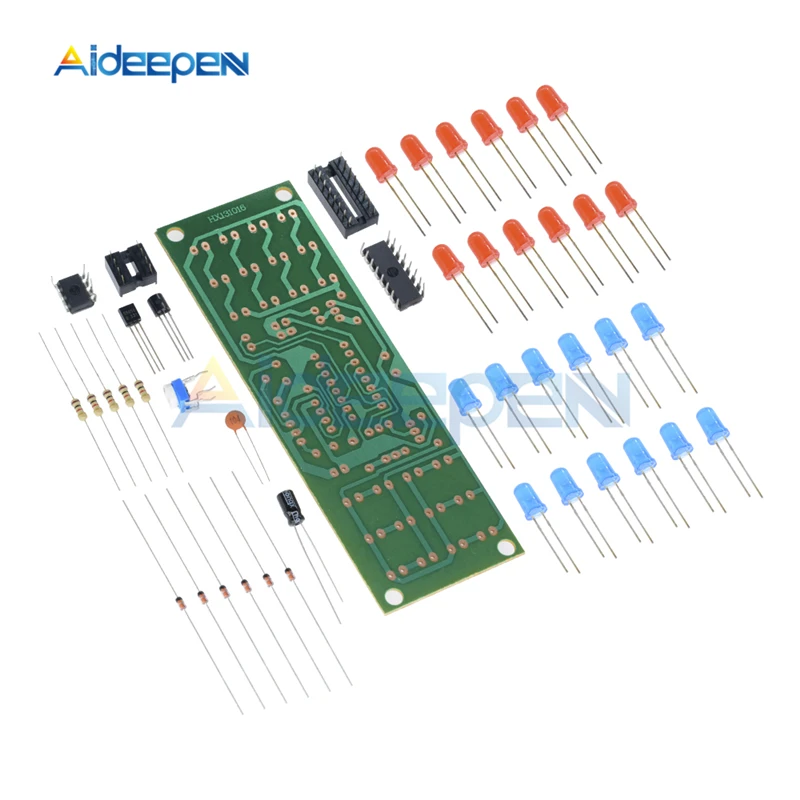

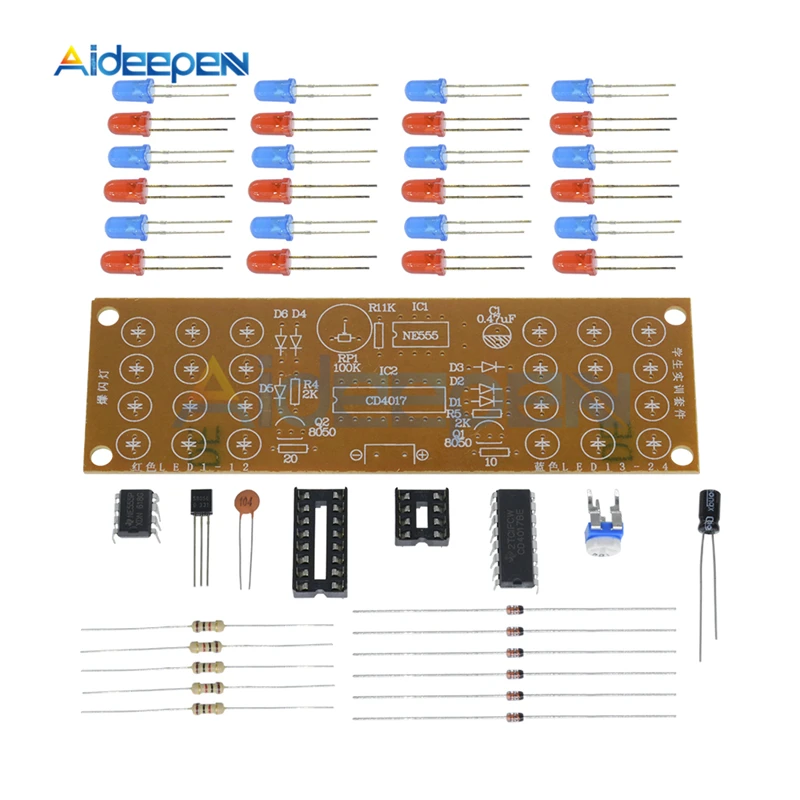

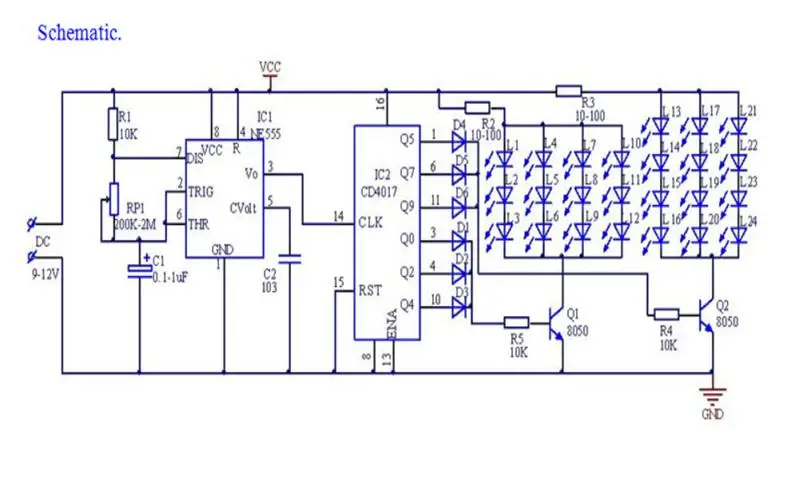

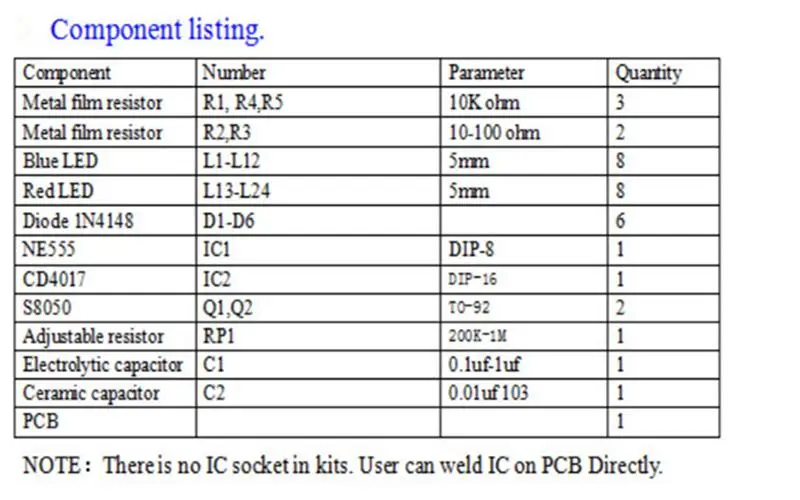

Введение: В этом комплекте используется схема имитации светильник, выполненная с NE555 и CD4017, Синий светодиодный и красный светодиодный мигают попеременно в зависимости от импульса. Мультивибратор, состоящий из NE555, будет иметь определенную частоту колебательного сигнала, отправляемого на десятичный счетчик/распределитель импульсов CD4017 для подсчета. Когда 1,3,5 импульсов поступают, высокий уровень выхода Q0,Q2,Q4 по очереди, Синий светодиодный мигает 3 раза, высокий уровень выхода Q5,Q7,Q9 по очереди. Красный светодиодный мигает 3 раза, Синий светодиодный снова мигает, когда приходит 11,13,15 импульсов, синий и красный светодиоды мигают попеременно, чтобы понравилась лампа сигнализации. Изменение размера RP1 может изменить период колебаний, тем самым меняя скорость сияния светодиодный да, Может работать вся цепь DC9-12 В. Красный мигающий светильник и синий мигающий светильник образуют доску отдельно, подключенную к основной плате через отверстие для штампа. Если вам нужно установить в другое место отдельно или увеличить расстояние, вам следует отрезать отверстие для штампа, а затем соединить с Материнская плата на два провода. Пожалуйста, обратите внимание на направление светодиодный да при установке, особенно направление управления L11 и l12.r2 и R3 с яркостью светильник, вы можете изменить его соответствующим образом, диапазон 10-100 Ом. Посылка 1X Набор для самостоятельной детонации, двухцветсветодиодный
