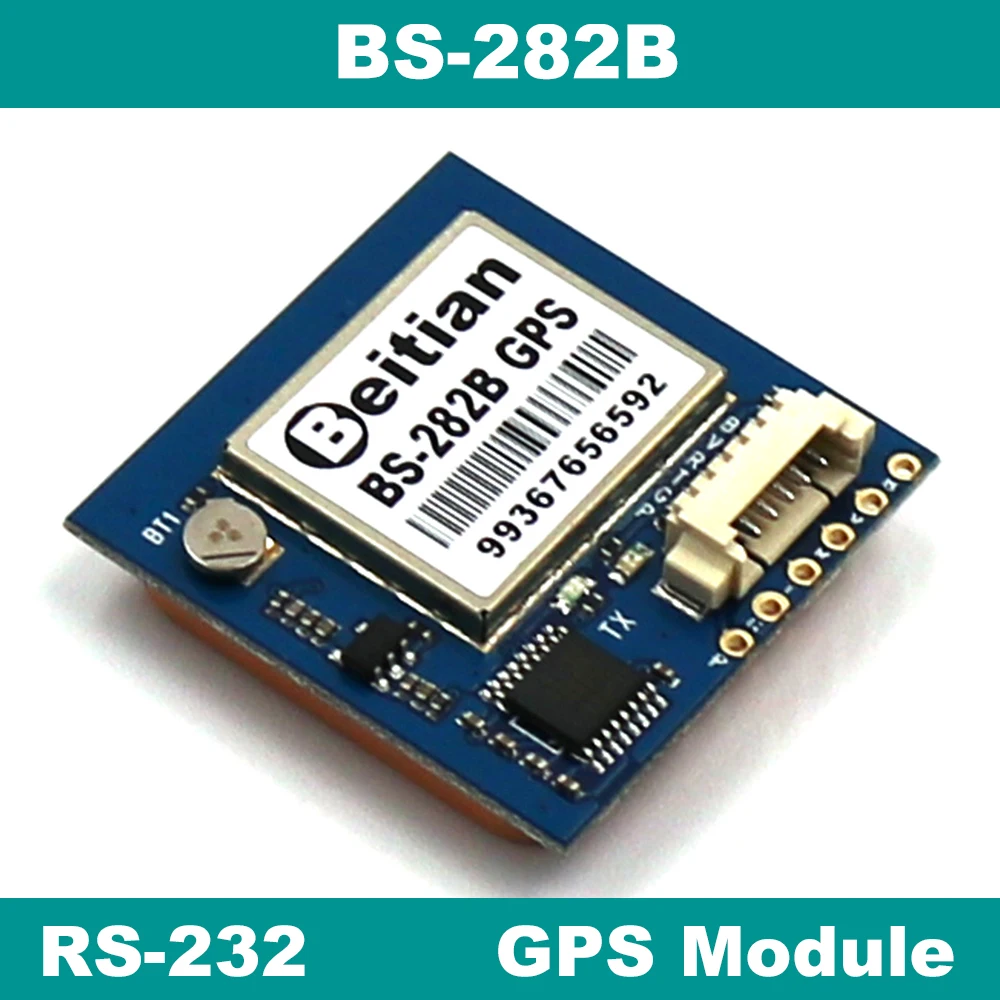

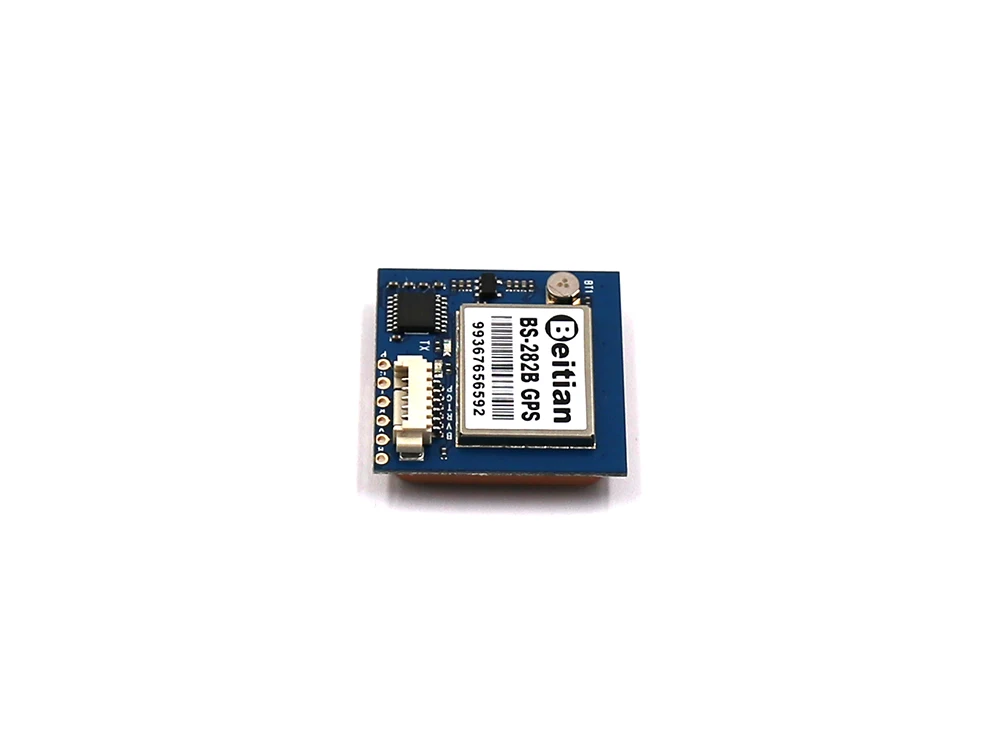

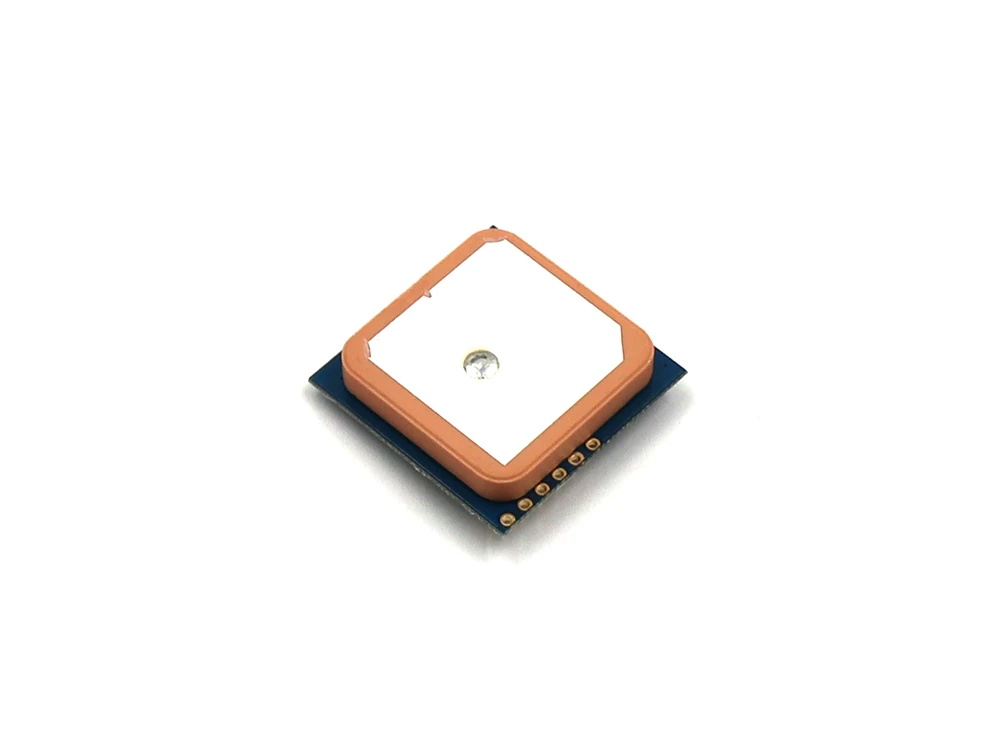

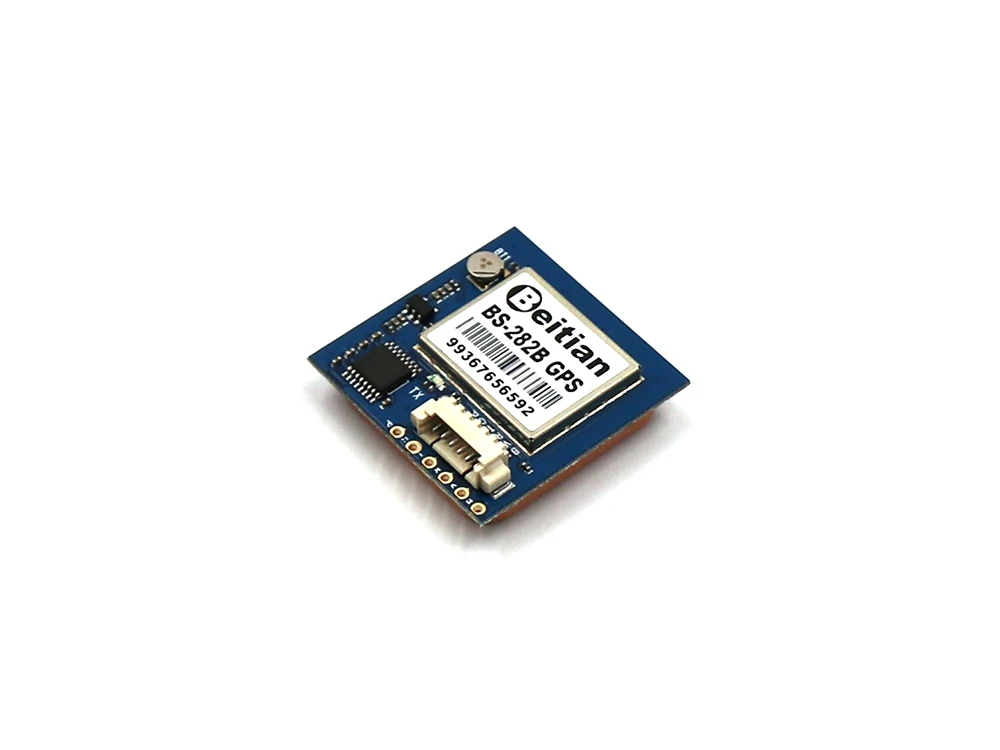

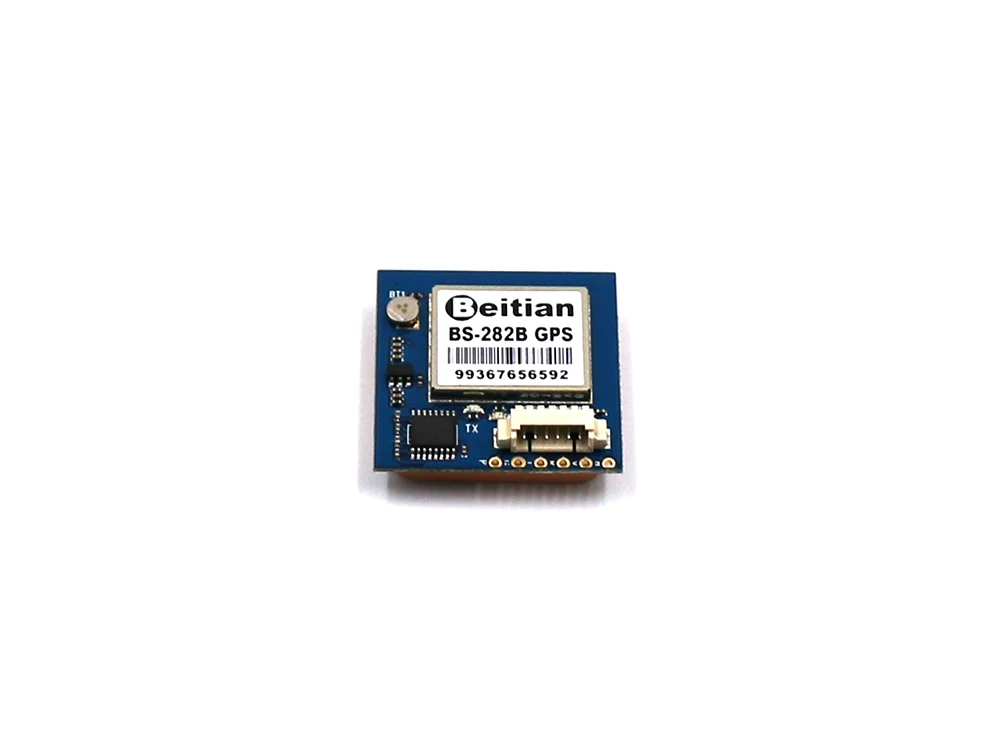

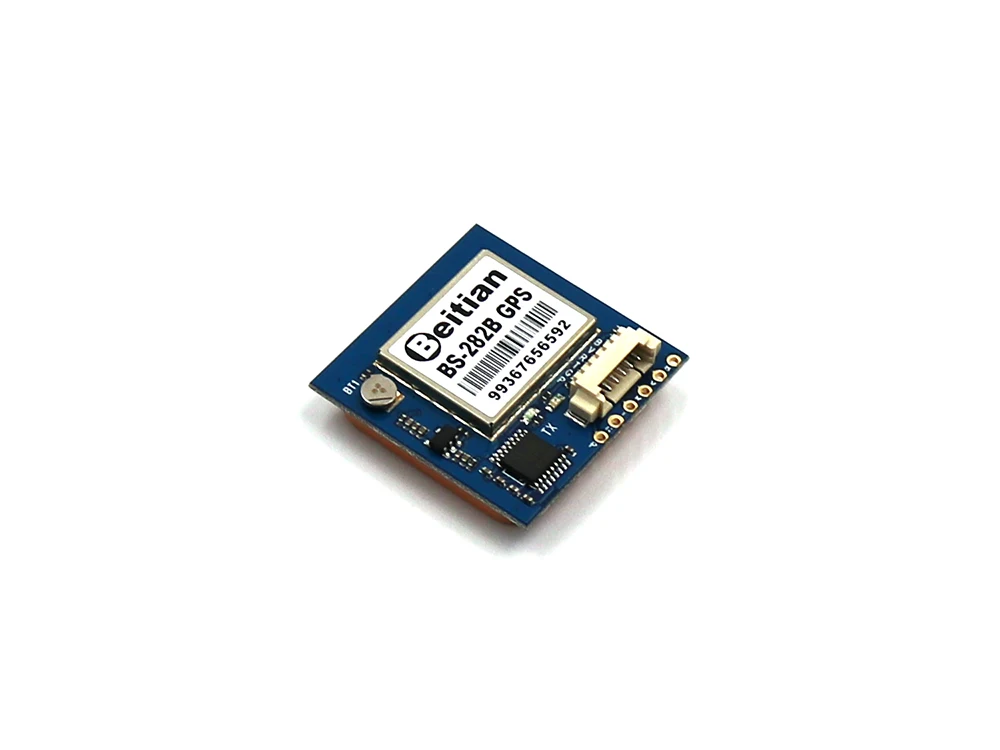

BEITIAN RS-232 уровень IPC 9600bps промышленный компьютер 1 Гц 4 м флэш 5 0 в gps модуль BS-282B |

Iitem

Описание продукта:

Электрические характеристики

Чипсет

G7020-KT

Частота

Gps L1, SBAS L1, QZSS L1

Формат приема

Gps, SBAS, QZSS

Каналы

56 поиск канала

Чувствительность

Отслеживания

-162dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Точность

Положение по горизонтали

2,0 м (типичное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с gps временем

Время приема

Холодный старт

29 s

Теплый старт

25 s

Быстрый запуск

1 s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

USB, ttl или RS-232, уровень RS-232 по умолчанию

Протокол передачи данных

NMEA-0183 или UBX, по умолчанию NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4 M FLASH, храните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

50000 м Макс

Равных угловых скоростей

515 м/с Max

Ускорение

Меньше, чем 4g

Мощность потребления

VCC

Напряжение постоянного тока 3,6 V-5,5 V, типичное: 5,0 V

В настоящее время

Захват 45 мА/5,0 в

Механический Технические характеристики

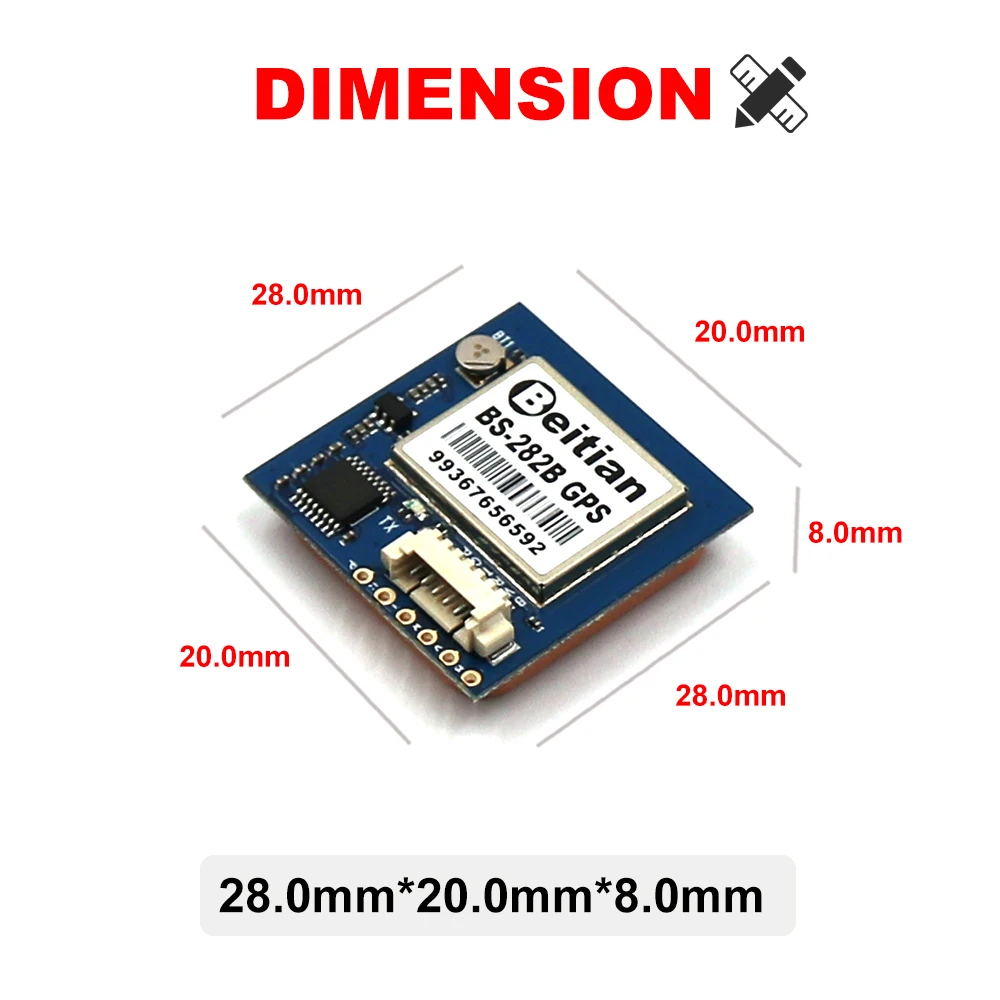

Измерение

28 мм * 28 мм * 8 мм

Вес

10,8 г

Разъем

1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Светодиодный

Встроенный светодиодный

TX светодиодный: синий. Выход данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации

PIN-код

Именной

I/O

Описание продукта:

1

1PPS

O

1 пульс в секунду при 3D фиксации

2

GND

G

Заземления

3

TX

O

RS-232 Последовательный вывод данных.

4

RX

Я

RS-232 ввод последовательных данных.

5

VCC

Я

Входное напряжение питания 3,6-5,5 В постоянного тока, типичное: 5,0 в

6

BOOT

Я

N.C.
