1602 ЖК-модуль щит консоли для Arduino Duemilanove UNO MEGA2560 MEGA1280 |

1602 ЖК-модуль щит консоли для Arduino Duemilanove UNO MEGA2560 MEGA1280 |

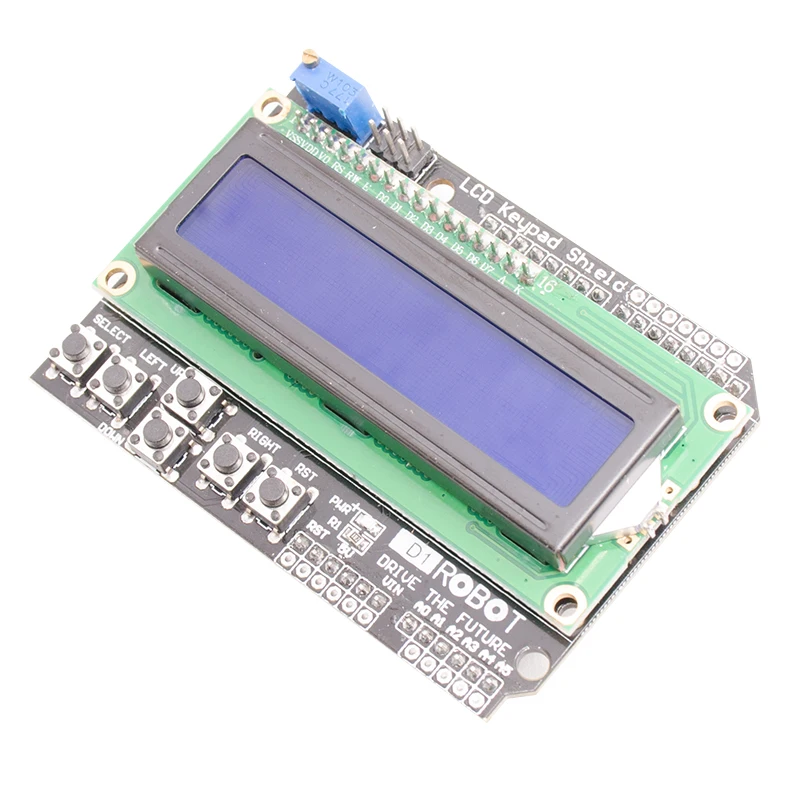

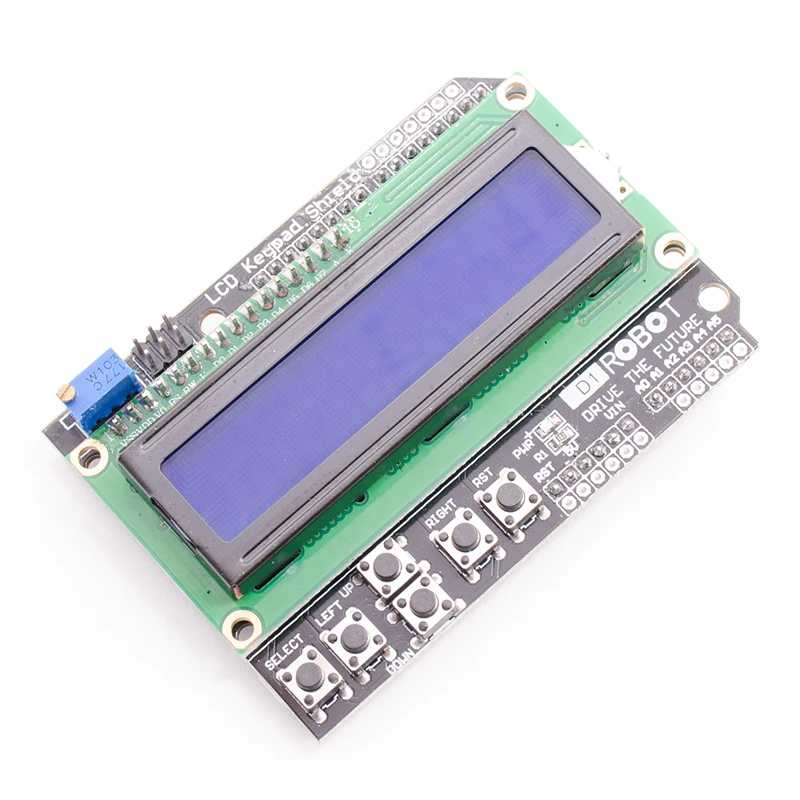

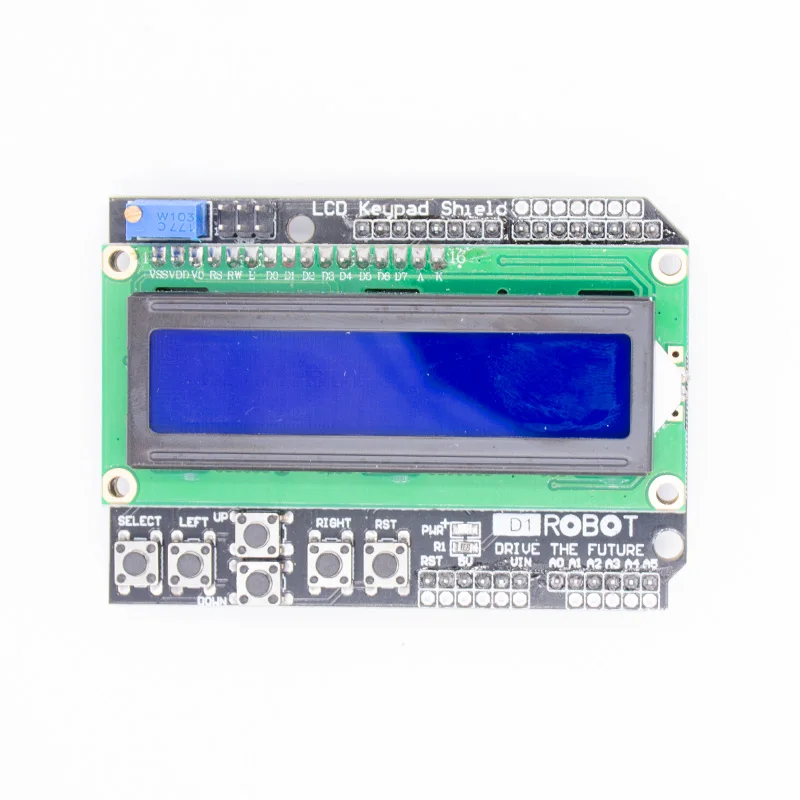

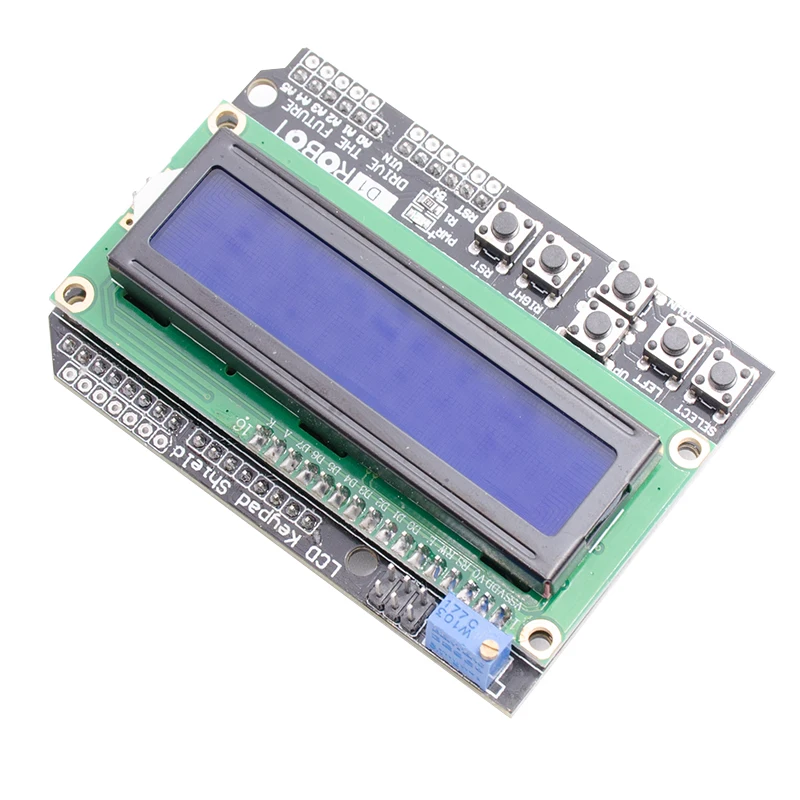

1602 ЖК-модуль клавиатуры щит для Arduino Duemilanove UNO MEGA2560 MEGA1280



Особенности:

Код образца:

/*

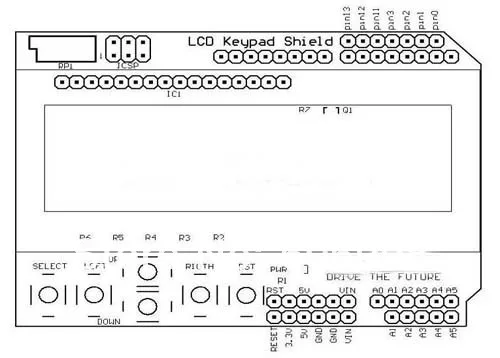

Схема:
* ЖК-дисплей RS pin to digital pin 8
* ЖК-дисплей позволяет прикрепить к цифровому контакту 9
* ЖК D4 pin к цифровому pin 4
* ЖК-дисплей D5 pin to digital pin 5
* ЖК-дисплей D6 pin to digital pin 6
* ЖК-дисплей D7 pin to digital pin 7
* ЖК BL pin к цифровому pin 10
* Контактный ключ к analogl pin 0
*/

# Включая

Жидкокристаллический ЖК-дисплей (8, 13, 9, 4, 5, 6, 7);

Char msgs[5][16] = {"правый ключ ОК",
"Вверх ключ ОК",
"Вниз ключ ОК",
"Левый ключ ОК",
«Выберите ключ ок»};

Int adc_key_val[5] ={50, 200, 400, 600, 800 };
Int NUM_KEYS = 5;
Int adc_key_in;
Ключ int =-1;
Int oldkey =-1;

Настройка пустоты ()
{
ЖК-дисплей. Прозрачный ();
ЖК-дисплей (16, 2);
ЖК-дисплей. Настраиваемый курсор (0,0);
Lcd. Печать ("ADC key testing");
}

Пустая петля ()
{
Adc_key_in = analogRead(0); /чтение значения от датчика
Key = get_key(adc_key_in); /конвертировать в нажатие клавиш

Если (ключ! = oldkey) /если обнаружен keypress
   {
Задержка (50); /подождите время дебатов
Adc_key_in = analogRead(0); /чтение значения от датчика
Key = get_key(adc_key_in); /конвертировать в нажатие клавиш
Если (ключ! = oldkey)
    {
ЖК-дисплей. Настраиваемый курсор (0, 1);
Oldkey = ключ;
Если (клавиша> = 0){
Lcd. Печать (msgs [Ключ]);
      }
    }
  }
Задержка (100);
}

/Преобразование значения ADC в номер ключа
Int get_key (без входа int)
{
Int k;

Для (k = 0; k < NUM_KEYS; k + +)
    {
If (вход <adc_key_val[k])
 {
Возврат k;
        }
   }

Если (k >= NUM_KEYS)k = -1; /не нажата действительная клавиша
Возврат k;
}

Посылка включает:

1*1602 ЖК-модуль
