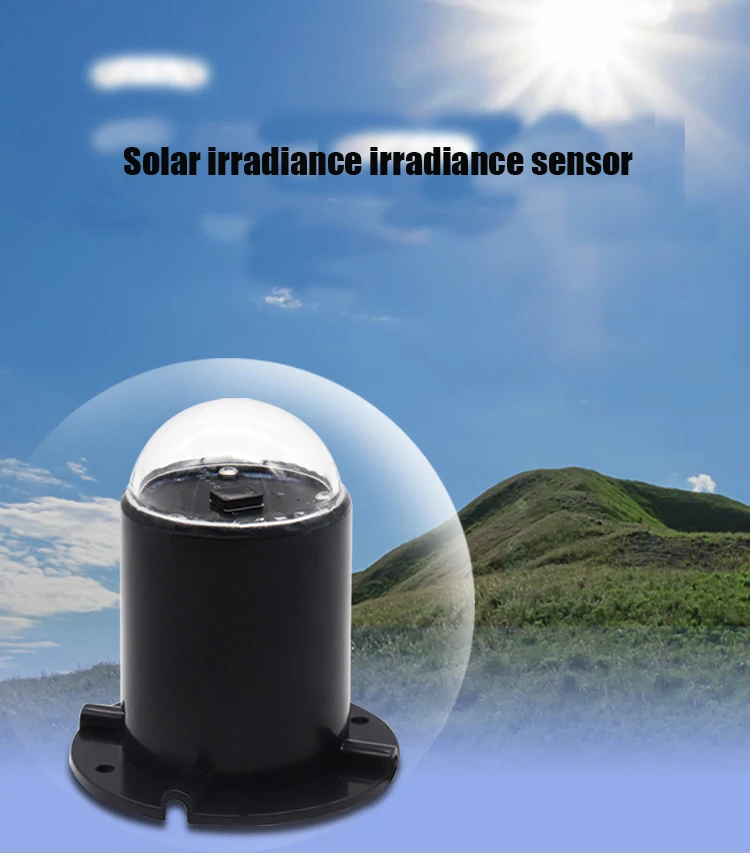

0 5 В/0 10 В/4 20 мА/RS485 датчик солнечного излучения передатчик метеосистема уличный

Добро пожаловать в Winwin,

Мы предлагаемPCB,PCB сборка, все виды компонентов (LRC и все необходимые вам детали),

Больше датчиков передатчика, нажмите здесь

Аналоговый выход

Диапазон электропитания: 10V ~ 30V DC (0-10V Выходное напряжение питания требует 24VDC)

Выход: 4-20 мА, 0-5 В, 0-10 в

Максимальное энергопотребление

Ток на выходе: 0,08 W

Напряжение ток на выходе: 0,08 W

Рабочая влажность: 0% ~ 100% RH

Рабочая температура:-40 C ~ 60 C

Спектральный диапазон: 0,3 ~ 3μm

Диапазон измерения: 0 ~ 1800 Вт/м2

Разрешение: 1 Вт/м2

Время отклика <= 10 с

Нелинейная <+-2%

Годовая стабильность <+-2%

Ответ Cosine <+-10%

Длина линии 60 см

Проводка

Формула расчета

3,1 метод расчета выходного сигнала токового типа

Например, диапазон 0 ~ 1800 Вт/м2, выход 4 ~ 20 мА. Когда выходной сигнал составляет 12 мА, рассчитывается значение текущей солнечной радиации.

Диапазон солнечного излучения охватывает 1800 Вт/м2 и определяется токовым сигналом 16 мА, 1800 Вт/м2/16 ма = 112,5 Вт/м2.

/МА, то есть, ток 1мА представляет собой изменение солнечного излучения 112,5 Вт/м2, измеренное значение 12mA-4mA = 8mA, 8mA * 112,5 Вт/

M2/mA = 900 Вт/м2, ток солнечной радиации значение 900 Вт/м2.

3,2 расчет выходного сигнала типа напряжения

Например, диапазон 0 ~ 1800 Вт/м2, 0-10 В выход. Когда выходной сигнал составляет 5 В, рассчитывается значение текущей солнечной радиации. Солнце

Диапазон излучения 1800 Вт/м2, выраженный сигналом напряжения 10 в, 1800 Вт/м2/10 В = 180 Вт/м2/В, то есть электричество

Давление 1 в представляет собой изменение солнечного излучения 180 Вт/м2, измеренное значение 5 В-0 В = 5 В, 5 в * 180 Вт/м2/В = 900 Вт/м2, текущее солнце

Значение излучения 900 Вт/м2.

Выход RS485

Диапазон электропитания: 10 В ~ 30 В постоянного тока

Выход: RS 485 (стандартный протокол Modbus-RTU)

Мощность Потребляемая мощность: 0,08 W

Рабочая влажность: 0% ~ 100% RH

Рабочая температура: -40 C ~ 60 C

Спектральный диапазон: 0,3 ~ 3μm

Диапазон измерения: 0 ~ 1800 Вт/м2

Разрешение: 1 Вт/м2

Время отклика: ≤ 10 с

Нелинейная: <± 2%

Годовая стабильность: ≤ ± 2%

Ответ Cosine: ≤ ± 10%

Длина линии: 60 см

Проводка

Метод установки

1. После завершения установки снимите защитный чехол

2. Убедитесь, что кронштейн установлен, и датчик излучения параллельно земле.

3. Закрепите датчик на монтажном кронштейне с помощью винта через монтажное отверстие на датчике.

4. Обратите внимание, что Пылезащитная крышка не должна быть повреждена во время процесса установки, чтобы не повлиять на точность измерения.

Метод установки

1. После завершения установки снимите защитный чехол

2. Убедитесь, что кронштейн установлен, и датчик излучения параллельно земле.

3. Закрепите датчик на монтажном кронштейне с помощью винта через монтажное отверстие на датчике.

4. Обратите внимание, что Пылезащитная крышка не должна быть повреждена во время процесса установки, чтобы не повлиять на точность измерения.
