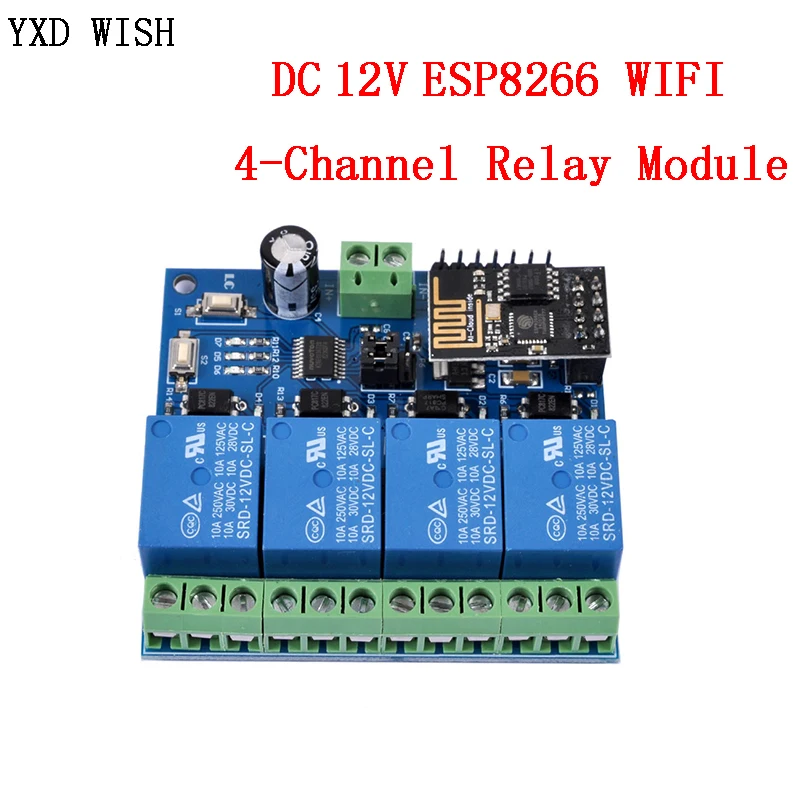

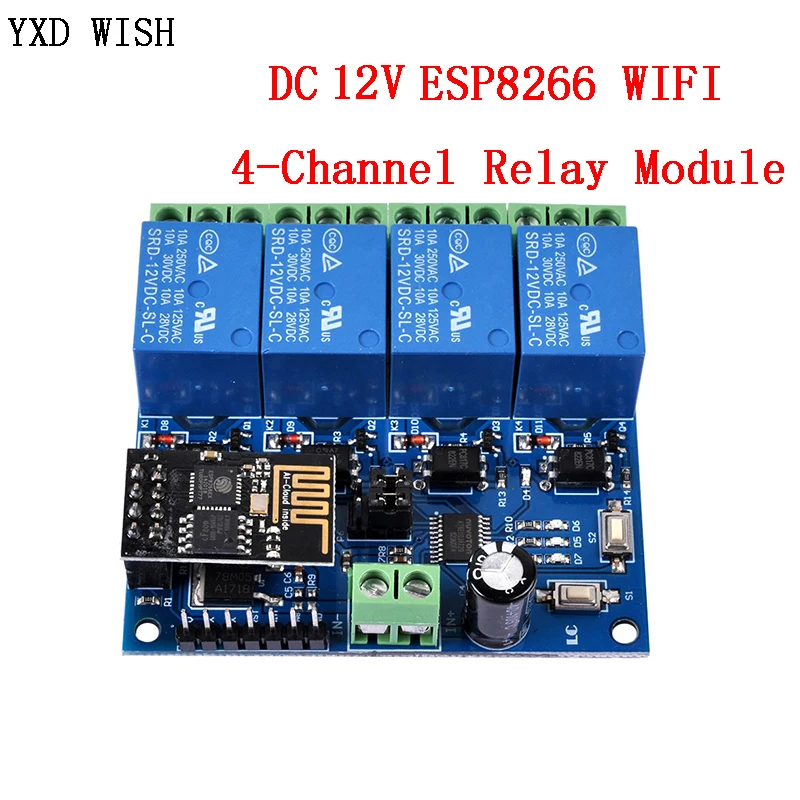

DC 12 V 4 Wifi реле канала модуль ESP8266 ESP-01 12 V реле модуль дистанционного Управление переключатель для умного дома IOT передачи чехол для телефона
Описание:
ESP8266 WIFI 4-Канальный Релейный Модуль 4 WIFI реле канала WIFI релейный модуль с ESP8266 WIFI модуль и зрелый 8 бит MCU, с профессиональным переключением цепи питания. Он может управлять реле с помощью приложения Android phone в локальной сети (LAN). Легко установить.

Особенности:
1>. Интегрированный дизайн.

2>. Дистанционное управление с помощью приложения.

3>. 12 В постоянного тока рабочий источник питания.

4>. На борту высокого качества MCU и ESP8266 WIFI модуль.

5>. Поддержка двух режимов работы:

Режим 1: мобильный телефон подключается к Wi-Fi модулю напрямую.

Режим 2: мобильный телефон и WIFI модуль переносятся на роутер вместе.

Дополнительные характеристики: релейный модуль USB (без ESP8266).

6>. Расстояние передачи:

В открытой среде, когда мобильный телефон переносит модуль Wi-Fi, максимальное расстояние передачи составляет 100 метров.

Когда модуль Wi-Fi и сотовый телефон несут на маршрутизаторе в то же время расстояние передачи сигнала зависит от сигнала маршрутизатора.

7>. Используйте технологию Smartconfig для завершения конфигурации учетной записи и пароля модуля Wi-Fi ESP8266 в мобильном приложении. Настроенная учетная запись и пароль будут запоминаться после выключения питания.

8>. Оптопара изолированный выход, безопасный и надежный.

9>. Плата содержит 220V,10A/250V AC 10A/30V DC Songle оригинальный реле, который может непрерывно поглощать 100000 раз, с защитой от тока диода и короткое время отклика.

10>. Материал PCB и производственный процесс соответствуют стандартам RoHS.

11>. Бортовой светодиодный индикатор реле, режим и Рабочий СВЕТОДИОДНЫЙ индикатор статуи.

12>. Защищены UART интерфейс отладки и MCU порт загрузки для программы.

Параметры:

1>. Название продукта: DC 12V ESP8266 WI-FI 4-Канальный Релейный Модуль

2>. Рабочее напряжение: 12 В постоянного тока

3>. Напряжение нагрузки: 30 В постоянного тока 10A/250 В переменного тока 10A

4>. Рабочая температура:-40 ℃ ~ 85 ℃

5>. Рабочая влажность: 0% ~ 95% относительной влажности

6>. Размер: 63*60*20 мм

Описание порта:

1>.IN +: мощность положительная. Рабочее напряжение входного терминала

2>.IN-: мощность отрицательная. Рабочее напряжение входного терминала

3>.5 В/RX/TX/GND: коммуникационная плата интерфейса UART

4>.NRST/PIN8/SWIN/GND: интерфейс загрузки кода для управления IC от производителя.

5>. Кнопка S1: используется для переключения режима работы (режим по умолчанию 1)

6>. Кнопка S2: восстановление заводских настроек.

7>.D1 ~ D4: красный светодиодный индикатор. Релейный рабочий индикатор. Светодиодный индикатор включается при работе реле.

8>.D5: синий светодиодный индикатор. Режим 2 светодиодный индикатор.

9>.D6: зеленый светодиодный индикатор рабочего состояния.

9,1>. Светодиодный ВЫКЛ: это означает, что он автоматически настраивается или отключен от маршрутизатора, когда светодиодный индикатор выключен.

9,2>. Вспышки 0.5s: это означает, что модуль ждет настроить WI-FI учетная запись и пароль с помощью приложения на телефоне в том случае, если он начинает мигать каждые 0,5 секунд.

9,3>. Мигает 2 s: это означает, что Конфигурация завершена, ожидая TCP соединение с мобильный телефон, если он мигает каждые 2 секунды.

9,4>. Светодиодный: это означает, что модуль успешно устанавливает TCP соединение с мобильный телефон, если он продолжает работать.

10>.D7: красный светодиодный индикатор. Режим 1.

11>. Джемпер:

11,1>. Установите колпачок перемычки: рабочий статус по умолчанию. Это означает, что модуль работает в нормальном состоянии.

11,2>. Снимите колпачок перемычки: Проверьте ESP8266 модуль отдельно от USB в TTL конвертер (не рекомендуется).

12>.COM1 ~ COM4: общий порт от реле.

13>.NC1 ~ NC4: нормальное закрытие. Подключается к COM по умолчанию. Висит при работе реле

14>.NO1 ~ NO4: нормальное открытие. По умолчанию он отключается к COM. Подключение к COM при работе реле.

15>. Команда управления реле (Шестигранная):

Выключите первое реле: A0 01 00 A1

Включите первое реле: A0 01 01 A2

Выключите второе реле: A0 02 00 A2

Включите второе реле: A0 02 01 A3

Выключите третье реле: A0 03 00 A3

Включите третье реле: A0 03 01 A4

Выключите четвертое реле: A0 04 00 A4

Включите четвертое реле: A0 04 01 A5

Метод конфигурации:
1>. Подключите источник питания постоянного тока 12 В на входном терминале «IN +» и «In-», который отмечен на печатной плате.

2>. Установите приложение «esptouch _ Demo» на телефон Android. Используйте r для настройки номера учетной записи WIFI и пароля в режиме 2, чтобы использовать его в первый раз.

3>. Установите TCP transport tool APP «easytcp _ 20» на телефон Android. Используется для отправки команды управления реле, нажмите «переключатель», затем нажмите серый квадрат в интерфейсе для ввода имени и содержимого команды управления реле соответственно (формат команды является шестигранным).

6. Режим работы 1 (телефон переносит WIFI модуль напрямую):
1>. Это означает, что Конфигурация завершена, если зеленый светодиодный Цикл мигает от 4 секунд замедляется до 2 секунд после включения питания;

2>. Модуль отправляет сигнал точки доступа Wi-Fi, который можно просмотреть в сети Wi-Fi на мобильный телефон, а затем выбрать сеть.

3>. Откройте приложение «easytcp _ 20», нажмите «Подключение», введите ip-адрес: 192.168.4.1 и номер порта 8080., а затем нажмите «Подключение». Зеленый светодиодный Цикл мигает от 2 секунд, чтобы сохранить после успешного подключения. Нажмите на серую площадь, чтобы отправить инструкцию для управления переключателем реле.

7. Режим работы 2 (телефон и WIFI модуль несут на маршрутизаторе вместе):

1>. Короткое нажатие кнопки S1 для переключения режима работы в режим 2, когда зеленый светодиодный индикатор мигает из 4 секций
