ЖК дисплей цифровой DC 5A Регулируемый преобразователь постоянного тока и

ЖК дисплей цифровой DC 5A Регулируемый преобразователь постоянного тока и

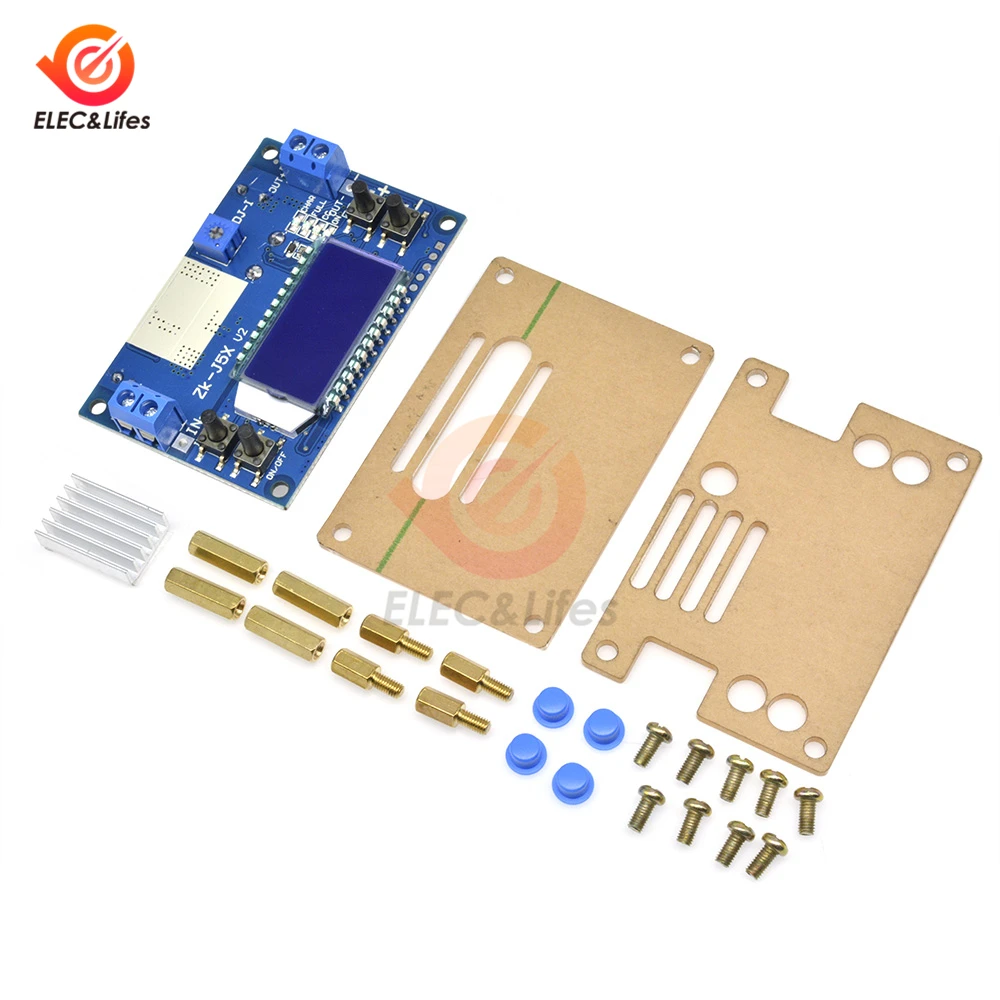

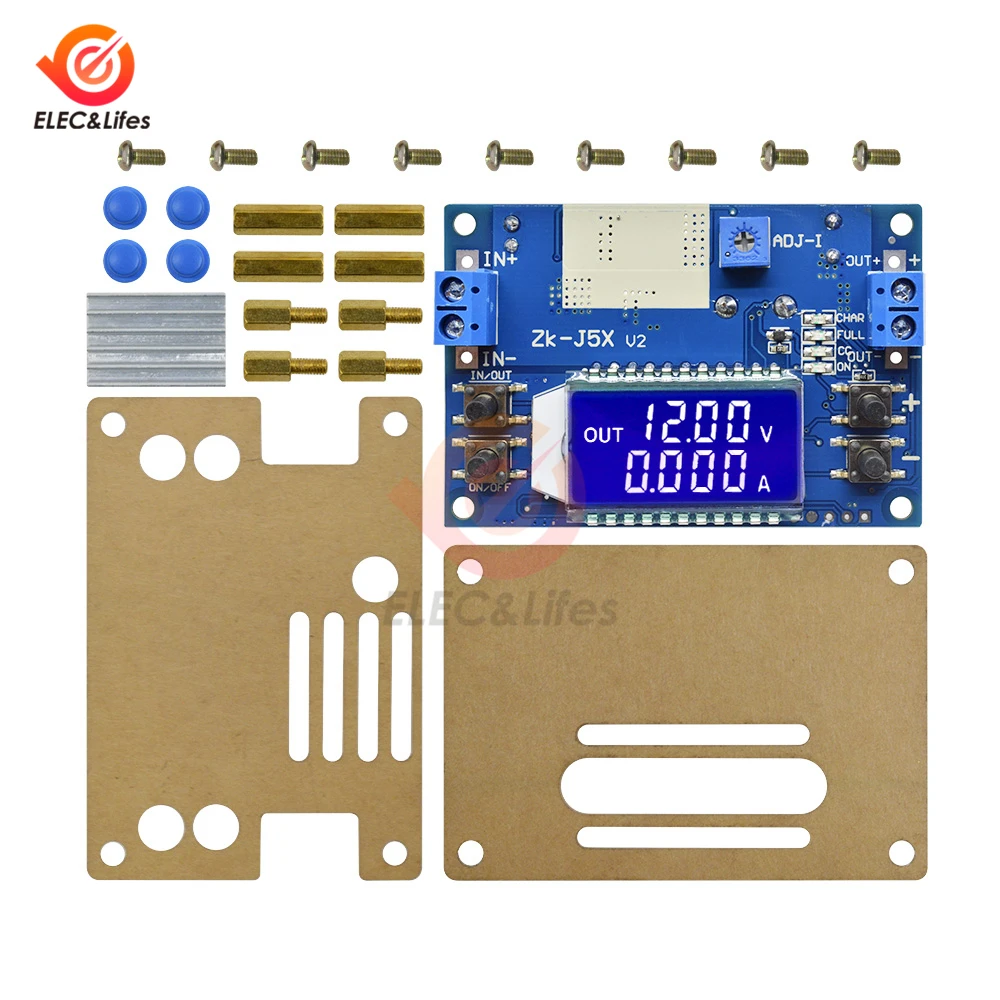

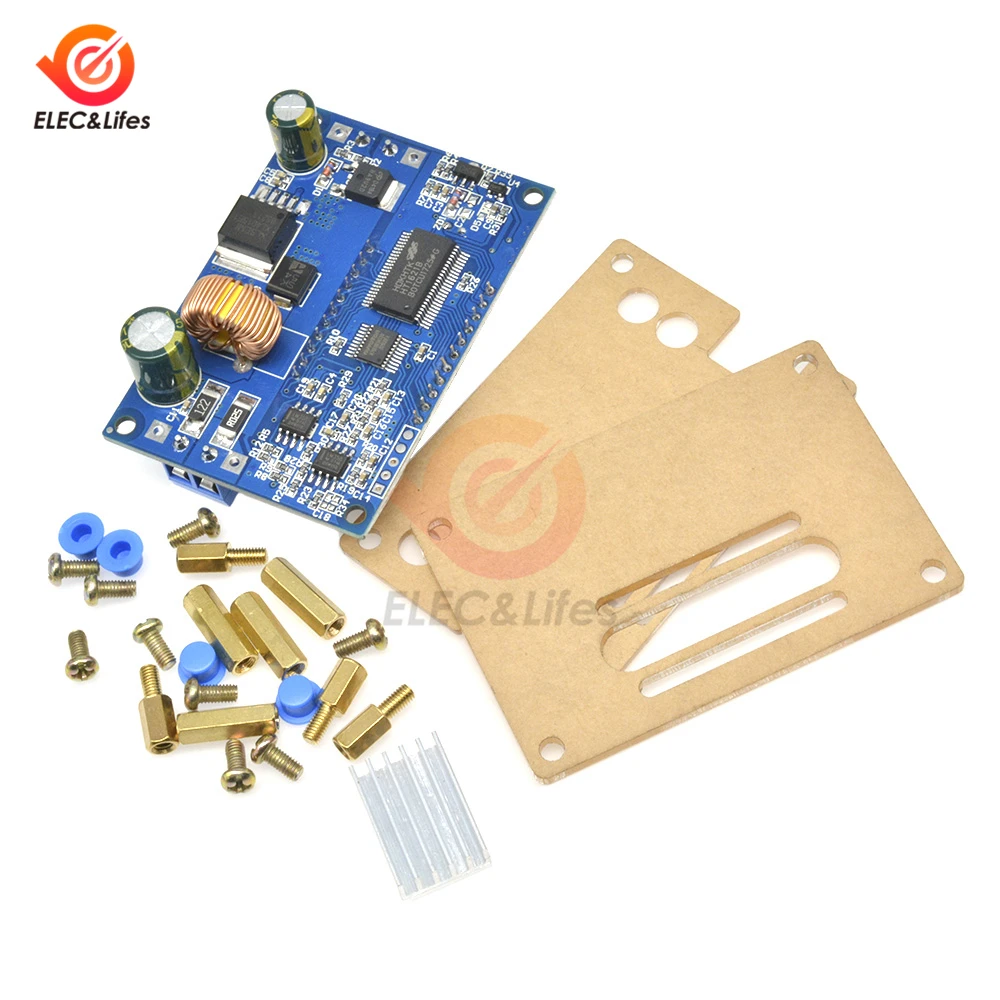

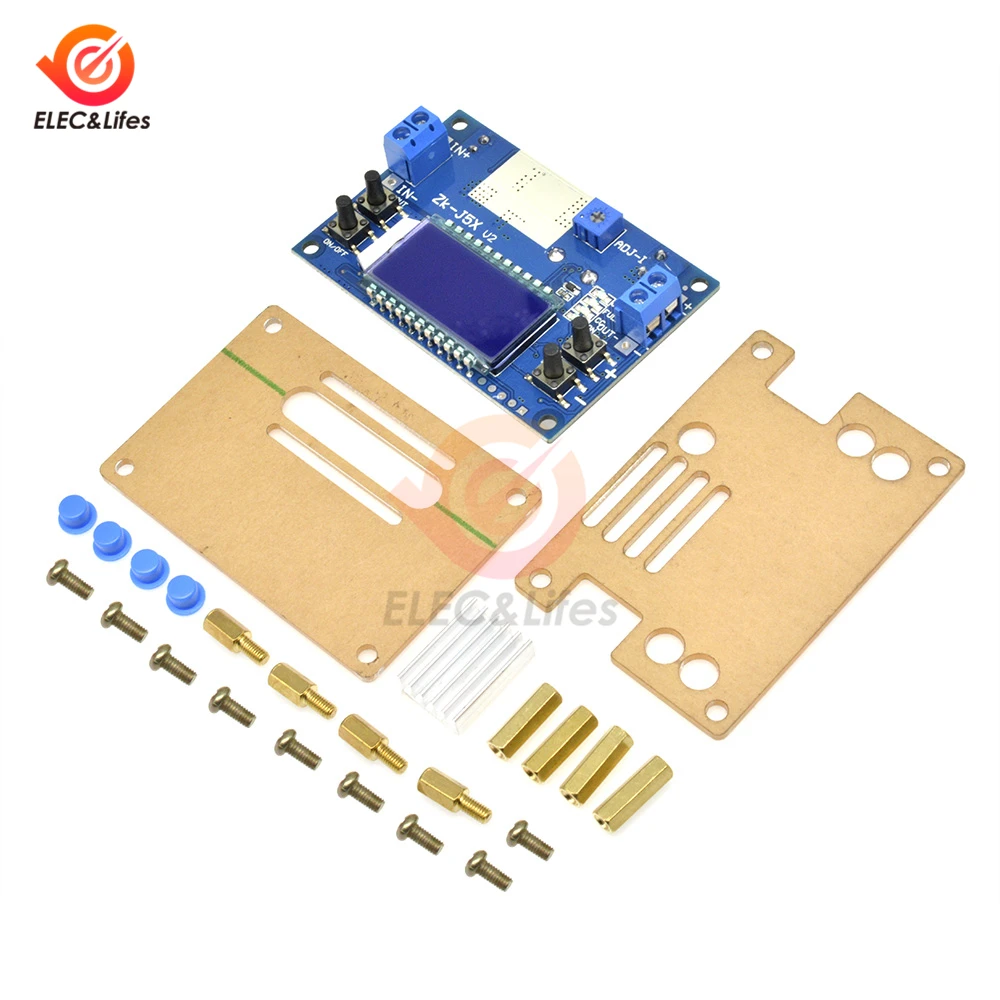

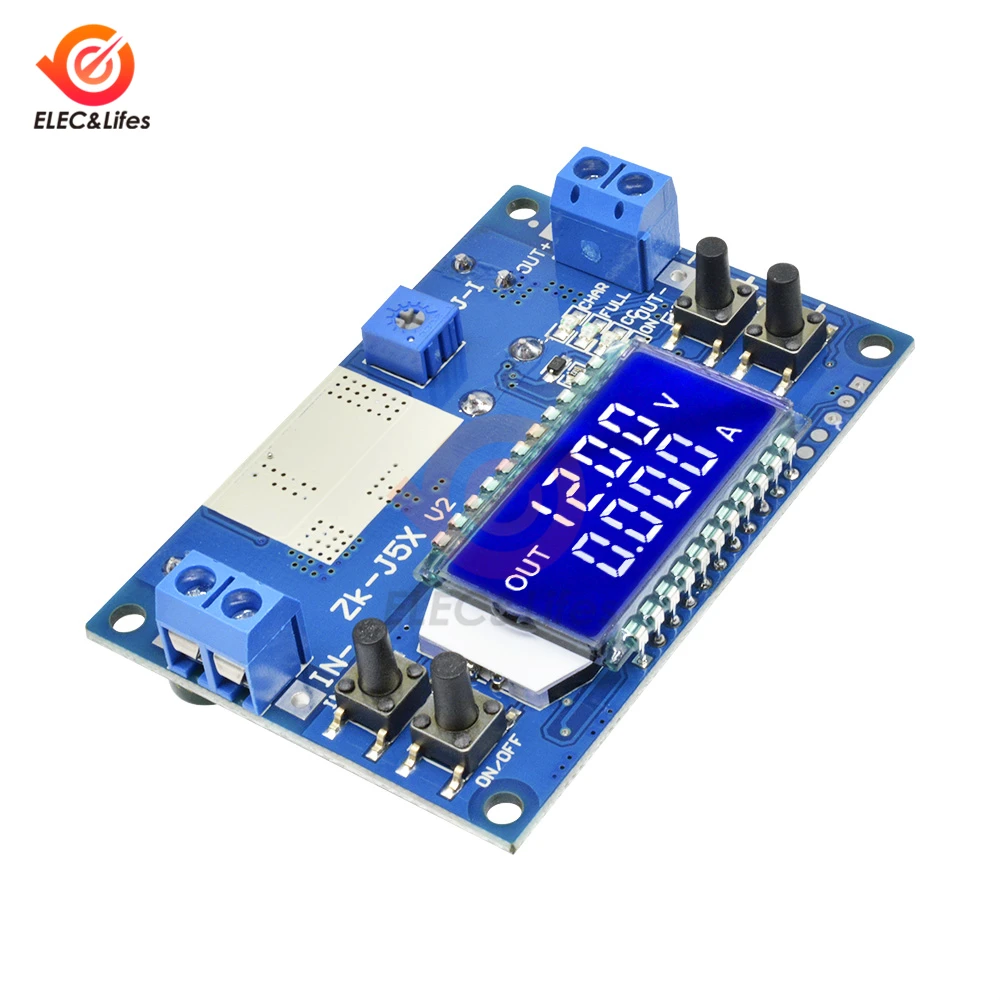

Примечание: Это DIY Kit module, вам нужно собрать продукт самостоятельно! Наслаждайтесь интересами DIY.

1. Параметры продукта: Вход напряжение: 6,5-36V (Вход напряжение ниже 6,5 в, погрешность тока не является точным, ЖК-дисплей дисплей ниже 5,5 V не является нормальной) Выход напряжение: 1,2-32 в пост, заводским настройкам по умолчанию, Выход 5V. Выход ток: он может работать стабильно для 3.5A в течение длительного времени, а также может достигать 4.5A с усиленным рассеивания тепла (регулируемый предельный ток составляет около 4,2-4.5A) Выходная мощность: Естественное тепловыделение 50 Вт (в пределах 3,5a), улучшенное тепловыделение 75 Вт Напряжение дисплей: разрешение 0,05 V, Диапазон 1,2-32 в пост Точность: ± 0,1 V (для клиентов с строгие требования к точности) Текущий Дисплей: разрешение 0.005A, диапазон 0-4.5A, точность ± 0.05A (для клиентов с строгими требованиями к точности) Эффективность преобразования: около 94% Рабочий ток: около 30 мА Защита обратного подключения на входе: Да Выход анти-обратного потока: нет (при зарядке аккумулятора, сначала Включите модуль, а затем подключите аккумулятор и убедитесь, что напряжение батареи ниже выходного напряжения; если есть условия, Пожалуйста, подключите диод анти-обратного потока в выходном положительном полюсе) Защита от короткого замыкания: Да Размер: длина * ширина * высота 70,5*48,4*28 мм Вес: 62 г 2. Описание функции: 1) на левой стороне модуля есть две кнопки: вход/выход, ВКЛ/ВЫКЛ: кнопка «вход/выкл» переключает отображение входного напряжения и выходного напряжения, длительное нажатие может переключаться на выходной ток, выходная мощность дисплея; Кнопка включения/выключения управления Выход включен или выключен, Нажмите и удерживайте, чтобы установить выходное состояние по умолчанию следующего включения или выключения питания. Есть +, -две кнопки на правой стороне модуля: + удерживать кнопку нажатой, выходное напряжение, чтобы увеличить 0,05 V, нажмите и удерживайте кнопку может непрерывно расти, затем нажмите и удерживайте кнопку может увеличить непрерывного медленно на каждом этапе изготовления обуви 0,1 V, 1 м;-Нажмите кнопку, чтобы уменьшить выходное напряжение от 0,05 V, Нажмите и удерживайте кнопку может быть непрерывно уменьшен, а затем нажмите и удерживайте кнопку может сократить время непрерывной медленно на каждом этапе изготовления обуви 0,1 V, 1V. 2) ADJ-I-это потенциометр настройки тока. Вращается по часовой стрелке для увеличения установленного тока. Когда ток нагрузки достигает установленного тока, он входит в состояние постоянного тока, и индикатор постоянного тока (красный) CC загорается. Индикатор выхода-это индикатор выходного состояния. Загорается при напряжении на выходе. В противном случае индикатор CHAR является индикатором зарядки. При зарядке полный индикатор полностью заполнен. Если постоянный ток 2А, заряжайте. Когда ток достигает 0,2a или меньше, лампа поворачивается, полный индикатор и индикатор CHAR выключается. 3. Как использовать: Используется как обычный понижающий модуль с защитой от перегрузки по току (1) Нажмите кнопку, чтобы установить выходное напряжение на нужное напряжение. (2) Сначала поверните ADJ-I потенциометра регулировки тока против часовой стрелки, затем Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Пусть выходной ток достигнет значения защиты от перегрузки по току, которое вы хотите установить. (Например, если текущее значение, отображаемое мультиметром, составляет 2А, максимальный ток может быть только 2А при использовании модуля, И красный индикатор постоянного тока будет гореть, когда ток достигнет 2А, в противном случае индикатор будет выключен) Используется в качестве зарядного устройства Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, слишком велика, ток зарядки слишком велик, что приводит к повреждению аккумулятора. Поэтому аккумулятор должен использоваться в начале. Поток зарядки, когда зарядка достигает определенного уровня, она автоматически переключается обратно на постоянное напряжение зарядки. (1) определяет напряжение и ток заряда перезаряжаемый аккумулятор, который вам нужен; (в том случае, если литиевая батарея параметр 3,7 V/2200mAh, затем поплавок напряжение 4,2 V и максимальный ток заряда 1C, то есть, 2200mA) (2) на холостом ходу, оборот в минуту (условия, кнопка выходное напряжение достигает Поплавковый стабилизатор напряжения; (в том случае, если 3,7 V литиевая батарея заряжена, выходное напряжение регулируется до 4,2 V) (3) Сначала поверните ADJ-I потенциометра регулировки тока против часовой стрелки, затем Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Что позволяет выходному току достичь предопределенного значения тока зарядки; (4) подключите аккумулятор и зарядите его. (При установке шагов 1, 2 и 3: выходной терминал не подключен к батарее без нагрузки) Используется как мощный светодиодный модуль постоянного тока (1) Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами; (2) при отсутствии нагрузки Кнопка устанавливает выходное напряжение, чтобы достичь максимального рабочего напряжения светодиодный; (3) Сначала поверните ADJ-I потенциометра регулировки тока против часовой стрелки, затем Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока; (4) Подключите светодиодный индикатор и проверьте устройство. (При установке шагов 1, 2 и 3: выход не подключен к светодиодный светильник.) Посылка список: Примечание: 1>. Выходное напряжение по умолчанию составляет около 5 В. 2>. Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае оно не будет работать нормально. 3>. Пожалуйста, нажмите кнопку ' - ' повторно, если нет выходного напряжения. 4>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. 5>. Пожалуйста, не делайте коротких выходов. 6>. Вход напряжение должно быть 0,5 V выше, чем выходное напряжение. 7>. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется для последовательного диода с защитой от обратного потока на входном положительном терминале. 8>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток. 9>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. 10>. Пожалуйста, понижайте выходную мощность, если модуль горячий. 11>. Модуля выходное напряжение и ток точность 0,1 V и 0.05A. 12>. Перед использованием ознакомьтесь с руководством и описанием.
