HB100 микроволновой модуль инструкции



В отношении



Пожалуйста, используйте этот продукт правильно в условиях, ограниченных и разрешенных этим руководством. Любая внешняя среда и вход выше несущей способности этого продукта приведет к непоправимому повреждению. Не проводите разрушительные испытания и не ограничивайте допуск на продукт без особых обстоятельств. Такие тесты могут привести к необратимому повреждению продукта





Внимание на сварку: пожалуйста, используйте низковольтный паяльник для сварки и заземления паяльника надежно, при сварке DIP PAD, вам нужно сварить боковую часть с контурной проводкой или медным покрытием!

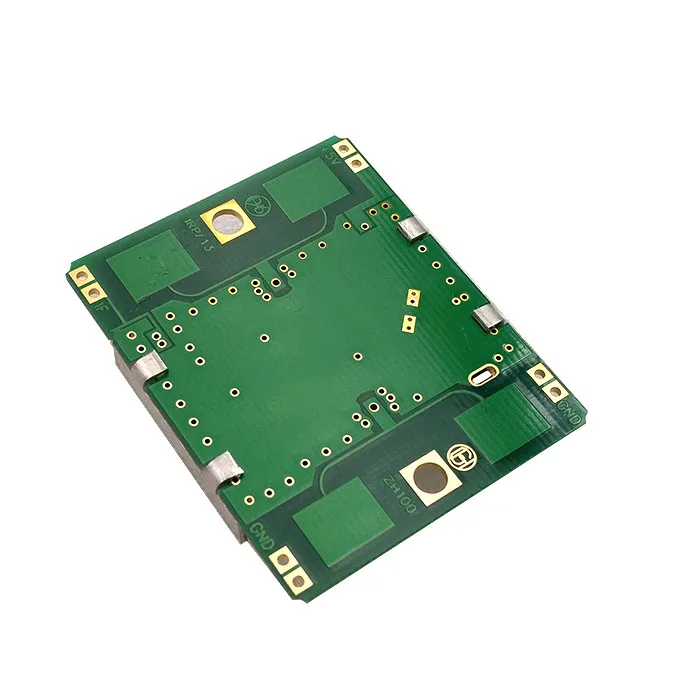

HB100 микроволновой модуль-это микроволновый детектор движущихся объектов, разработанный по принципу доплеровского радара. Он в основном применяется для автоматического выключателя управления дверью, системы защиты безопасности, автоматической системы управления видео ATM, автоматической машины сигнала поезда и других мест. HB100-это стандартный 10,525 ггц микроволновый доплеровский радар-детектор, который имеет следующие преимущества по сравнению с другими методами обнаружения: 1. 2. Он не зависит от температуры, влажности, шума, воздушного потока, пыли, света и т. д., подходит для суровых условий; 3. Сильная устойчивость к радиочастотным помехам; 4. Небольшой выходной мощности, Никакого вреда для человеческого организма; 5. Дальность действия: дальность обнаружения составляет более 20 метров.







Введение в принцип Доплера: теория Доплера основана на времени. Когда радиоволна встречает объект на своем пути, он будет отражен. Частота отраженной волны изменится с движущимся состоянием объекта. Если положение объекта фиксируется, то частота отраженной волны должна быть равна частоте передаваемой волны. Если объект движется в направлении излучения, отраженная волна будет сжатой, то есть частота отраженной волны увеличится; Вместо этого, частота отраженной волны уменьшится.



Микроволновый детектор, разработанный в соответствии с принципом допплера, состоит из FET среднего DRO микроволнового осцилляционного источника (10,525 ггц), распределителя мощности, передающей антенны, приемной антенны, миксера, детектор и другие схемы (рис. 2). Передающая антенна высылает микроволновые печи во внешнем направлении, которые отражаются при обнаружении объекта. Отраженные волны получены приемной антенной, а затем смешиваются с колебательными волнами в миксере. Смешанные и обнаруженные низкочастотные сигналы отражают скорость движения объекта







Микроволновая печь диапазон отклика схема









10,525 ghz микроволновая печь имеет следующие преимущества по сравнению с более низкой частотой волны: 1. Микроволновая антенна имеет хорошую направленность при передаче, поэтому легко контролировать область микроволнового зонда. 2. В процессе передачи микроволновая печь легко ослабляется, поглощается и отражается, и будет экранирована, когда она встретит защитные объекты, такие как стены. Таким образом, предметы вне объекта, такие как стены, имеют небольшие помехи.







Источник питания: HB100 может поставляться в режиме непрерывного постоянного тока (CW) и импульсного питания (PW). Диапазон адаптивного напряжения HB100 составляет 5 в ± 5%. Типичный ток 35ма (типичное значение) при работе в режиме непрерывной подачи постоянного тока (CW). При работе в режиме импульсного источника питания низкого цикла (PW) рекомендуется поставить HB100 с импульсным источником питания 5 в с шириной импульса между 5khs и 30khs (обычно 20khs) И частотой 2-4 кгц (как правило, это относится к 2,0 кгц). При импульсном источнике питания 3 ~ 10% рабочего цикла средний ток составляет 1,2 ма ~ 4 ма.



Напряжение импульсного источника должно быть от 4,75 в до 5,25 в, а плоскость импульсного топа повлияет на способность обнаружения HB100. Когда напряжение источника питания превышает 5,25 в, его надежность снижается и может привести к выходу rf из номинальной частоты и постоянному повреждению цепи.







Выход Rf: во всех рекомендуемых режимах работы, мощность rf HB100 очень низкая, работает в безопасных пределах, которые не представляют опасности для человеческого организма. При работе в режиме CW общая выходная мощность составляет менее 15 мвт. Плотность выходной мощности 1 мвт/см2 на 5 мм и 0,72 вт/см2 на 1 м. При работе в режиме импульсного источника питания с циклом работы 5% плотность мощности снижена до 50 вт/см2 и 0,036 вт/см2 соответственно.







Если ток на выходе: когда объект движется радиально в диапазоне эффективного обнаружения HB100 со скоростью 1 м/с относительно поверхности антенны HB100 (неалюминиевая защитная сторона-это поверхность антенны), если мощность HB100 составляет 72 Hz/s, И выходная частота пульсации если приблизительно линейная с относительной радиальной движущейся скоростью объекта. Амплитуда выхода, если это связано с размером и расстоянием объекта. Когда тестер весом 70 кг и высотой 170 см движется радиально со скоростью 1 м/с относительно HB100 на расстоянии 1 м, амплитуда выхода, если 5мв и 72 Hz/s импульсных сигналов, и амплитуда выхода, если обратно пропорциональна квадрату расстояния.







Примечание: 1. Диапазон обнаружения зависит от отражательной способности и размера цели и коэффициента сигнал-шум.



2.10.525 ггц doppler скорость 31 Hz/M. P.H



3. Модуль установки должен сделать свою поверхность антенны (неалюминиевая сторона экрана-поверхность антенны) к обнаруженной области, и пользователь также может отрегулировать направление для достижения лучшей области покрытия.











Простое определение неисправности: если выход HB100 легко сломать во время сварки. Диод файл мультиметра используется для того чтобы измерить перепад давления в том случае, если к заземлению и GND для того, чтобы в том случае, если, и в обычное время (vif-gndvgnd-если) составляет около 0,25 v.







HB100 таблицу параметров















Схематическая схема 1 PW режим питания 1



(На рисунке, VDD = 10 ~ 18VDC,VCC = 5VDC отрегулируйте потенциометр для регулировки диапазона обнаружения от 3 м до 25 м)







Схема 2 PW режим питания ii











Рис. 3 CW режим питания







Пример 2: схема переключателя поезда, автоматическая сигнальная машина



Рабочее расстояние: 1-9 м непрерывная регулировка. Этот вид цепи имеет более сильную способность анти-помех и больший диапазон регулировки, и может быть использован в поле и в месте с более тяжелыми условиями.

Краткое описание принципа: на приведенной выше схеме показана полная схема применения. U3D (LM339) и его окружающие компоненты составляют 2 кгц низкомощный осциллятор цикла. P1 и P2 обеспечивают импульсный источник питания и стробоскоп. Для того, чтобы принять удерживающую емкость, E9 усиливает низкочастотный сигнал, отражающий движение объекта через схему усилителя низких частот, состоящую из LM324 A, B и окружающих компонентов, И затем переходит к компаратору, состоящему из LM324 C и окружающих компонентов. Сеть фильтрации низких частот состоит из c9-c12 и r32-r35 устраняет помехи частоты питания. Цепь задержки состоит из U3A обеспечивает стабильную выходную мощность цепи в течение значительного времени после обнаружения движения объекта. Коэффициент усиления A1A ≥r30/R31 = 375/473 = 78,7; Усилитель второго этапа состоит из U1B и соответствующих схем и коэффициента усиления A1B ≥r36/(R35 + R34)= 475/943 = 50. Усиление двухступенчатого усиления A = 78,7 × 50 = 3935, то есть 36 дб. Компаратор напряжения, состоящий из U1C, R39, R40, P2 и E12 преобразует сигнал, усиленный передней стадией в импульсный сигнал, И затем цепь задержки состоит из U3A и связанных компонентов задерживает выход.

Диапазон обнаружения может быть изменен путем регулировки P2, и время вывода может быть изменено путем изменения размеров R41, E13 и R42.
