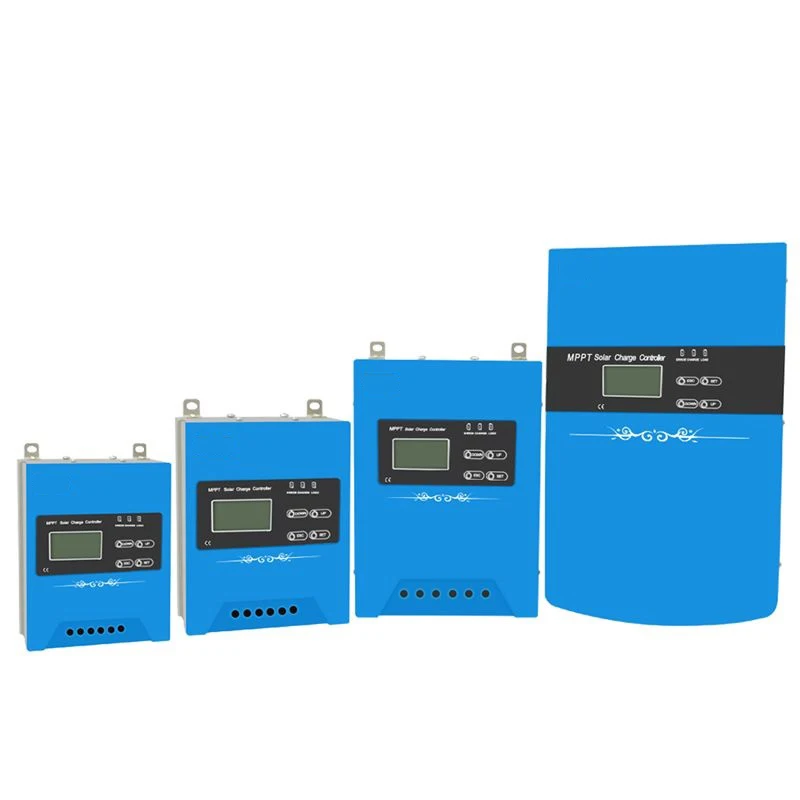

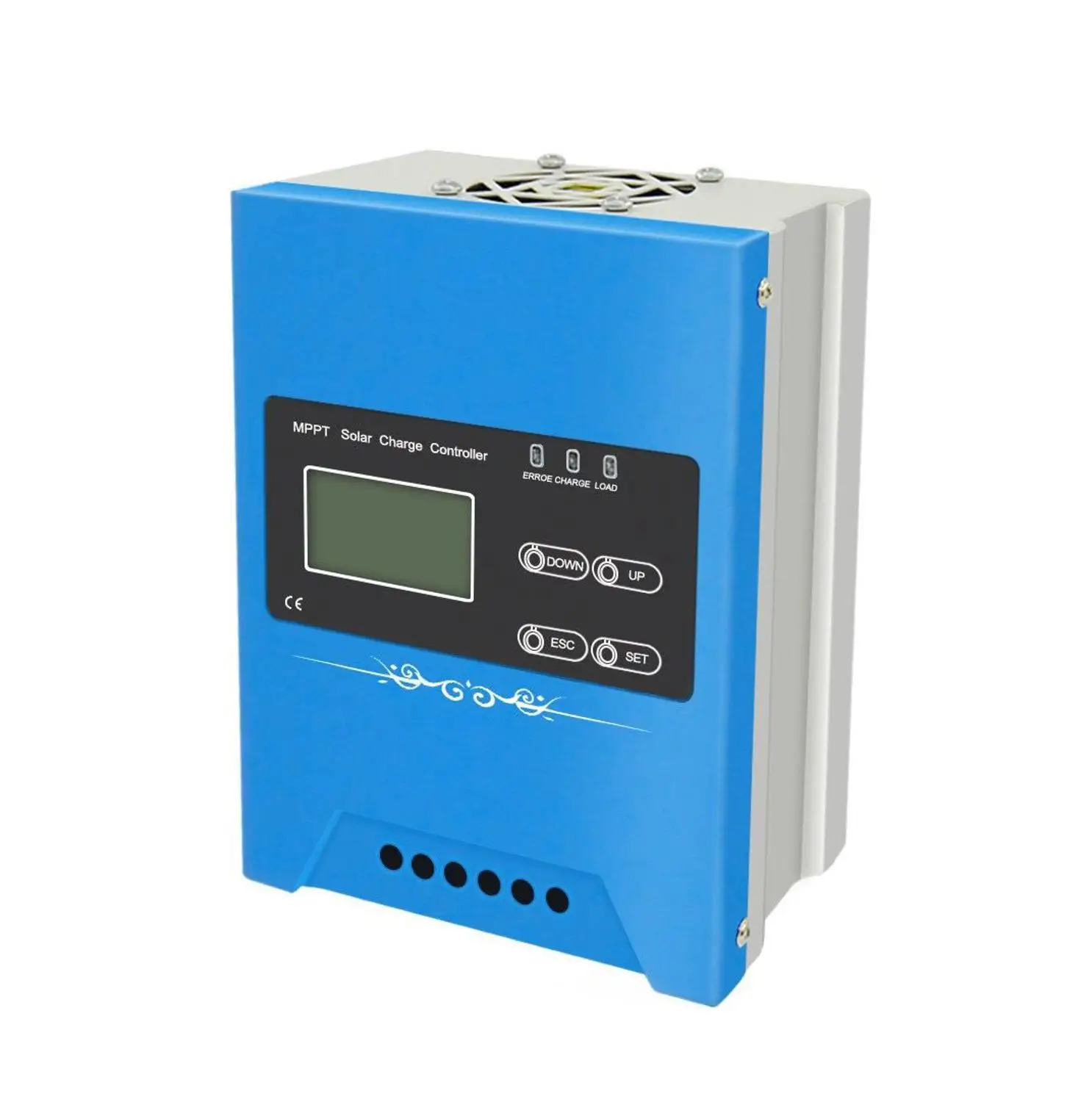

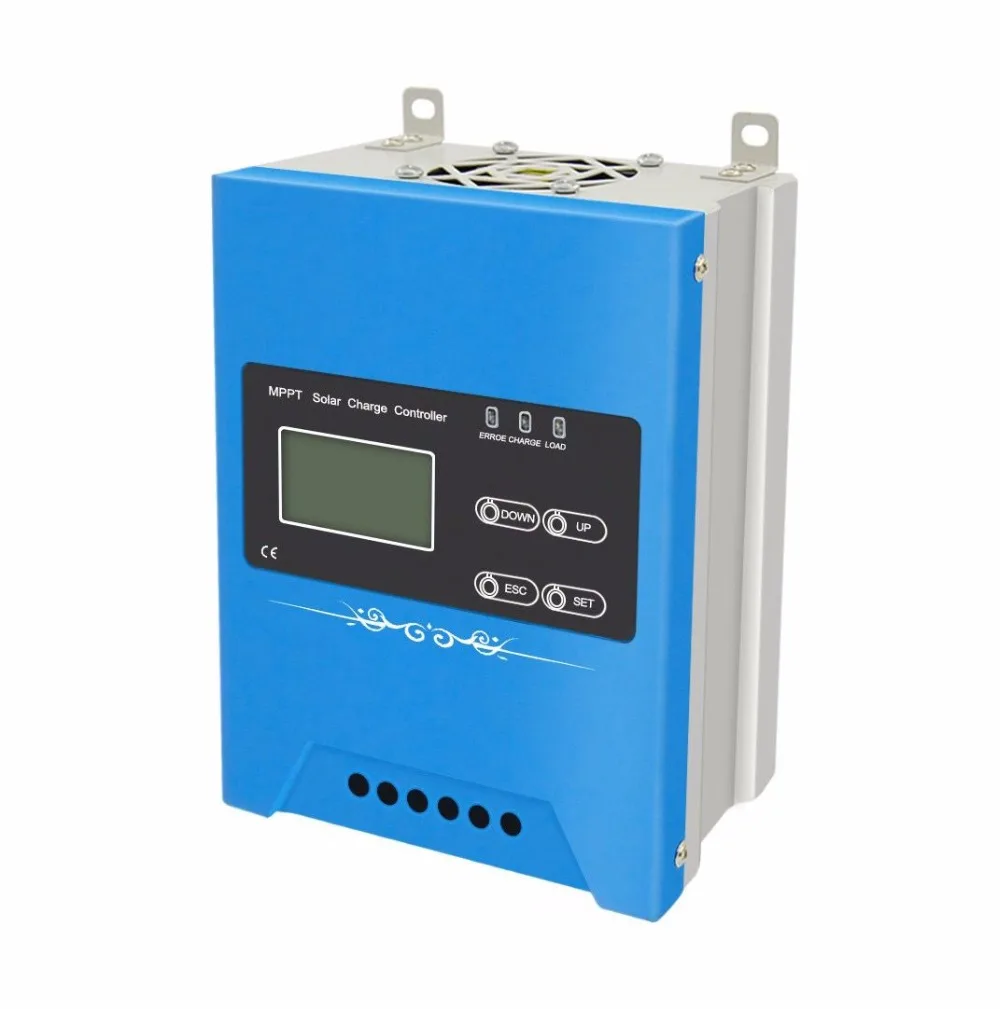

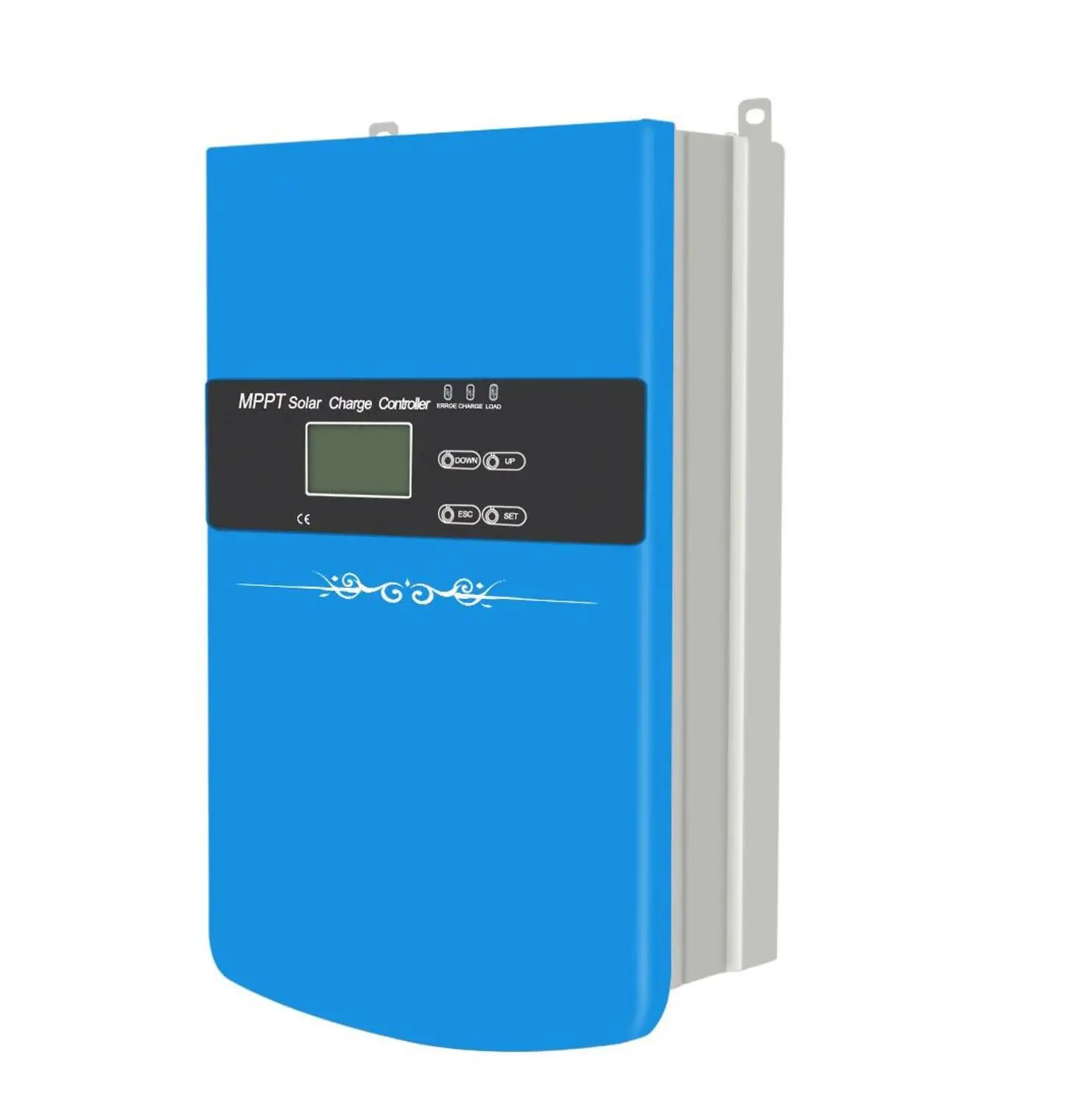

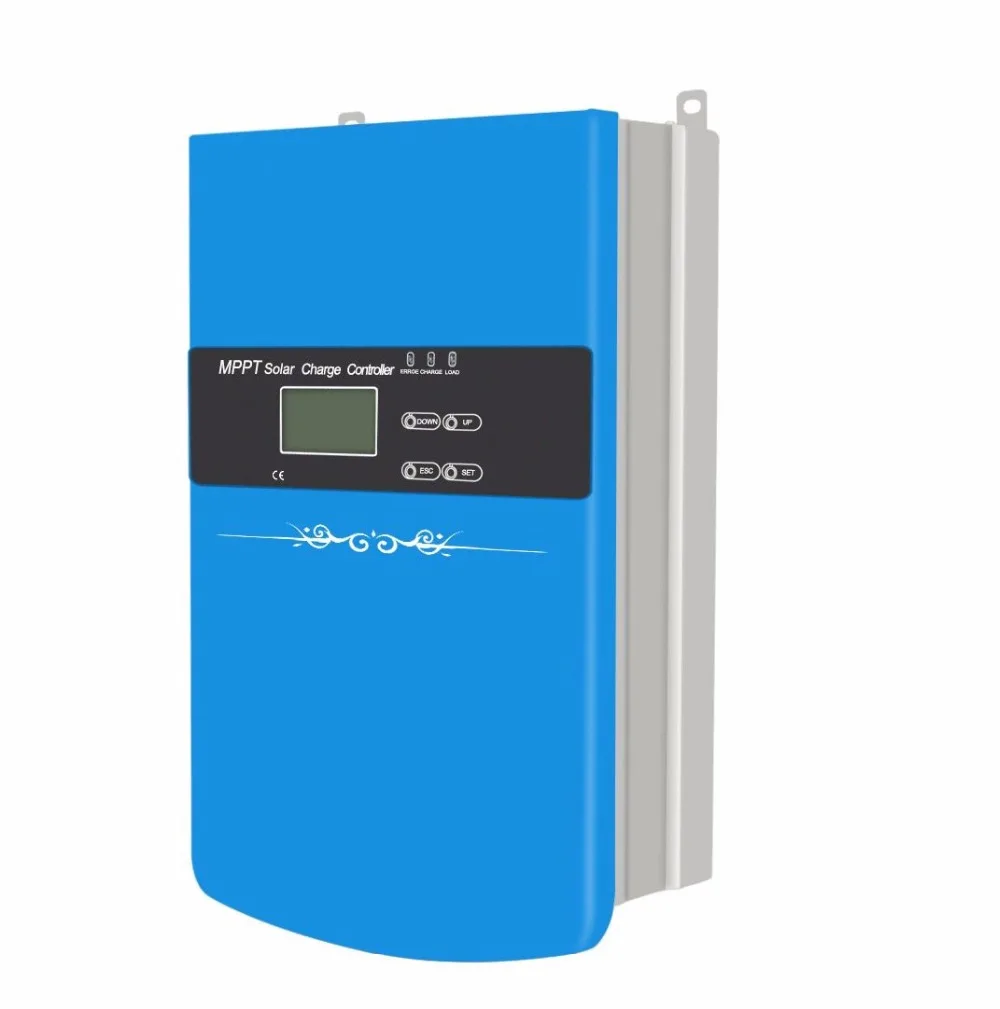

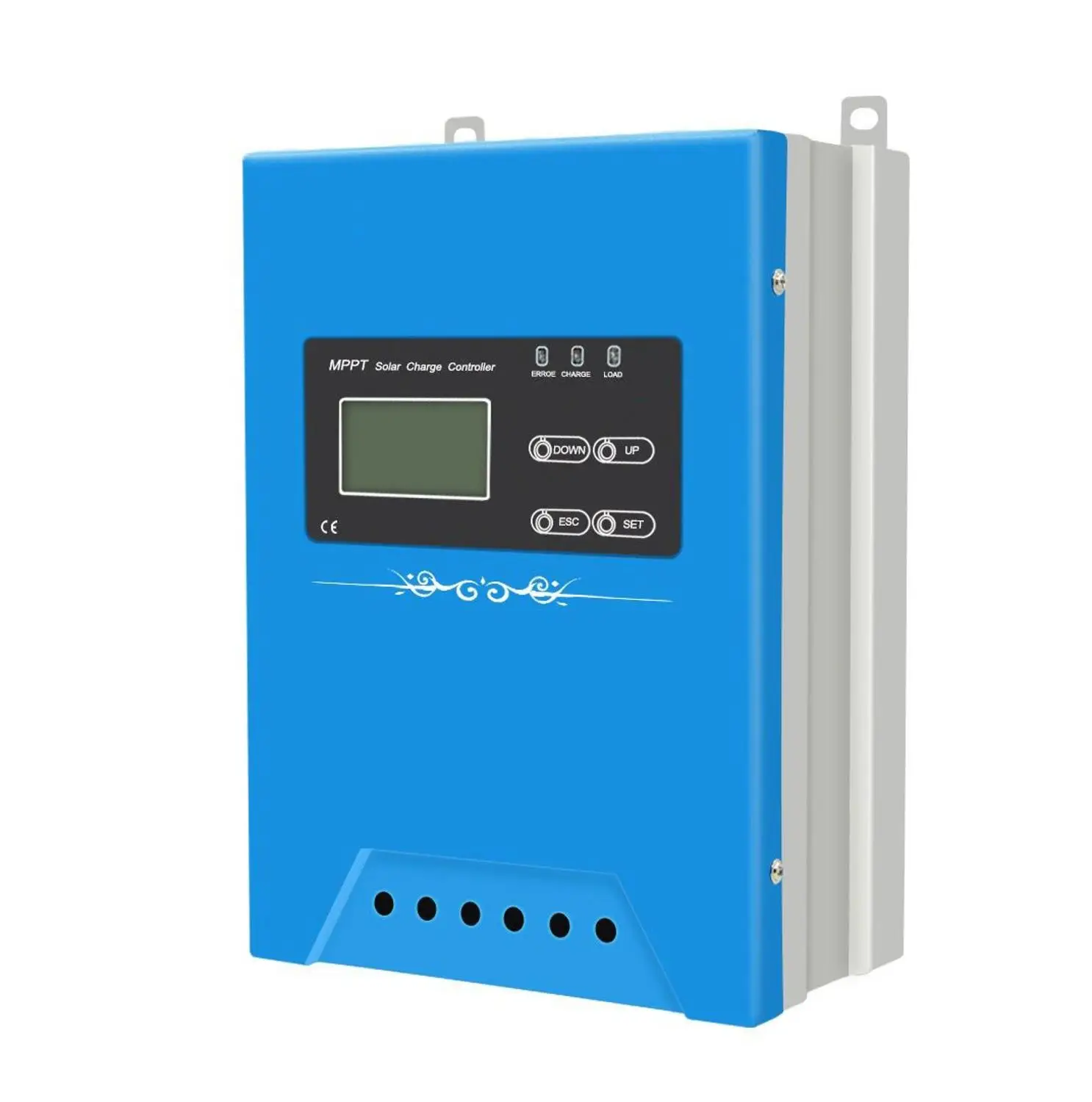

MPPT Контроллер заряда солнечной батареи 40A 50A 60A 70A контроллер 12 в 24 48 В зарядное

Защита функции

Инструкция

Защита от перенапряжения PV

Когда напряжение зарядки PV превышает Диапазон входного напряжения контроллера, зарядка будет остановлена.

Полярность аккумулятора, обратное подключение

Когда полярность аккумулятора изменена, контроллер не будет работать и не будет поврежден. После корректировки ошибок проводки, снова Откройте возможность для нормальной работы.

Защита от перегрузки батареи

Когда напряжение батареи ниже, чем установленное значение пониженного напряжения, разряд аккумулятора будет автоматически отключен, чтобы предотвратить чрезмерное разряжение батареи и ее повреждение.

Батарея защита от перегрузки

Когда выходной ток контроллера превышает установленное значение, выход нагрузки будет автоматически остановлен, чтобы предотвратить чрезмерную разгрузку и повреждение батареи.

Защита аккумулятора от перегрузки по току

Когда напряжение аккумулятора достигает значения защиты от перенапряжения, аккумулятор будет автоматически остановлен, чтобы предотвратить перезарядку и повреждение батареи.

Ночная защита от обратного хода

В ночное время, поскольку напряжение батареи выше, чем напряжение фотоэлектрического модуля, автоматическая защита предотвращает разрядку напряжения батареи через фотоэлектрический модуль;

Оборудование для защиты от перегрева

Контроллер имеет свой собственный датчик температуры. Когда температура выше, чем установленное значение, зарядка будет остановлена. Когда температура будет снижена, она автоматически начнет работать.

Высоковольтный стабилизатор напряжения

Этот контроллер может защитить только высоковольтные скачки с низкой энергией. В областях, где частые молнии, рекомендуется установить внешний молниеносный отсек.

Нет.

Название

Функция

Инструкция

1

PV +

Фотоэлектрическая матрица с положительным электродом

PV массив вход

2

Фотоэлектрический модуль-

Фотогальванической решетки отрицательный

3

«Летучая мышь» +

Батарея положительный

Батарея пакет терминал

4

С рукавом "летучая мышь"

Батарея отрицательный

5

Нагрузки +

Нагрузочный модуль постоянного тока load положительный

Нагрузочный модуль постоянного тока load выход (JN-MPPT-CL не имеет эти выходные данные)

6

Нагрузки

Нагрузочный модуль постоянного тока load отрицательный

7

Датчик температуры

Терминал для тестирования внешней температуры

Измерения температуры батареи

8

RS485

Связь порт

Реализовать мониторинг хост-компьютера, Wi-Fi и GPRS связи

Имя параметра

Значение параметров (и регулируемый диапазон)

Модель

MPPT-BL

Текущий рейтинг (A)

30

40

50

60

70

Максимальный ток зарядки (A)

30

40

50

60

70

Максимальная входная мощность PV (12 В) (Вт)

400

500

600

750

850

Максимальная входная мощность PV (24 В) (Вт)

800

1000

1200

1500

1700

Максимальная входная мощность PV (48 В) (Вт)

1600

2000

2400

3000

3400

Максимальная входная мощность PV (96 в) (Вт)

-

-

-

-

-

Выходной максимальный ток A

15

20

25

30

35

Диапазон напряжения в для идентификации системы

Система батарей 12 В

DC9V-DC16V

Система батарей 24 В

DC18V-DC32V

Система аккумуляторов 48 В

DC42V-DC60V

Система аккумуляторов 96 в

96 в-это автономная система

PV панель, диапазон входного напряжения в

20 В ~ 100 в (система батарей 12 В)

40 В ~ 145 в (система батарей 24 В)

80 В ~ 145 в (система аккумуляторов 48 В)

C

Слежением за максимальной точкой мощности, эффективность

﹥ 99.5%

Эффективность преобразования

﹥ 98%

Режим работы

По умолчанию используется домашний режим 24H
