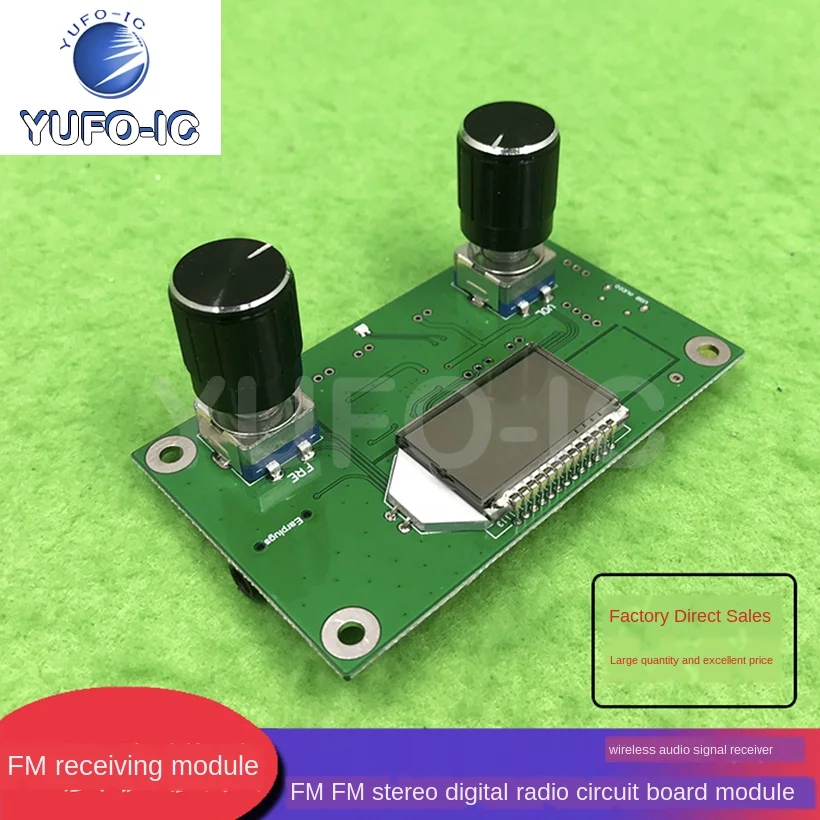

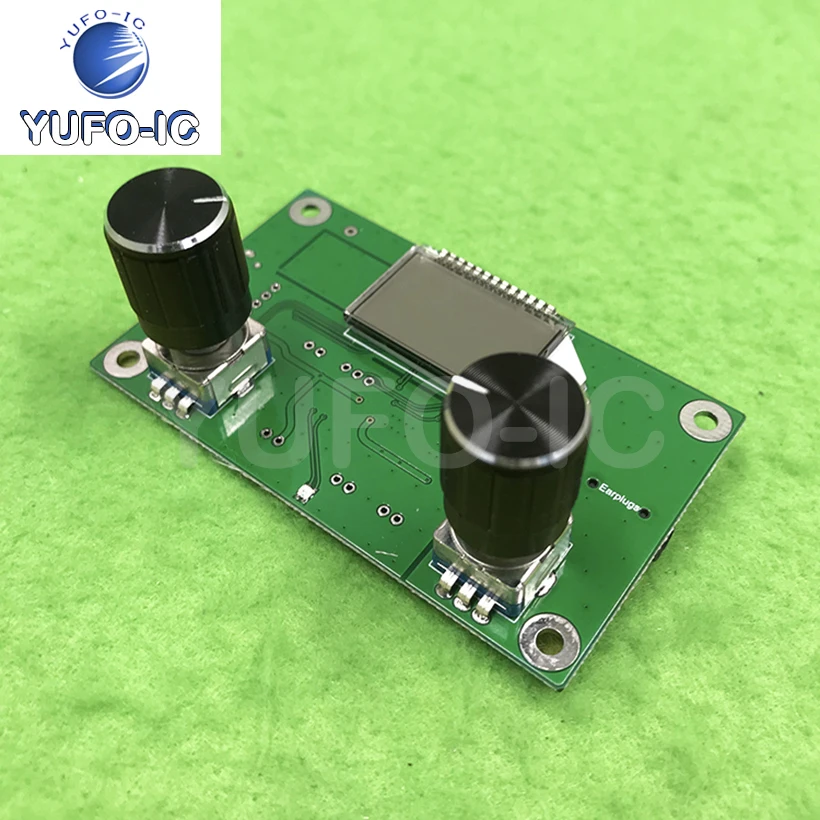

FM стерео цифровое радио беспроводной аудио вещательный приемник с цифровым дисплеем FM приемный модуль

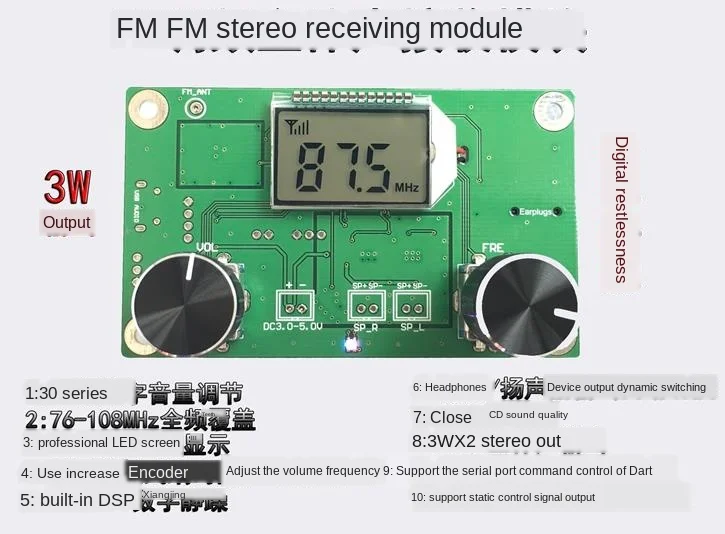

I. Особенности продукта:

1: усовершенствованная обработка звуковых частот цифрового сигнала (DSP) и FM модуляционная фазовая блокированная петля (ETL) принимаются, чтобы сделать звук более ярким, производительность более стабильной, время работы дольше, И без смещения частоты.

2: ЖК-экран более интуитивный и точный, с очень низким энергопотреблением и минимальным уровнем шума.

3: вы можете найти радиостанцию и сохранить функцию радио, которая проста в эксплуатации.

4: Встроенный 30 цифровой регулятор громкости кнопка управления может быть легко завершена.

5: Автоматическое отключение данных памяти до выхода из строя питания.

6: автоматический переключатель громкоговорителя/выхода наушников

7: Частота кварцевого кристалла стабильна, и изменения температуры больше не получают Смещение частоты.

9: профессиональный анализ и обработка аудиосигнала DSP, автоматическое Отсутствие сигнала или слабый шум FM сигнала, вдали от традиционного fm-радио сигнала или слабого сигнала, без раздражающего шума.

10: цифровой инкрементный поворотный enciferor Регулировка Используйте громкость и частоту чувствовать себя хорошо, точное позиционирование, стабильный и прочный, вращение на 360 ° без мертвого угла.

11: уровень 30 цифровой Диапазон регулировки громкости

12: поддержка последовательного управления связью, использование других компьютеров или оборудования для управления модулем MCU, с серийным полным функционалом.

II. Параметры продукта:

Выходная мощность: 500 мВт (наушники для вождения),3 Wx2 (громкоговоритель)

Частотный диапазон: 50 Гц-18 кГц

Диапазон приема частот:

Выключите радио кампуса 87,0 MHz-108.0MHz,

Включите радио кампуса 76,0 МГц-108,0 МГц

Эквивалентный уровень шума: ≥ 30 дБ

Напряжение источника питания: 3,0-5,0 В

ICC, IDD: максимальный объем 1000 мА, минимальный объем 60 мА (только для справки)

Канал: стерео

III. Инструкции:

1. Источник питания

Соответствующие модульные порты (маркировка печатной платы) - ,+, соответственно, питания для отрицательного полюса и положительного полюса источника питания (батареи), батареи или других источников питания. Переключение источника питания без фильтра (например, мобильный телефон зарядное устройство и другие импульсные источники питания) не может использоваться, или источник питания, генерируемый помехами, повлияет на нормальную работу модуля. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 В, будьте осторожны, чтобы не превышать Диапазон напряжения питания.

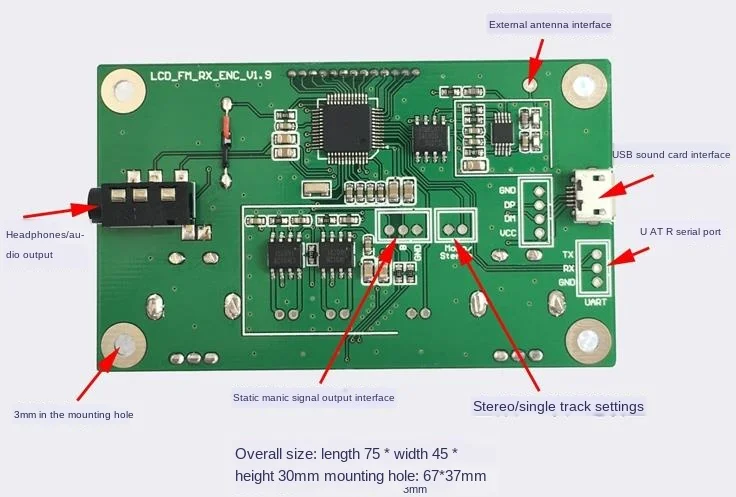

2. Антенна

FM_ANT порт используется для подключения fm-антенны для получения fm-сигнала лучше. Мы рекомендуем использовать внешнюю стержневую антенну длиной 75 см.

3. Выход наушников/динамиков

Модуль оснащен 3-канальным аудиоусилителем 3WX2 для доступа к порту динамика рекомендуется использовать динамик 4 Ω/ 3W. Если наушники вставлены, аудио автоматически переключается на канал наушников, и канал динамика автоматически закроется.

4. Регулятор громкости

Поверните кодировщик VOL для регулировки громкости, и жидкокристаллический дисплей отображает серию громкости.

5. Регулировка частоты

FRE rotary enciferor, принимающая частоту, в то время как ЖК-экран показывает, что Текущая частота уменьшается коротко, ручка энкодера нажимает переключатель отключения звука/отключения звука.

6. Бесшумный

Нажмите кнопку VOL для отключения звука/отмены звука

7. Автоматический переключатель

Нажмите на ручку FRE для включения или выключения функции automute. Название на ЖК-экране обеспечивает автоматическое подавление шума, а выключение означает, что автоматическое подавление шума выключено.

8. Автоматическое подавление шума (порог) Регулировка (автоматический переключатель действителен)

Нажмите на ручку FRE, чтобы войти в автоматический интерфейс регулировки порога звука. Используйте rs, чтобы настроить автоматический порог отключения звука. Диапазон регулировки 0-20. Чем выше значение, тем ниже порог, тем больше вероятность того, что слабый сигнал будет приглушен. Напротив, напротив.

9. Доступ к последовательному порту (Не прикасайтесь к серийному контролю)

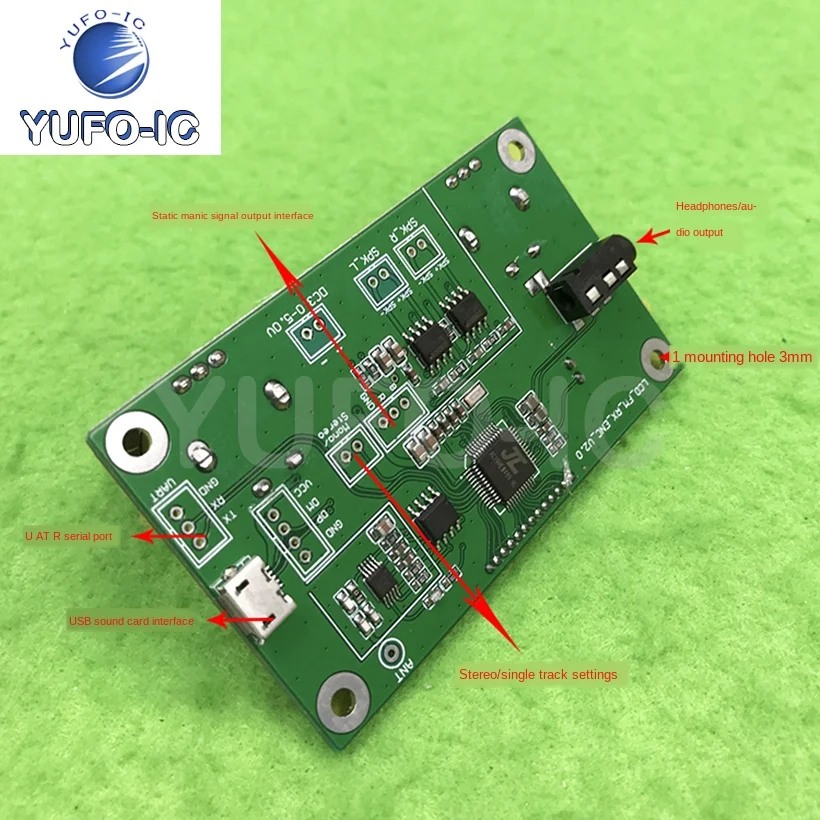

Ttl-уровневый модуль последовательного порта, резервный интерфейс управления, TTL Модуль последовательной связи должен подключаться к UART_RX,UART_TX и GND модулю (PCB соответствующее положение, помечено), внешнему MCU (микроконтроллеру) может использоваться или функция модуля управления, связанная с командами отправки последовательного порта ПК. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, при подключении к компьютеру, подключенному к rs3223, планшетный компьютер, которому требуется устройство переключения уровня TTL или использует модуль последовательного порта USB к TTL для связи с модулем. Потому что модуль управления серийным управлением нуждается в некоторой компьютерной экспертизе, а не покупателях, пожалуйста, не пытайтесь.

10. Настройки пользователя

Этот модуль может установить состояние подсветки для прослушивания радиочастотного диапазона кампуса, который устанавливается следующим образом в соответствии с приложением пользователя. Состояние выключения удерживайте ручку VOL для спуска ЖК-дисплея источника питания показывает, что открытое студенческое радио C0 C1 означает, что радиочастотный диапазон кампуса выключен, И установка действует после перезапуска. Нажмите кнопку FRE, чтобы включить подсветку экрана дисплея, чтобы указать B1 все время, установив состояние подсветки, чтобы выключить, b0 означает, что подсветка может действовать только после 20 секунд перезапуска. Повторите этот шаг, чтобы изменить настройки для переключения статуса. Заводская Настройка не может открыть унифицированный радиочастотный диапазон кампуса, а подсветка выключена в течение 20 секунд без работы.

В натуральном виде:
