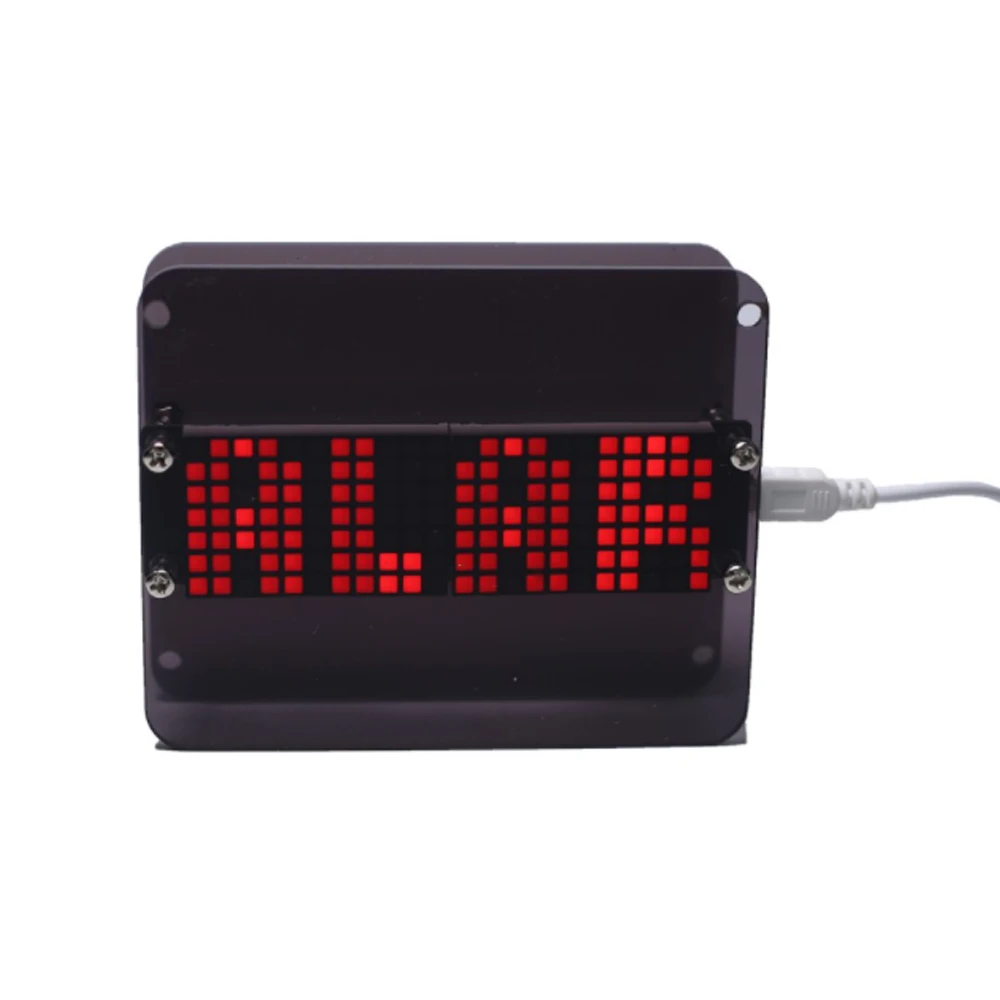

Набор для творчества электронные часы DS3231 светодиодный точечный матричный экран

Набор для творчества электронные часы DS3231 светодиодный точечный матричный экран

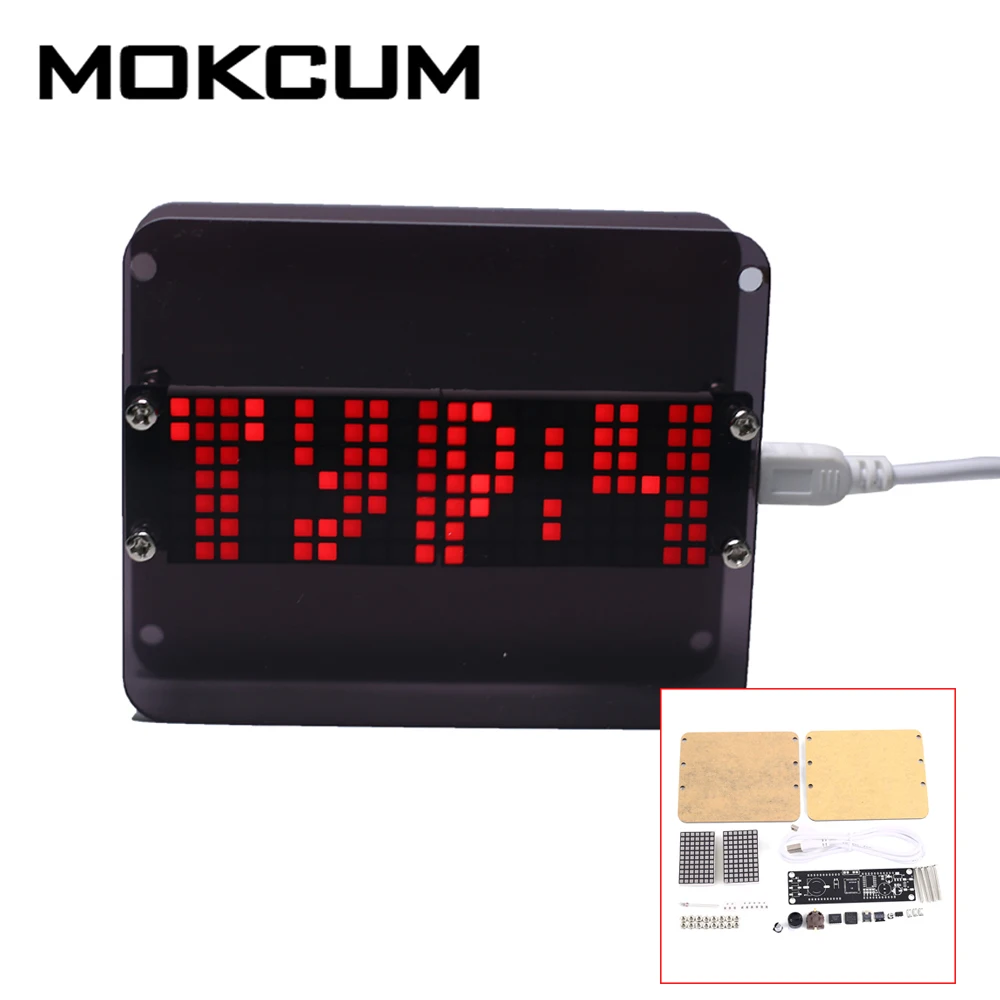

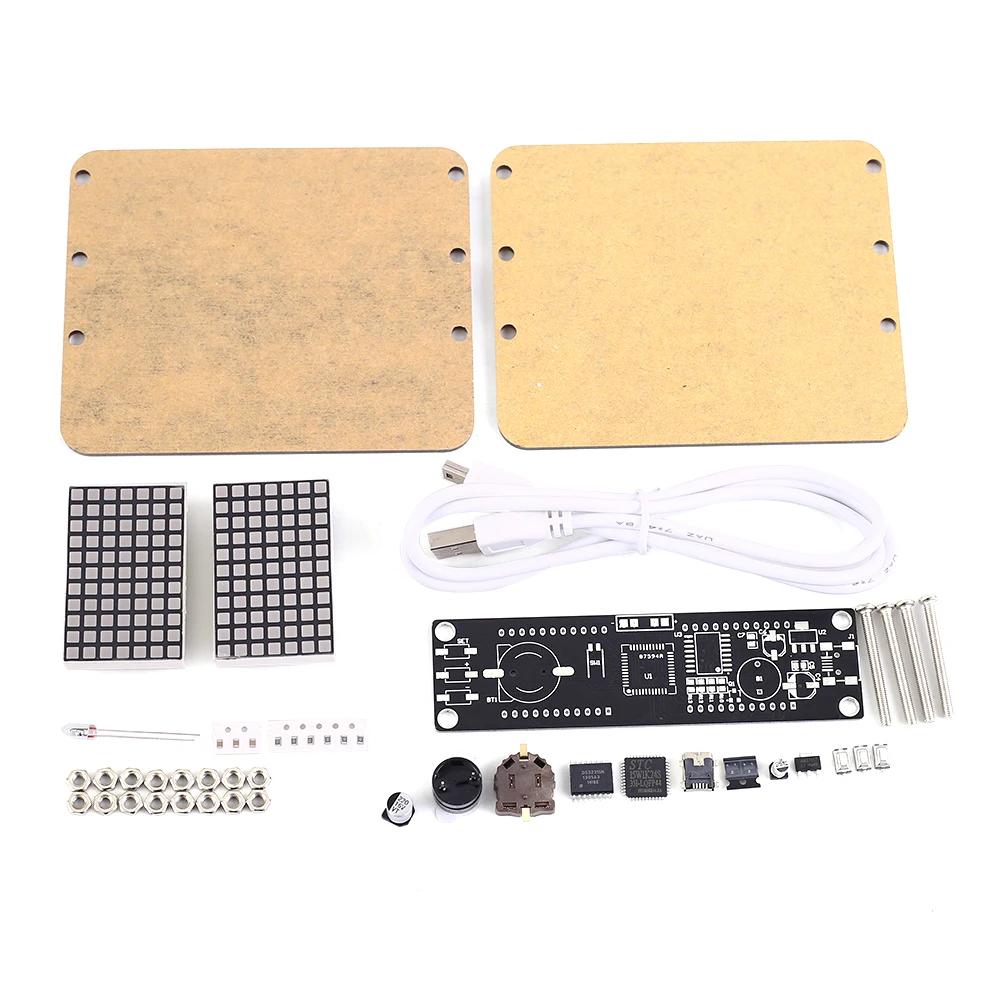

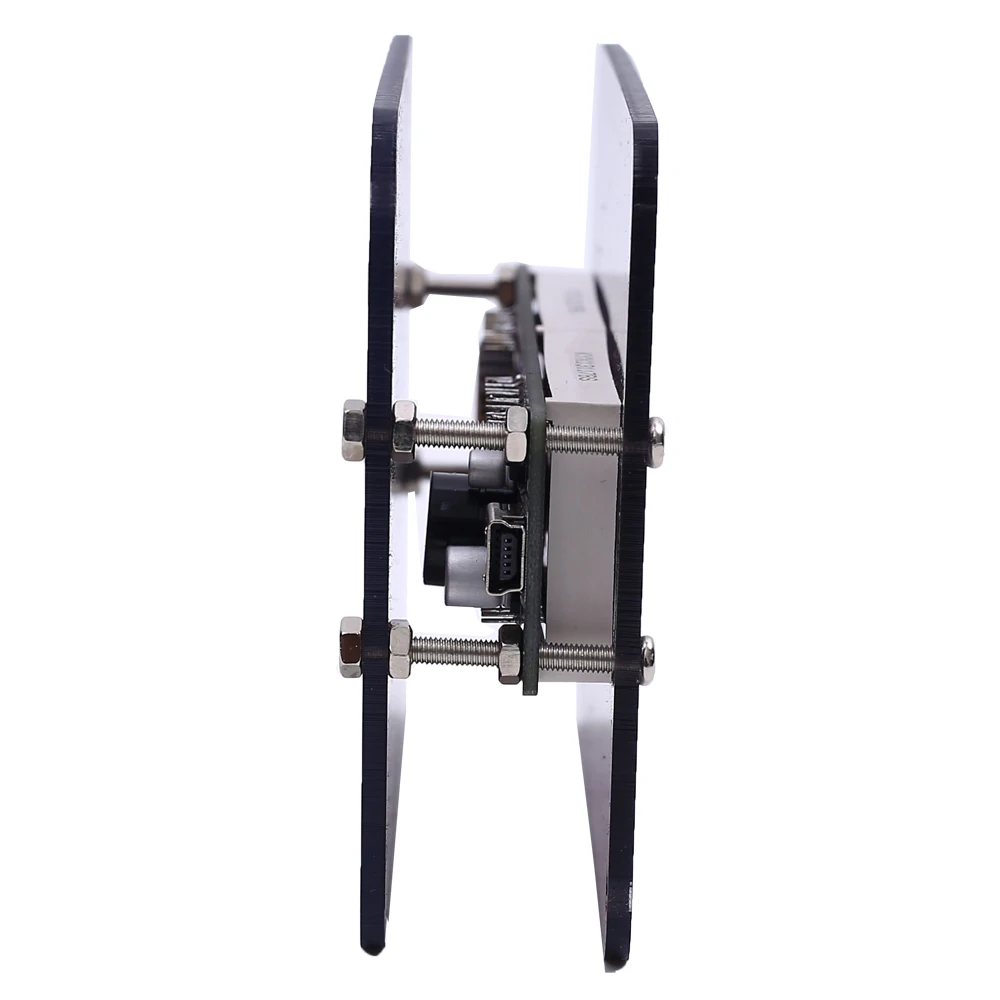

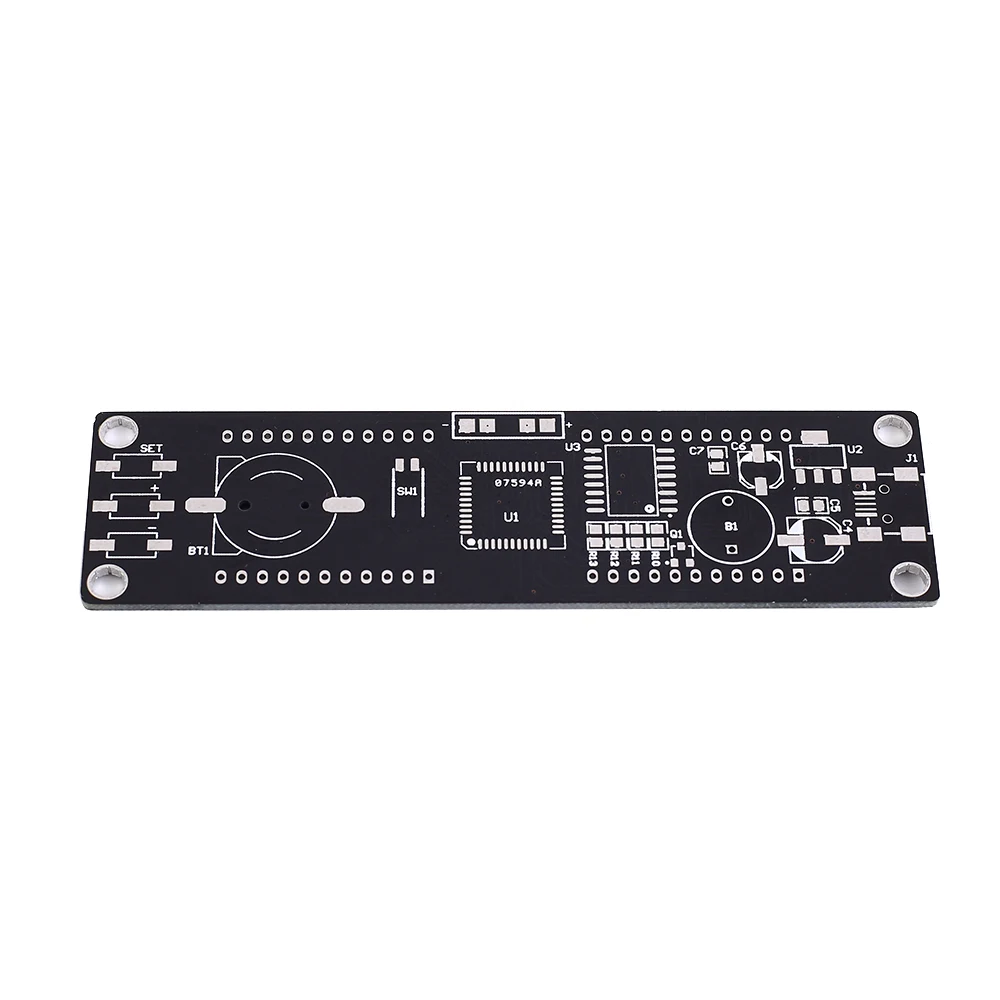

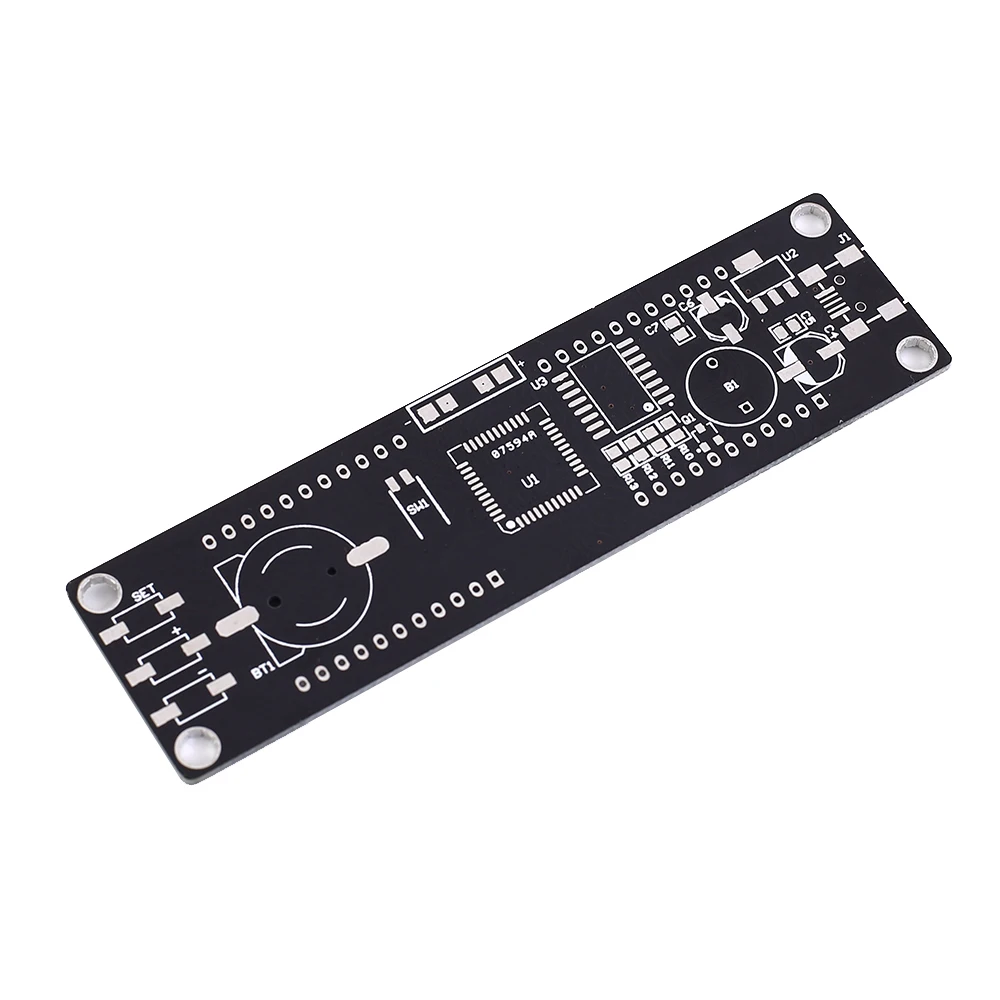

DIY Kit Электронные часы DS3231 СВЕТОДИОДНЫЙ матричный экран дисплей таймер цифровой таймер

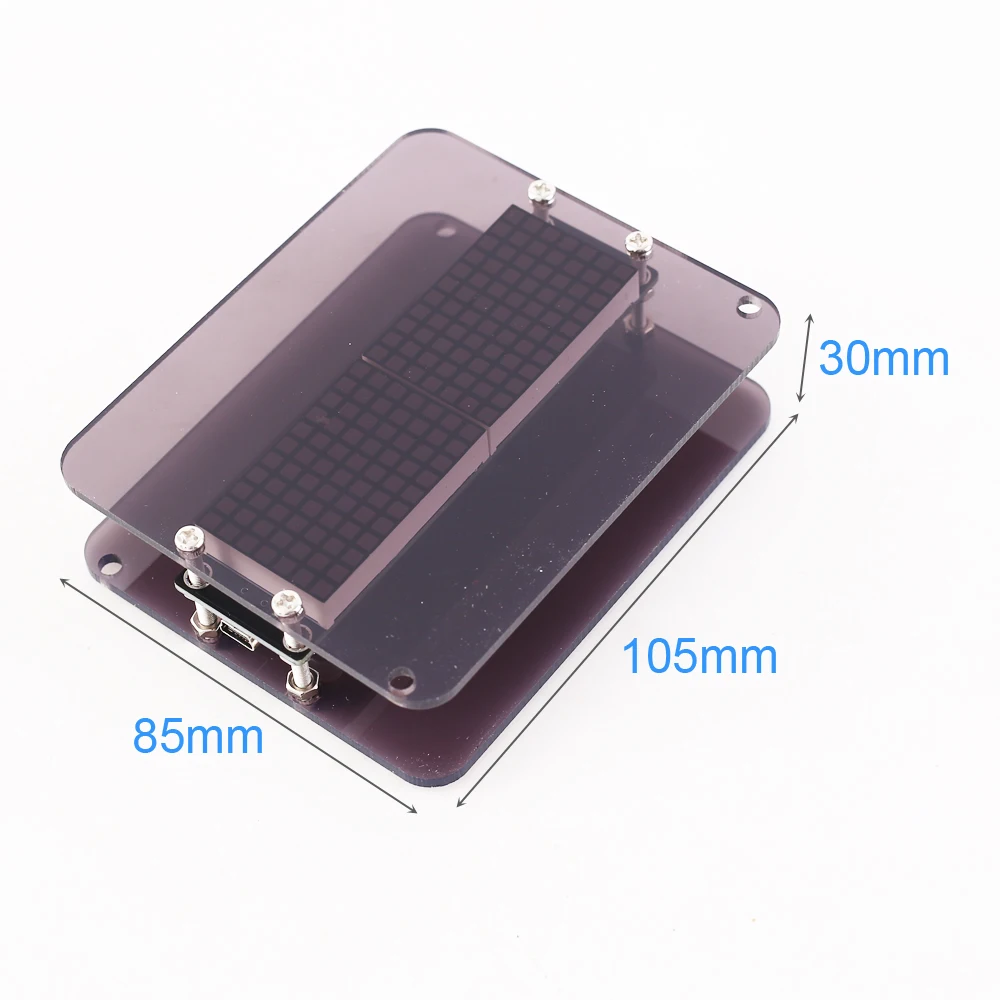

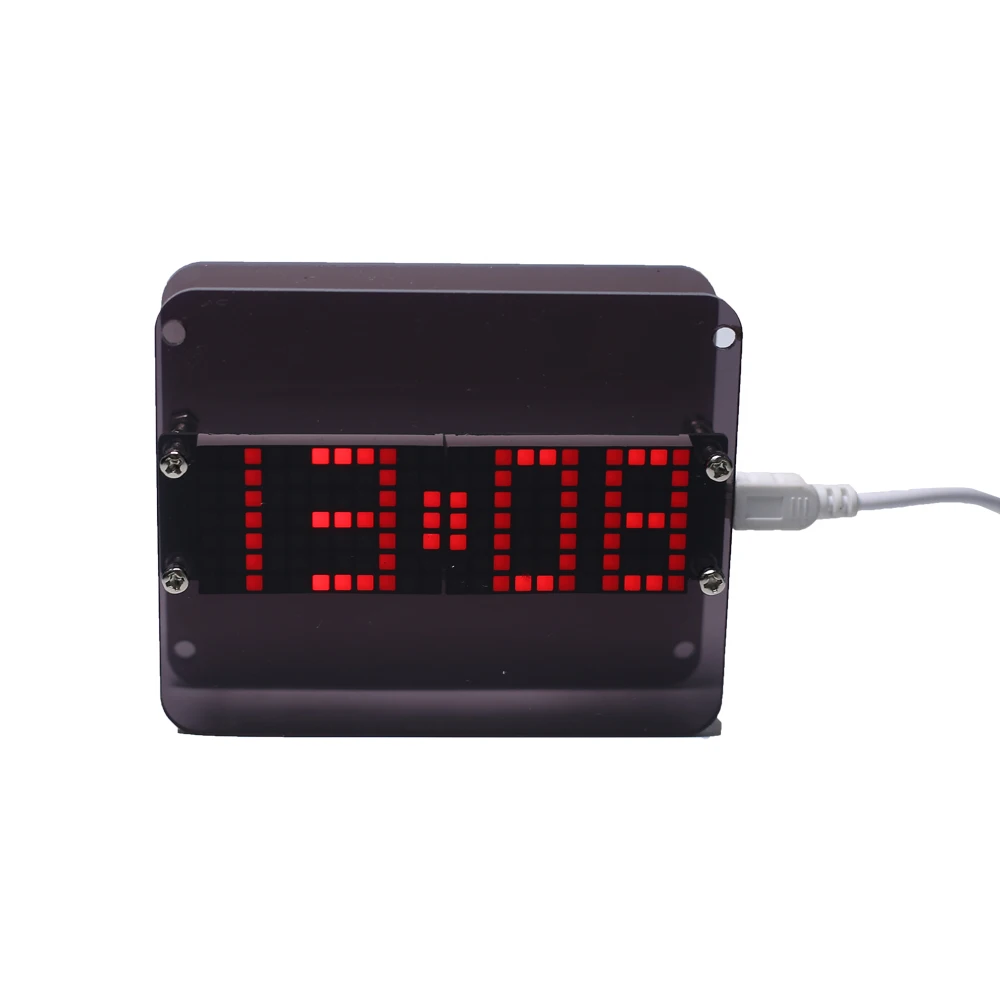

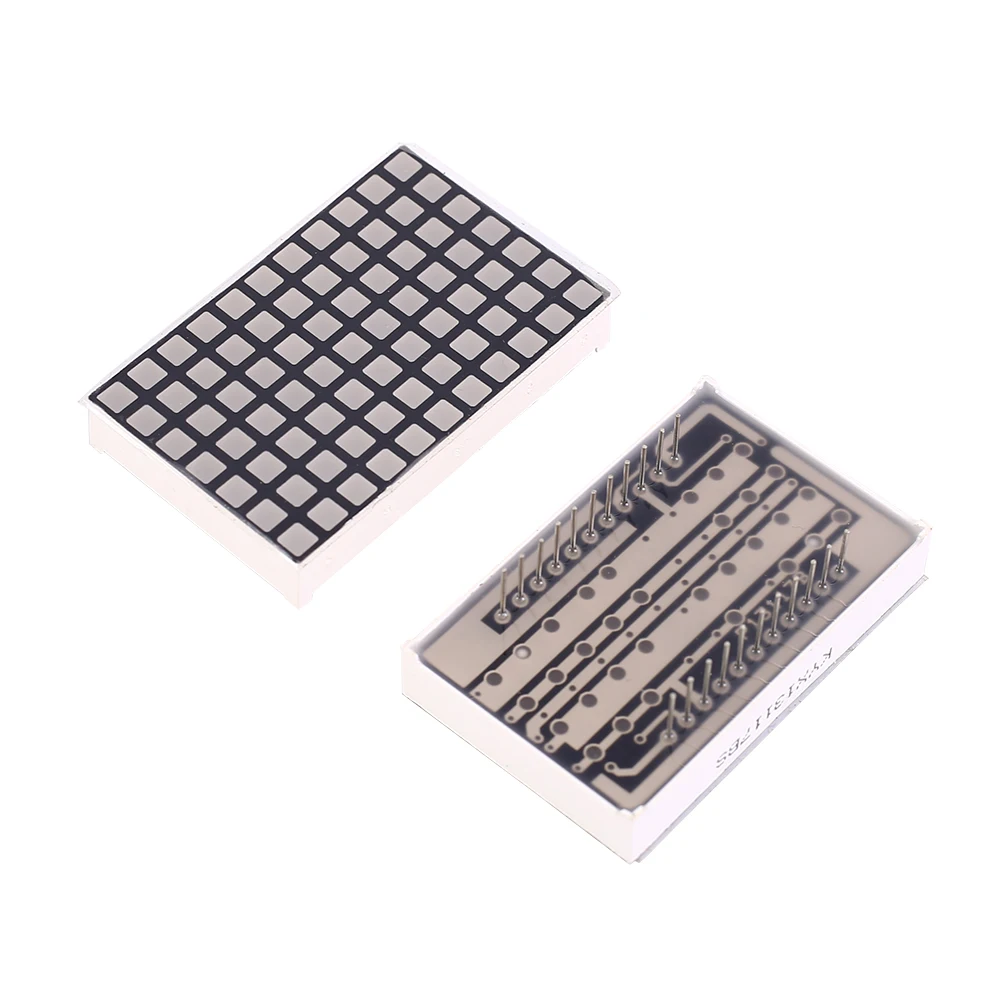

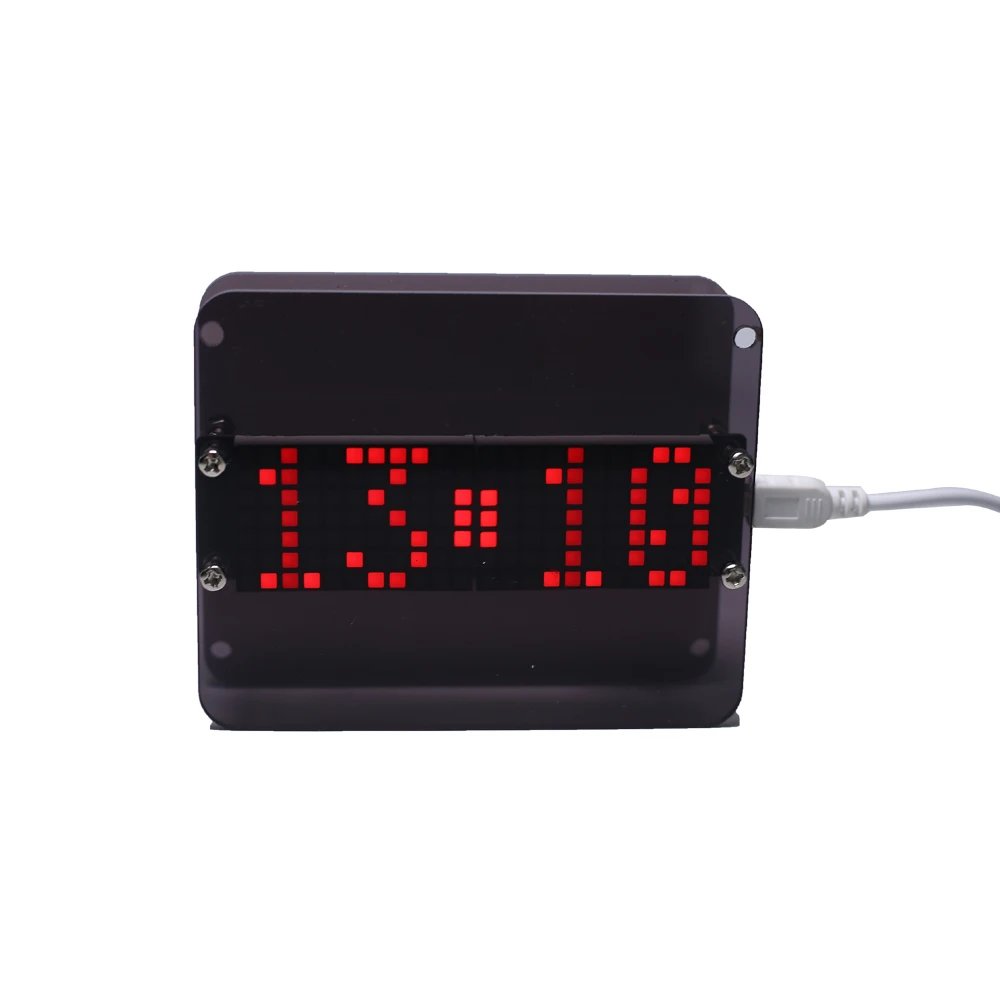

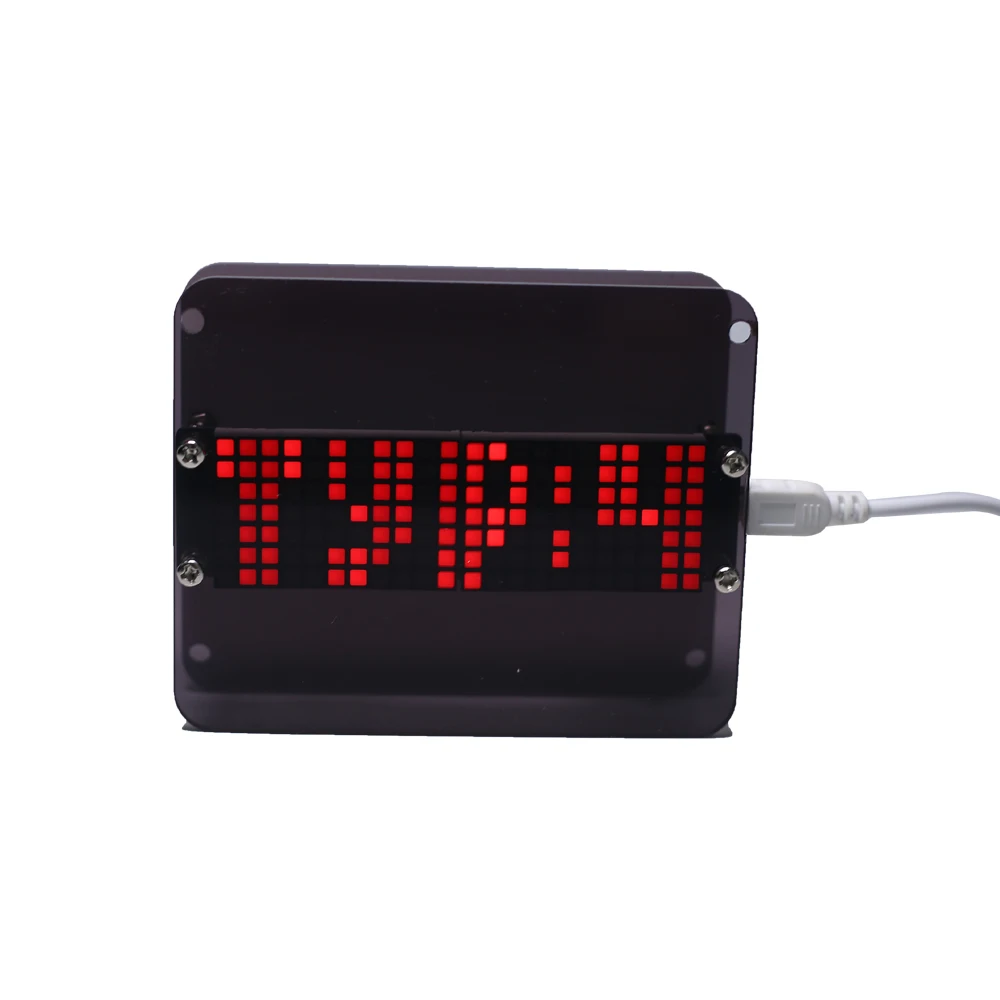

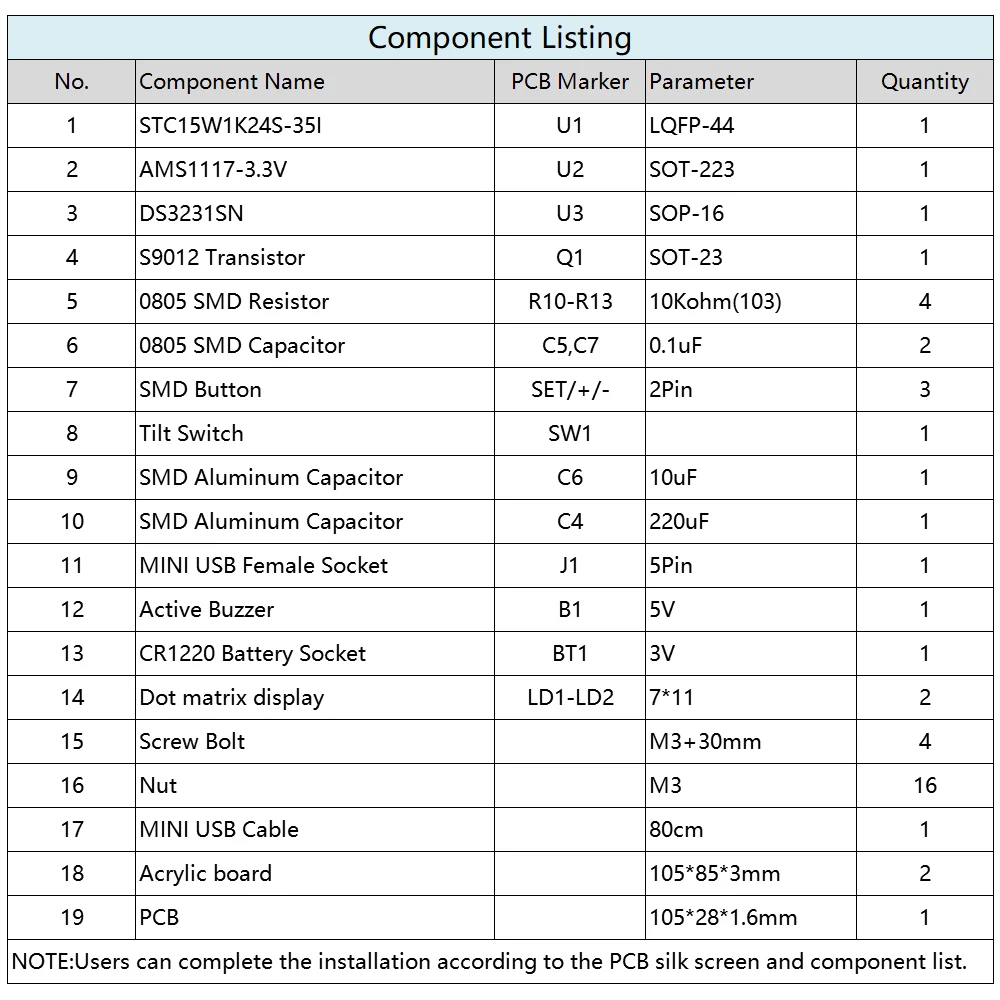

1. Введение: Это креативный электронный дизайн DS3231 электронные часы DIY Kit. В качестве экранного дисплея используется 2шт красный 11*7 матричный экран. Он может переключать Отображение температуры, недели, даты, праздников и других многофункциональных дисплеев кнопками. 2. Особенности: 1>. Часы/минуты/секунды автоматически переключают дисплей 2>. Температурная компенсация DS3231 чип часов 3>. Автоматический датчик гравитации Регулировка направления дисплея 4>. Отображение времени/даты/Недели/температуры 5>. Поддержка настройки будильника 6>. Поддержка 5 видов дисплеев 7>. Поддержка 5 видов отображения эффектов (4 динамических дисплея и один статический дисплей) 8>. Часовая и получасовая сигнализация 9>. Высокоточный дисплей часов 10>.4 режима отображения для секунд 3. Параметры: 1>. Работа Напряжение AC/DC 4,5 V ~ 5,5 V 2>. Рабочий ток: 100 мА 3>. Рабочий модуль: автоматическое и кнопочное управление 4>. Рабочая температура:-40 ℃ ~ 85 ℃ 5>. Рабочая влажность: 0% ~ 95% относительной влажности 6>. Размер (установлен):105*85*30 мм 4. Режим установки: 1>. Удерживайте нажатие кнопки SET более 5 секунд, войдите в режим набора функций. 2>. Короткое нажатие + или-кнопка для переключения функции выбора. 3>. Короткое нажатие кнопки SET для установки параметров функции после выбора функции. 4>. Короткое нажатие + или-кнопка для изменения значения параметра при установке параметров. 5>. Можно установить время/дату/ALAR/шрифт/DISP/MIDP. 6>. Время: используется для установки текущего времени. 7>. Дата: используется для установки текущей даты. 8>.ALAR: используется для установки сигнализации. 9>. Шрифт: он используется для настройки отображения шрифта. 10>.DISP: используется для настройки отображения эффектов. 11>.MIDP: используется для настройки режима отображения секунд. 12>. Температура не может быть установлена. 5. Установите шаги: 1>. Шаг 1: этот товар не включает CR1220. Таким образом, изделие не может сохранять значение последних заданных параметров. Таким образом, пользователи должны подготовить батарею CR1220 заранее. 2>. Шаг 2: автоматическое отображение времени/температуры/даты/недели в свою очередь после включения питания. 3>. Шаг 3: удерживайте нажатой кнопку SET, введите режим set, нажав кнопку SET более 3 секунд. 4>. Шаг 4: короткое нажатие кнопки вверх или вниз для переключения параметров. 5>. Шаг 5: нажмите кнопку «SET», чтобы выбрать один параметр, например, время установки. Затем мигнет 2-битный часовой экран. 6>. Шаг 6: нажмите кнопку вверх или вниз, чтобы установить значение часа. 7>. Шаг 7: Нажмите кнопку SET, чтобы сохранить значение часа и ввести значение set minute. 8>. Шаг 8: тот же метод для установки второго. 9>. Шаг 9: короткое нажатие кнопки SET, чтобы сохранить время после установки секунды и вернуться к часам, как правило. 10>. Шаг 10: Установите дату/Будильник/шрифт/DISP/MIDP как тот же шаг 3 ~ шаг 9. 6. Применение: 1>. Обучение сварочным навыкам 2>. Студенческая школа 3>.DIY производство 4>. Дизайн проекта 5>. Электронная конкуренция 6>. Подарок 7>. Коллекция ремесел 8>. Украшение дома 9>. Сувенирная коллекция 10>. Дизайн выпускного 11>. Праздничные подарки 7. Советы по установке: 1>. Пользователю необходимо сначала подготовить сварочный инструмент. 2>. Пожалуйста, будьте терпеливы до завершения установки. 3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем. 4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов. 5>. Обратите внимание на положительные и отрицательные компоненты. 6>. Строго запрещено короткое замыкание. 7>. Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена! 8>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет. 9>. Установка сложных компонентов предпочтительно. 10>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте. 11>. Проверьте, что светодиодный индикатор может быть освещен. 12>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки! 13>. Код по умолчанию внутри чипа, функция более обширная, поэтому, пожалуйста, не обновляйте код внутри произвольно! 8. Шаги установки (пожалуйста, будьте терпеливы!): 1>. Шаг 1: Установите 1 шт LQFP-44 STC15W1K24S-35I на u1.есть точка на одном углу IC и есть белая точка на PCB, где IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки IC. 2>. Шаг 2: установка 1 шт SOT-223 AMS1117-3.3V при U2. 3>. Шаг 3: Установите 1 шт. SOP-16 DS3231SN на u3.есть точка на одном углу IC и есть белая точка на PCB, где IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки IC. 4>. Шаг 4: Установите 1 шт. СОТ-23 S9012 транзистор на Q1. 5>. Шаг 5: Установите 4 шт. 10 кОм (103) 0805 SMD резистор на R10-R13. 6>. Шаг 6: Установите 2шт 0,1 мкФ 0805 SMD конденсатор на C5,C7. 7>. Шаг 7: установка 3 шт 2Pin SMD кнопка в комплекте/+/-. 8>. Шаг 8: Установите 1 шт. 10 мкФ SMD Алюминий конденсатор с алюминиевой крышкой на C6. 9>. Шаг 9: Установите 1 шт. 220 мкФ Ф SMD алюминиевый конденсатор на C4. 10>. Шаг 10: Установите 1 шт. переключатель наклона на SW1. 11>. Шаг 11: Установите 1 шт. CR1220 батарейный блок на BT1. 12>. Шаг 12: Установите 1 шт. мини USB гнездо на J1. 13>. Шаг 13: Установите 1 активный зуммер в B1. 14>. Шаг 14: Установите 2 шт. 7*11 матричный дисплей на LD1-LD2.Pay внимание на направление установки. 15>. Шаг 15: Снимите защитную пленку с акриловой поверхности. 16>. Шаг 16: фиксированная акриловая доска болтом и гайкой. 17>. Шаг 17: Подключите к источнику питания и наслаждайтесь эффектом.
