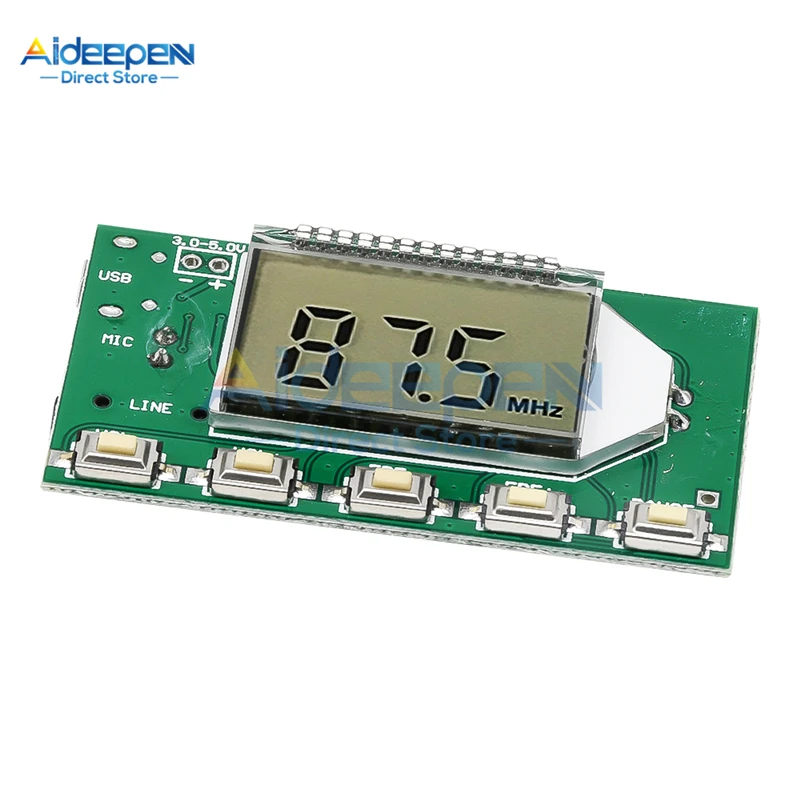

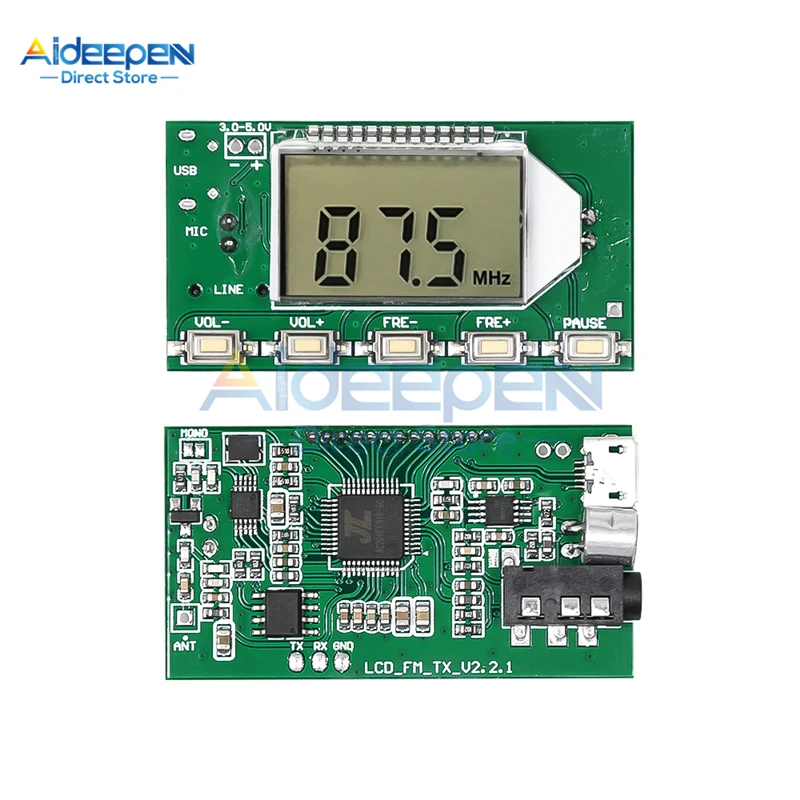

Модульный FM передатчик постоянного тока 3В 5 в DSP PLL 87 108 МГц стерео Цифровая

1. Введение продукта:

1>. Выходная мощность: 100 мВт

2>. Диапазон отклика аудио частоты: 50 Гц-18 кГц

3>. Частота передачи: 87,0 MHz-108,0 MHz (campus broadcast power off); 76,0 MHz-108,0 MHz (campus broadcast power on)

4>. Регулировка частоты колебаний Материал стельки: 0,1 МГц/раз (Короткое нажатие на клавишу); 1,0 МГц/раз (Длительное нажатие клавиши)

5>. Режим модуляции: Стандартный FM

6>. Звуковая дорожка: линейный/USB канал (стерео); Микрофонный канал (одноканальный) 7>. Эквивалент Шум> = 30dB

8>. Напряжение источника питания: DC 3,0 V-5,0 V

9>. Рабочий ток: 35mA

10>. Адаптивная антенна: 75 см бар антенна

2. Применение:

1>. FM Беспроводной частоты

2>. USB ПК аудио передачи

3>. Беспроводной микрофон

4>. Матерей и младенцев хранение

3. Инструкция:

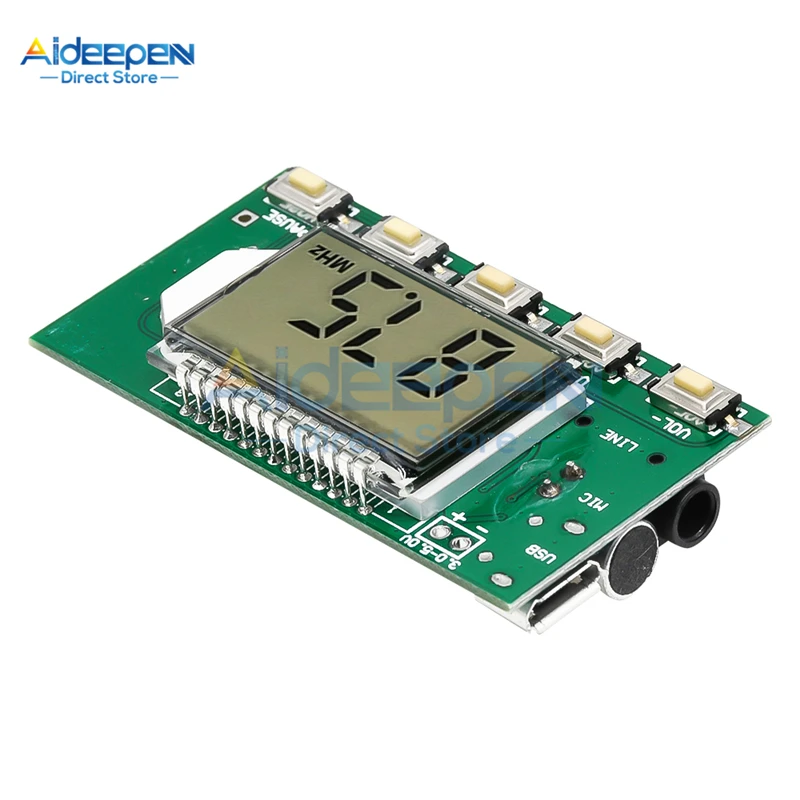

1>. Мощность питания

Соответствующий порт модуля «-», «+» соответственно соединяет мощность (аккумулятор) отрицательного полюса и положительного полюса. Источник питания рекомендуется для аккумулятора или другого стабилизированного источника питания. Не используйте нефильтрованный источник питания (например, мобильный телефон зарядное устройство и другие низко-качественные импульсные источники питания), в противном случае помехи источника питания повлияют на нормальную работу модуля. ВНормальное рабочее напряжение этот модуль 3,0-5,0 V, и источника питания напряжение не должно превышать этого диапазона.

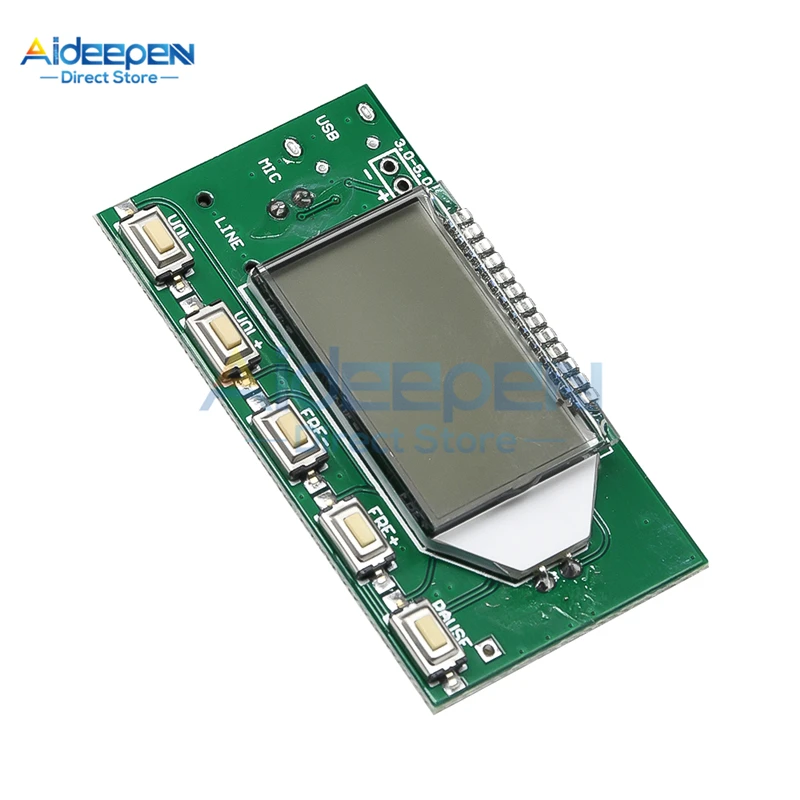

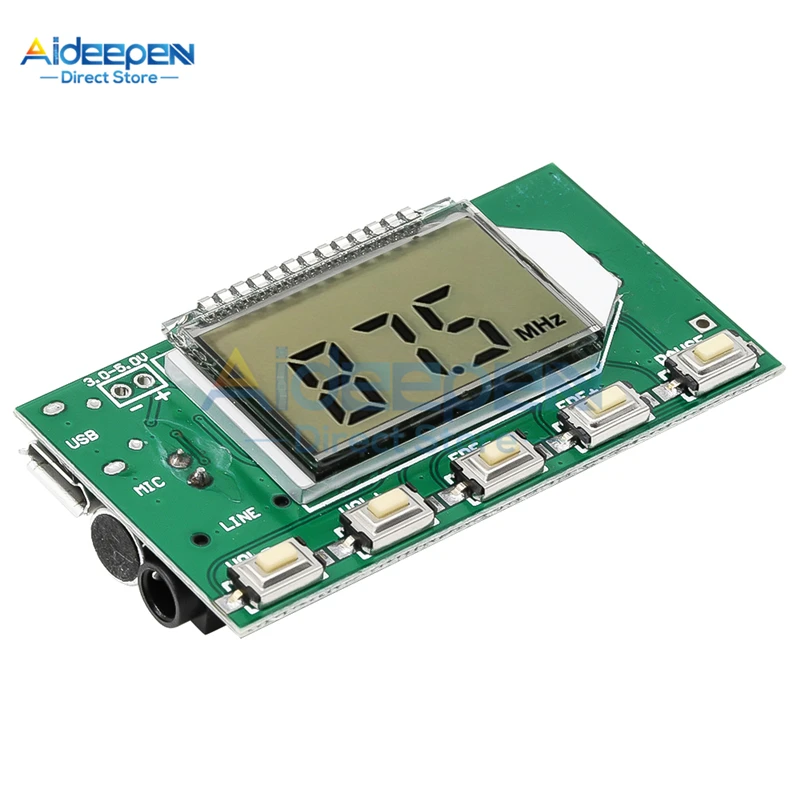

2>. Кнопки

Громкость +/- : короткое нажатие громкости +/- 1, длительное нажатие непрерывное +/-.

Частота +/-завершение вызова: короткое нажатие частоты +/-0,1 МГц, Длинные согласно непрерывного действия+/ -1 МГц.

Отключение звука: короткое нажатие для выключения звука/неотключения звука.

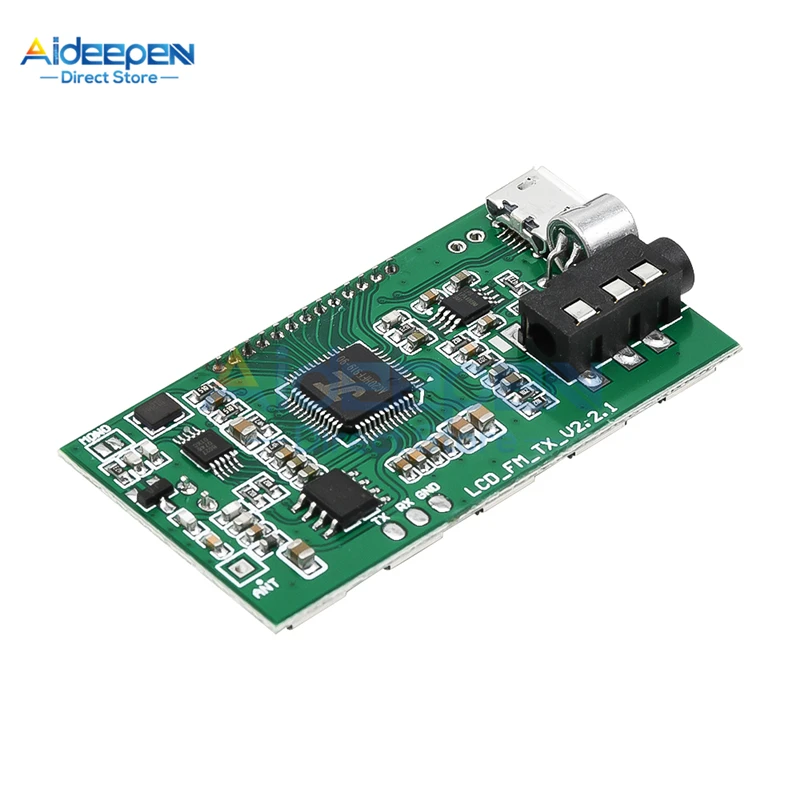

3>. Антенна

Порт ANT используется для подключения fm-антенны. Для того, чтобы лучше передают сигнал FM, рекомендуется для того, чтобы продлить антенна длиной 75 см. И антенна находится как можно ближе, без препятствий.

4>. USB аудио соединение

Если вы хотите запустить функцию передачи аудио USB этого модуля, вам нужно подключить usb-кабель к компьютеру. Usb-порт совместим с обычным мобильным телефоном, поэтому вы можете использовать usb-кабель для подключения модуля и компьютера. Потому что компьютер USB поставляется с выходом 5 В, usb-соединение может быть использовано для прямого питания к модулю. После подключения к компьютеру USB модуль автоматически войдет в режим передачи аудио ПК, ЖК-экран будет отображать компьютер, терминал компьютера автоматически установит драйвер, И модуль будет называться «CD002» звуковая карта устройства. Включите аудиоустройство «CD002» в настройках голоса компьютера. Аудиосистема компьютера может передаваться через этот модуль FM. Когда радиочастота регулируется на частоту этого модуля, будет слышно аудио компьютерной терминальной системы.

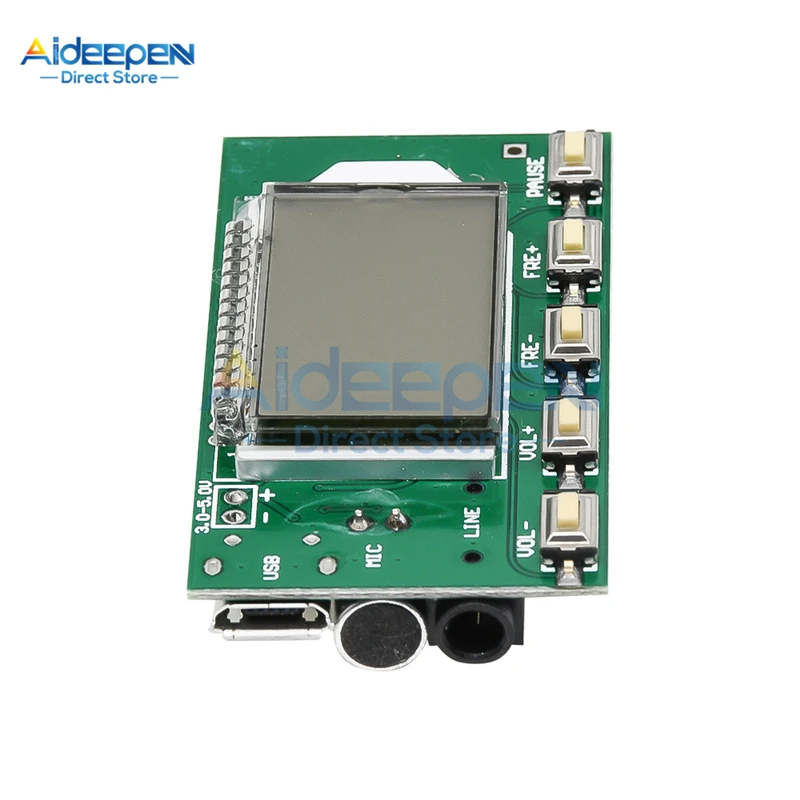

5>. Линия подключения аудио

Если вам нужен этот модуль линии (линейный вход) канал в качестве источника звукового излучения, пожалуйста, вставьте один конец аудио линия в 3,5 мм аудиоразъем не используйте модуль для зарядки аккумулятора, вставьте другой конец в аудио устройство (например, мобильный телефон отверстие гарнитуры), Модуль автоматически переключается на запуск канала источника звука как FM. Ближайший fm-радио можно услышать на мобильный телефон, пока он настроен на ту же частоту, что и модуль.

6>. FM беспроводной микрофон

Если вам нужен микрофон этого модуля для запуска, вытяните линию и usb-кабель (линия и USB не подключены). Модуль автоматически переносится на микрофонный канал в качестве источника передачи звука FM. Этот модуль оснащен высокочувствительным электретным микрофоном, который может использоваться в беспроводном микрофоне, мониторе матери и ребенка и т. д. Примечание для регулировки громкости этого модуля для достижения оптимального эффекта звукового пикапа при использовании.

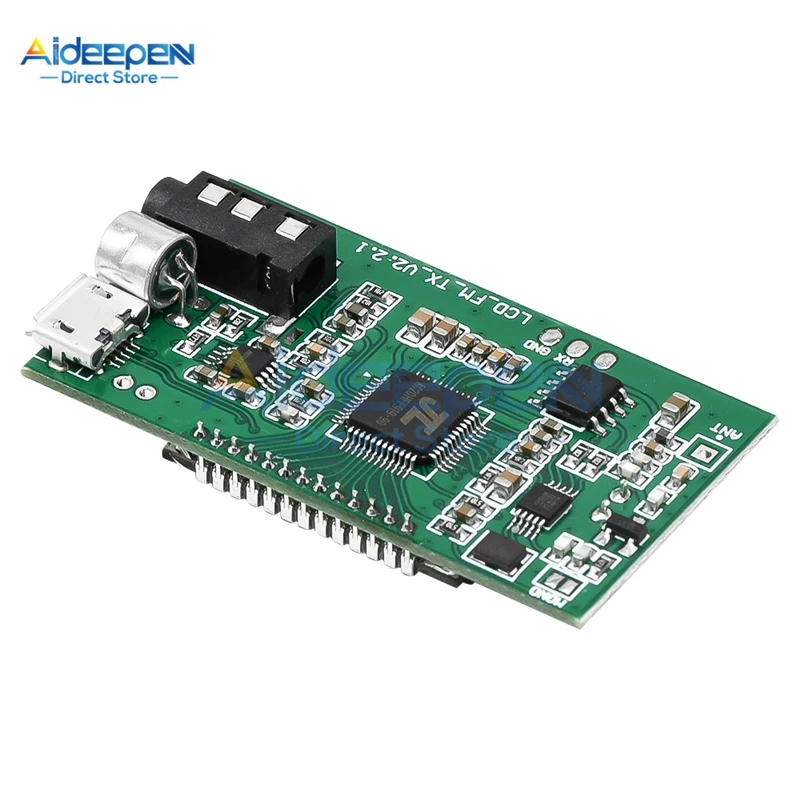

7>. Контроль последовательного порта (пожалуйста, игнорируйте эту часть без контроля последовательного порта)

Модуль предназначен для контроля последовательного порта уровня TTL. Когда последовательный порт TTL связывается с этим модулем, ему необходимо подключить модуль UART_RX, UART_TX и GND. Вы можете использовать внешний MCU или Серийный порт компьютера для отправки инструкций, связанных с модулем управления.

Обратите внимание: Последовательный порт компьютера не является уровнем TTL. При подключении к компьютерной связи необходимо подключить уровень RS323 к устройству выравнивания мощности TTL или использовать модуль последовательного порта уровня USB TTL для связи с модулем. Модуль последовательного управления требует определенных компьютерных знаний, если вы не понимаете, пожалуйста, не пытайтесь.

4. Пользовательские настройки:

1>. Настройка режима подсветки светодиодный

Когда питание выключено, нажмите кнопку «FRE-» и «FRE +» одновременно, чтобы начать работу. B1 всегда ярко. B0 означает, что подсветка закрыта в течение 20 секунд, и настройка сброса происходит. (заводские настройки по умолчанию до 20 секунд задержки подсветки).

2>. Запуск/закрытие радиочастотного диапазона кампуса

Когда питание выключено, Нажмите VOL +,VOL- key и включите. ЖК-дисплей C1, что означает Запуск вещания в университетском городке. C0 означает закрытие радиочастотного диапазона кампуса. Установите эффект после перезапуска. (Завод по умолчанию закрывает радиочастотный диапазон кампуса).

3>. Настройки режима стерео/моно передачи

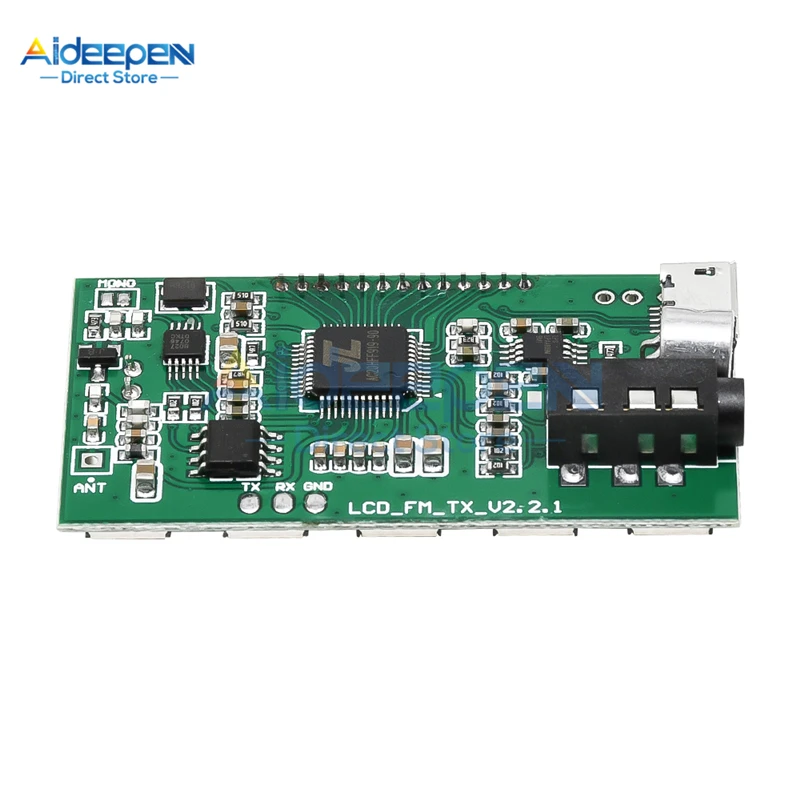

Задняя часть модуля имеет два паяных соединения M,G. Короткое соединение-однотонный запуск. Отключение этих двух точек-это запуск стереосистемы. (

Заводские настройки по умолчанию для запуска стереосистемы).

Примечание: стереосистема должна удовлетворять входу к источнику звука модуля стерео, а радио также стерео для достижения эффекта стерео. При использовании одного динамика (однотонного) радио или вход в звуковой сигнал модуля в качестве моно, нет стерео.

5. Используя внимание:

1>. Напряжение источника питания строго запрещено превышать диапазон напряжения источника питания этого модуля.

2>. Не прикасайтесь к задней части модуля при работе, чтобы не повлиять на нормальную работу этого модуля или вызвать сгорание короткого замыкания.

6. Настройки пользователя (см. Выше):

Этот модуль может установить состояние подсветки и прослушивание радиочастотного диапазона кампуса в зависимости от конкретного использования пользователя.
