Графический тестер транзистор дисплея измеритель индуктивности ESR

---

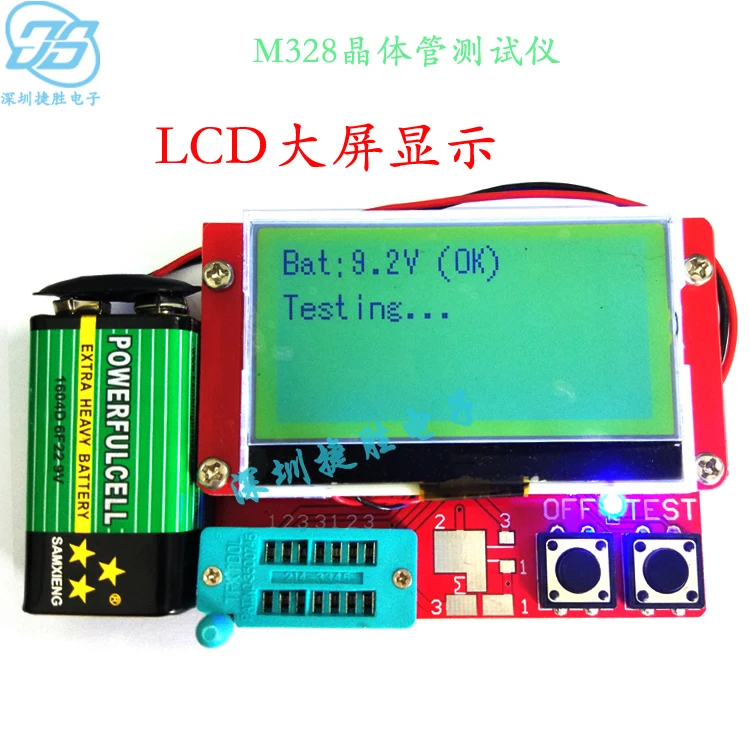

M328Английская версия графического демонстрационного готового инструментаТестовый транзистор thanm8. более сильный Триод, полевой транзистор, диод, электронное сопротивление, емкость, тест индуктивности. С функцией проверки емкости (Сначала обратите внимание на разряд, чтобы избежать повреждения при испытании на Емкость).

Источник питания: 9 В постоянного тока (до self-contained9VThe ламинированного аккумулятора 6F22)

Вес: 0,064 кг

За традицией 1602lcd версия из-за использования меньшего контента 、 графика простая 、 использование проблем ca использование d из-за недостатков, таких как трудно запоминать английский.

Новая версия китайского ЖК-экрана use128 * 64 для отображения (черная белая подсветка)

Процесс патча SMDThe, пайка оплавления завершена (Избегайте сбоев, вызванных сваркой комплекта)

Новая версия действительно закончена, практична.

Простые инструкции:

1,2,3 контакта смело подбирайте, автоматический тип идентификации, автоматическое обнаружение заказа контактов, графическая демонстрация, автоматические параметры измерения. Полная работа дурака, Им можно управлять без основы Например. Если Вы подберете Триод, вам не придется до123thebcethe заказ, просто подключите. Затем нажмите кнопку test. Автоматическая идентификацияТриод 、 полевой транзистор или управляемый кремний или сопротивление-емкость.. Идентифицируется как транзистор после, тестирование isNPNOrPNPThe, после оценки bcethe заказа. С графической демонстрацией, затем сообщите вам увеличение, перерыв напряжения и так далее. В основном вы простоПросто подключите его и нажмите кнопку. Он скажет вам, что осталось.

Тестовая Область применения:

Диапазон транзисторов: 2 следующих (контейнеров 2 а) Пневматическое соединение транзистора, нет других оригинальных сопротивлений и емкости внутри. Электронное измерение сопротивления 0,5 Ом-50 мОм Измерение индуктивности мгн-20 ч Измерение емкости 25 пФ-100000 мкФ

Функция:

*Графический демонстрационный символ трубы и последовательность контактов. С первого взгляда.

* Новая функция определения загрузочного напряжения
* Автоматический детектор pnandpnpтранзистор, канал andPChannelMOSFET, диод (включает двойной диод), тиристор 、Триод 、 резистор, конденсатор и другие компоненты,

* Автоматически проверяет контакт компонента и отображается на жидком кристалле
* Может обнаруживать транзистор, мосфетопределение коэффициента усиления и кардинального количества защитных диодов и т. д. прямое напряжение смещения Эмиссионного полюса транзистора
* Измерительное пороговое напряжение затвора и емкость затвора
* Использование дисплеев12864 Китайский ЖК(128*64a решетчатые точки)
* Высокая скорость тестирования, обоснованность тестирования компонентов: in2 секунды (за исключением больших конденсаторов,Для измерения большой емкости требуется много времени, измерение в течение 1 минуты является нормальным)

* Один способ сделать что-то, тест на включение, ключ для получения.

* Новая кнопка быстрого выключения.

* Потребляемая мощность режима отключения
* Функция автоматического отключения, Избегайте ненужных трат, экономьте заряд батареи, чтобы продлить срок службы батареи.

Шаг исправления:Три тестовых крючка для короткого замыкания, введите тест, шаг коррекции экранной подсказки. Отсоедините три тестовых крючка при запросе на Отключение короткого соединения. Нет необходимости в вмешательстве человека для продолжения ходьбы. Когда при запросе for1-3Foot аксессуаров указан вышеуказанный конденсатор, доступ к распределению корректирующей емкости. Тогда программа автоматически перейдет на следующий шаг. До завершения перезапуска коррекции. Конец коррекции.

Это для изучения иностранного Маркуса F (согласно схемам электрической цепи и спекуляциям) Модификация программы тестера транзисторов theatmega328. трансплантация китайского ЖК-экрана, добавление многоступенчатой программы автоматической коррекции, графический дисплей, Оригинальный графический пин-код. Приведено ниже Markus F 1602 Описание версии ЖК-дисплея для справки.

1. UsingATmega8,ATmega168OrATmega328The микроконтроллер.

2. Результаты с ЖК-дисплеем 2X16 символов.
3. Один способ что-то сделать, автоматическое отключение.
4. Выкл. Ток только 20 на, поддержка работы от аккумулятора.
5. Недорогая версия без кварцевого генератора, поддержка автоматического отключения питания. 1,05 kVersion программного обеспечения mega168oratmega328. Используйте спящий режим для снижения энергопотребления без измерения.
6. Автоматическое обнаружение биполярного транзистора pnpandnpn типа, N 、 PChannelMOSFET,JFET, диод, двойной диод, тиристорный Тиристор.
7. Автоматическое определение расположения контактов.
8. Измерьте коэффициент усиления тока полярного транзистора и пороговое напряжение распределения выбросов.
9. Транзистор даррингтона может быть идентифицирован высоким пороговым напряжением и высоким коэффициентом усиления тока.
10. Биполярный транзистор, MOSFETDetection защитного диода.
11. Измерение порогового напряжения и значения емкости затвора.
12. Поддерживает два электронных измерения сопротивления и Отображение символов, четыре высоких цифры и отображение единиц измерения. Два конца отображаемого электронного символа сопротивления соединены с номерами тестера.(1-3). Так что потенциометры также могут измерить. Если потенциометр настроен на один конец, тестер не может отличить контакты посередине и на обоих концах.
13. Разрешение электронного измерения сопротивления составляет 0,1 Ом, максимальное измерение-50 мОм.

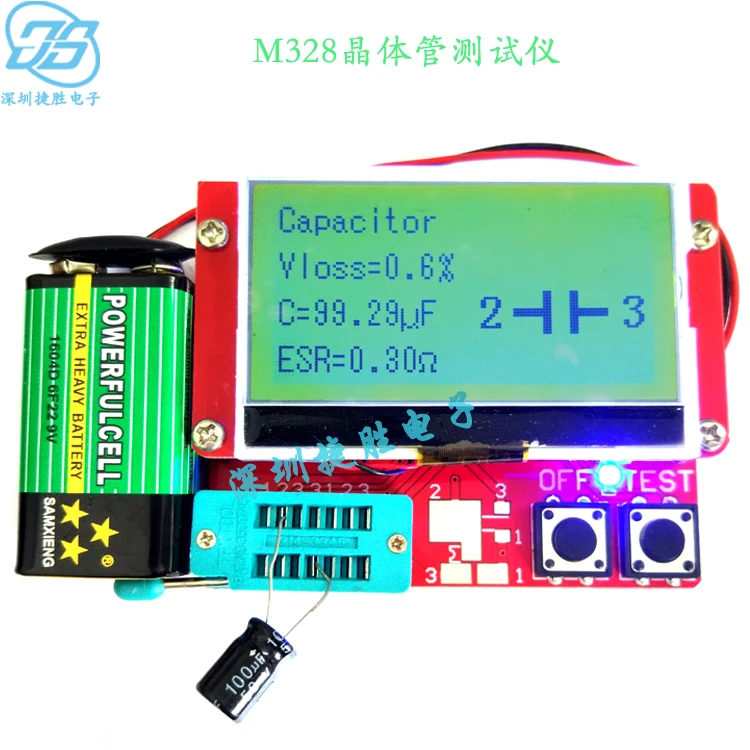

14. Можно обнаружить и измерить конденсатор. Самые высокие четыре цифры и единица отображения. Числовое значение может быть от 25 пФ (8 МГц, 50 пФ при 1 МГц часы) до Мф. Разрешение up1 pF(@ 8mhzclock).
15. Электронное сопротивление конденсатора выше значения (ESR) серии May2UFEquivalent. Измерение емкости. Разрешение Ом и отображение двухзначных значений. Эта функция требуется в least16KFlash memoryATMEGA(ATmega168OrATmega328).
16. Символы в правильном направлении могут отображаться для двух диодов. Кроме того, отображение прямого падения напряжения.
17. Светодиод-это диод, положительное падение напряжения намного выше, чем обычно. Обнаружение двойного светодиода-двойной диод.
18. Стабилитрон может быть обнаружен, если обратное напряжение пробоя понижается в. Это будет отображаться как два диода, только через Определение напряжения. Символ зонда вокруг диода такой же, в этом чехле вы можете 700mvпороговое напряжение рядом определяет истинный анод диода!
19. **** в этом году поймите, не вступайте ****
Если еще 3 обнаружения диодных частей, количество установленных диодов отображает другое сообщение о неисправности. Это может произойти, только если диод подключен ко всем трем датчикам и по крайней мере один из них-диод типа. В этом чехле следует подключить только два датчика и начать измерение снова, один за другим.
20. Измерьте обратную емкость одного диода. Полярный транзистор также можно измерить, если вы подключите базу к коллектору или эмиттеру.
21. Для обнаружения соединения всего моста требуется только одно измерение.
22. Значения конденсаторов below25pfобычно не обнаружены, но его можно подключить параллельно с диодом или параллельно с конденсаторами least25pf. В этом чехле вы должны вычесть часть параллельного значения емкости..
23. Электронное сопротивление ниже, чем у Ом, измеренная индуктивность, если у вас атомные устройства с минимальной памятью a16KFlash. Диапазон от0: 01mHMore20H, но точность не очень хорошая. Результаты измерений показывают только однокомпонентное соединение.
24. Время тестирования около двух секунд, только измерение емкости и индуктивности займет много времени.
25. Программное обеспечение может установить время измерения до автоматического выключения источника питания.
26. Встроенная функция самопроверки и опция 50 Гц точность тактовой частоты проверки сигнала и ожидания звонка (ATmega168AndATmega328).
27. Измерение выходного внутреннего сопротивления через калибровочный порт дополнительного оборудования и возможность самопроверки нулевого смещения (ATmega168AndATmega328). Нужен конденсатор a100nfto20uf. конденсатор подключен к Pin1 и PIN3. Компенсируйте смещенное напряжение аналоговых компараторов. Это может уменьшить погрешность измерения вышеуказанного конденсатора. С помощью того же конденсатора найдено Опорное напряжение внутренней коррекции для регулировки внутреннего эталонного измерения и усиления.
Если тестовый ток превышает поддерживаемый ток, можно обнаружить управляемый кремниевый и двунаправленный триодный Тиристор. Однако некоторые полупроводниковые контролируемые кремния и двунаправленный триодный тиристорный пусковой ток с более высоким током, чем может обеспечивать тестер.. Доступный тестовый ток составляет всего около 6 мА! Примечание, все функции используются только для однокристального микрокомпьютера с большим количеством программной памяти, suchATmega168.

'
