Для STM32 AD7606 + AD7609 высокоскоростная USB версия DSP плата сбора данных

Для STM32 AD7606 + AD7609 высокоскоростная USB версия DSP плата сбора данных

Базовая пластина STM32 для всех упаковок: USB к последовательному порту связи БОПП скорость максимум 2Mpbs (доставка по умолчанию 256000bps), в дополнение к плате защищены RS485 связи и может общаться, дополнительные 10 из 20 к |

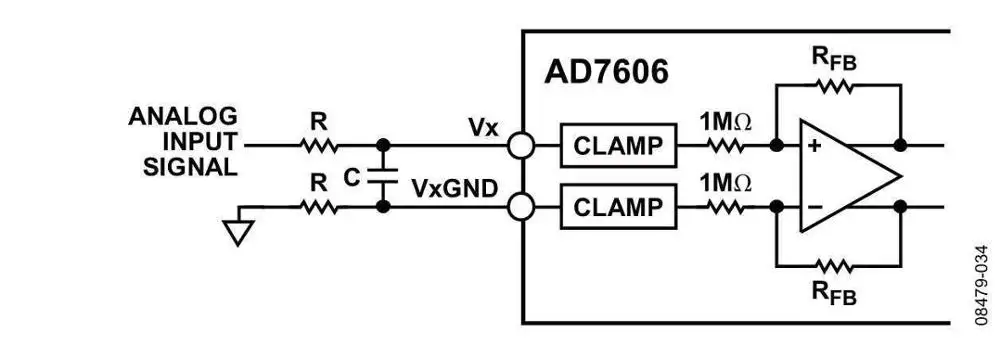

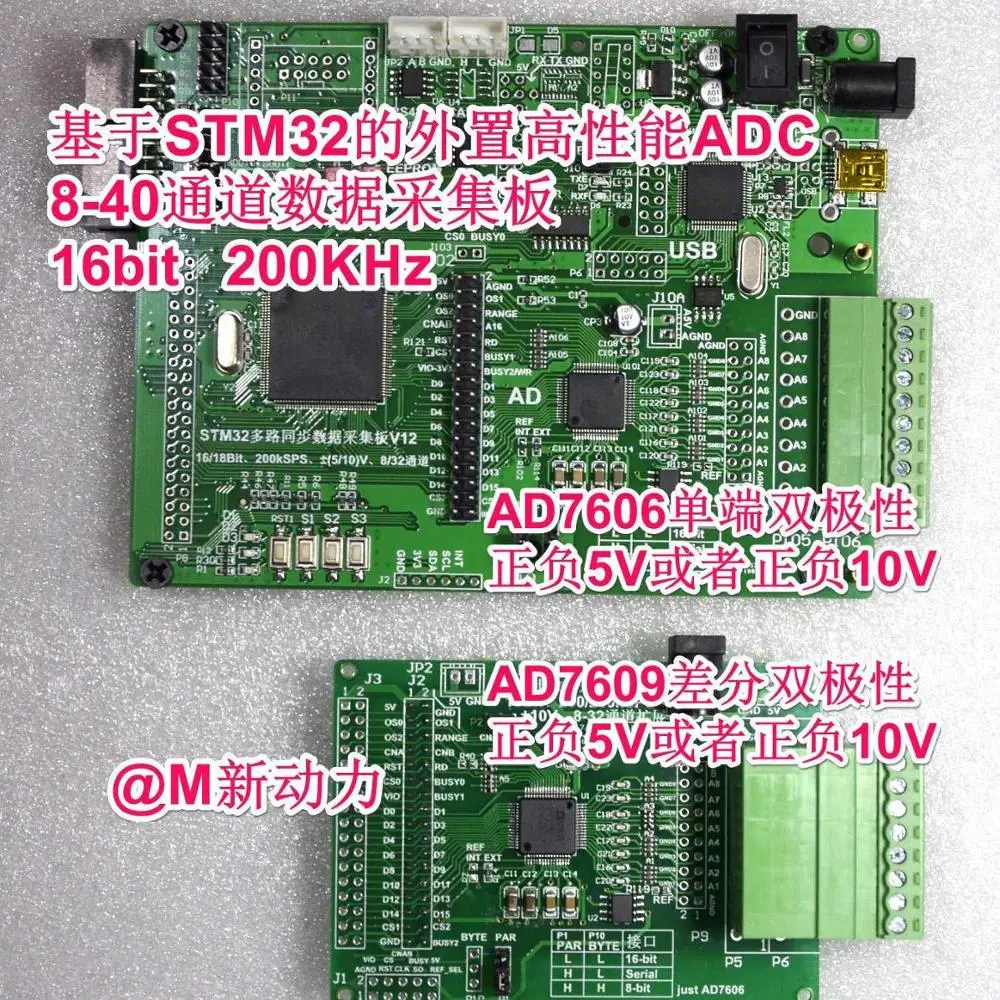

[Посылка 1: AD7606 + AD7609 базовой версии STM32F103] включает в себя STM32F103ZE опорная плита + AD7609 8-канальный дифференциальных ацп модуль, которые могут осуществить 8-канальный single-терминал приема сигнала и 8-канальный дифференциального сигнала приобретения. Загрузка данных через последовательный порт; Ограничено серийным портом, Он может достичь максимального 8K 8-канального AD7606 или 8-канального AD7609 в режиме реального времени приобретения и загрузки (Примечание: Следующая посылка s имеет все функции посылка 1).

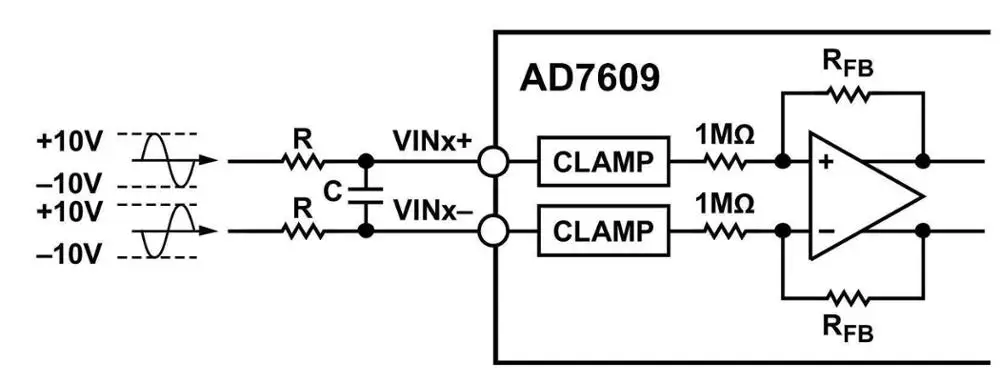

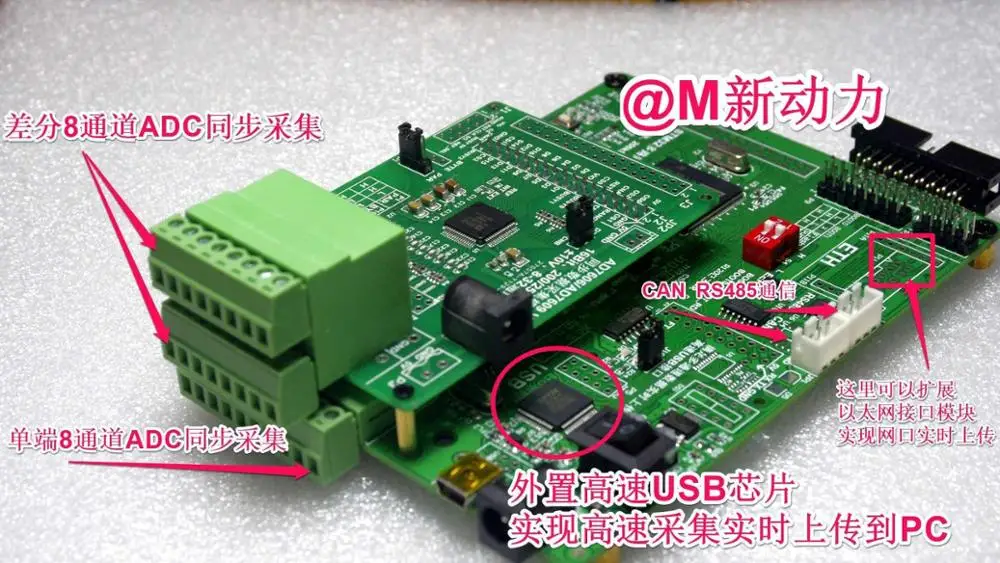

[Посылка 2: STM32F407 AD7606 + AD7609 высокоскоростной USB версия], в том числе STM32F407ZE опорная плита (опционально STM32F103) + AD7609 8-канальный дифференциальных ацп модуль, может достичь 8-канальный одного конца приема сигнала и 8-канальный дифференциального сигнала приобретения; В режиме реального времени, загрузки и 200Kx 8-канальный видеорегистратор для приобретения с помощью внешний высокоскоростной USB чип, играя в полную силу, AD7606/AD7609;

[Посылка 3: AD7606 + AD7609 порт версия 1 STM32F103] включает в себя STM32F103ZE опорная плита + AD7609 8-канальный дифференциальных ацп модуль, которые могут осуществить 8-канальный single-терминал приема сигнала и 8-канальный дифференциального сигнала приобретения. Через внешний сетевой порт Модуль W5500 (Интегральная протокола TCPIP, надежная режим работы), в режиме реального времени, загрузки и 100KX 8-канальный видеорегистратор для приобретения осуществляется.

[Посылка 4: STM32F407 AD7606 + AD7609 высокоскоростной сетевой порт доска 2], в том числе STM32F407ZE опорная плита + AD7609 8-канальный дифференциальных ацп модуль, которые могут осуществить 8-канальный single-терминал приема сигнала и 8-канальный дифференциального сигнала приобретения; Через внешний высокоскоростной параллельный порт W5300 (Интегральная протокола TCPIP, надежной работы режим) 200Kx 8 каналов сбора в режиме реального времени загрузки, давая полный спектакль к самой высокой производительности AD7606/AD7609;

Указанная выше посылка-чип ADC с отдельным списком скорости загрузки в реальном времени на работе, если вы хотите одновременно работать с 2 чипами, рабочая нагрузка не только на ЦП увеличивается, а число каналов передачи или количество данных увеличивается в геометрической прогрессии, Таким образом, необходимо уменьшить скорость вышеперечисленного по разумной стоимости: AD7606AD7609 1 в то же время (эквивалент 16 каналов)

1. Если Серийный порт загружается, частота образцов до 5 кГц;

2. Если загружен высокоскоростной usb-чип, частота дискретизации может составлять до 100 кГц;

3. Если образец W5500 (SPI1), максимальная частота образцов составляет 40 кГц;

4. Если сетевой порт W5300 (интерфейс параллельного порта) загружен, частота дискретизации может составлять до 100 кГц

[Следующая настраиваемая схема]

5. Вы можете настроить 16-канальный 200 к USB или сетевой порт загрузки план и свяжитесь со службой поддержки клиентов для получения более подробной информации

6. Количество AD7606 или AD7609 может быть увеличено свободно. Количество каналов должно контролироваться в пределах 40 каналов.

7. Контроллер может быть свободно выбран, например, STM32H750VB (400 МГц) или компания TI DSP28335, DSP28377D (двухъядерный). Схема зависит от вас, и мы предлагаем предложение и цикл разработки в соответствии со схемой.
