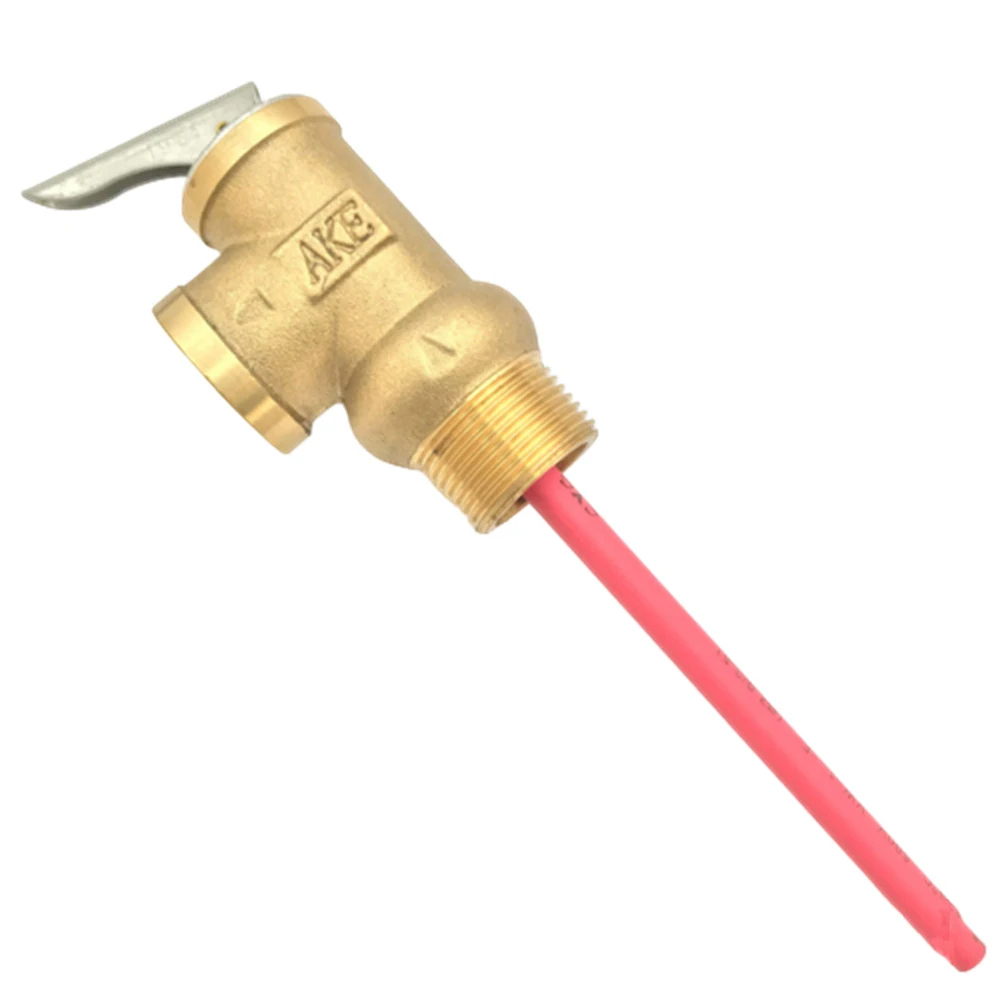

Предохранительный клапан 99 ake DN20 G3/4 "WYA-20-0.8Mpa-99 ℃ предохранительный температуры

Предохранительный клапан 99 ake DN20 G3/4 "WYA-20-0.8Mpa-99 ℃ предохранительный температуры

Температура и давлениеПредохранительный клапан(WYA-20)

Этот продукт разработан и протестирован в соответствии с американским национальным стандартом ANSI z21.22.

1. Назначение:

Применимо к температуре и давлениюПредохранительный клапанS для напорных солнечных водонагревателей, электрических водонагревателей, газовых водонагревателей, топливных водонагревателей, тепловых насосов водонагревателей и других систем горячей воды, с двойными функциями защиты температуры и давления.

2. Принцип работы:

Он не полагается на какую-либо внешнюю силу и использует силу самой среды и силу, генерируемую тепловым расширением температурно-чувствительного элемента для преодоления нагрузки пружины, чтобы открыть клапан клапана и сброс номинального количества жидкости для предотвращения превышения давления и температуры номинального безопасного значения. Когда давление и температура возвращаются в норму, клапан снова закрывается и предотвращает вытекание среды.

3. Основные параметры:

3,1. Установочное давление Mpa: 0.1Mpa, 0.2Mpa, 0.3Mpa, 0.4Mpa, 0.5Mpa, 0.6Mpa, 0.7Mpa, 0.8Mpa, 0.9Mpa, 1.0Mpa.

0,1 МПа = 14,5 фунтов на квадратный дюйм

0,2 МПа = 29 фунтов на квадратный дюйм

0,3 МПа = 43,5 фунтов на квадратный дюйм

0,4 МПа = 58 фунтов на квадратный дюйм

0,5 МПа = 72,5 фунтов на квадратный дюйм

0,6 МПа = 87 фунтов на квадратный дюйм

0,7 МПа = 101 фунтов на квадратный дюйм

0,8 МПа = 116 фунтов на квадратный дюйм

0,9 МПа = 130,5 фунтов на квадратный дюйм

1,0 МПа = 145 фунтов на квадратный дюйм

Отклонение настроечного давления (допуск) мПа: + 5%, -10% от настроечного давления;

3,2.Настройка Температуры ℃: Максимальная настройка температуры составляет 99 ℃, а отклонение (допуск)-5 ℃;

Оставшееся отклонение температуры установки (допуск) ± 5 ℃

Примечание: Установочное давление и установочная температура могут быть определены в соответствии с потребностями пользователя.

Советы: выбор температуры и давленияПредохранительный клапанS с разными значениями давления правильно

3,3.Модель, вход для воды, выход для воды, форма (см. Рисунок справа), вес, номинальное значение нагрева:

4.Меры предосторожности по установке и техническому обслуживанию(См. Схему прямой установки сверху и схему прямой установки сбоку)

Прямой верхний монтаж прямой боковой монтаж

4,1.Предохранительный клапан подходит для установки на верхней и боковой части резервуара для воды водонагревателя. Датчик температуры необходимо погружать в воду в пределах 152 мм (6 дюймов) от верхней части емкости.

4,2.Сливной сток должен быть установлен вертикально под сливной трубой предохранительного клапана, при этом выход воды предохранительного клапана должен быть направлен вниз. Используйте жёсткую сливную трубу с таким же размером, как и диаметр отверстия для отвода воды. Для того чтобы четко наблюдать за дренажной водой, расстояние от конца сливной трубы до слива в полу больше 152 мм (6 дюймов).

4,3. Ремонт, настройка и обслуживание:

(1)Ремонт и регулировка клапана производятся производителем клапанов, уполномоченными представителями производителя или непосредственно подготовленным персоналом, получившим соответствующую квалификацию путем профессиональной установки сверху.

(2)Ключевые Запасные части, используемые для ремонта предохранительного клапана, должны быть предоставлены оригинальным производителем. При изготовлении уполномоченным агентством должны быть выполнены Технические требования к оригинальной детали.

(3)Требуется поддерживать чистоту в системе горячей воды, чтобы предотвратить образование грязи и накипи.

(4)Специальное примечание для обслуживания клапана: пользователь должен проверять предохранительный клапан не реже 1 раз в год. Во время осмотра аккуратно Наклоните ручку предохранительного клапана, а затем аккуратно закройте ее, когда потечет вода. Если вода не вытекает, клапан недействителен. В это время водонагреватель следует немедленно отключить и утилизировать трубопровод. Перед эксплуатацией ручки проверьте сливную трубу, подключенную к клапану, чтобы убедиться, что горячая вода, спущенная из клапана, может быть спущена в соответствующее место, чтобы избежать ожога кипятком.

5. Специальные Советы по уходу за предохранительным клапаном:

5,1. Защита от обрастания и обрастания: обрастание напрямую влияет на нормальную функцию предохранительного клапана.

5,2. Дренажная труба, подключенная к дренажной трубе, должна соприкасаться с атмосферой и не должна быть непосредственно вставлена в канализационную трубу, чтобы сифон не протекал давление в нормальном режиме.

5,3. Сливная труба должна быть соединена с жесткой водопроводной трубой, которая соответствует сливному отверстию, чтобы убедиться, что она не влияет на нормальную работу клапана.

5,4. Не должно быть клапана или соединения между предохранительным клапаном температуры и давления и резервуаром для воды.

5,5. Предохранительный клапан температуры и давления может быть установлен горизонтально или вертикально, но не может быть перевернут, чтобы предотвратить накопление примесей, чтобы повлиять на нормальную работу.

5,6. Грунт, где установлен предохранительный клапан, должен быть герметичным, а сливная труба должна быть морозостойкой и герметичной, чтобы сохранить его четким во избежание повреждения материалов и персонала.

6. Гарантийный срок:12 месяцев.

7. Материал основных компонентов:

Корпус: латунь GB / T 5231

Пружина: проволока из нержавеющей стали GB / T 24588

Уплотнитель: силикон, максимальная термостойкость 110 градусов
