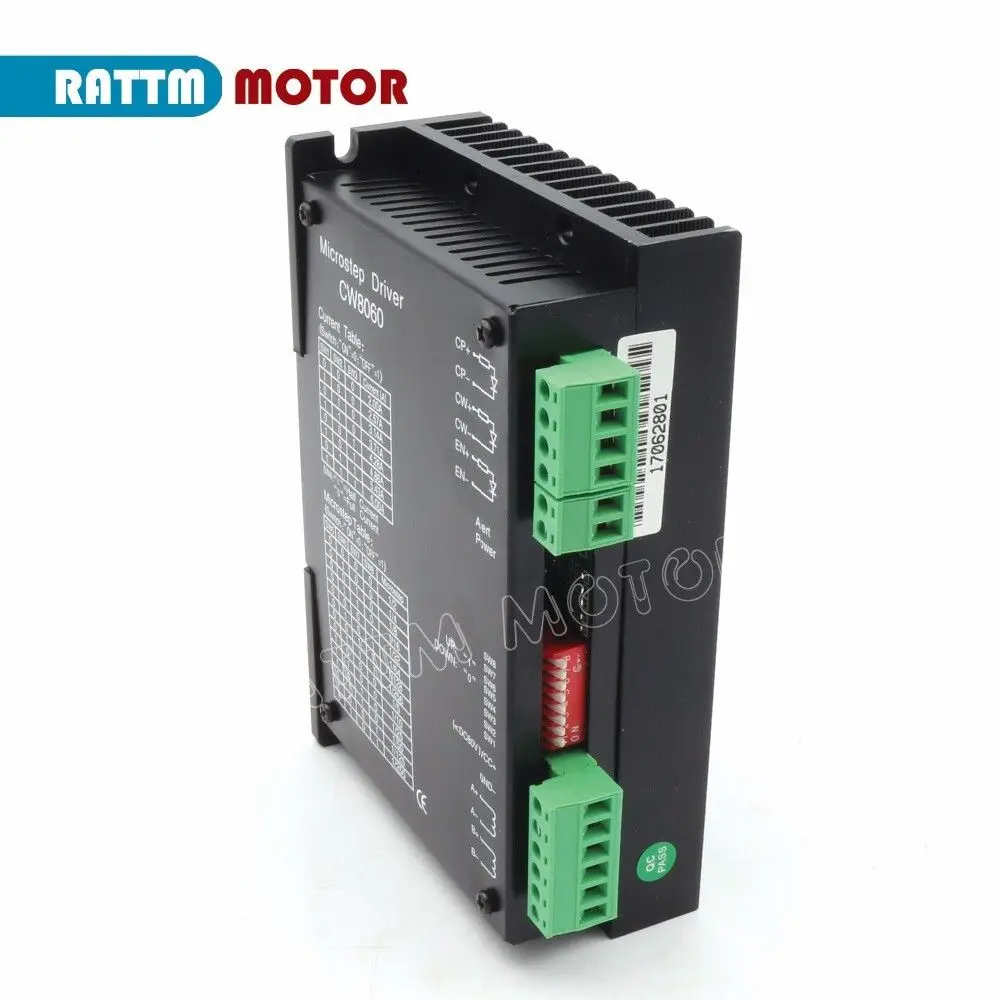

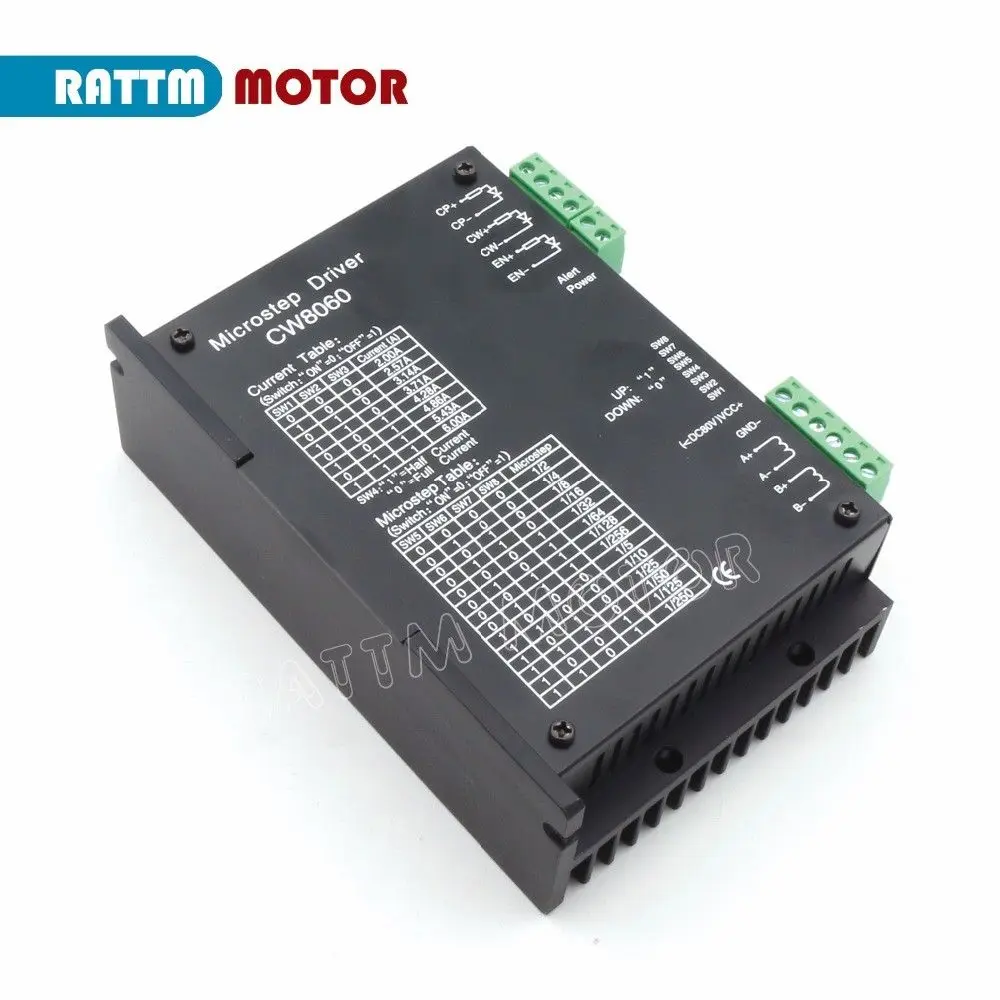

[Доставка ЕС] 3 шт. шагового двигателя CW8060 80 В постоянного тока 6 А 256 микрошаг для

[Доставка ЕС] 3 шт. шагового двигателя CW8060 80 В постоянного тока 6 А 256 микрошаг для

Посылка включает:

• 3 шагового двигателя CW8060

CW8060 характеристики драйвера:

1. Входная мощность постоянного тока: 24 В ~ 80 В;

2. Выходной ток: 2 ~ 6A;

3. Mircostepping: 1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256; 1/5,1/10,1/25,1/50,1/125,1/250;

4. Форма защиты: защита от перегрева, автоматическая блокировка половинного тока, защита от ошибок;

5. Максимальная частота пульса составляет 100 кГц;

6. Размеры: 147 мм x 97 мм x 30 мм;

7. Вес:<500 г;

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%;

9. Подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6а.

Порты ввода/вывода:

1. VCC +: постоянный ток питания положительного полюса;

Примечание: Должна быть защищена от превышения 80 в, чтобы не повредить модуль.

2. GND: Катод питания постоянного тока;

3. A +, A-: шаговый двигатель с одной обмоткой;

4. B +, B-: шаговый двигатель с другой обмоткой;

5. CP +, CP-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10US);

6. CW +, CW-: Входное направление двигателя, уровень напряжения отключен, высокий в направлении, низкий обратный;

7. Отдых +, отдых-: без двигателя.

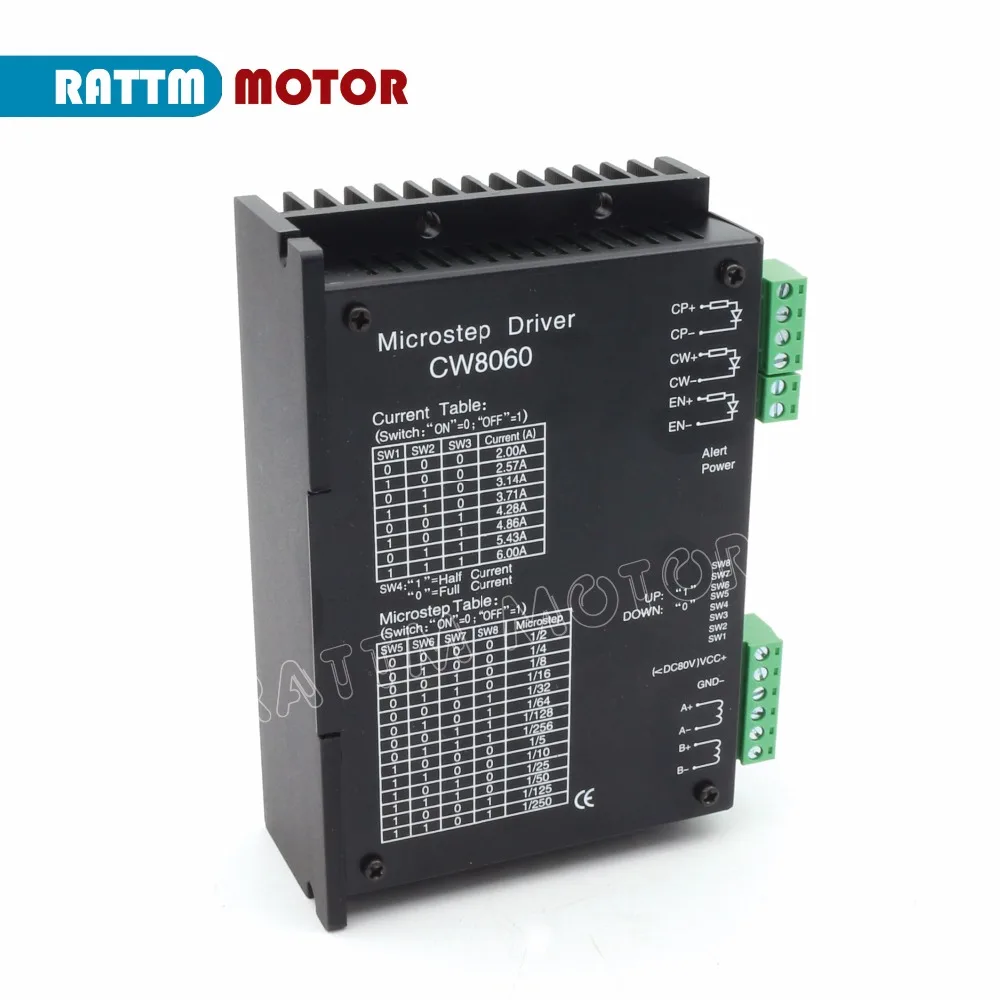

Интерфейс см.; Правильное изображение

Выбор переключателя:("ON = 0,OFF = 1")

1. Микрошаговый выбор:

2. Текущий выбор:

3. Полный ток или половина тока выбор:

SW4:0 = полный ток; 1 = половина тока

4. Выбор пульса:

Обычно настройка по умолчанию является одним импульсом.
