Плата разработки STM32 предназначена для официального инструмента ST STM32F0DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open32F0-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F0DISCOVERY, Который показываетSTM32F051R8T6Микроконтроллер на борту.

Open32F0-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F0.

Что на материнском доске

1. STM32F0DISCOVERY розетка:Для легкого подключения STM32F0DISCOVERY
2. Интерфейс 8I/Os + DAC + ADC:Для подключения аксессуаров, таких как кнопки, двигатели, AD/DA Модуль и т. Д.
3. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д.
4. SPI1/SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
5. ЖК-разъем:Для подключения сенсорного ЖК-экрана
6. Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 и т. Д.
7. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
8. I2S/I2C1 интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
9. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
10. 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
11. 5 V DC jack
12. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
13. SWD интерфейс:Для отладки/программирования
14. Перемычка для джойстика
    • Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
    • Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
15. Переключатель режима загрузки:Для настройки бут0 pin
16. Выключатель питания
17. Индикатор питания
18. Джойстик:Пять позиций

Что на STM32F0DISCOVERY

• Микроконтроллер STM32F051R8T6 с 64 КБ вспышкой, 8 КБ ОЗУ в упаковке LQFP64
• Бортовой ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Питание платы: через usb-шину или от внешнего напряжения питания 5 В
• Внешний источник питания: 3 в и 5 В
• Четыре светодиода:
  • LD1 (красный) для включения питания 3,3 В
  • LD2 (красный/зеленый) для USB связи
  • LD3 (зеленый) для выхода PC9
  • LD4 (синий) для выхода PC8
• Две кнопки (пользователь и сброс)
• Удлинитель для всех LQFP64 I/Os для быстрого подключения к макетной плате и легкого зондирования
• Предоставляется дополнительная плата, которая может быть подключена к удлинительному соединителю для еще более легкого прототипирования и зондирования.

Фотографии

Примечание:
STM32F0DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

Интерфейс SWD

На рисунке ниже показана надпись интерфейса SWD

Ресурсы для развития

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open32F0-D

Содержимое упаковки

Вес:0,36 кг

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

1. Материнская плата Open32F0-D x 1
2. Usb-разъем типа A для мини-кабеля типа B x 1
3. 4-контактный провод x 2
4. 2-контактный провод x 2
5. Кабель питания USB x 1
6. Программное обеспечение CD x 1

Комплект аксессуаров для досок

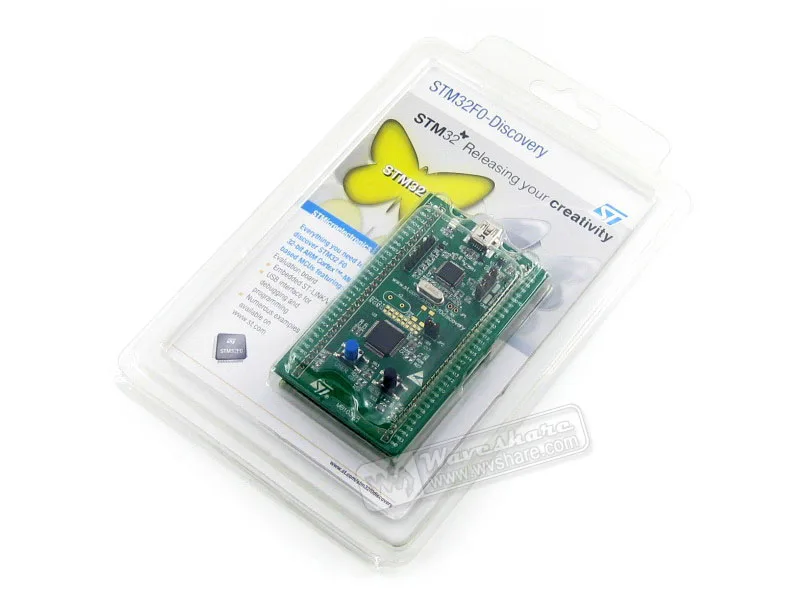

1. STM32F0DISCOVERY x 1

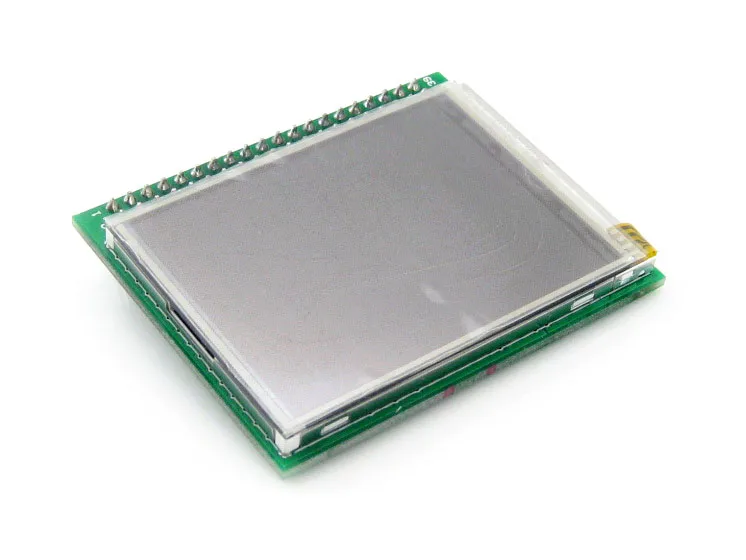

2. 2,2 дюймов 320x240 сенсорный ЖК (A) x 1
3. Плата для хранения Micro SD x 1
4. FM24CLXX Фрам доска x 1
5. WM8960 аудио Плата x 1
6. NRF24L01 RF доска (B) 2 шт x 1

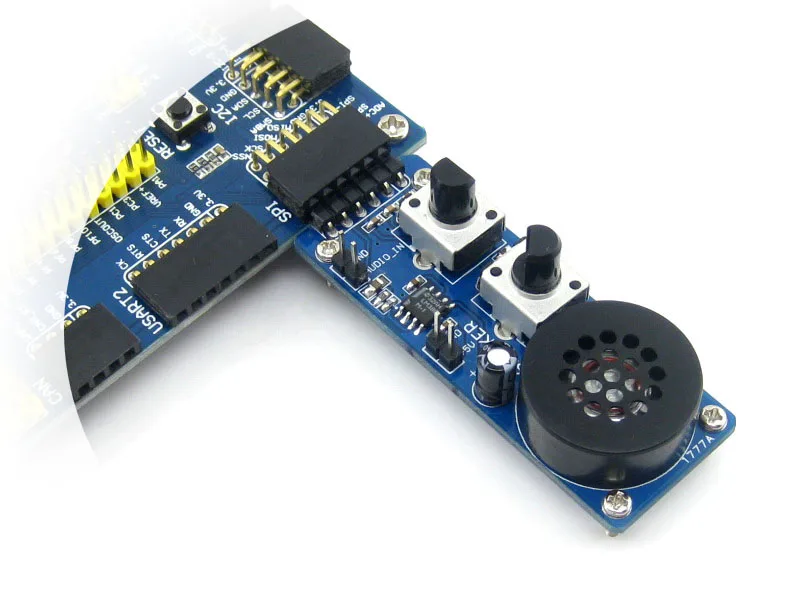

7. Аналоговая тестовая плата x 1
8. PL2303 USB UART Board (mini) x 1
