Описание товара

Плата разработки XILINX FPGA Core Xilinx Spartan 3E XC3S250E оценочная плата + XCF02S поддержка вспышкиПлата разработки XILINX FPGA Core Xilinx Spartan 3E XC3S250E оценочная плата + XCF02S поддержка вспышкиПлата разработки XILINX FPGA Core Xilinx Spartan 3E XC3S250E оценочная плата + XCF02S поддержка вспышкиПлата разработки XILINX FPGA Core Xilinx Spartan 3E XC3S250E оценочная плата + XCF02S поддержка вспышкиПлата разработки XILINX FPGA Core Xilinx Spartan 3E XC3S250E оценочная плата + XCF02S поддержка вспышкиПлата разработки XILINX FPGA Core Xilinx Spartan 3E XC3S250E оценочная плата + XCF02S поддержка вспышки

Плата разработки XILINX FPGA Core Xilinx Spartan-3E XC3S250E оценочная плата + XCF02S поддержка вспышки JTAG = Core3S250E

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S250E на борту

Обзор

Core3S250E-это основная плата FPGA, которая оснащена встроенным устройством XC3S250E, поддерживает дальнейшее расширение.

  • Бортовой 1 шт. XCF02S
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений

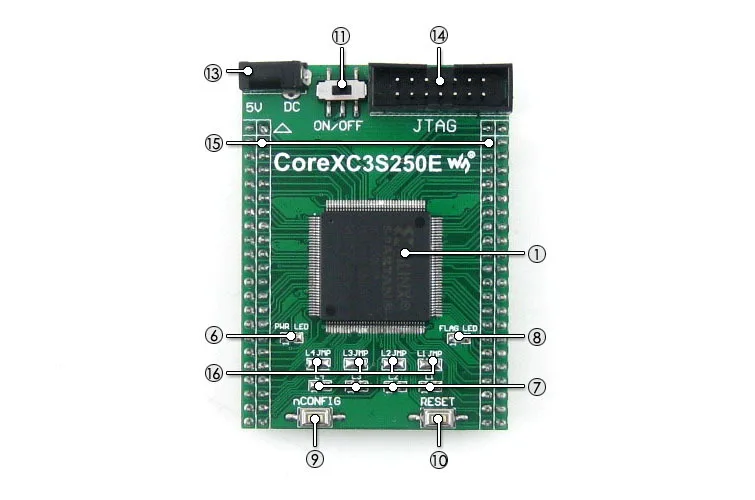

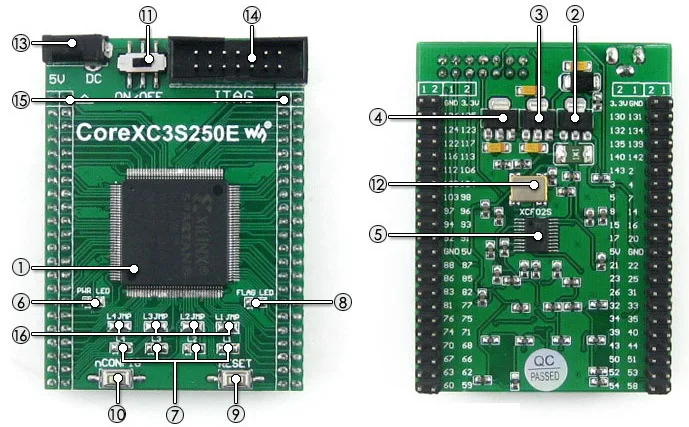

Что на борту

XC3S250E core board on board resource
  1. XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в~3,3 В
    • Упаковка:QFP144
    • I/Os:80
    • LEs:250 K
    • RAM:216кб
    • DCMs: 4
    • Отладка/программирование:поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. XCF02S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. Выключатель питания
  12. 50 м активный кристаллический осциллятор
  13. 5 V DC jack
  14. Интерфейс JTAG:Для отладки/программирования
  15. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  16. Светодиодные перемычки

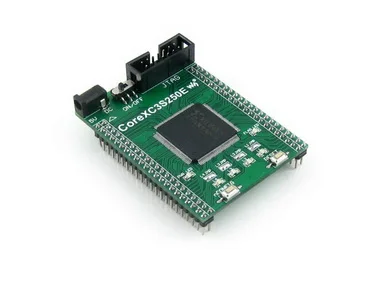

Фотографии

Примечание:

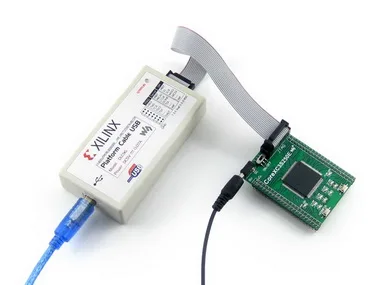

Core3S250E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

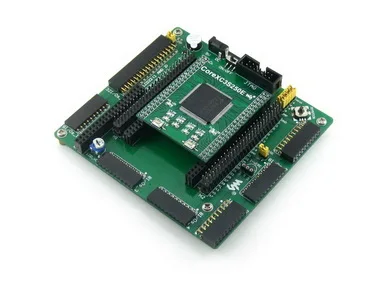

Материнская плата и программист/отладчик на фотографиях не включены в цену.

Интерфейс отладки/программирования

Основная плата Core3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1 GND Сигнал заземления
2 VCC (TRGT) Целевой источник питания
3 GND Сигнал заземления
4 TMS JTAG state machine control
5 GND Сигнал заземления
6 TCK Сигнал часов
7 GND Сигнал заземления
8 TDO Данные от устройства
9 GND Сигнал заземления
10 TDI Данные для устройства
11 GND Сигнал заземления
12 NC
13 GND Сигнал заземления
14 NC
15 GND Сигнал заземления

Надпись JTAG

JTAG header pinout

Ресурсы для развития

Core3S250E FPGA основная плата поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA разработка документов

В комплект входит

  1. Основная плата Core3S250E x 1
  2. Кабель питания USB x 1
1. 2.
