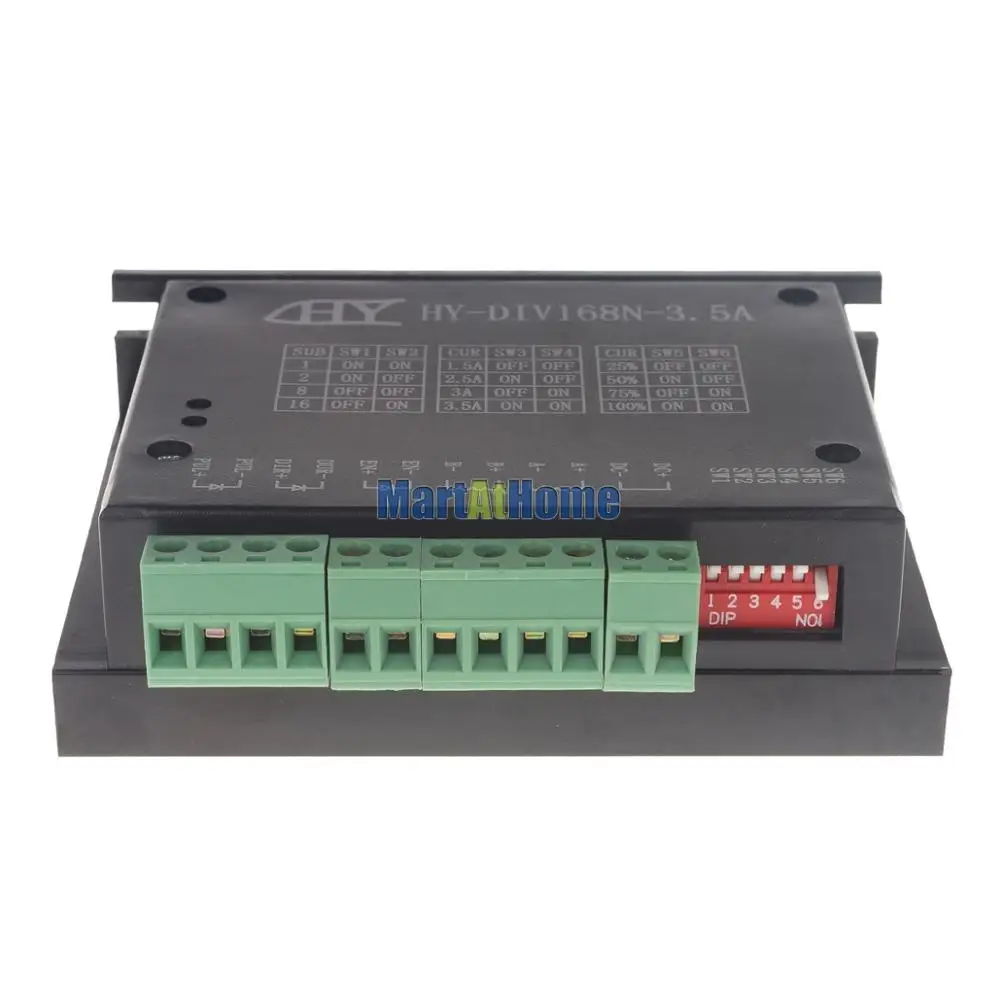

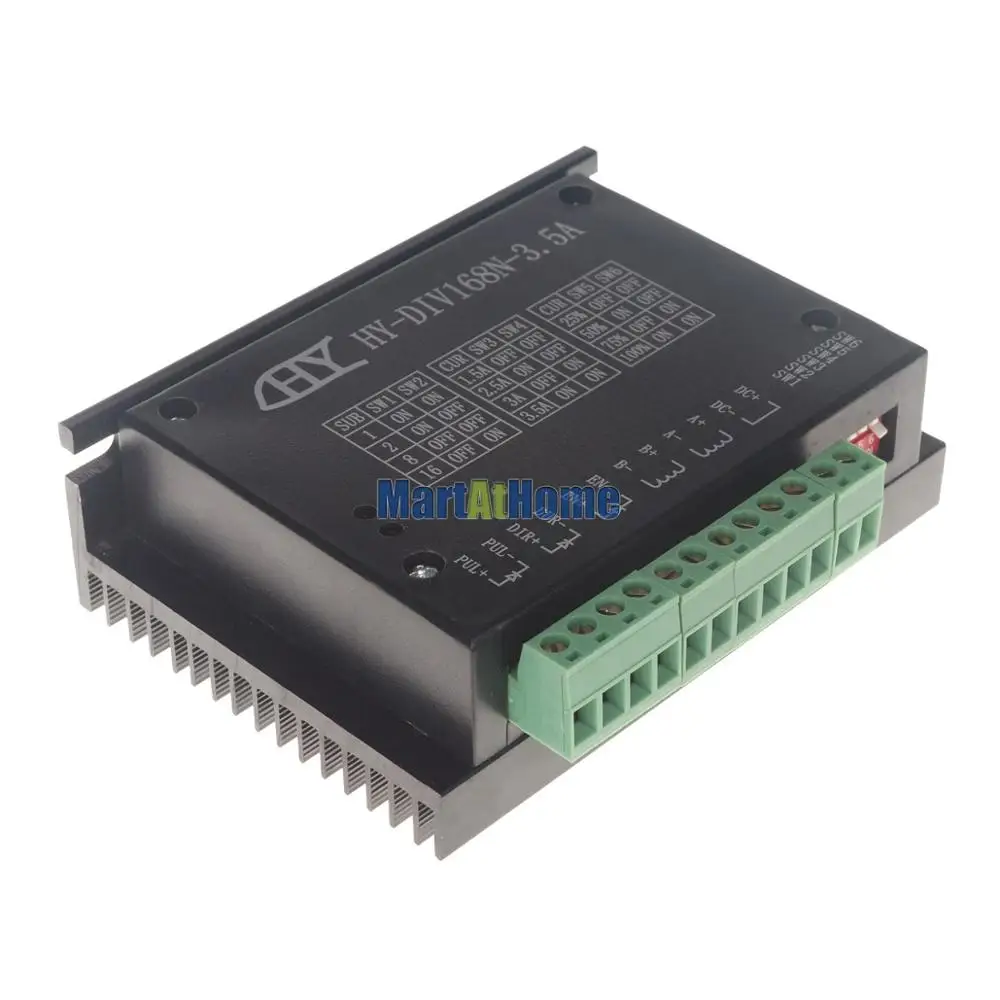

Посылка включает в себя:

1 х одноосный TB6560 3.5A 2 фазы ЧПУ шаговый двигатель драйвер

Обзор: материнская плата

HY-DIV168N-3.5A подразделение-типа двухфазный гибридный шаговый двигатель привода с помощью постоянного тока 12-36V питания, подходит для вождения 2-фазовый гибридный шаговый двигатель динамического напряжения переходного возраста от 12 до 36V, ток менее 3,5а наружный диаметр от 35 до 86 мм. Этот привод использует текущий цикл управления разделением привода, Пульсация крутящего момента двигателя очень мала, Низкоскоростной ход очень плавный, практически без вибрации и шума. Высокоскоростной Крутящий момент гораздо выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальных станках, станках с ЧПУ, упаковочных машинах и других требований высокого разрешения на устройстве.

Основные функции:

• Средний ток управления, двухфазный синусоидальный ток привода выход
• DC 12 ~ 36V источник питания, внутренняя интеграция 12V и 5V регулятора
• Оптически изолированный вход/выход сигнала
• Защита от перенапряжения, перенапряжения, перегрузки по току и короткого замыкания белого цвета
• 4 сегментации файлов и автоматические возможности половинной потоковой передачи до 16 сегментов
• 4 файла выходного тока фазы настройки
• Высокой скоростью запуска
• Высокоскоростной Крутящий момент

1. Электрические параметры

• Входное напряжение DC 12 ~ 36V
• Входной ток от 1 до 4 а, выберите привод шагового двигателя.
• Выходной ток 0.5A ~ 3.5A
• Рабочая температура-10 до 45 с; Температура хранения-40 с до 70 с
• Влажность не конденсируется, не сбрасывается
• Газ не допускает горючий газ и проводящую пыль
• Вес 200 грамм

2. Интерфейс управления сигналом

Рисунок 1-схема подключения привода

1) Определение сигналов управления

PUL +: ступенчатый импульсный сигнал-Входная сторона или положительный импульсный сигнал, входной положительный терминал

PUL-: отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигнала

DIR +: вход шагового сигнала направления в положительный терминал или вход отрицательного импульсного сигнала в положительный терминал

DIR -: вход сигнала направления движения отрицательной стороны или обратного шага импульсный сигнал входной отрицательный терминал

EN +: в автономном режиме может сбросить входной сигнал

RU-: в автономном режиме может сбросить входной сигнал отрицательного терминала

Автономный включенный сигнал активен, сброс диска, сбой, чтобы предотвратить любой пульс, выход привода

Силовой компонент отключается, двигатель удерживает крутящий момент.

2) Управление сигнальными соединениями

Сигнал управления ПК может быть высоким, также может быть низким эффективным. При активном высоком, контрольный сигнал

Отрицательная сторона вместе как сигнал к активному низкому, положительная сторона всех сигналов управления вместе как общий сигнал.

Например, схема открытого коллектора и выходного интерфейса PNP выглядит следующим образом:

Рис. 2. Схема входного интерфейса (общее катодное соединение)

Примечание: VCC составляет 5 В, R;

VCC объемом 12V, R 1K, больше, чем 1/8 Вт резистор;

VCC стоимость 24V, 2K, больше, чем 1/8 Вт резистор;

R должен быть подключен к выходным клеммам контроллера.

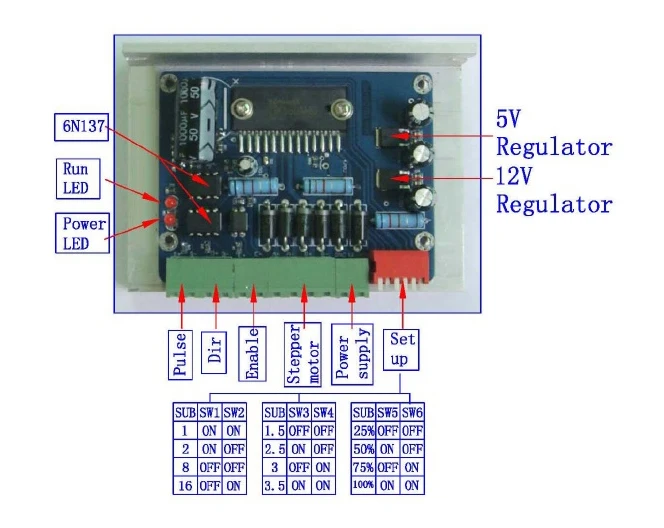

3. Выбор функций (DIP переключатель на панели привода)

1) Установите двигатель на шаги вращения

Привод для установки количества шагов на двигатель-200 (весь шаг), 400 (2 сегмента), 1600 (8 сегментов), 3200 шагов (16 сегментов).

Для установки количества шагов (например, таблицы 1) пользователь может управлять переключателем SW3 на передней панели SW4 бит диска:

Стол-1 шт.

2) Установите выходной фазовый ток

Для привода крутящего момента шагового двигателя, пользователь может управлять панелью DIP-переключатель

SW1, SW2 для установки тока выходной фазы привода (RMS) блок ампер, положение переключателя

Соответствующий выходному току, выходному току значение соответствует различным типам дисков. Бетон показан в таблице 2.

Выходной ток (A)

Таблица 2

3) Регулировка тока

4. Функция полу-потока

Функция полупотока-это импульсный шаг 500 мс, выходной ток драйвера автоматически снижается до номинального выходного тока

50%, используется для предотвращения нагрева двигателя.

В-четвертых, интерфейс питания

1) DC +, DC-: для подключения питания привода

DC +: уровень мощности постоянного тока, напряжение питания постоянного тока от 12 до 36 В. Максимальный ток 4А. DC-: источник питания постоянного тока отрицательного уровня.

2) A + A-B + B-: для подключения двухфазного гибридного шагового двигателя

Привод и двухфазный гибридный шаговый двигатель связи с четырехпроводной системой, обмотки двигателя в параллельном и последовательном соединении, и метод подключения, высокая скорость производительности, но ток привода большой (для тока обмотки мотора в 1,73 раз), соединенный в серии, когда ток привода равен току обмотки мотора.

Пять, установка

Около 20 мм пространства, не может быть размещен рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана,

Коррозионных газов, высокая влажность слишком большая и сильная вибрация. +

Рисунок 3.

Шесть диагностики неисправности

1. Индикатор состояния показывает

Запуск: зеленый свет при обычной работе.

ERR: красный свет, мощность, свет, индикатор питания
