Характеристики

Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA плата для разработки + 12 комплектов аксессуаров =

История изменения цены

*Текущая стоимость 7 359,12 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-18-2026 9346.5 руб. 9533.53 руб. 9439.5 руб.
Jan-18-2026 7580.32 руб. 7732.93 руб. 7656 руб.
Dec-18-2025 9199.73 руб. 9383.97 руб. 9291 руб.
Nov-18-2025 9125.56 руб. 9308.12 руб. 9216.5 руб.
Oct-18-2025 7285.67 руб. 7431.92 руб. 7358 руб.
Sep-18-2025 8978.47 руб. 9158.4 руб. 9068 руб.
Aug-18-2025 8904.51 руб. 9082.44 руб. 8993 руб.
Jul-18-2025 8831.80 руб. 9008.47 руб. 8919.5 руб.

Описание товара

Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA плата для разработки + 12 комплектов аксессуаров =Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA плата для разработки + 12 комплектов аксессуаров =Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA плата для разработки + 12 комплектов аксессуаров =Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA плата для разработки + 12 комплектов аксессуаров =Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA плата для разработки + 12 комплектов аксессуаров =Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA плата для разработки + 12 комплектов аксессуаров =

Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA Development Board + 12 комплектов аксессуаров = OpenEP4CE10-C упаковка A

Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE10 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

EP4CE10 development board

Обзор

OpenEP4CE10-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP4CE10.

OpenEP4CE10-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE10-C позволяет легко и быстро начать дизайн с процессором Nios II.

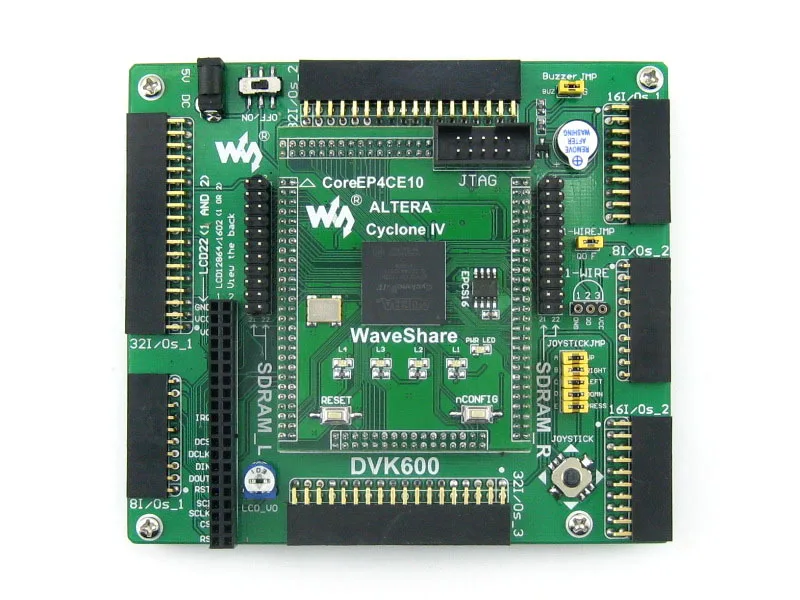

Что на материнском доске

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. Интерфейс SDRAM
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5 V DC jack
  5. Джойстик:Пять позиций
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Выключатель питания
  9. Перемычка зуммера
  10. Перемычка с одним проводом
  11. Перемычка для джойстика

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '(8) 32I/Os_3' не подключен.

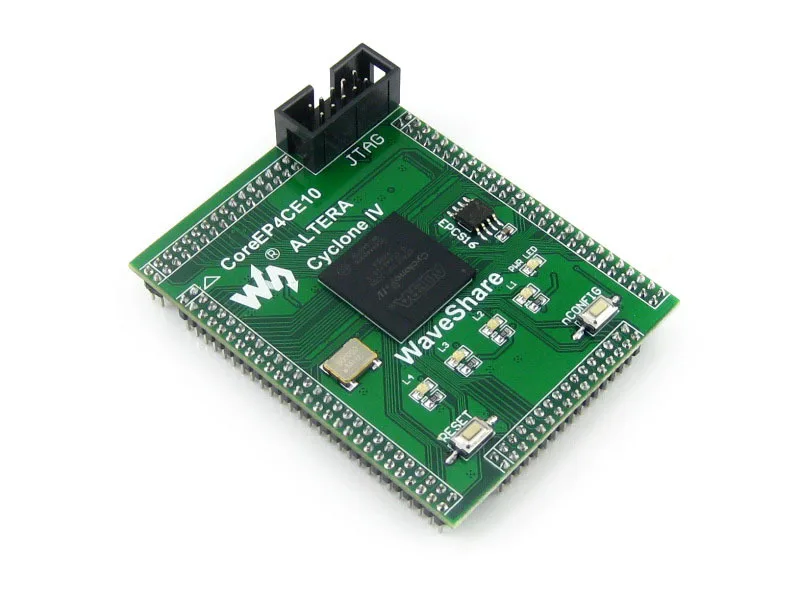

Что на CoreEP4CE10

EP4CE10E22C8N core board on board resource

  1. EP4CE10F17C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,465 в
    • Упаковка:BGA256
    • I/Os:164
    • LEs:10 K
    • RAM:414 КБ
    • PLLs: 2
    • Отладка/программирование:Поддержка JTAG
  2. AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения
  3. AMS1117-2.5 (с нижней стороны),Регулятор напряжения 2,5 В
  4. AMS1117-1.2 (с нижней стороны),Регулятор напряжения 1,2 В
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Кнопка сброса
  9. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. 50 м активный кристалл
  11. Интерфейс JTAG:Для отладки/программирования
  12. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фотографии

FPGA Development Board
OpenEP4CE10-C совет по разработке FPGA Development Board
OpenEP4CE10-C совет по разработке FPGA Development Board
OpenEP4CE10-C панель для разработки FPGA Development Board

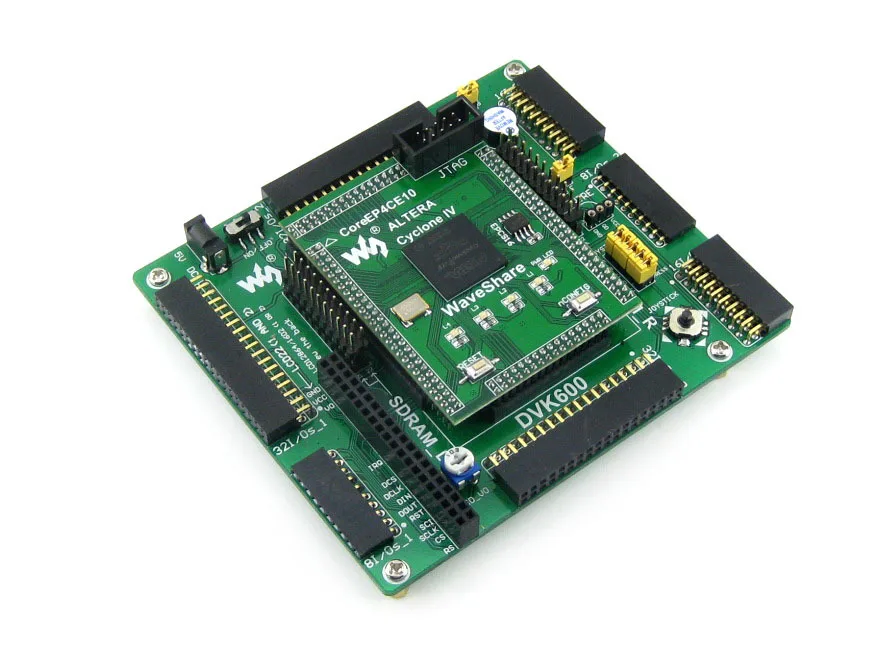

Материнская плата DVK600 FPGA Core Board
FPGA core board CoreEP4CE10 FPGA Core Board
FPGA core board CoreEP4CE10
Подключение к различным периферийным устройствам touch screen LCD
Подключение к 3,2-дюймовому сенсорному ЖК-дисплею LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к плате RS232 RS485 Board
Подключение к плате RS485 PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 светодиодным панелям 8 Push Buttons
Подключение к 8 кнопкам 5 IO Keypad
Подключение к 5 клавиатуре IO 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плате EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к плате DataFlash Ethernet Board
Подключение к плате Ethernet CY7C68013A USB Board
Подключение к USB плате CY7C68013A NRF24L01 RF Board
Подключение к NRF24L01 RF плате Micro SD Storage Board
Подключение к плате для хранения Micro SD VGA PS2 Board
Подключение к плате VGA PS2 SDRAM Board
Подключение к плате SDRAM SDRAM Board
Подключение к плате SDRAM Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP4CE10-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP4CE10-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C И radic; И radic; И radic;
FM24CXX Фрам I2C И radic; И radic; И radic;
AT45DBXX DATAFLASH SPI     И radic;
Sd-карта Вспышка SPI     И radic;
H57V1262GTR SDRAM Параллельный     И radic;
PCF8563 RTC I2C     И radic;
DS18B20 Датчик температуры 1 провод И radic; И radic; И radic;
SP3232 Серийное общение UART И radic; И radic; И radic;
SP3485 Серийное общение UART И radic; И radic; И radic;
PL2303 USB для UART UART И radic; И radic; И radic;
FT245 USB TO FIFO Параллельный     И radic;
CY7C68013A Usb-устройство I/Os   И radic;
ENC28J60 Контроллер Ethernet SPI     И radic;
Зуммер Звуковое устройство 1I/O (ШИМ) И radic; И radic; И radic;
Клавиатура PS/2 Входное устройство PS/2 И radic;   И radic;
Одиночные кнопки Входное устройство ---- И radic; И radic; И radic;
4x4 клавиатуры Входное устройство 8I/Os И radic; И radic; И radic;
Джойстик Входное устройство 5I/Os И radic; И radic; И radic;
Светодиод Демонстрационное устройство ---- И radic; И radic; И radic;
8 светодиодов Демонстрационное устройство 13I/Os И radic; И radic; И radic;
Монитор VGA Демонстрационное устройство VGA И radic; И radic;
Персональный ЖК-дисплей Демонстрационное устройство 11I/Os И radic; И radic;
Графический ЖК-дисплей Демонстрационное устройство 11I/Os И radic;
3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     И radic;

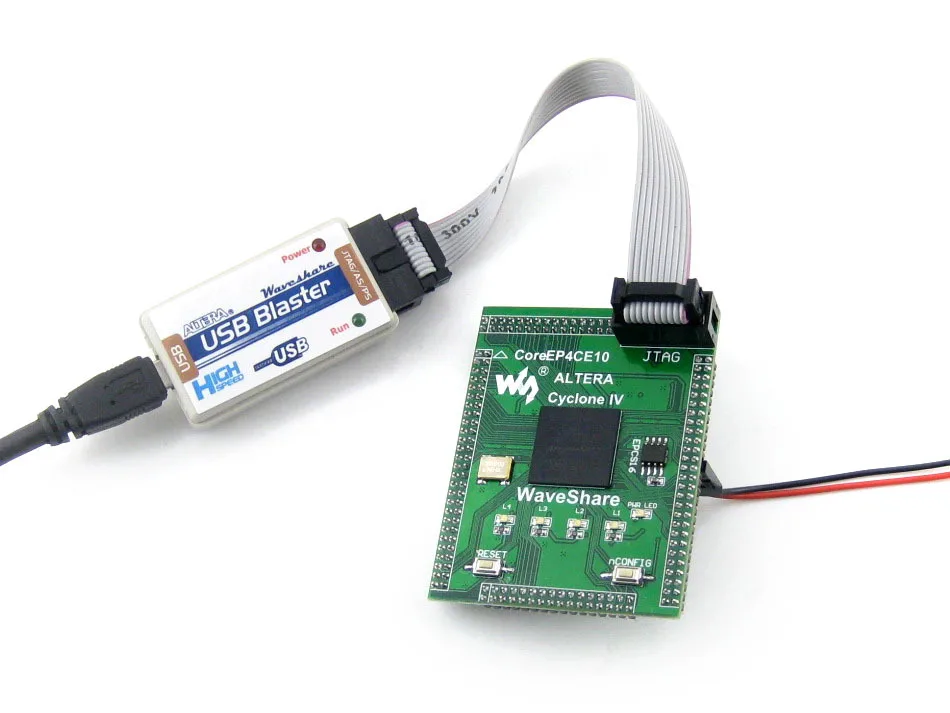

Интерфейс отладки/программирования

Плата разработки OpenEP4CE10-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1 TCK Сигнал часов
2 GND Сигнал заземления
3 TDO Данные от устройства
4 VCC (TRGT) Целевой источник питания
5 TMS JTAG state machine control
6 NC Нет подключения
7 NC Нет подключения
8 NC Нет подключения
9 TDI Данные для устройства
10 GND Сигнал заземления

Надпись JTAG

10-pin JTAG header pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

В комплект входит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

  1. OpenEP4CE10-C макетная плата x 1
  2. 4-контактный провод x 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1 2 3 4

Комплект аксессуаров для досок

  1. 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1
  2. 3,2-дюймовый ЖК-адаптер (B) x 1
  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1
  5. NorFlash Board (B) x 1
  6. Плата SDRAM (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX Фрам доска x 1
  10. CY7C68013A USB плата (мини) x 1
  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1
  14. Usb-разъем типа A для мини-кабеля типа B x 1
1 2 3 4 5 6 7 8 9 10 11 12 13 14
