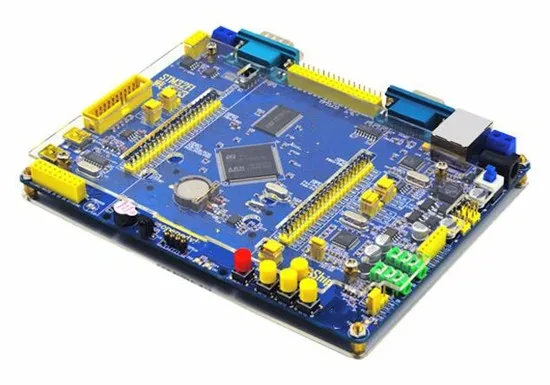

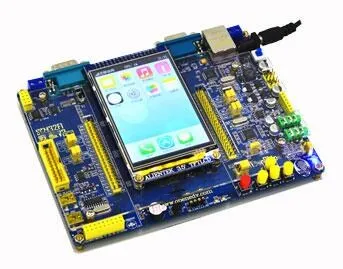

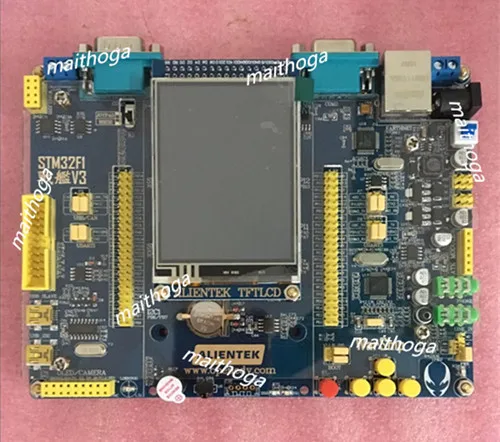

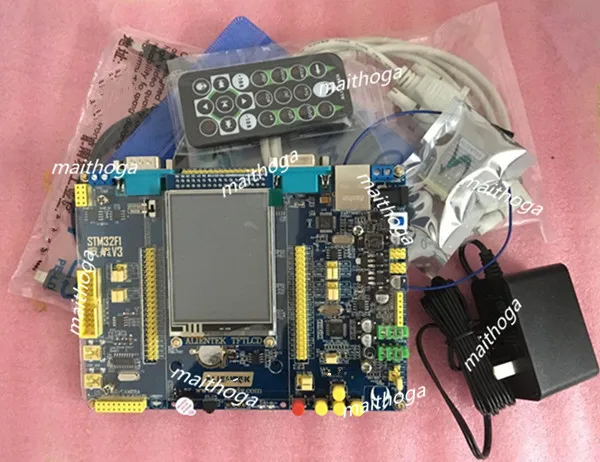

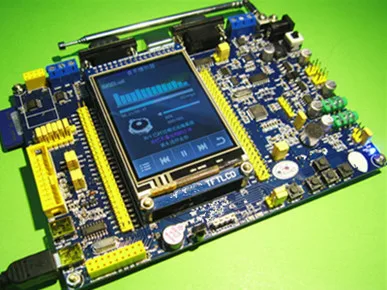

STM32F103 макетная плата + 2,8 "/3,5"/4,3 дюймов TFT LCD

STM32 Совет по развитию, очень богат ресурсами, и внутренние ресурсы STM32F103, чтобы играть до крайности, почти все внутренние ресурсы STM32F103, могут быть в этой верификации, в то же время, расширенный интерфейс и множество функциональных модулей, плата разработки очень атмосферная. Размеры 11,2 см * 15,6 см

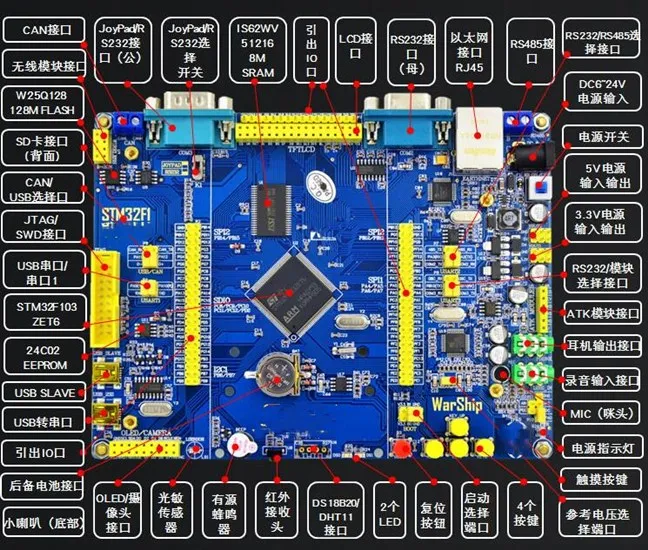

STM32 ресурсы платы развития, следующим образом:

CPU: STM32F103ZET6, LQFP144, FLASH: 512K, SRAM: 64K

Расширение SRAM: IS62WV51216, 1M байт

Вспышка SPI: W25Q64, 8M байт

Светильник индикатора питания (синий)

2 элемента индикатора состояния (DS0: красный, DS1: зеленый)

Инфракрасная приемная головка и небольшой инфракрасный пульт дистанционного управления

Чип EEPROM, 24C02, емкость 256 байт

Чип датчика гравитационного ускорения, ADXL345

Высокопроизводительный аудио чип для codec, VS1053

FM стерео чип трансивера, RDA5820

Интерфейс беспроводного модуля 2,4G (NRF24L01)

1 дорожный интерфейс, чип TJA1050

Интерфейс 1 road 485, чип SP3485

1 дорожный интерфейс RS232, чип SP3232

Интерфейс игровой ручки, непосредственно вставляется FC (NES) игровая ручка

1 дорожный цифровой интерфейс датчика температуры и влажности, поддержка DS18B20 /DHT11 и т. д.

Стандартный 2,4/2,8/3,5 дюймов ЖК-дисплей интерфейс, поддержка для сенсорный экран

Интерфейс модуля камеры

Последовательный порт USB, используемый для загрузки программы и кода отладки (USMART test)

Интерфейс USB SLAVE, используемый в связи с USB

Активный звуковой сигнал

Интерфейс антенны fm-приемопередатчика, бортовой чип и антенна

Интерфейс CAN/USB

Интерфейс sd-карты (поддержка SPI/SDIO в задней части платы,)

Стандартный JTAG/SWD порт загрузки отладки

Выходной интерфейс A VS1053 IIS

Головка записи (микрофон/микрофон)

1 дорожное стерео аудио выходной интерфейс

1 дорожное стерео аудио входной интерфейс

Группа 5V/3,3 V источника питания/порт доступа

Входной интерфейс питания постоянного тока (диапазон входного напряжения: 9 ~ 12 В)

Интерфейс конфигурации режима загрузки

Запасная Батарейная розетка RTC с батареей

Кнопка сброса, используемая для сброса MCU и LCD

4 функциональных кнопки, в которых WK_UP и функция пробуждения

Емкостный сенсорный ключ

Оригинальная функция загрузки одним щелчком

За исключением того, что рот Ио занят кристаллами, рот Ио ведет все остальное

Характеристики макетной платы STM32:

1) богатый интерфейс. Плата обеспечивает дюжину стандартных интерфейсов, удобную для проведения различных экспериментов и разработки периферийных устройств

2) гибкий дизайн. Ресурс платы может быть сконфигурирован гибко, чтобы соответствовать различным условиям. Мы производим все IO, за исключением портов IO crystal, что значительно облегчает расширение и использование. Кроме того, встроенная функция загрузки, которая может избежать частых проблем B0, B1, только благодаря разработке 1 USB линий может достигать STM32

3) богатые ресурсы. Расширение 1M байт SRAM и 8M байт FLASH, отвечает большим требованиям к памяти и большой памяти. Встроенный MP3 и FM чип трансивера, развлечения и обучение два не ошибка. Бортовой 3D датчик ускорения и различные интерфейсные микросхемы, отвечают различным требованиям применения

4) гуманизация дизайна. Каждый интерфейс имеет ярлык для трафаретной печати, используйте милю; Расположение дизайна интерфейса разумное расположение, удобно

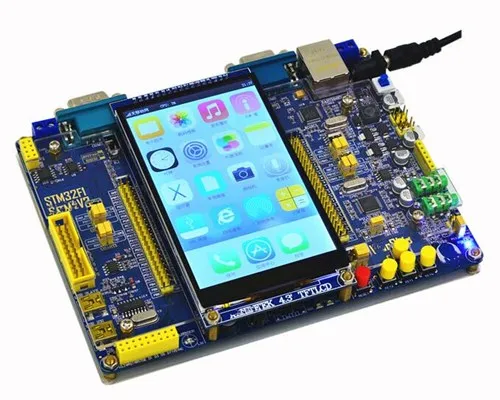

Функциональный демонстрационный скриншот для макетной платы STM32:

Весь сенсорный интерфейс, ему нравится Andriod мобильный телефон. При получении не требуется никаких внешних устройств и операций

(Примечание: изображение ниже для функции ЖК-экрана перехват, все сенсорный экран ЖК-интерфейс. Соотношение 1:1, разрешение 320X240)

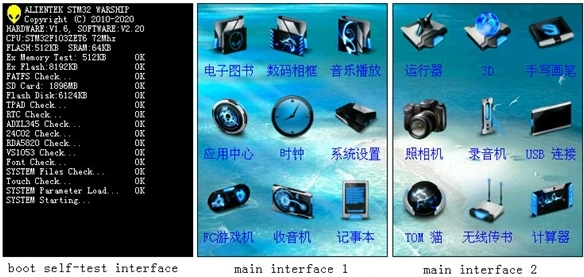

Основной интерфейс загрузки: само-тестирование оборудования загрузки, все обнаружены и входят в основной интерфейс 1, основной интерфейс 1 и 2 основной интерфейс переключаются скользящим экраном. Два интерфейса имеют 18 штук значка приложения, каждый значок связан с приложениями

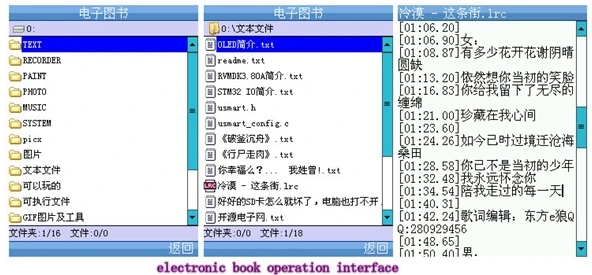

Электронные книги: Интерфейс электронной библиотеки используется для просмотра текстовых файлов, после нажатия на значок «электронные книги», выбора и просмотра файлов в дисковом каталоге. Это сенсорное управление, выбор файла может быть на экране вверх и вниз

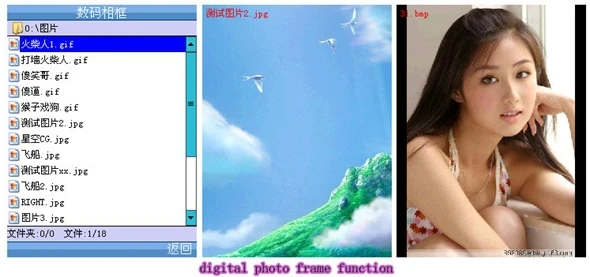

Цифровая фоторамка: нажмите на значок «Цифровая фоторамка», введите и просмотрите каталог изображений, выберите изображение, которое вы можете просмотреть. Поддержка JPG/JPEG, BMP, GIF и других форматов

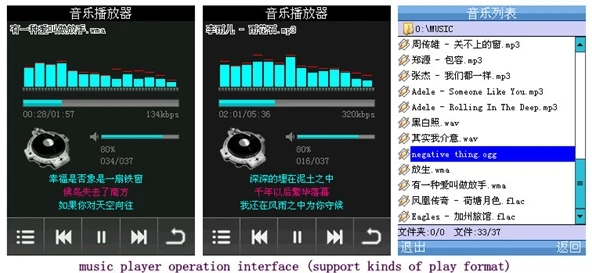

Музыкальный плеер: нажмите на значок «Музыкальный плеер», если не воспроизводит музыку, сначала введите каталог, чтобы просмотреть музыкальные файлы, нажмите и введите музыку

Интерфейс проигрывателя, пауза, миксер, отображение звукового спектра, фронтальная песня и следующая песня, текст и так далее. Поддержка MP3, FLAC, WMA формат музыки

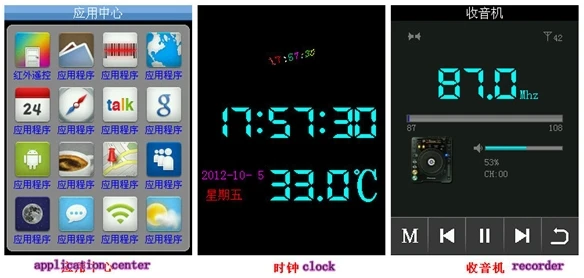

Применение: просто написал экспериментальный инфракрасный пульт дистанционного управления в центре приложений, открытый для пользователей, чтобы достичь других иконок. Введение функции часов: Отображение времени. Функция радио: автоматический поиск станции, функция настройки и т. д.

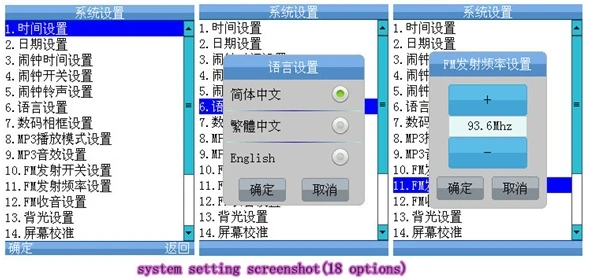

Настройка системы: нажмите на значок «системные настройки», сделайте конфигурацию параметров системы, всего 18 вариантов, вся конфигурация системы сосредоточена здесь. Очень дружелюбный интерфейс

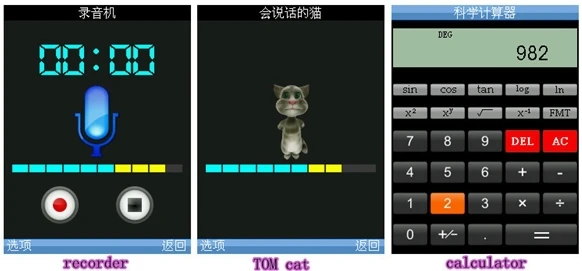

Особенности записи: используется для записи, после записи, сохранения SD wav-файла. Функция TOM cat: Вы говорите слово, он сказал слово, он может изменить ваш голос. Научный калькулятор: используется в расчетных целях

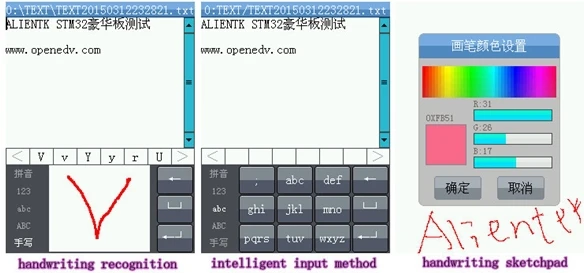

Идентификация почерка: только идентификационные номера и буквы. Интеллектуальный метод ввода для китайских символов: (T9 вход), Pinyin, ввод символов, распознавание почерка. Почерк Sketchpad: Поддержка ширины, настройки цвета

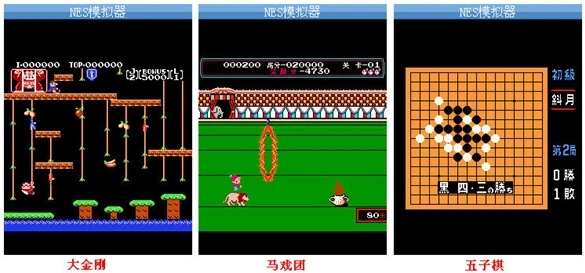

Добавьте Эмулятор игры NES, запускайте десятки игр

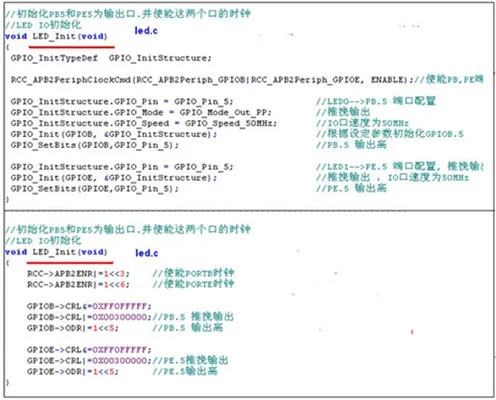

Спецификация кода:

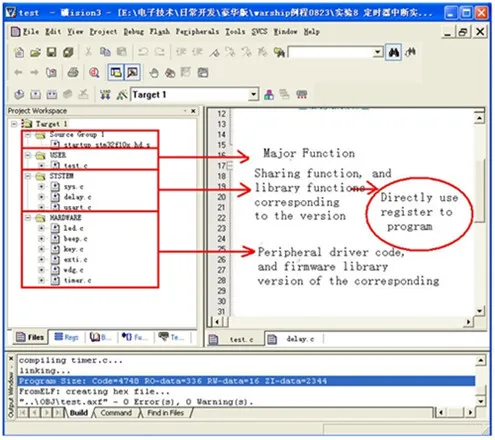

Каждый эксперимент состоит из двух способов: один из них является функцией библиотеки, другой-зарегистрирован. Функции регистров и библиотеки соответствуют коду. Их имена файлов, названия функций такие же, как два гороха. Просто истинный путь не тот же

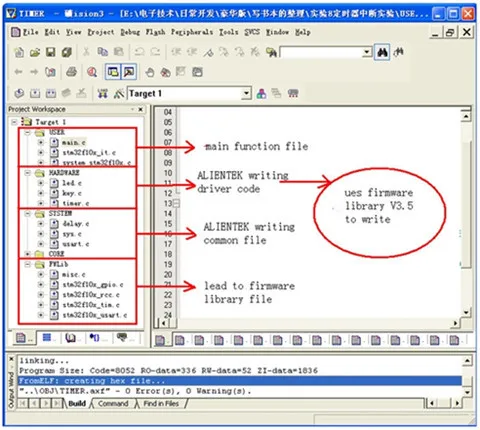

Журнал инженерной структуры:

Версия функций библиотеки инженерной структуры:
