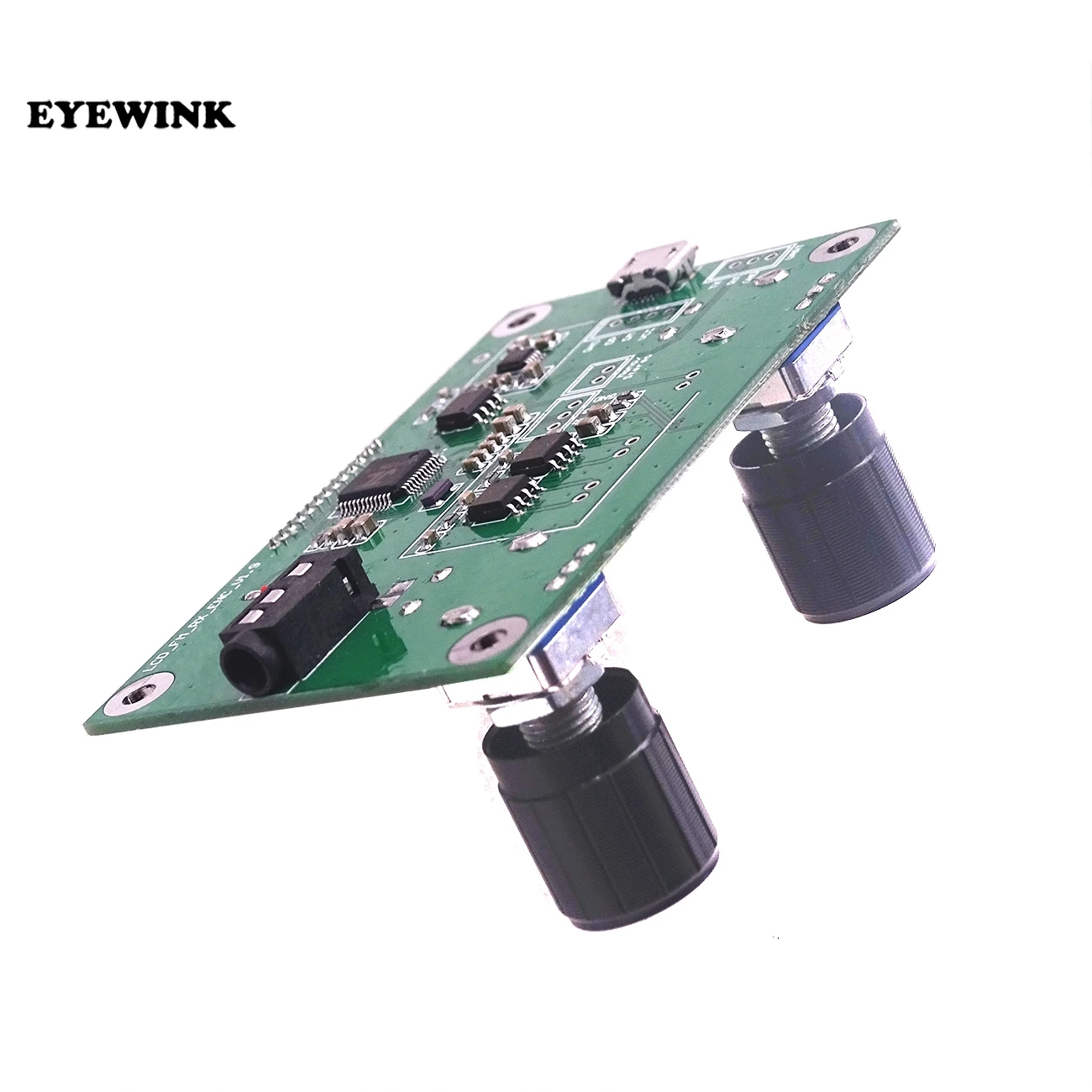

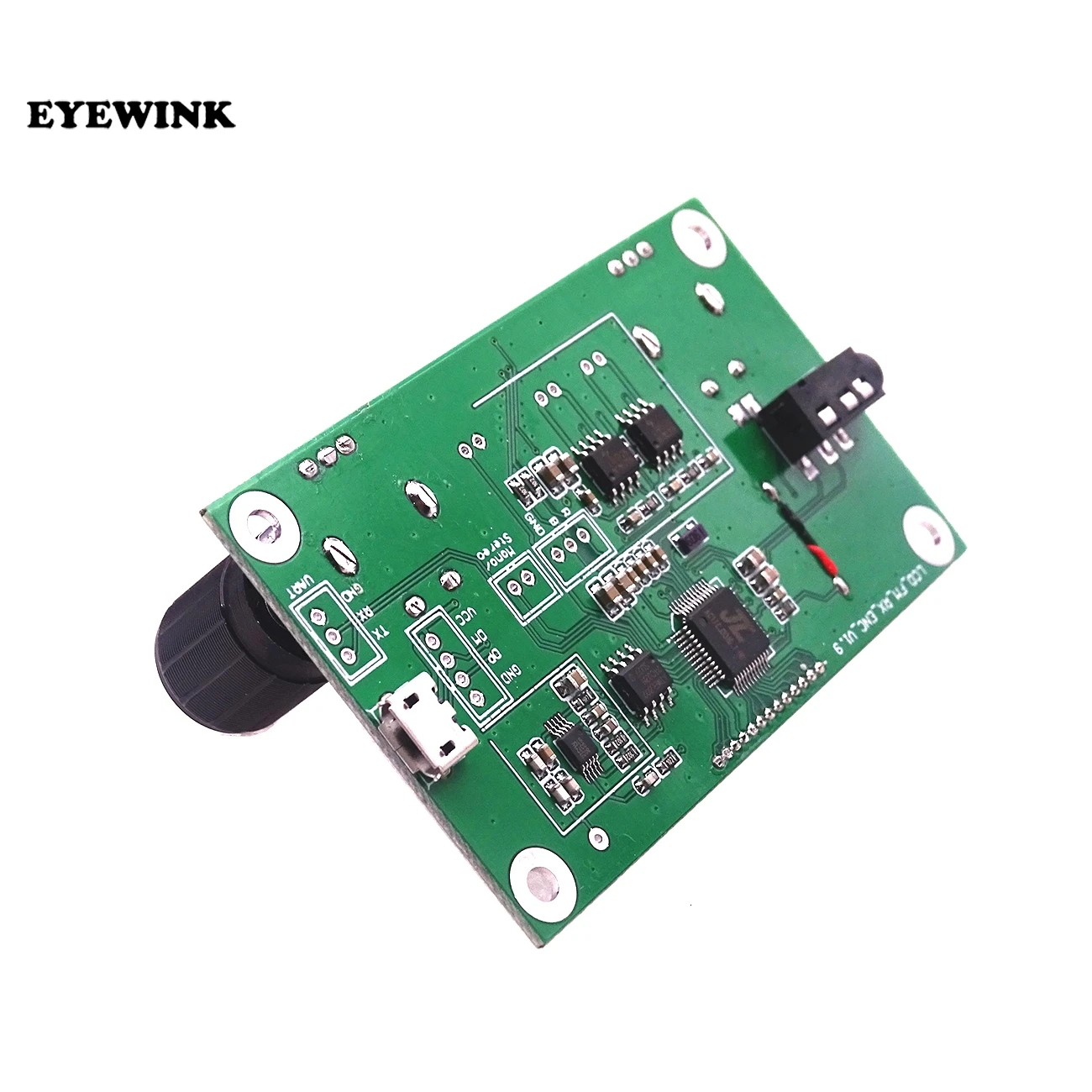

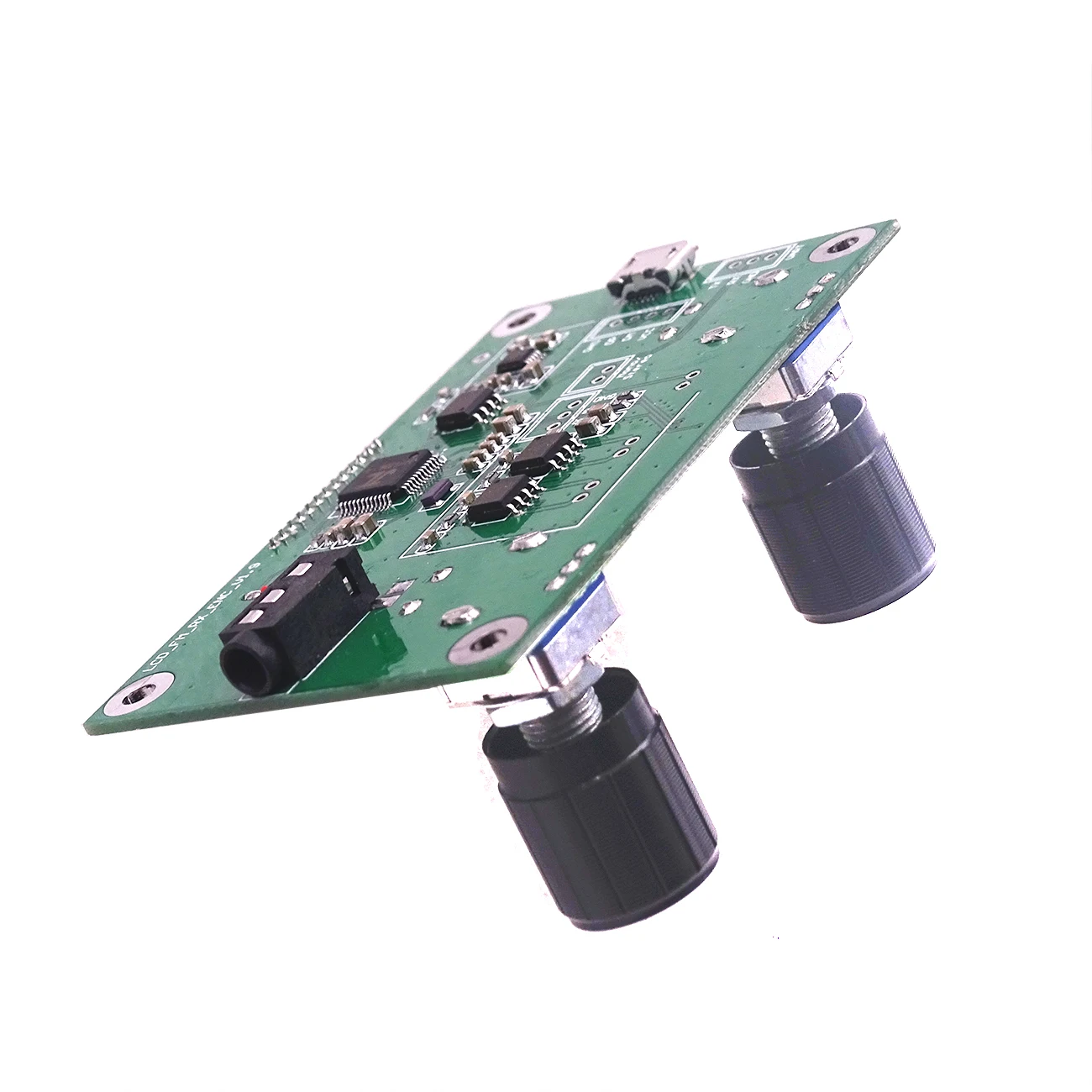

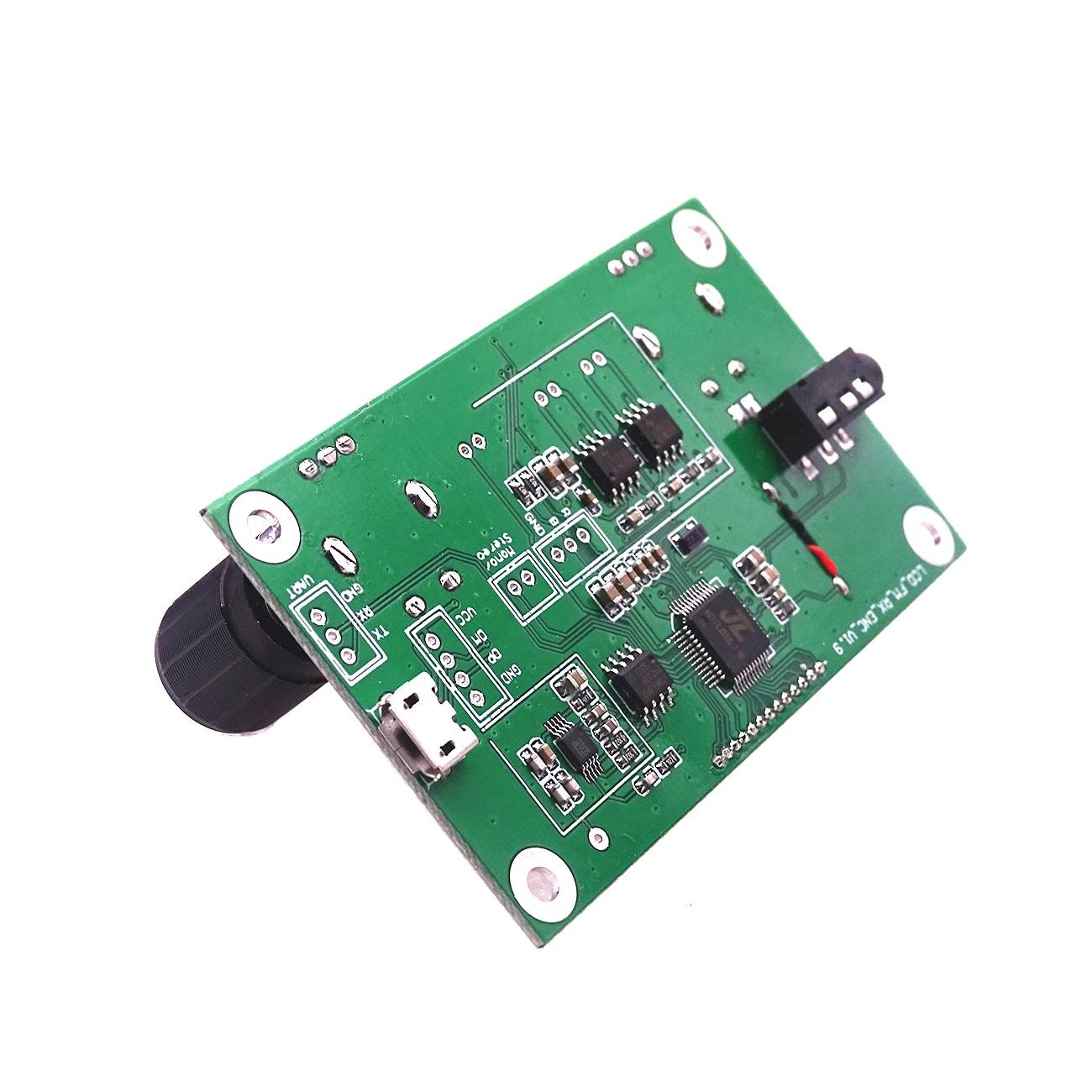

Модуль радиоприемника FM модуль частотной модуляции стереоприемник печатная

Модуль радиоприемника FM модуль частотной модуляции стереоприемник печатная

Во-первых, особенности продукта:
1: Использование передовой технологии обработки цифрового аудио сигнала (DSP) и FM фазовой технологии модуляции петли (PLL), чтобы сделать качество звука более реалистичным, более стабильной производительностью, долгосрочная Рабочая частота без смещения.
2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальными помехами.
3: 30-уровень цифровой регулировки громкости, легко в комплекте с кнопкой.
4: Автоматическое запоминание данных перед выключением питания.
5: автоматическое переключение динамика/выхода наушников
6: использование кварцевого кристалла для стабилизации частоты, температура изменяет частоту приема и больше не дрейфует.
7: профессиональный аудио DSP используется для анализа и обработки аудиосигнала. Когда нет сигнала или сигнал слабый, FM нижний шум автоматически приглушен, когда нижний шум большой, чтобы избавиться от раздражающего шума традиционного fm-радио, когда нет сигнала или сигнал слабый.
8: Используйте инкрементный цифровой роторный кодировщик для регулировки громкости и частоты, используйте хороший, точный позиционирование, стабильный и прочный, вращение на 360 ° без мертвых концов.
9:30 уровень цифровой Диапазон регулировки громкости
10: Поддерживает последовательный контроль связи. Можно использовать функции модуля управления устройством с последовательным портом, таким как компьютер или MCU.


Во-вторых, параметры продукта:
Выходная мощность: 500 мВт (наушники для вождения), 3Wx2 (звуковой сигнал)
Частотный диапазон отклика: 50 Гц-18 кГц
Получение диапазон частот:
Выключите вещание кампуса 87,0 МГц-108,0 МГц,
Открытый кампус вещания 76,0 МГц-108,0 МГц
Эквивалентный уровень шума: ≥ 30 дБ
Напряжение питания: 3,0 V-5,0 V
Ток поставки: 1000 мА при максимальном объеме, 60 мА при минимальном объеме (только для справки)
Канал: стерео


В-третьих, использование инструкций

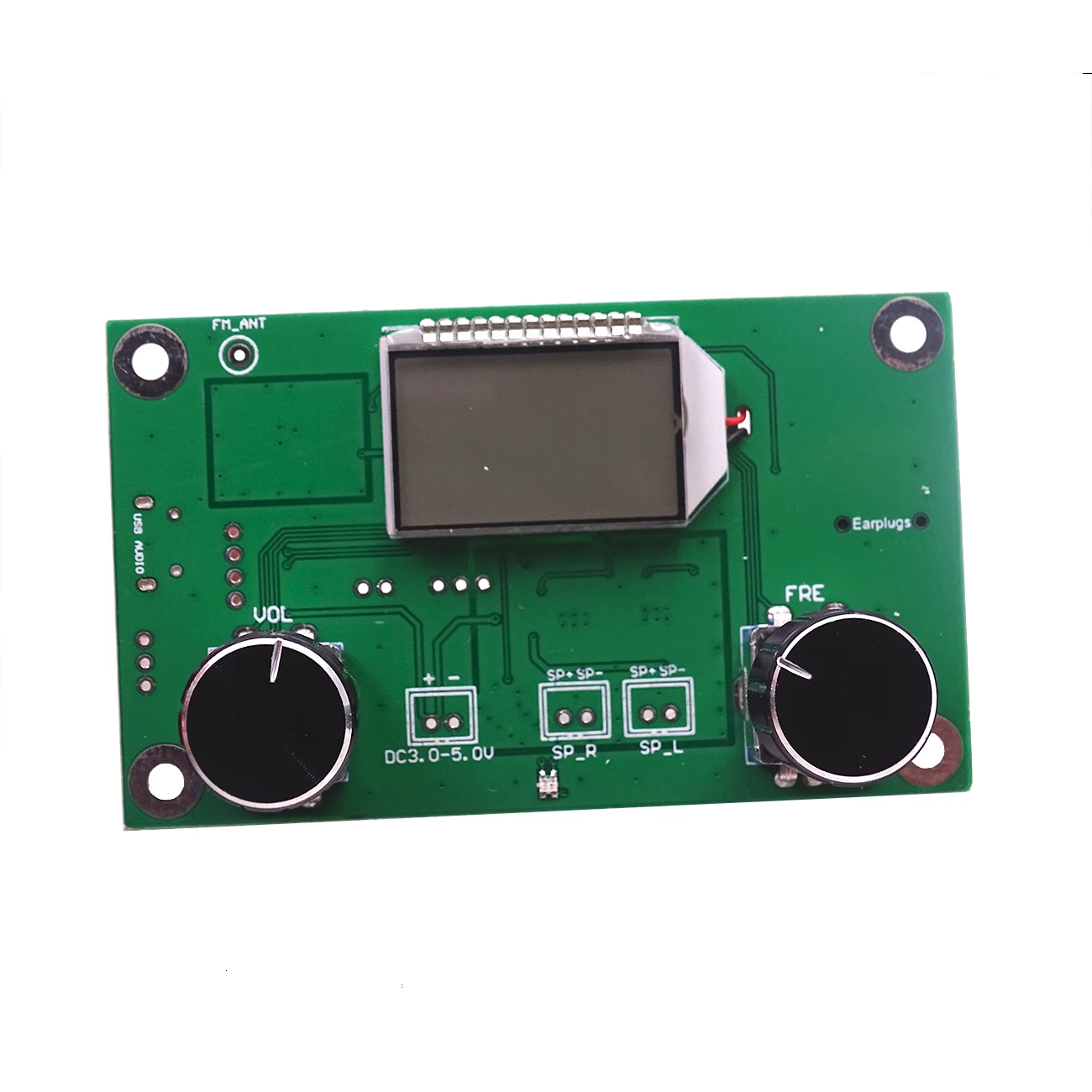

<1>: мощность

Соответствующий порт модуля (отмечен на печатной плате) -, + соответственно Подключите отрицательный полюс и положительный Полюс источника питания (аккумулятор). Источник питания рекомендуется использовать аккумулятор или другой Регулируемый источник питания. Импульсные источники питания без фильтров (например, зарядные устройства для мобильных телефонов, мобильные источники питания и другие импульсные источники питания) не могут быть использованы. В противном случае помехи от источника питания могут повлиять на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, и напряжение питания не должна превышать этого диапазона. Максимальный ток питания этого модуля составляет около 1 А при максимальной громкости, и батарея должна быть в состоянии выпустить достаточно тока.

<2>: антенна
Порт FM_ANT используется для подключения fm-антенны. Для того, чтобы получить fm-сигнал лучше, рекомендуется подключить внешнюю антенну на 75 см.

<3>: выход наушников/рога
Этот модуль поставляется с аудиоусилителем 3W X 2 channel. Если для доступа к порту динамика требуется динамик 4 Ω/3W, рекомендуется. Если гарнитура подключена, аудио автоматически переключается на канал наушников, а канал динамика автоматически отключается.

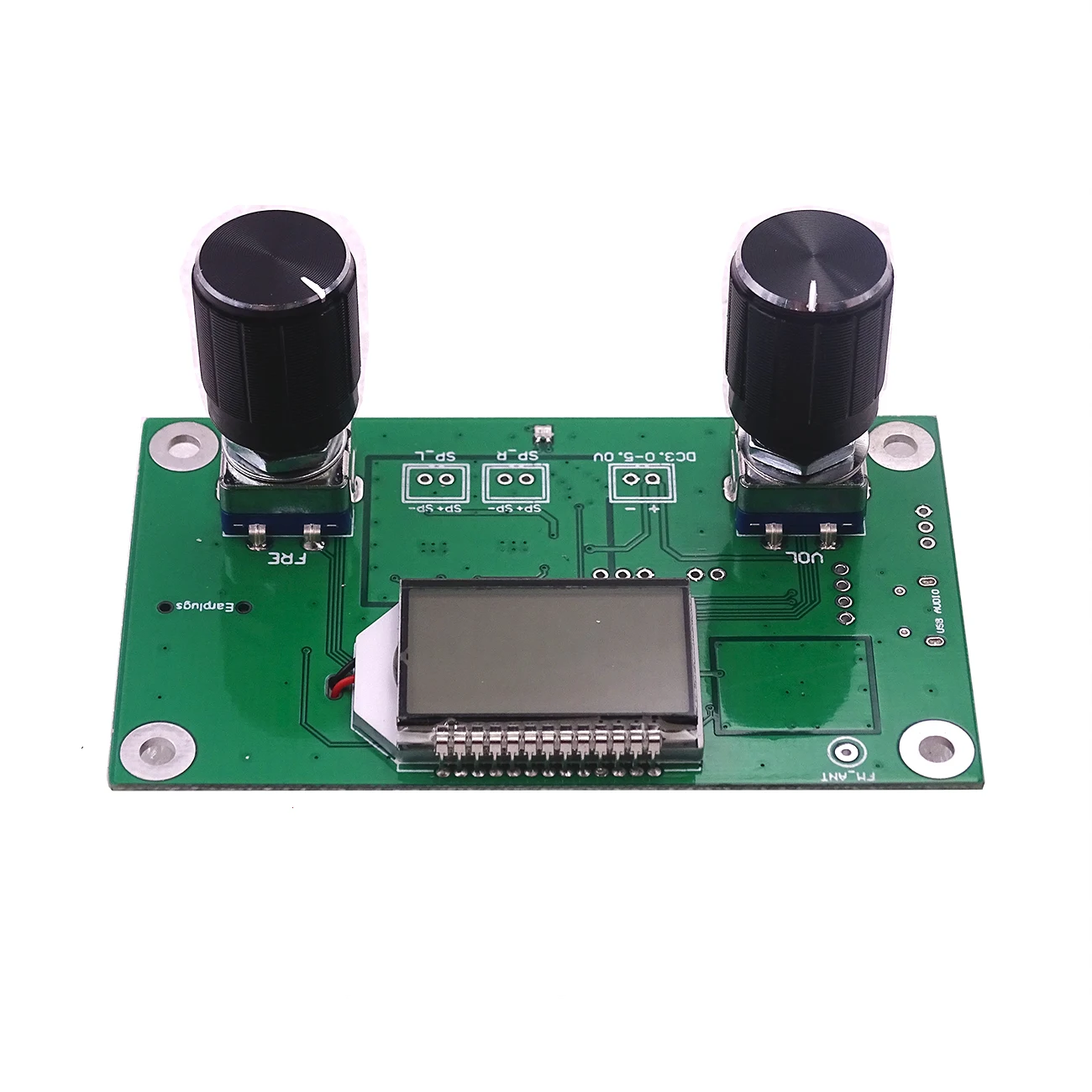

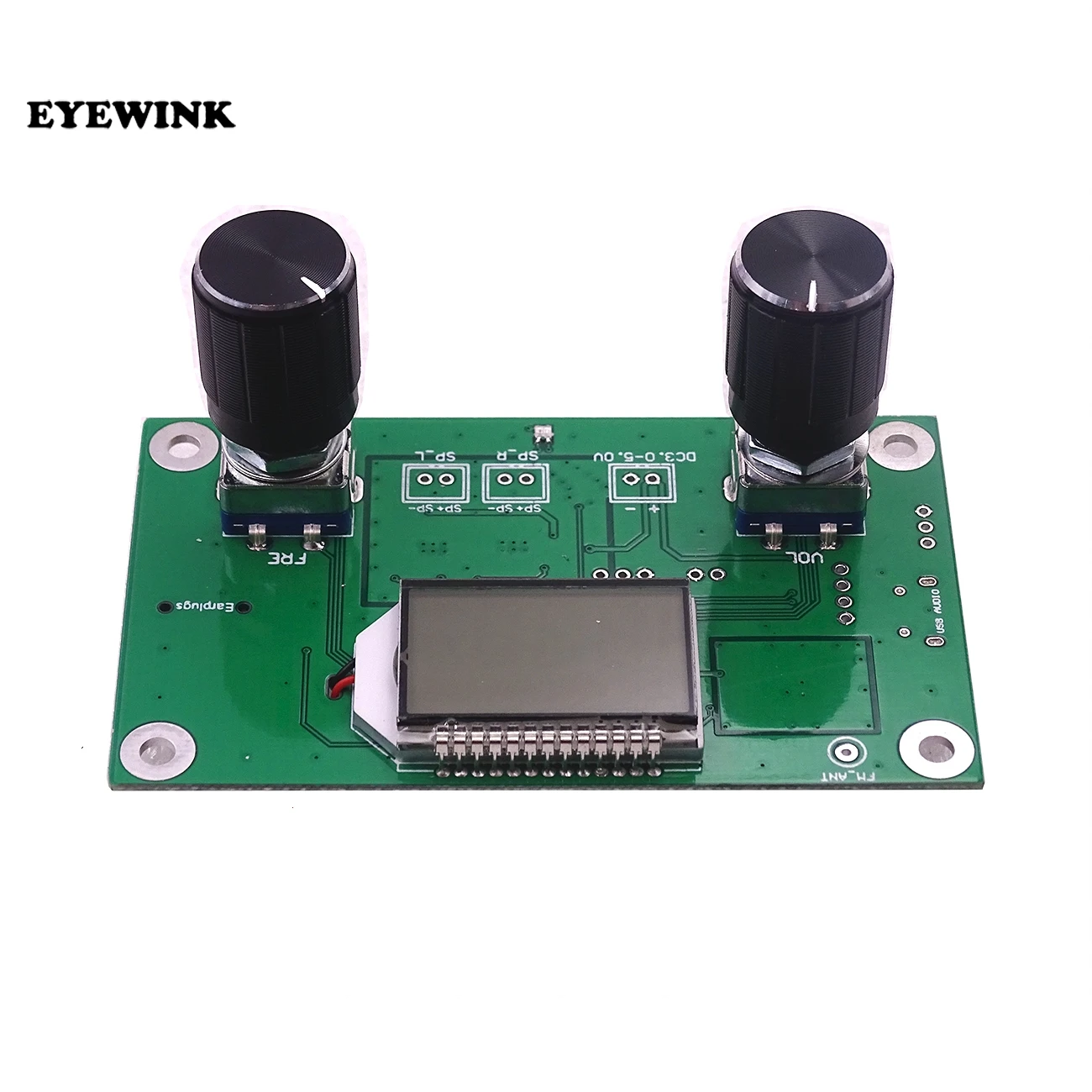

<4> Регулировка громкости
Поверните кодировщик VOL для регулировки громкости, в то время как ЖК-экран показывает уровень громкости.

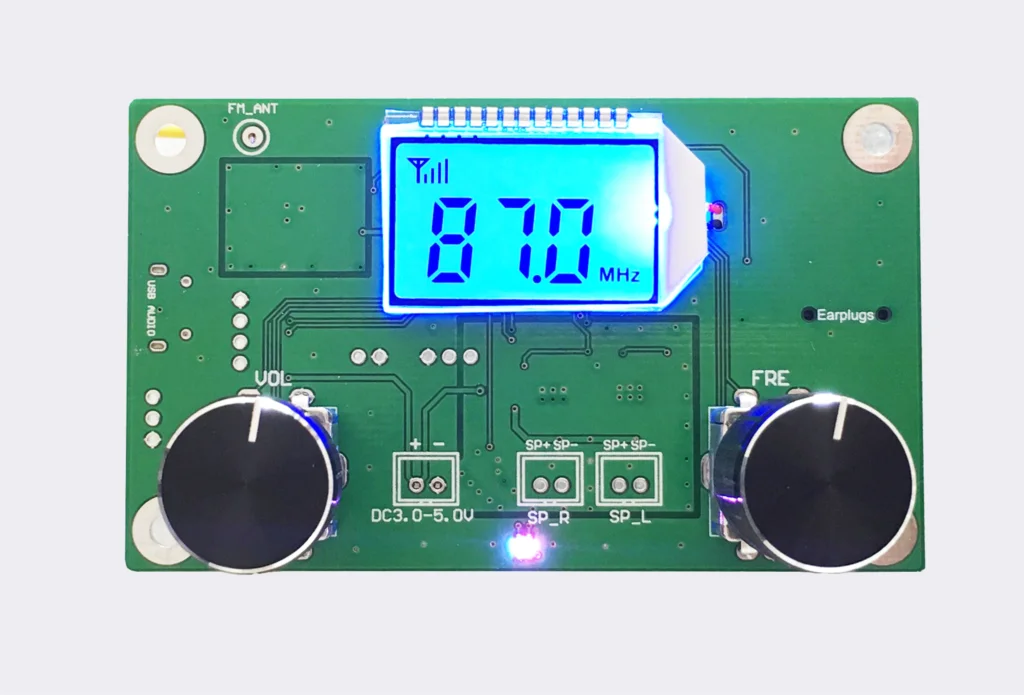

<5> регулировка частоты
Поверните энкодер FRE для регулировки частоты приема, и ЖК-экран отображает частоту тока. Ручка кодировщика прижимается к выключению звука/взаимному переключению.
<6> отключения звука
Нажмите кнопку VOL вниз, чтобы выключить звук/выключить звук
<7> автоматический выключатель
Нажмите и удерживайте ручку FRE в течение длительного времени, чтобы включить или выключить функцию автоматического сжимания. На ЖК-дисплее выключается автоматический скворч и выключается автоматический скворч.
<8> автоматический щель порог (порог) Регулировка (действителен, когда переключатель автоматического глушителя включен)
Нажмите на ручку FRE, чтобы войти в автоматический интерфейс регулировки порога. Пользователи могут отрегулировать порог действия автоматического отключения в соответствии с конкретными условиями использования. Диапазон регулировки 0-20. Чем выше значение, тем выше порог, и чем слабее сигнал, тем легче отключить звук. Обратная сторона верна.
<9>: подключение к последовательному порту (нет необходимости подключения к последовательному порту управления)

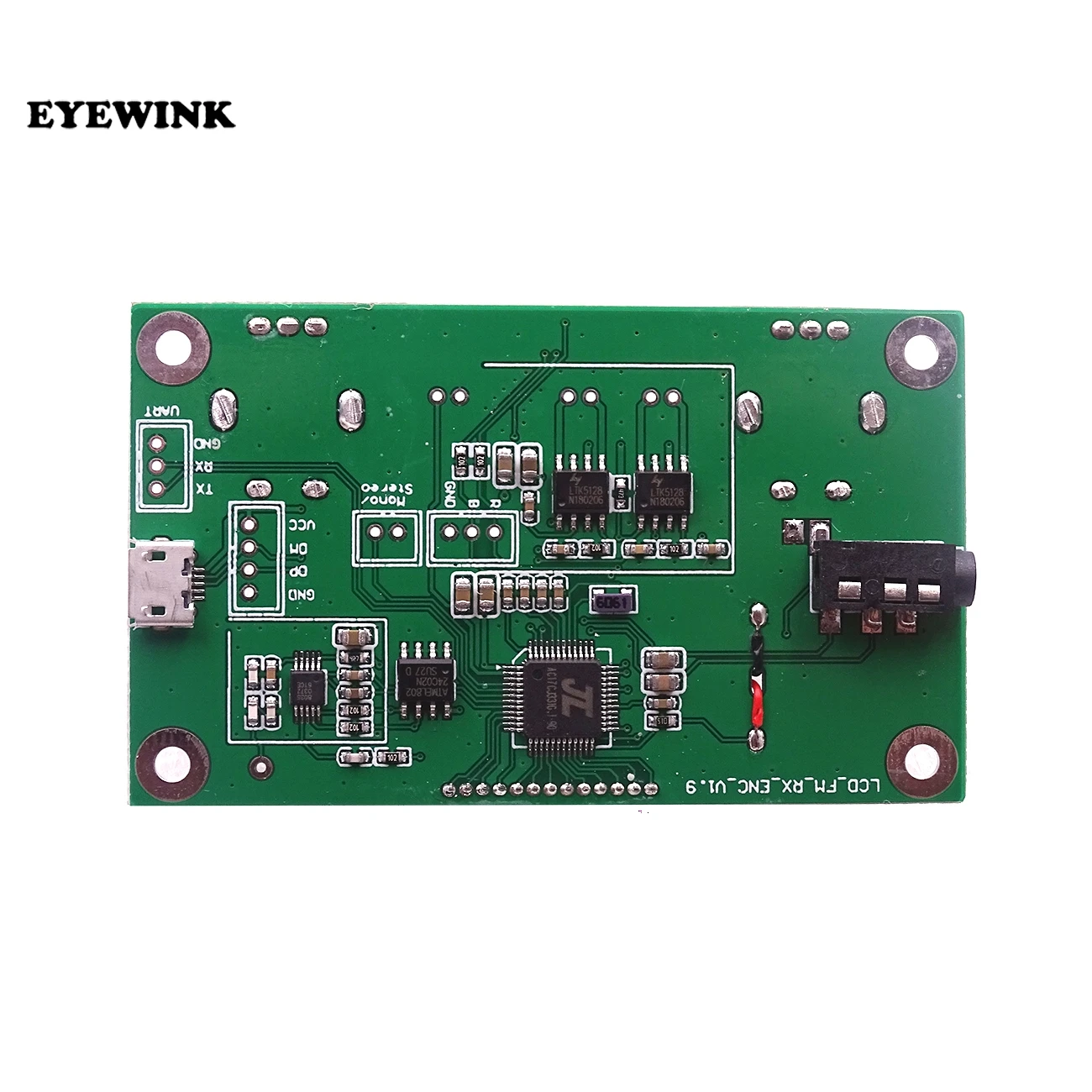

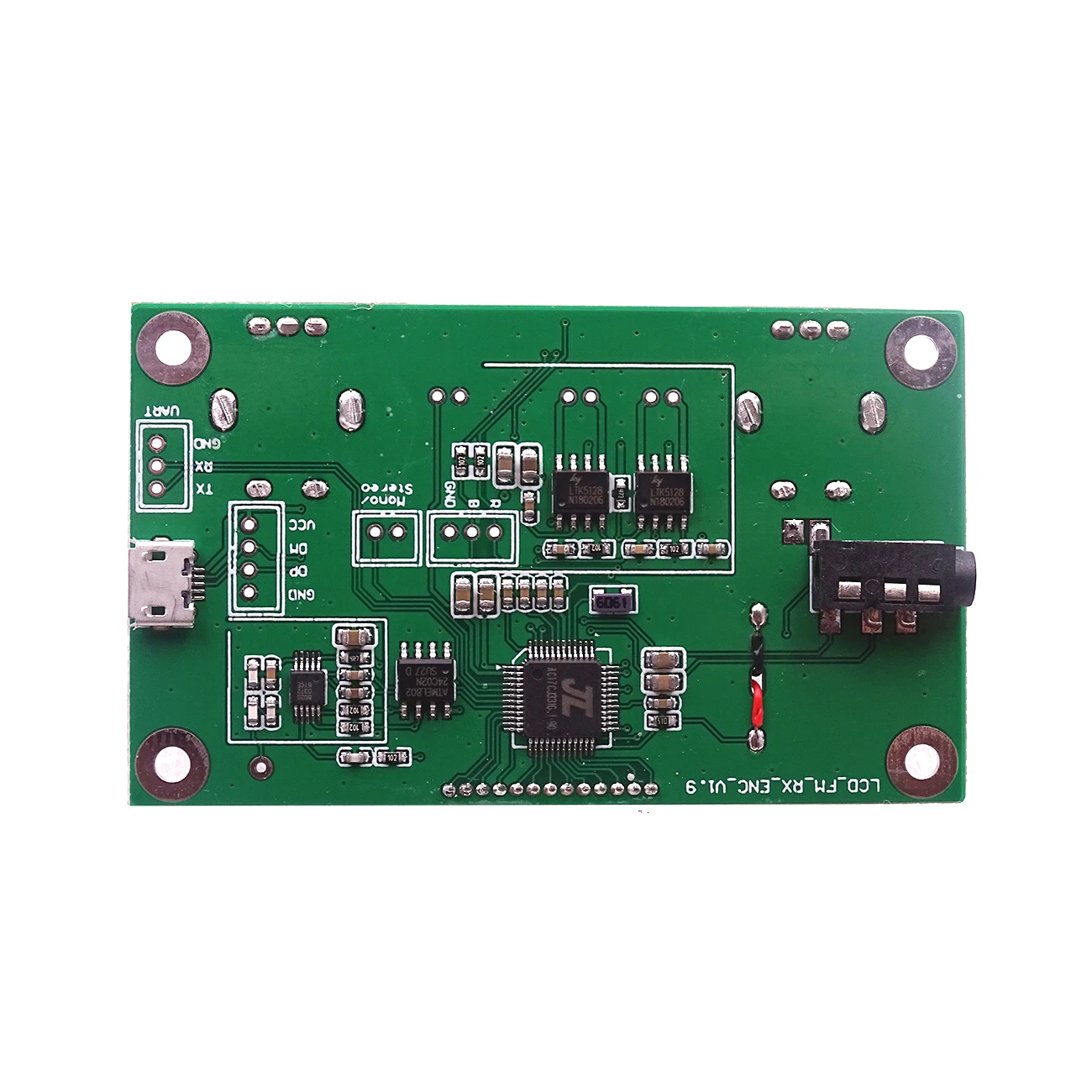

Модуль защищены TTL уровень последовательный порт управления интерфейсом, TTL последовательный порт и этот модуль связи необходимо подключить модуль UART_RX, UART_TX и GND (PCB соответствующие позиции отмечены), можно использовать внешний MCU (микроконтроллер) или последовательный порт компьютера для отправки функций модуля управления. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, вам нужно подключить уровень RS323 к устройству для замены уровня TTL или использовать модуль последовательного порта USB к TTL для связи с этим модулем при подключении к компьютеру. Поскольку модуль управления последовательным портом требует определенного количества компьютерных знаний, покупателям, которые не понимают, не нужно бросать. Вся информация см. Инструкции по уходу за ребенком, служба поддержки клиентов не предоставляет технические рекомендации в этом отношении.
<10>: настройки пользователя
Модуль может установить статус подсветки и прослушивание диапазона вещания в университетском городке в зависимости от конкретного использования пользователя. Метод настройки выглядит следующим образом. Нажмите и удерживайте ручку VOL, чтобы включить питание. ЖК-дисплеи C1 для указания университетской трансляции. C0 указывает, чтобы закрыть вещательный диапазон кампуса (отключение питания одновременно, нажмите и удерживайте кнопку громкости Плюс/минус для отключения питания, а затем включите питание). После перезапуска Настройка вступает в силу. Чтобы задать статус подсветки, нажмите и удерживайте ручку FRE в течение длительного времени, чтобы выключить питание. Дисплей B1 показывает, что подсветка включена, B0 указывает на выключение подсветки в течение 20 секунд, и настройка начнет действовать после перезапуска. Измените статус настройки Повторите этот шаг для переключения. Завод настроен для установки диапазона частот вещания на кампусе и подсветка выключена в течение 20 секунд без работы.

<11>: стерео/моно переключатель терминала

Стерео/моно-терминал используется для настройки режима приема FM модуля. Этот терминал не подключен к режиму приема стерео. Этот терминал является монауральным режимом приема для заземления.

* Описание:

Цель настройки стерео/моно-переключателя: из-за разницы между стерео декодированием и принципом моно декодирования декодированный стерео сигнал занимает более широкий диапазон частот и требует более высокого качества сигнала. Поэтому при прослушивании относительно слабых стереотрансляций соотношение сигнал/шум будет низким, и будет генерироваться больше шума. В это время цепь может быть изменена на моноуральное принимающее состояние, чтобы увеличить соотношение сигнал/шум выходного сигнала. Хотя в моноуральном режиме нет стереозвука, шум относительно мал, что, в свою очередь, делает прослушивание лучше. Другими словами, этот переключатель используется для улучшения соотношения сигнал/шум радио в случае слабых сигналов. Переключение на моно может сделать звук радио чистым в случае слабых сигналов. Таким образом, среднечастотные и высококлассные fm-стерео радиоприемники защищены. Стерео/моно переключатель для большей экологической адаптируемости.

Примечание: заводская настройка по умолчанию отключена от университетской трансляции; Подсветка не работает в течение 20 с, чтобы автоматически выключить, и автоматическое выключение. Пользователь устанавливает его в соответствии с конкретной ситуацией.


Четыре: Обратите внимание:
1: напряжение источника питания не должно превышать Диапазон напряжения питания этого модуля.
2: Не прикасайтесь к задней части модуля во время работы, чтобы не повлиять на нормальную работу модуля или вызвать короткое замыкание, чтобы сжечь модуль.
