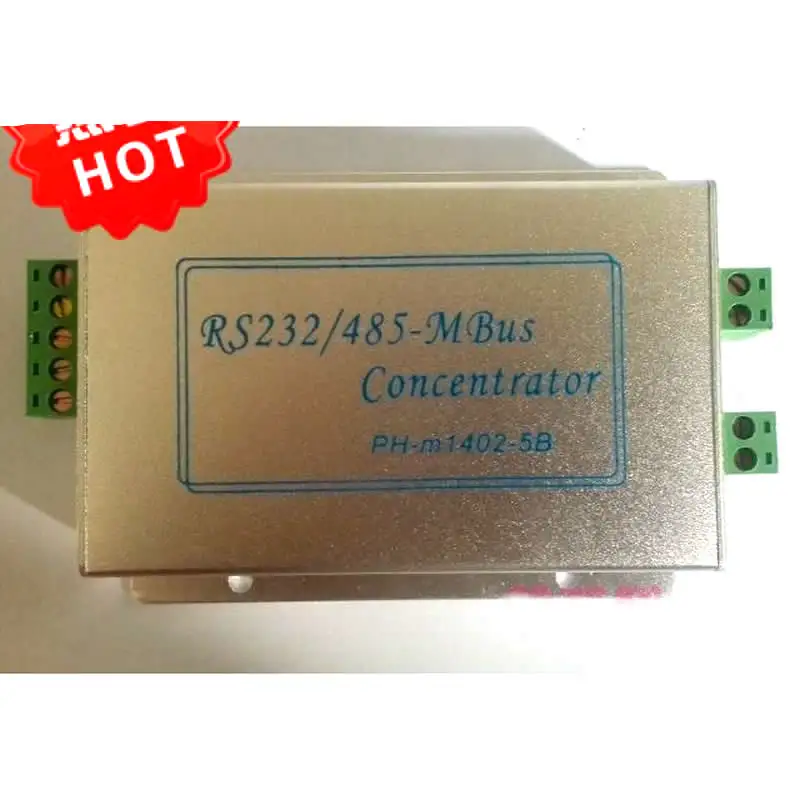

Изоляция 3kV industrial преобразователь MBus RS485 + RS232 считывание последовательного порта

Изоляция 3kV industrial преобразователь MBus RS485 + RS232 считывание последовательного порта

Более 300 концентраторов MBus работают стабильно во многих местах в Китае в течение четырех лет. После более чем четырех лет практической проверки и непрерывного улучшения стабильность и совместимость нашего оборудования были значительно улучшены и выдержали испытание внутренней высокой и низкой температуры окружающей среды.На основе опыта использования сотни счетчиков воды/газовых счетчиков/тепловых счетчиков/счетчиков кондиционера, используемых на многих отечественных фабриках,Инновационная реализация нашего уникального управления конверсионной программой, и это ни в коем случае не через несколько дней для имитации цепи.

Многофункциональная версия MBus имеет следующие выдающиеся особенности:

1. Широкий спектрМощность диапазон:DC12-24VDC (источник питания должен быть выбран в соответствии с количеством нагрузки и рабочего тока).

2.МожетВозьмите более 300 машин.

3. Интерфейс RS232 и RS485 может использоваться одновременно.(Если вам нужен интерфейс TTL, пожалуйста, свяжитесь с нами, устройство имеет резервный интерфейс TTL).То есть, доступ к любому может работать без каких-либо настроек.

4. 3000 в электрическая изоляция

5. Возможно включение функции автоматического отключения питания.НетАвтоматическое включение выключения питания

6 полное короткое замыкание/индикация перегрузки и защита; Короткое замыкание/перегрузка исчезнет быстро.АвтоматическийВернуться к нормальному

7. Прозрачная передача, задержка передачи <1us

8. Порты RS232 или RS485 также могут выводить DC5V/150mA по мере необходимости (если да, пожалуйста, обратите внимание или сообщение Wangwang при покупке; Если вам нужно выходить больше мощности, пожалуйста, обратите внимание).

9. Мы можем настроить размер платы, форму корпуса или логотип продукта, или увеличить функцию Bluetooth в соответствии с требованиями заказчика.

10.Этот раздел поддерживает установку штепсельного разъема штыревого типа, которая может быть встроена в продукты клиентов.

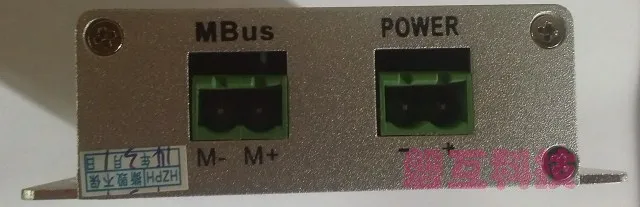

Левый перегородка

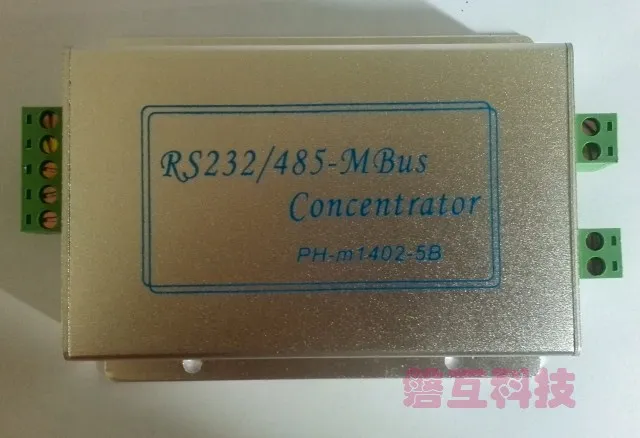

Вид сверху

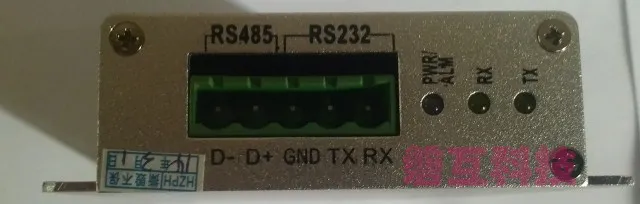

Правый хлопушки

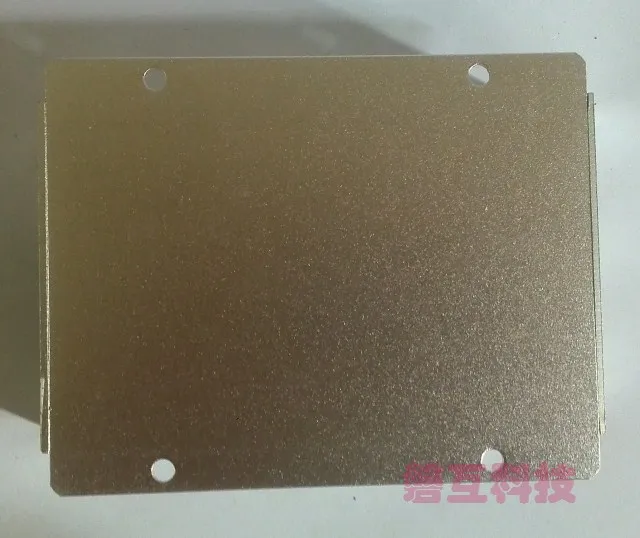

Вид снизу (фиксированный диаметр отверстия 4 мм x4)

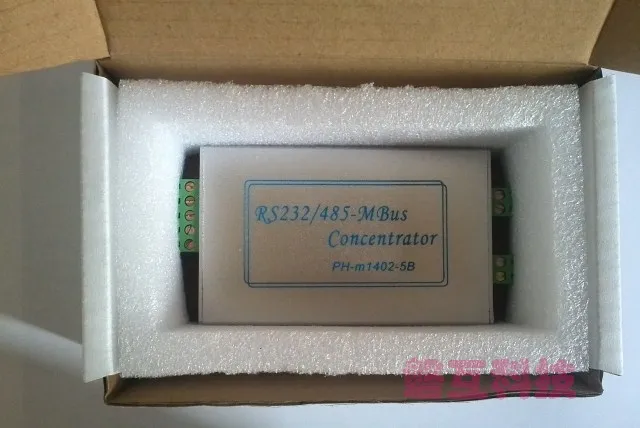

Упаковочная коробка

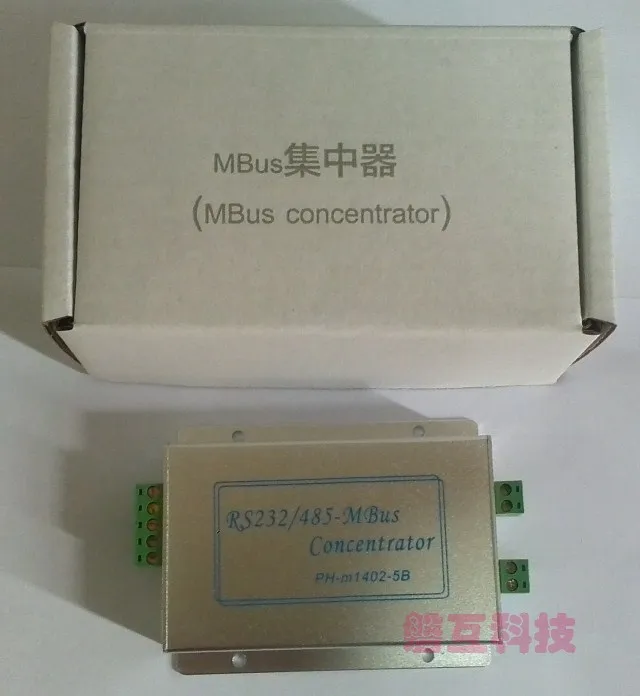

Упаковочная коробка (сертификат, руководство по эксплуатации, USB линия передачи данных для USB).

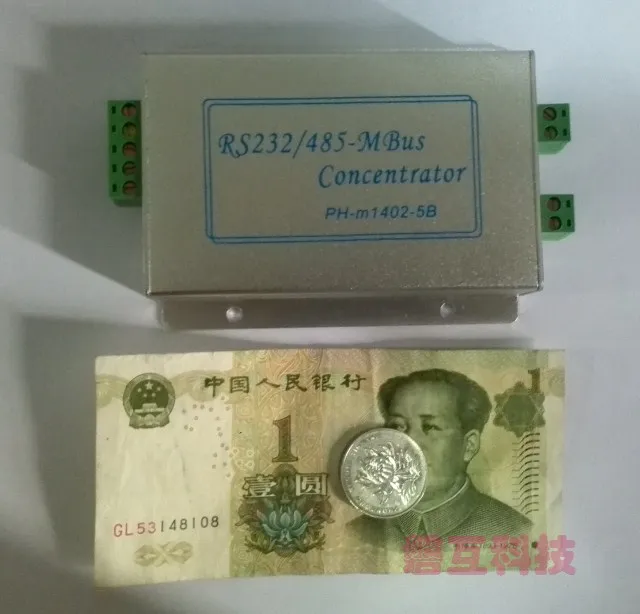

Маленький размер, удобная ручка: -)

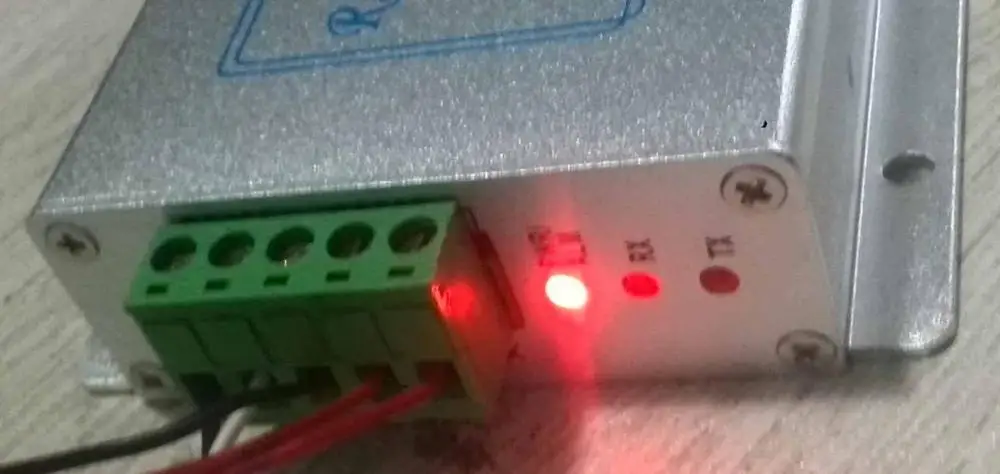

Когда устройство выводит MBus, индикатор питания красный длинный и яркий, когда он коротко замыкается.

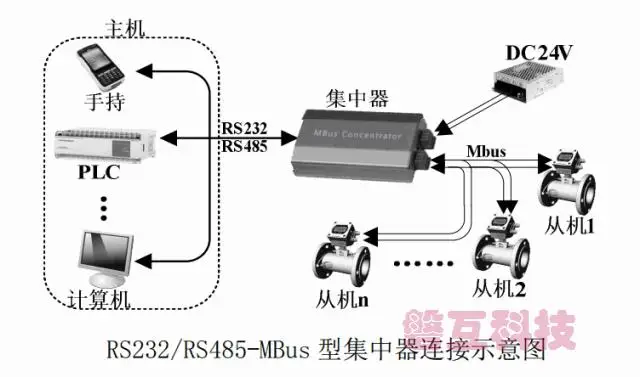

Используя физический слой полностью прозрачной передачи преобразования, задержка сигнала связи менее 1US, Стабильная и надежная передача, может адаптироваться ко всем удовлетворяющим электрические характеристики оборудования сигнала MBUS; после преобразования оборудования, пользователь может быть MBUS оборудование как нормальное устройство RS485 для взаимодействия, Только нужно заботиться о протокол слоя приложения, и не нужно заботиться о физическом слое. Как достичь этого.

Номинальная нагрузка достигает 500 мА.Взять на себя300Более одной нагрузки;Интерфейс RS232 и RS485 может быть объединен свободно без конфигурации.Он имеет изоляцию 3000 В, внутреннюю цепь повышения, защиту от короткого замыкания и сигнализацию от перегрузки. Оборудование принимает импортные чипы промышленного класса, с лучшим температурным диапазоном и надежностью.

Оборудование для внешней антенны GSM GPS рабочие параметры:

• Мощность питания:Постоянного тока12-24V
• Связь скорость передачи данных: 1200bps ~ 9600bpsВышеуказанная скорость может быть автоматически поддерживается без настройки.
• Напряжение изоляции: 3000 В
• Функция автоматического отключения питания: это оборудование может поддерживать 5 минут без передачи данных о хосте автоматический ток привода в низкое энергопотребление функция автоматического отключения питания, эта функция особенно важна для дистанционного чтения счетчика или оборудования питания аккумулятора.Защита от автоматического отключения питания ФункцияЭто открытоеКонцентратор может быть выбран внутренним сопротивлением S1 концентратора. Когда клиент покупает продукт, пожалуйста, спросите, поддерживает ли стандарт Автоматическое отключение питания, если не отмечен, по умолчанию является концентратор без автоматического отключения питания.
• Индикатор светильникТриPWR/ALM-это двойной цветной индикатор, а зеленый светильник питания-яркий в нормальном состоянии.Отображение красного цвета при коротком замыкании или перегрузке.Индикатор передачи данных MBus Tx и Rx желтого цвета, мигающий индикатор показывает, что данные отправляются или получены.
• Тип подключения:Клеммы 5,08 могут быть подключены к проводным клеммам, что удобно и удобно для проводки/замены.
• Защита от короткого замыкания и перенапряжения-многие концентраторы MBus на современном рынке имеют защиту от короткого замыкания на терминале; На практике, поскольку установка счетчика воды или Теплового Счетчика находится далеко от концентратора, сопротивление кабеля большое, даже до 20 или 30 Ом, Если Дистальный Конец концентратора происходит защита от короткого замыкания, концентратор, как правило, не может войти в защиту. В связи с этим видом реальной ситуации, наши продукты могут войти в режим защиты от короткого замыкания, как правило, в пределах 40 Ом Сопротивление линии, и выход короткого замыкания сигнализации, который удовлетворяет фактическую установку и ввод в эксплуатацию защиты источника питания и концентратора, защита начала быстро, в основном без короткого замыкания. Мгновенный Искра появляется.
• Наружный материал:Алюминий профиль,Внешний вид высокий, очень подходит для инженерной установки или переноски.
• Он имеет 4 фиксированных отверстия M4 для облегчения установки и фиксации оборудования.
• Внешние размеры (МмПищевая добавка): L104 * W80 * H24 мм (содержит уши, но не содержит Размер терминала).
• Рабочая температура:-10Градусов по Цельсию~70Градусов по Цельсию
• Температура хранения:-40Градусов по Цельсию~125Градусов по Цельсию
• Рабочая влажность:5% ~ 95%(Без конденсации)
• Электромагнитная совместимость: промышленный стандарт
• Для клиентов с водонепроницаемыми требованиями, это оборудование может быть установлено в водонепроницаемой коробке, через ведущий способ использования

С учетом универсальной калибровки тепловых метров и другого оборудования рекомендуется программное обеспечение для тестирования верхнего компьютера.Серийный отладки помощник V2.0

Не должно использоваться программное обеспечение связи, такое как sscom, которое не поддерживает проверки паритета.

CJ-T_188-2004 коммуникации, например,

DL645-2007 коммуникации, например,

Терминал преобразователя указывает:

Терминал идентификации Описание
