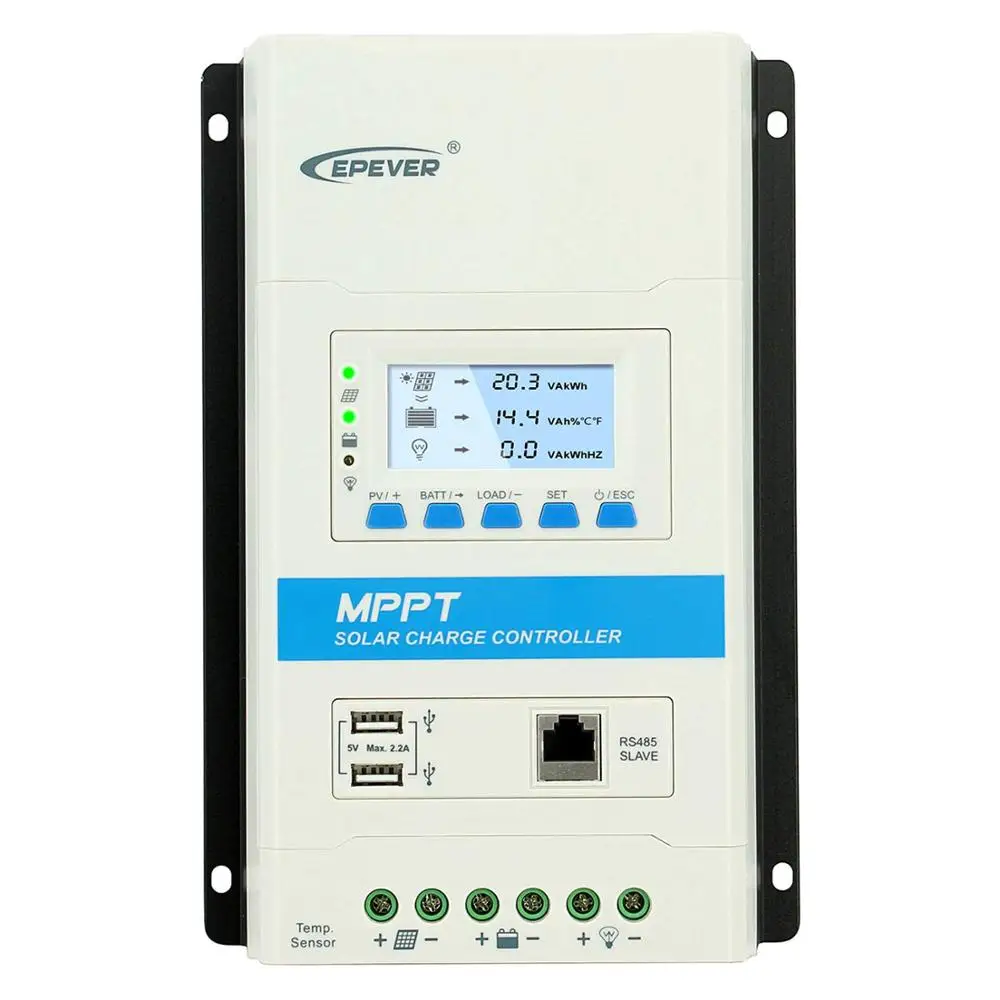

Контроллер солнечного зарядного устройства EPever 40A MPPT Triron4210N с модулем DS2 и UCS для

Контроллер солнечного зарядного устройства EPever 40A MPPT Triron4210N с модулем DS2 и UCS для

EPever 40A со слежением за максимальной точкой мощности, Солнечный контроллер зарядного устройства Triron4210N с DS2 и UCS модуль для свинцово-кислотные гелиевые литий-ионные батареи Dual USB 5V

Обзор: материнская плата

Контроллеры серии TRIRON N являются модульными продуктами, основанными на шести моделях PV контроллеров MPPT. Основной блок (силовой модуль)(TRIRON-N) является солнечным контроллером, который может быть интегрирован с различными дисплеями и интерфейсными модулями для удовлетворения различных функциональных требований. Контроллеры серии N TRIRON могут автоматически определить и загрузить драйверы различных модулей. Есть три модуля отображения (Basic 1(DB1), Standard 1(DS1) и Stardard2(DS2) и четыре интерфейсных модуля (USB COM Slave(UCS), реле COM Slave(RCS), реле COM Master(RCM) и Dual USB1(USB1). Пользователи могут выбрать любую комбинацию этих модулей в соответствии с их потребностями.

Особенности:

• Автоматически определяет и загружает драйверы различных модулей




• Поддержка функции горячей замены без каких-либо повреждений для каждого модуля

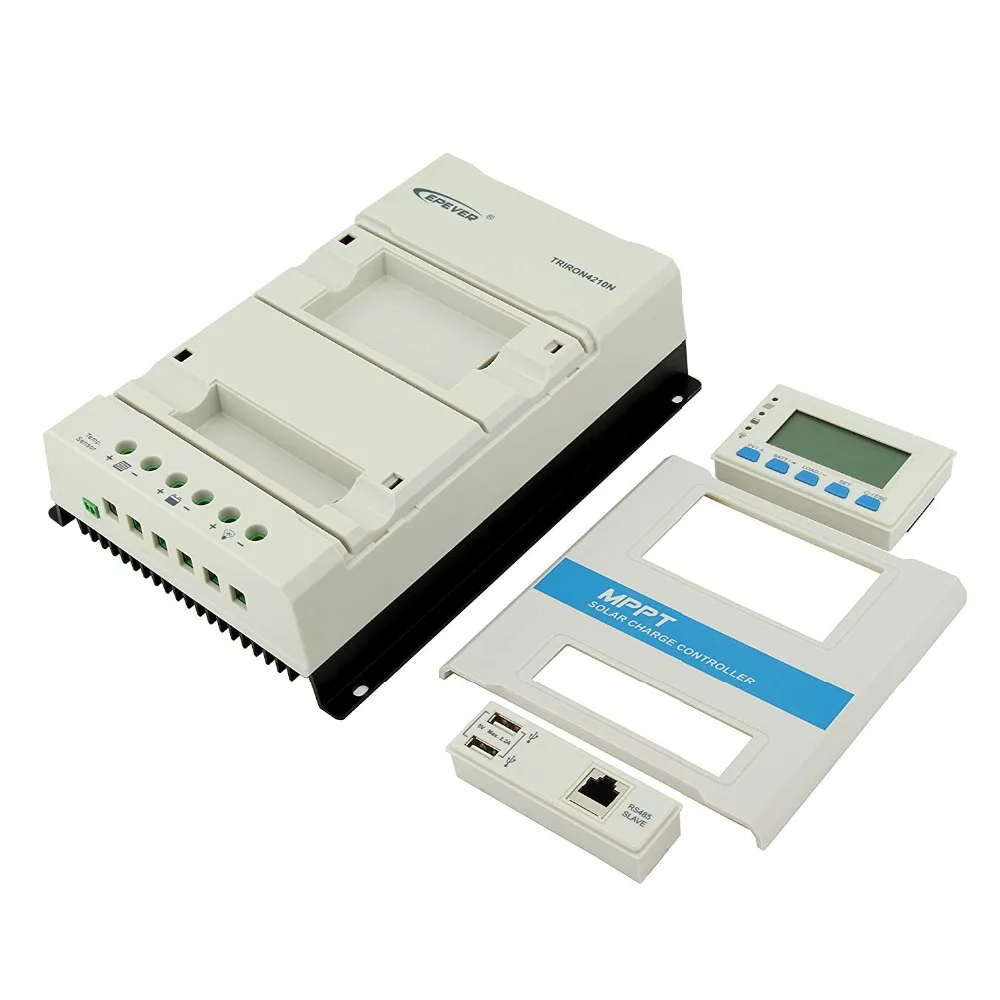

• Модульная конструкция для легкой комбинации и замены




• Расширенный алгоритм управления MPPT для минимизации максимальной скорости потери мощности и времени потери




• Передовая технология MPPT, с эффективностью не менее 99.5%.




• Высококачественные компоненты, улучшающие производительность системы, с максимальной эффективностью преобразования 98%.




• Сверхбыстрая скорость отслеживания и гарантированная эффективность отслеживания.




• Автоматическое ограничение заряда и тока




• Широкий диапазон рабочего напряжения MPP.




• Несколько нагрузки режима работы




• Совместим с свинцово-кислотными и литий-ионными аккумуляторами




• Функция компенсации температуры аккумулятора.




• Функция в режиме реального времени.




• Перегрев уменьшения мощности функции

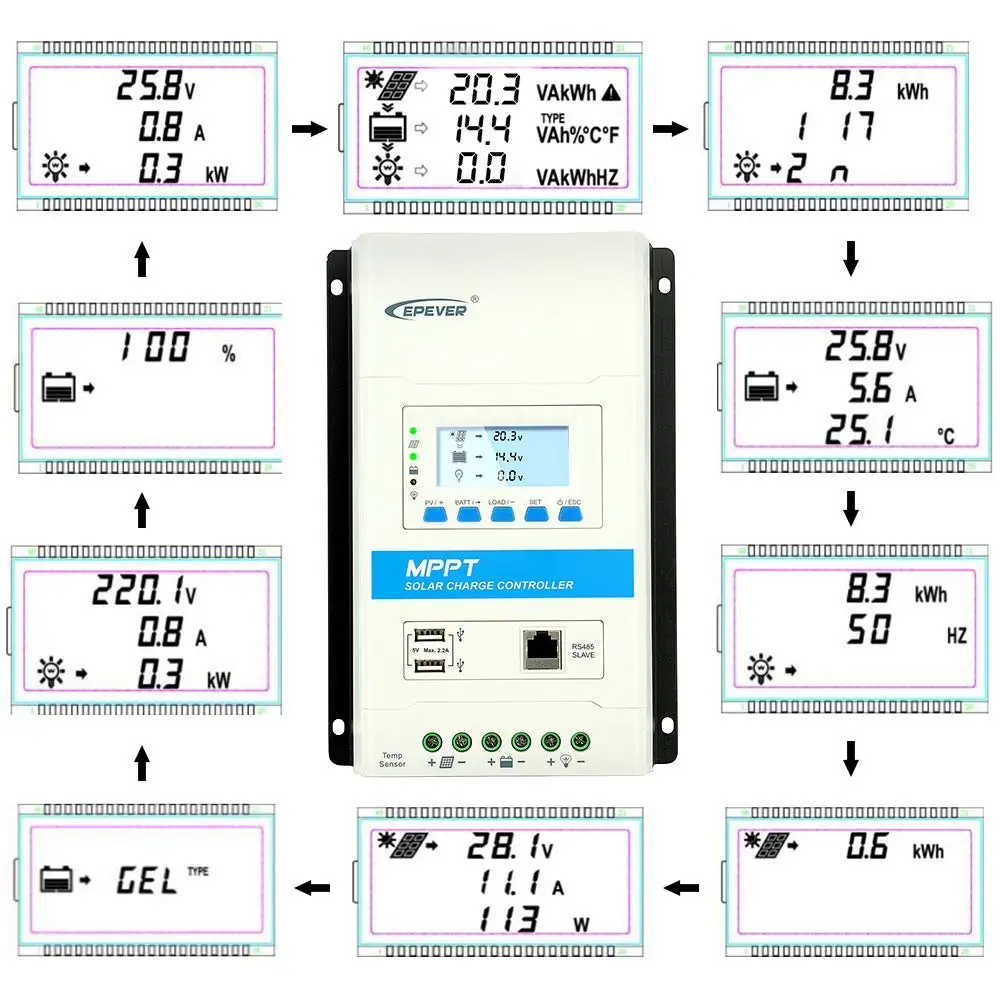

• ЖК-дисплей и индикаторы для отображения рабочих данных и состояния системы




• Удобные кнопки для комфортной и удобной работы

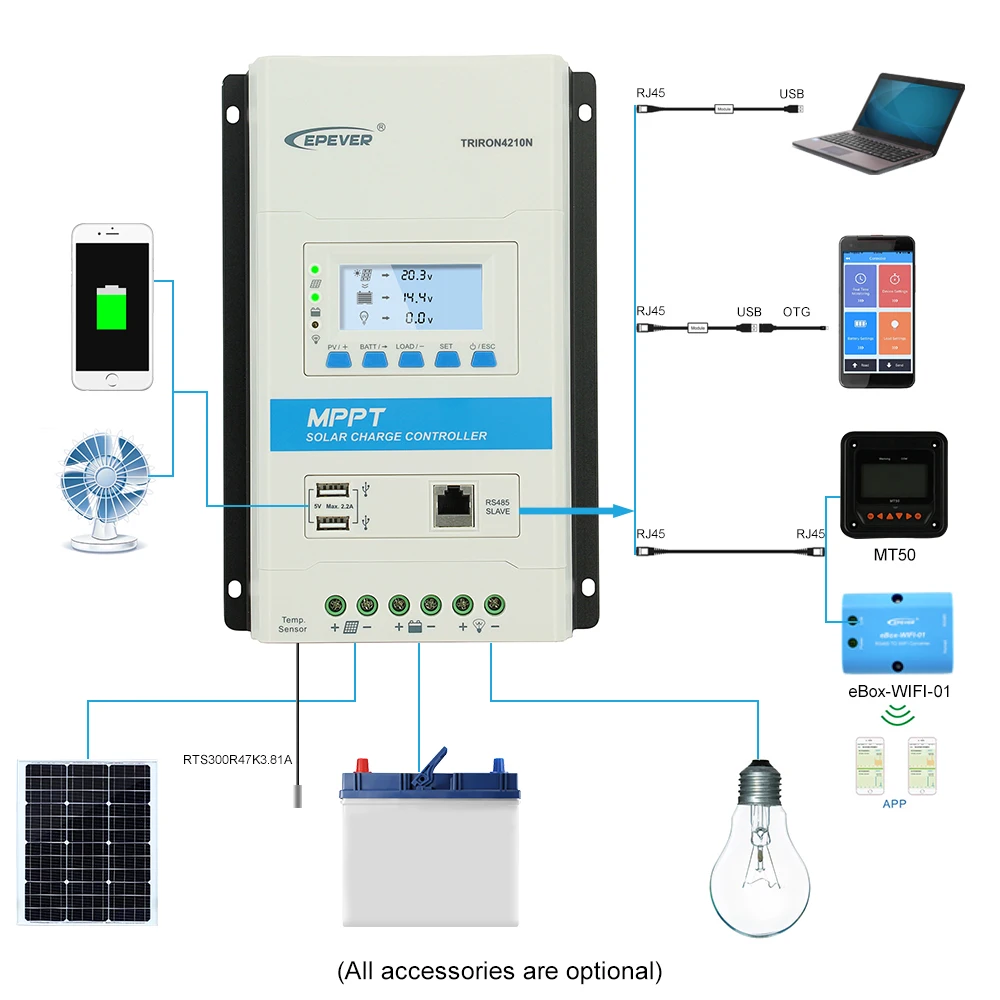

• Мастер и раб RS485 коммуникационные модули дизайн, чтение нагрузки или инвертор рабочие данные




• Управляйте инверторным переключателем через релейный интерфейс




• Обеспечивает питание 5 в постоянного тока через двойной выходной интерфейс USB для зарядки электронных устройств

•

•


• Технические характеристики:

• Предмет	TRIRON1210N	TRIRON2210N	TRIRON3210N	TRIRON4210N
  Номинальное напряжение системы	12/24VDC авто
  Номинальный ток заряда	10A	20A	30A	40A
  Номинальный ток разряда	10A	20A	30A	40A
  Диапазон напряжения батареи	8 ~ 32В
  Макс. Напряжение открытой цепи PV	100V
  Максимальная входная мощность PV	130 Вт (система 12 В)	260 Вт (система 12 В)	390 Вт (система 12 В)	520 Вт (система 12 В)
  	260 Вт (24V система)	520 Вт (24V система)	780 Вт (24V система)	1040 Вт (24V система)
  Собственного потребления	≤ 14 мА (12 В);≤ 15 мА (24 В)
  Разрядки перепада напряжения	≤ 0,18 V
  Температура компенсирует	-3 мВ/°C/2 в (по умолчанию)
  Заземления	Общий негативный
  RS485 интерфейс	5VDC/100mA
  USB интерфейс	5 В DC/2.2A (всего)
  Реле интерфейса	30VDC/1A
  Время подсветки	По умолчанию: 60 с, диапазон: 0 ~ 999 с (0 С: подсветка включена постоянно)
  Параметры окружающей среды
  Рабочая температура окружающей среды	-25 °C ~ + 55 °C
  Диапазон температуры хранения	-20 °C ~ + 70 °C
  Относительная влажность	≤ 95%, N.C
  Корпус	IP30
  Механические параметры
  Измерение	135 × 180,8 × 47,3 мм	150 × 216 × 56,7 мм	158 × 238,3 × 62,7 мм	183 × 256,8 × 66,7 мм
  Монтажный размер	126 × 150 мм	141 × 170 мм	158 × 200 мм	174 × 220 мм
  Размер монтажного отверстия	Φ5mm
  POS терминал	12AWG(4 мм 2)	6AWG(16 мм 2)	6AWG(16 мм 2)	6AWG(16 мм 2)
  Рекомендованный кабель	12AWG(4 мм 2)	10AWG(6 мм 2)	8AWG(10 мм 2)	6AWG(16 мм 2)
  Купить сейчас	Нажмите	Нажмите	Нажмите	Нажмите
  Параметры модуля

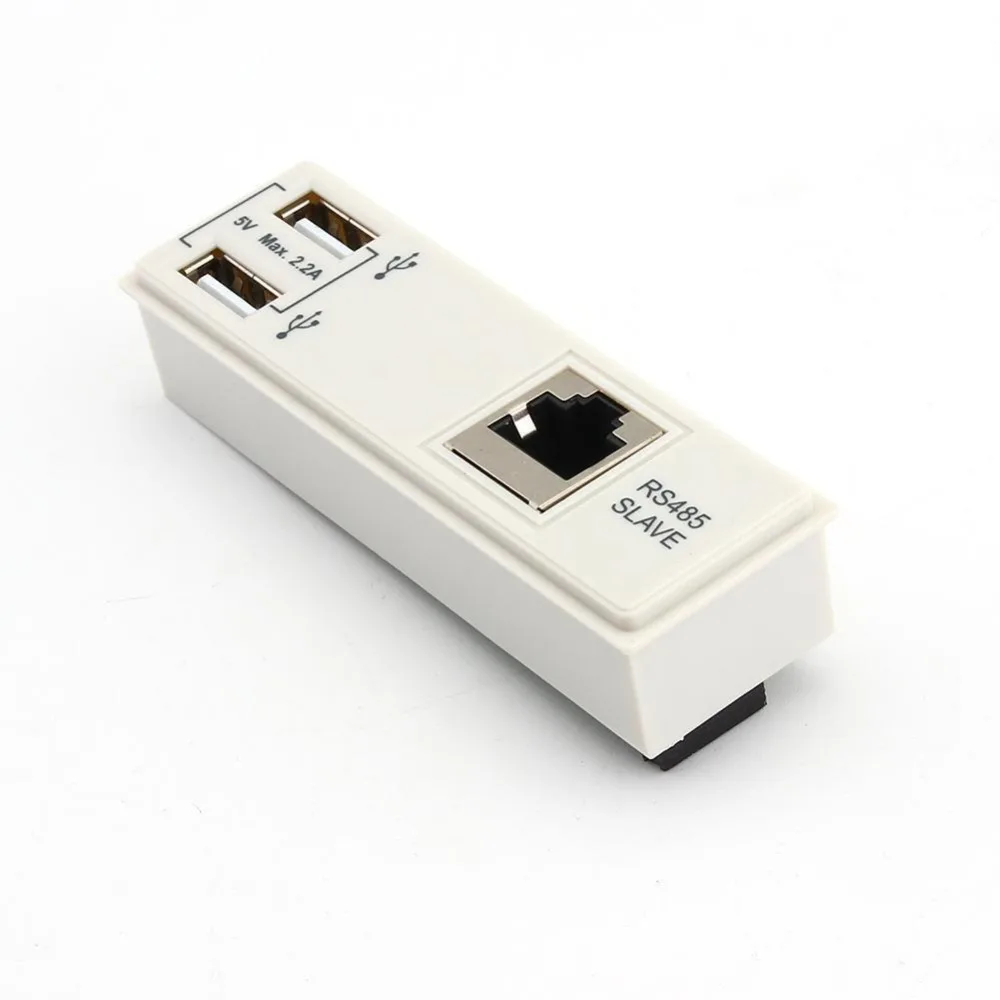

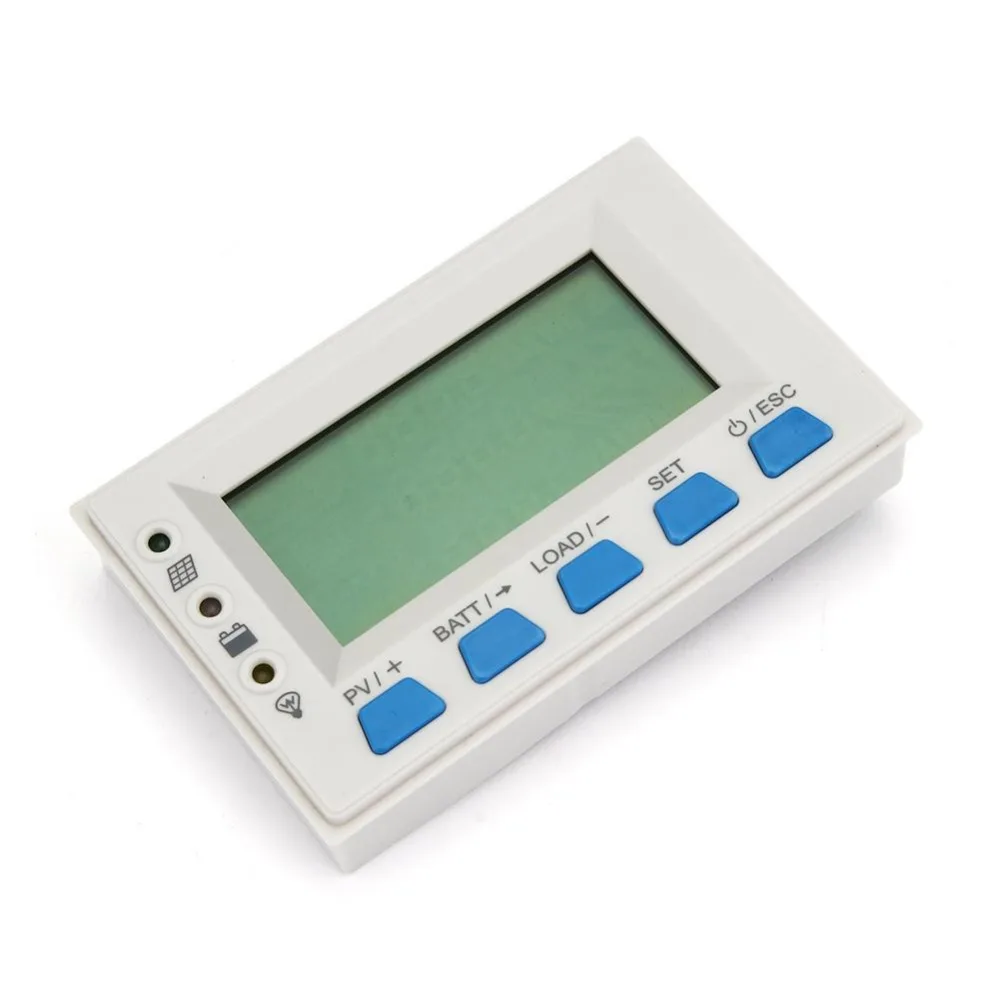

  Наименование модуля	DS2		UCS
  Фото
  Собственного потребления	4mA		6.5mA
  Измерение	88,5 × 56 × 23,1 мм		88,5 × 28 × 19,2 мм

Фото:
