          ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32.

Описание продукта:

ВST-LINK/V2Это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Модуль интерфейса с одним проводом (SWIM) и интерфейсы JTAG/serial wire debugging (SWD) используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.

Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением STMicroelectronic для визуальной разработки (STVD) или STVP визуальной программы (STVP).

Приложения STM32 используют высокоскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, IAR, Keil или TASKING.

Основные характеристики

1. 5 в Питание от USB разъема

2. Полностью совместимый интерфейс USB 2,0

3. Стандартный usb-кабель A-Mini-B

4. Особенности плавания:

* 1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе

* Поддерживаются режимы плавания с низкой скоростью и высокой скоростью

* Плавать программирования скоростной режим: 9,7 Кб/s в условиях низкой скорости и 12,8 Кб/s высокой скорости передачи

* Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем

* Плавающий кабель для подключения к приложению через штыревой разъём или 2,54 мм pitch Разъем

5. JTAG/SWD Особенности:

* 1,65 V до 3,6 V Напряжение приложения поддерживает на JTAG интерфейс и 5 V толерантным входных сигналов

* Кабель JTAG для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем

6. Поддерживается функция прямого обновления прошивки

7. Светодиодный индикатор состояния, который мигает во время общения с ПК

8. Рабочая температура от 0 до 50 °C

Фото

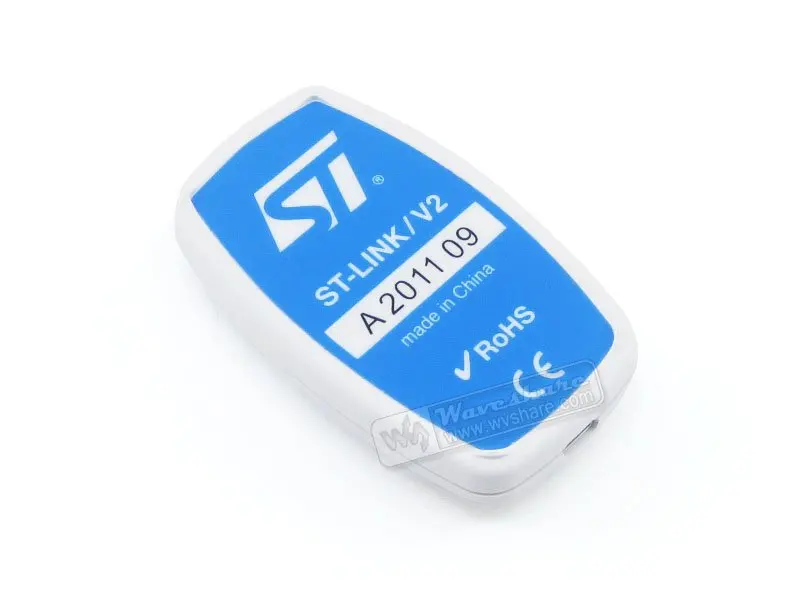

ST-LINK/V2 вид спереди

ST-LINK/V2 вид сзади

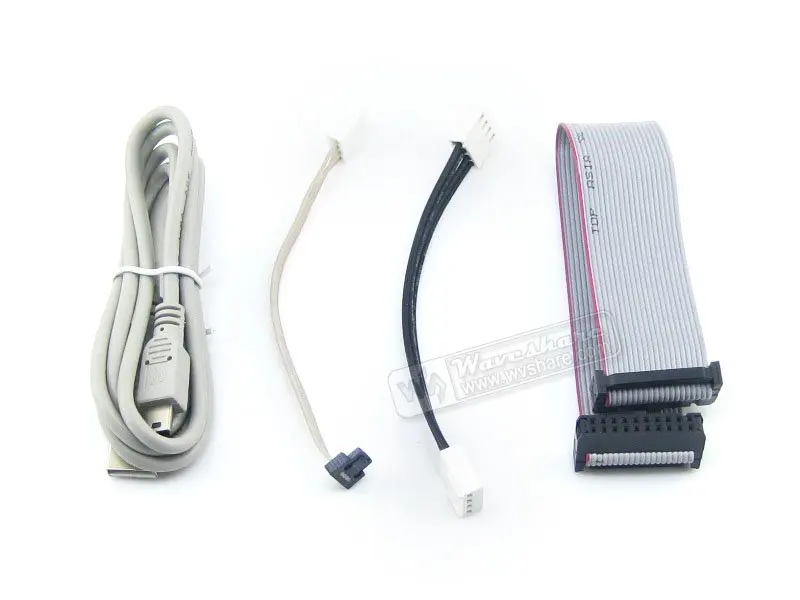

Кабели поставляются с ST-LINK/V2

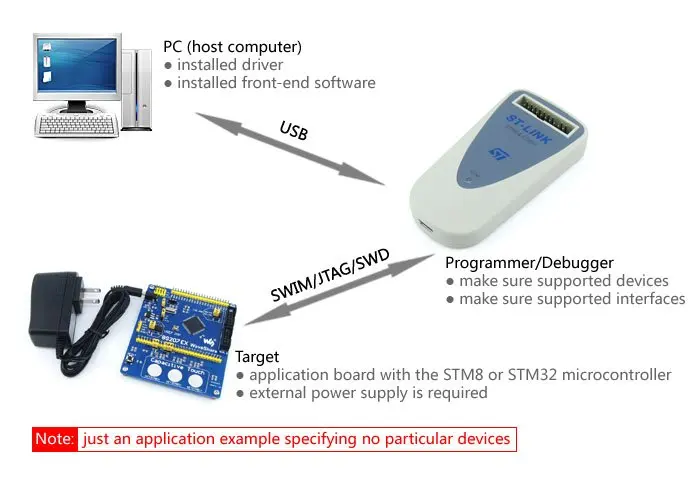

Применение пример

Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:

Поддерживаемые устройства

Микроконтроллеры, поддерживаемые STVP версии 3.2.8:

SW драйвера

При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.

ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

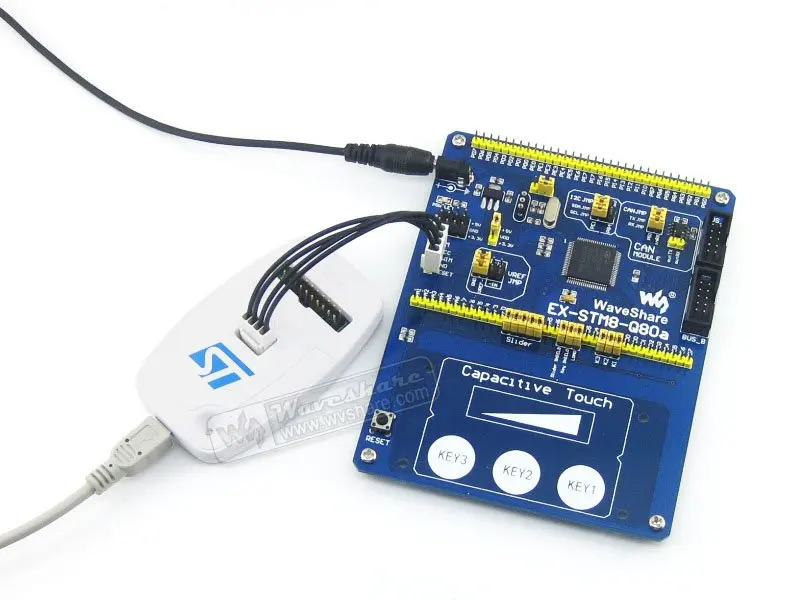

Подключение к приложениям STM8

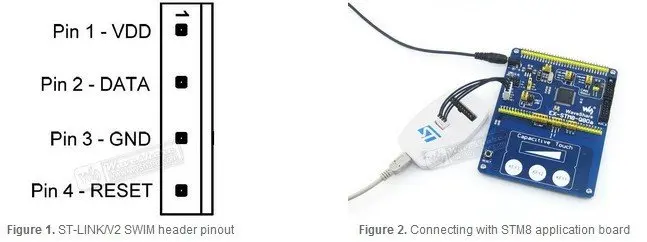

ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом:

* Плоская лента со стандартным разъемом ERNI с одного конца и 4-контактный разъем на другом конце
* Плоская Лента завершилась 4-контактный, 2,54 мм, с низким уровнем затрат разъем с двух сторон

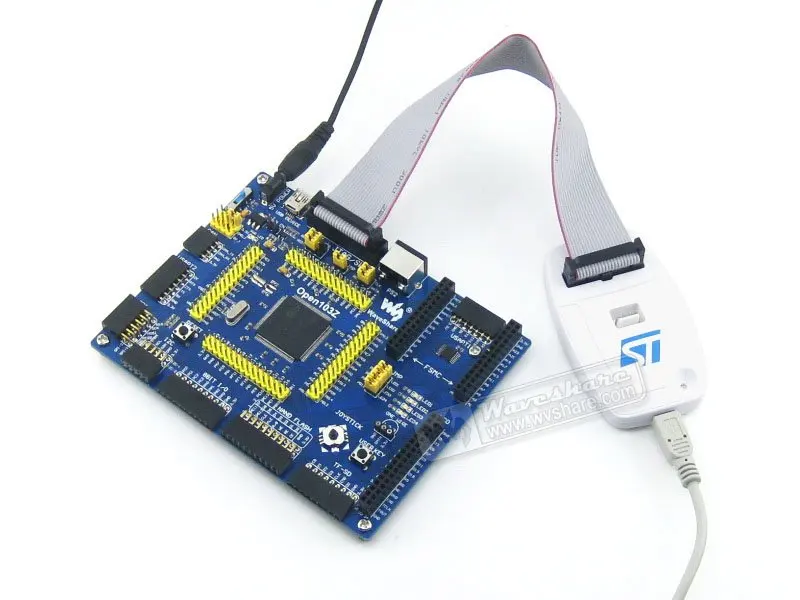

Подключение к приложениям STM32

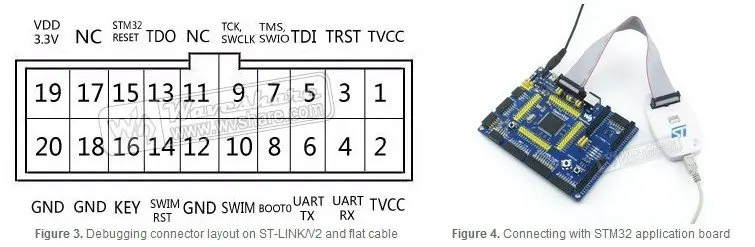

Для STM32 события, ST-LINK/V2 должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.


ST-LINK/V2 статус

Светодиодный индикатор labe 'COM' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). В тех случаях, когда:

• Светодиодный мигает красным цветом: происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден.
• Светодиодный красный: связь между ST-LINK/V2 и ПК установлена (конец перечисления).
• Светодиодный мигает зеленый/красный: данные обмениваются между целью и ПК.
• Светодиодный зеленый цвет: Последнее сообщение прошло успешно.
• Светодиодный оранжевый: ST-LINK/V2 коммуникация с целью имеет fai светодиодный.

Посылка содержит

1. ST-LINK/V2 × 1 шт.
2. Кабель USB типа A-Mini-B × 1
3. 20-контактный разъем JTAG/SWD плоский × 1 шт.
4. 4-контактный плавающий кабель × 1 шт.
5. 4-контактный плавать пользовательские соединительный кабель с разъемом кабеля × 1 шт.
