Женская QFP48 LQFP48 STM32F10xC STM32L15xC тестовая розетка Yamaichi IC адаптер для программирования
История изменения цены
*Текущая стоимость 4 444,49 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 5288.82 руб. | 5552.91 руб. | 5420 руб. |
| Feb-19-2026 | 5244.30 руб. | 5506.35 руб. | 5375 руб. |
| Jan-19-2026 | 4400.52 руб. | 4620.2 руб. | 4510 руб. |
| Dec-19-2025 | 5155.7 руб. | 5413.59 руб. | 5284 руб. |
| Nov-19-2025 | 4488.78 руб. | 4712.36 руб. | 4600 руб. |
| Oct-19-2025 | 5066.98 руб. | 5319.61 руб. | 5192.5 руб. |
| Sep-19-2025 | 5022.30 руб. | 5273.27 руб. | 5147.5 руб. |
| Aug-19-2025 | 4977.98 руб. | 5226.33 руб. | 5101.5 руб. |
| Jul-19-2025 | 4933.17 руб. | 5180.79 руб. | 5056.5 руб. |
Описание товара

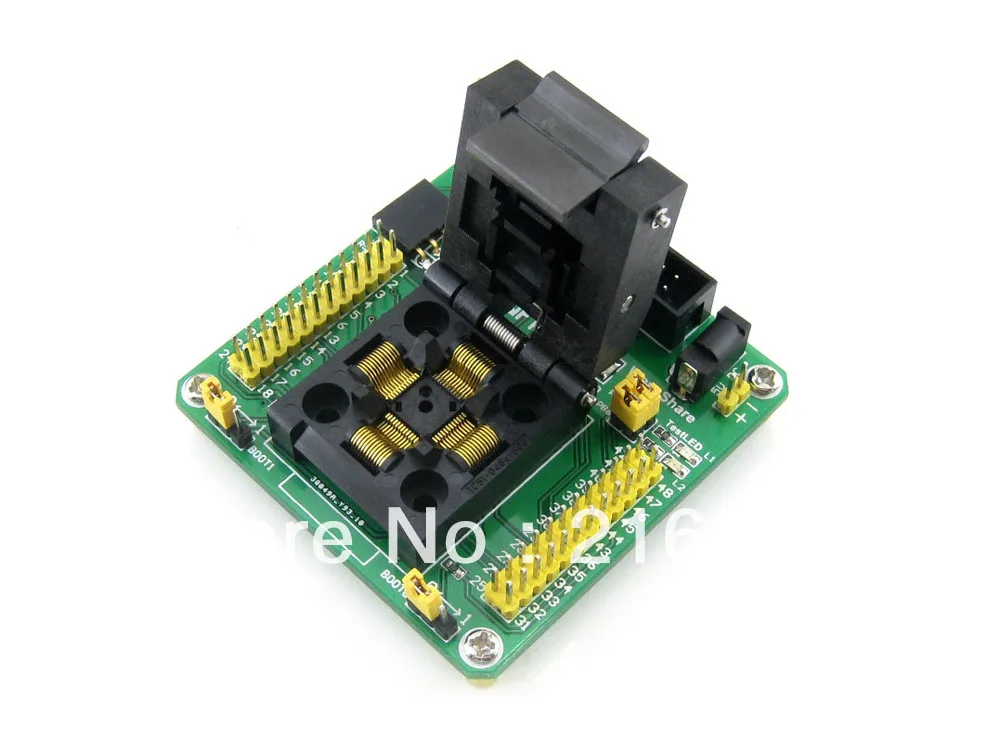

Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP48 (0,5 мм шаг) посылка
Особенности
1. 20-контактный JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
2. Внешний Кристалл может быть подключен через бортовое гнездо для системных часов
3. Бортовой 32,768 K кристаллический осциллятор
4. Два светодиодный индикатора для тестирования, которые подключены к контактам ввода/вывода через перемычки
5. Все контакты MCU доступны на Расширительных соединителях
* Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP48 (0,5 мм шаг) посылка с совместимыми pinouts
1. Серия STM32F10xC (STM32F103CB, STM32F103C8 и т. д.)
2. Серия STM32L15xC (STM32L151C6, STM32L152CB и т. д.)

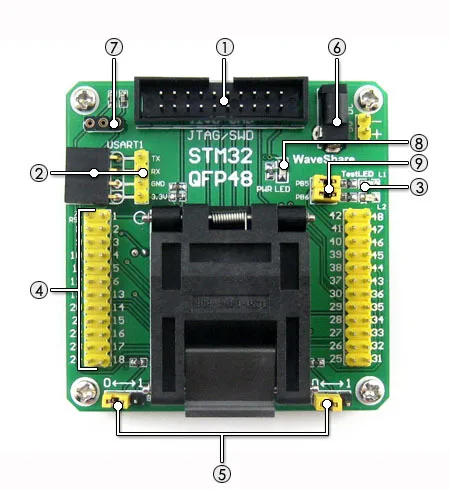

What's on Board

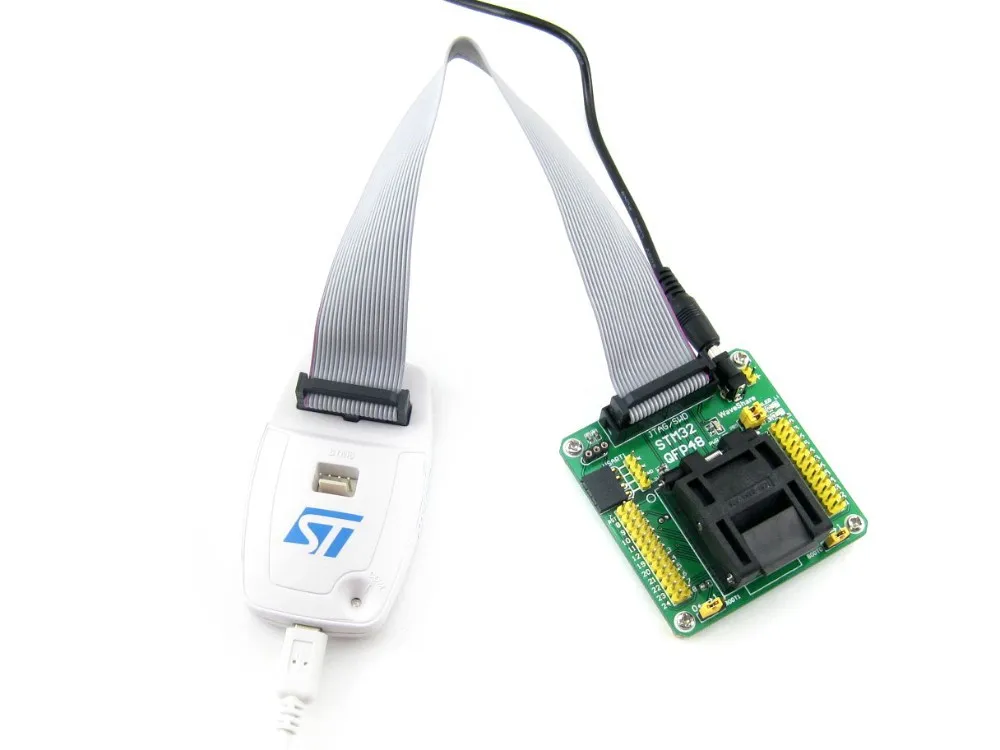

1. JTAG/SWD порт
* Для программирования/отладки/тестирования
* Совместим с ST-LINK/STX-RLINK/J-LINK/ULINK2
2. USART1 порт
* Поддерживает выход ISP и/или последовательного порта
3. Светодиодный индикатор для быстрого тестирования
4. Штырьковые разъемы, подключенные к MCU pins
* Четко обозначены бортовыми отметками
* Легко для тестирования и дальнейшего расширения
5. Конфигурация режима загрузки
* Настройка BOOT0 и BOOT1 через джемперы
6. 5 в вход питания
* Разъем постоянного тока или 2-штыревой разъём
7. Внешняя Хрустальная розетка
* Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
8. Мощность индикатор
9. Светодиодный джемперы
* Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
* Откройте перемычки для отключения
10. 32,768 K кристалл (на нижней стороне)
* Для внутреннего RTC с калибровкой
11. 3,3 V Встроенный регулятор (на нижней стороне)
* AMS1117-3.3

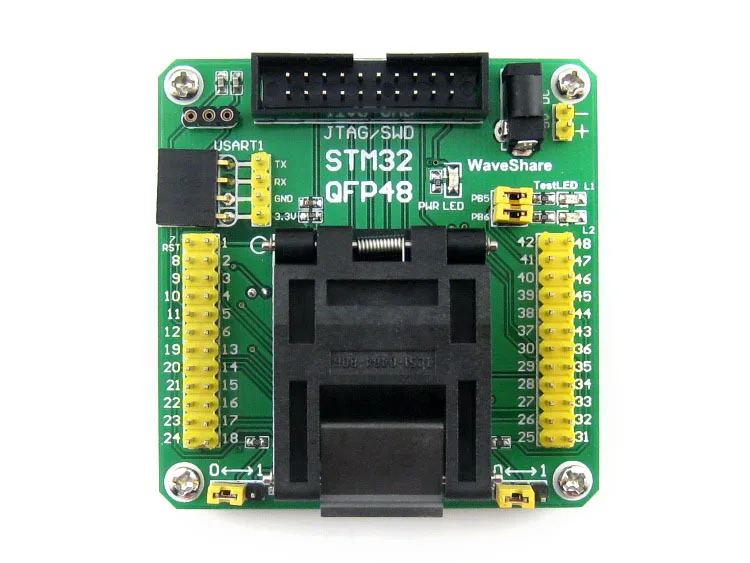

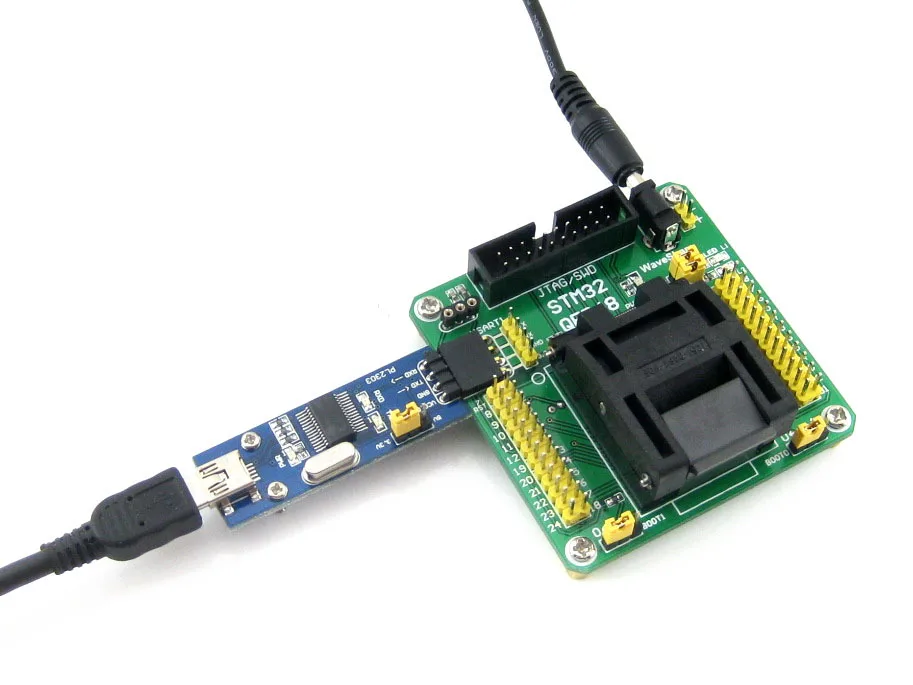

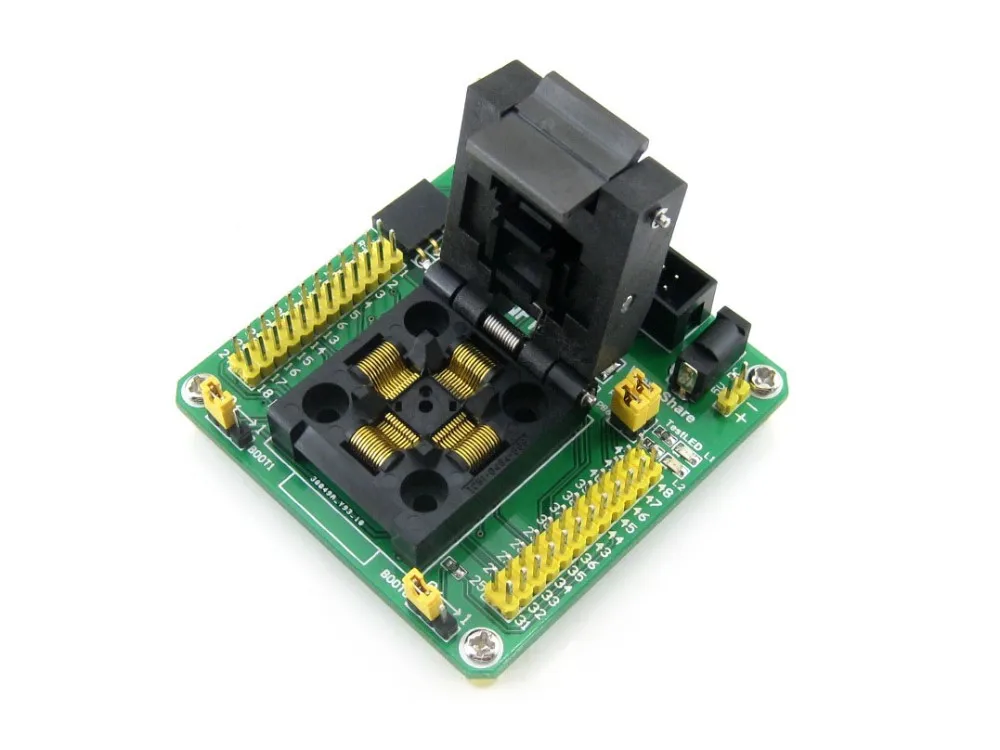

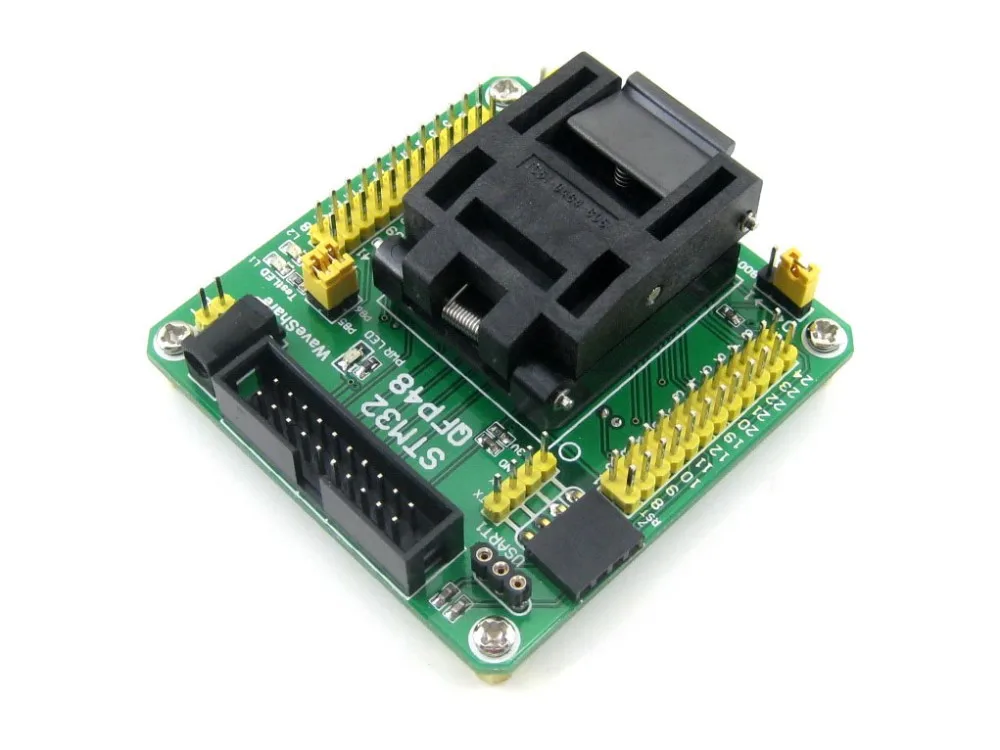

Фото

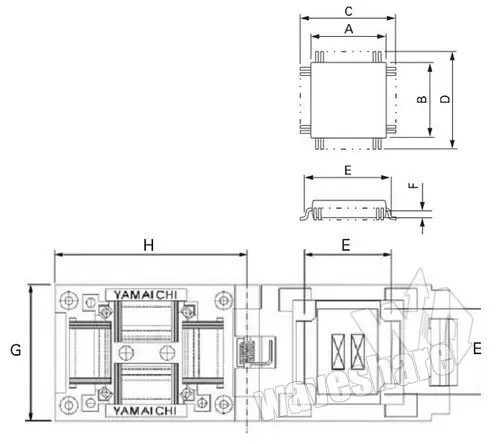

Контур и размеры

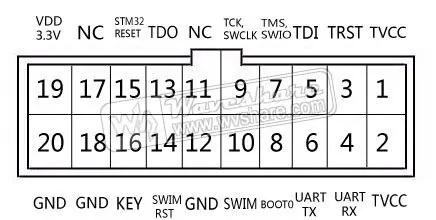

JTAG/SWD разъем макет
В STM32-QFP48 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Режим загрузки конфигурации
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Посылка содержит
1. STM32-QFP48 × 1 шт.
2. USB кабель для источника питания × 1
