Описание товара

Waveshare USB Blaster V2 ALTERA Programmer & Debugger Скачать кабель для FPGA CPLD Поддерживает AS PS JTAG|cableWaveshare USB Blaster V2 ALTERA Programmer & Debugger Скачать кабель для FPGA CPLD Поддерживает AS PS JTAG|cableWaveshare USB Blaster V2 ALTERA Programmer & Debugger Скачать кабель для FPGA CPLD Поддерживает AS PS JTAG|cable

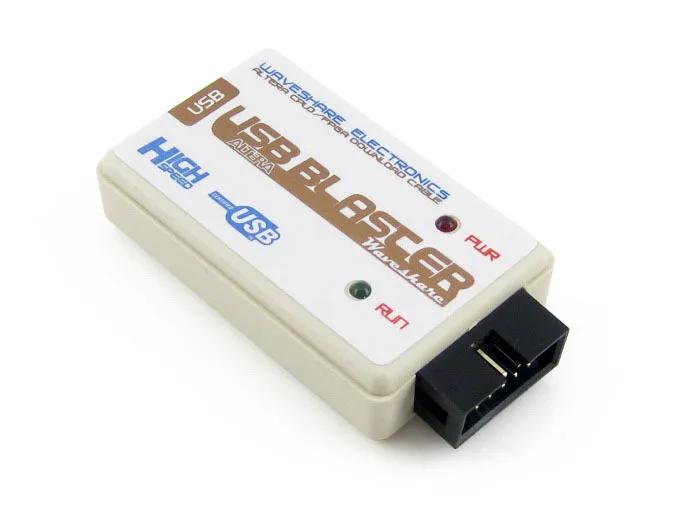

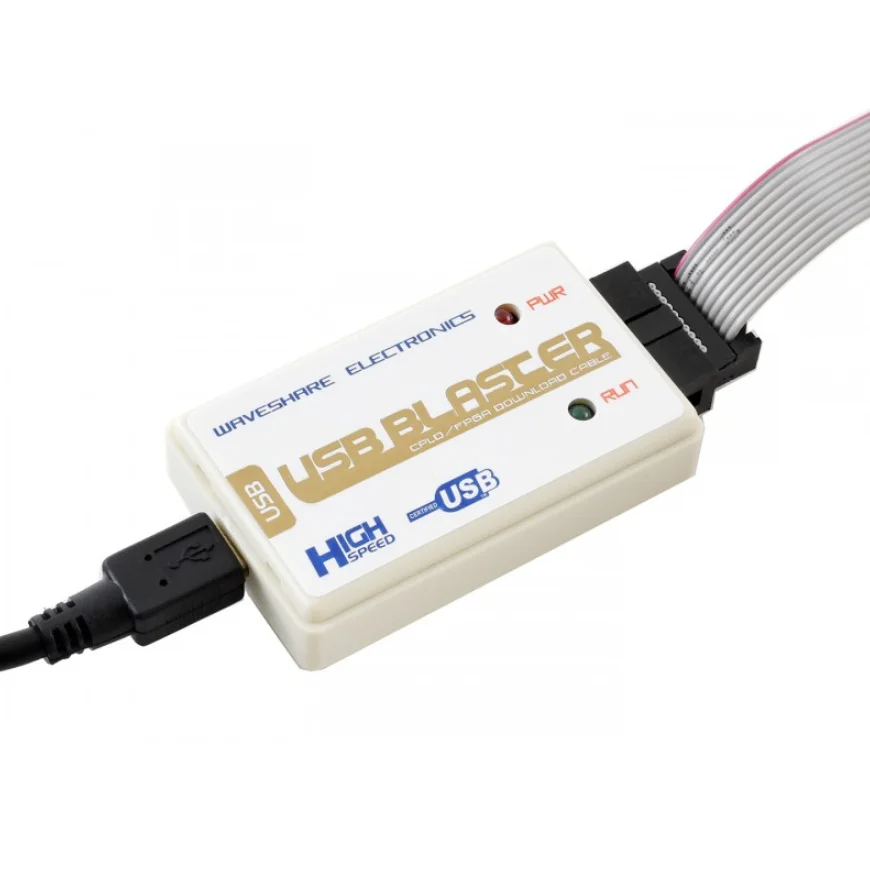

USB Blaster скачать кабель предназначен для ALTERA FPGA, CPLD, активных последовательных конфигурационных устройств и усовершенствованных конфигурационных устройств, подключение USB 2,0 к ПК и JTAG, как, PS к целевому устройству.

Описание

USB Blaster скачать кабель интерфейсы USB порт на хост-компьютере к Altera® FPGA установлен на печатной плате. Кабель передает данные конфигурации от ПК к стандартному 10-контактному заголовку, подключенному к FPGA. Вы можете использовать usb-кабель Blaster для циклической загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.

Он поддерживает большинство устройств ALTERA FPGA/CPLD, активные последовательные устройства конфигурации, усовершенствованные устройства конфигурации и поддерживает три режима загрузки AS, PS, JTAG.


Ключевые особенности

    • Аппаратное решение
      • Высокая скоростьFT245 + CPLD + 244Решение, аналогичная скорость загрузки, как оригинальный ALTERA USB Blaster, с той же операцией.
      • Скорость загрузки в 1-3 раза быстрее, чем у других схем, таких как 68013 или C8051F.
    • Производительность
      • Поддерживает большинство устройств ALTERA FPGA/CPLD, активные последовательные устройства конфигурации и усовершенствованные устройства конфигурации.
      • Поддерживает три режима загрузки AS, PS, JTAG.
      • Высокоскоростной, стабильный и внутренний дизайн FT245R + CPLD.
      • Поддерживает программируемое напряжение 1,2-5 В.
      • Поддерживает встроенный логический анализатор SignalTap II.
      • Поддерживает Nios II встроенного процессора связи и отладки.
    • Поддерживаемое программное обеспечение
      • Quartus II интегрированная среда развития.
      • Интегрированная среда разработки NIOS II IDE.
      • NIOS II EDS интегрированная среда разработки.
    • Поддерживаемые устройства
      Протестированные устройства перечислены ниже, включая, но не ограничиваясь:
      • CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. Д.
      • FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K и FLEX 10K и т. Д.
      • Активные последовательные устройства конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д.
      • Усовершенствованные устройства конфигурации, включая: EPC1, EPC4 и т. Д.
    • Подключается к ПК
      • Подключение к компьютеру через интерфейс USB 2,0.
    • Подключается к целевой плате
      • Подключение целевой платы через JTAG, AS, PS интерфейсы. На рисунке 1, 2 и 3 ниже показана информация о заголовках различных интерфейсов.
      Рис. 1.Надпись JTAG
      JTAG header pinout Рис. 2.Как pinout заголовка
      AS header pinout Рис. 3.Ps-коннектор
      PS header pinout



Светодиодный статус

    • Красный светодиодный индикатор: индикатор питания
    • Зеленый светодиодный индикатор: индикатор сигнала, светодиодный индикатор включен во время загрузки/программирования



Загрузка



Ресурсы для развития:Руководство пользователя, программное обеспечение и т. Д.

Вики:Www.wav eshare.com/wiki/USB_Blaster_V2



Посылка

Вес:0,102 кг

  1. USB Blaster V2 × 1
  2. USB кабель × 1
  3. 10-контактный кабель × 1
